USAGE AND CAPACITY OF FUSES

W

4–2

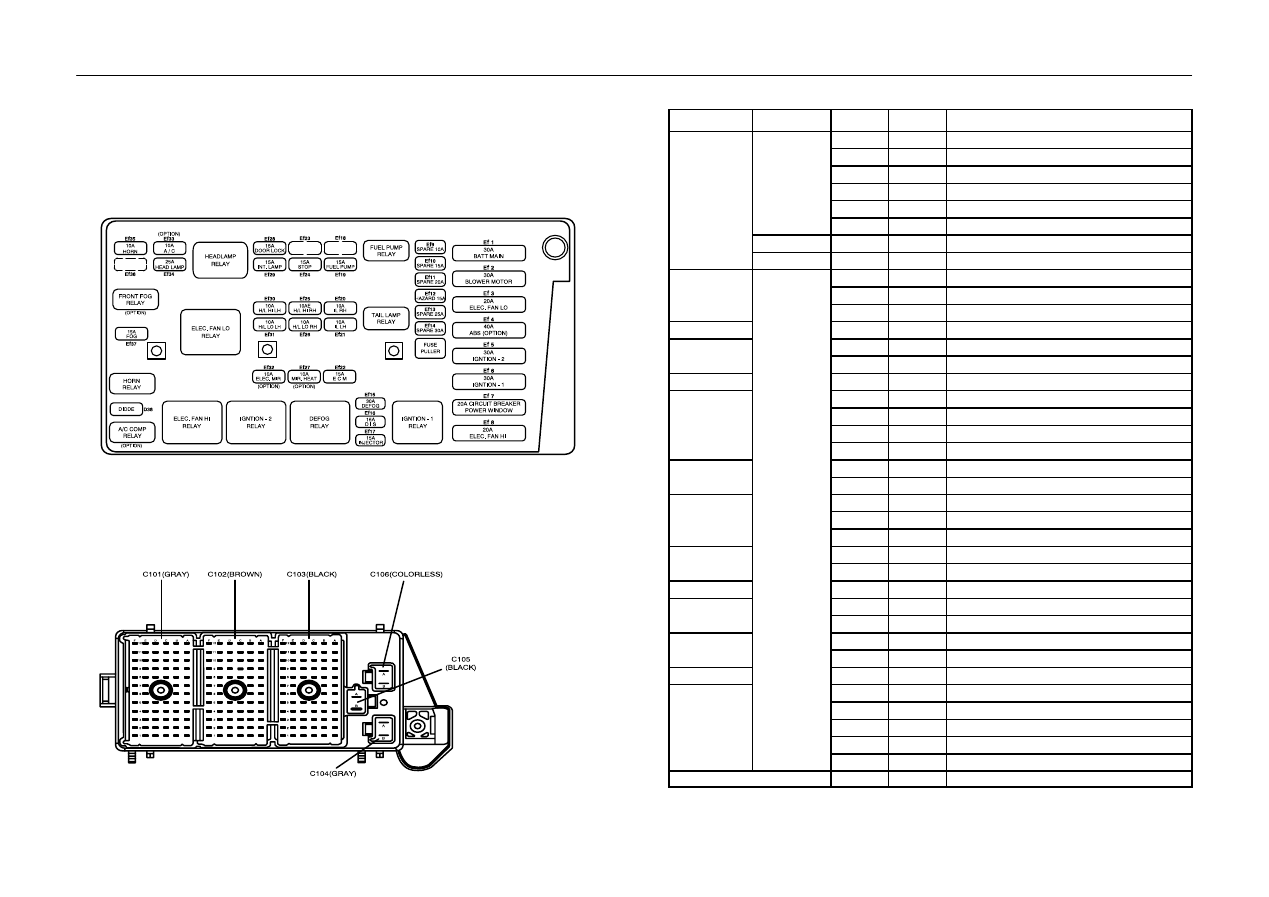

1. ENGINE COMPARTMENT RELAY AND FUSE BOX

1) POSITION OF RELAY AND FUSE

S

Front View

S

Rear View

2) USAGE OF FUSES IN ENGINE COMPARTMENT FUSE BOX

Power Supply

Classification

Fuse No

Capacity

Usage

Ef 1

30A

Battery Main (F10, F11, F12, F13, F14)

Ef 2

30A

Blower Motor

SB(Slow–Blown

Ef 3

20A

Cooling Fan Low Speed

30 BAT( )

SB(Slow–Blown

Fuse)

Ef 4

40A

ABS (Option)

30 BAT(+)

Ef 5

30A

Ignition–2(Key)

Ef 6

30A

Ignition–1(Key)

Circuit Brake

Ef 7

20A

Ignition Relay ”2”(Power Window)

SB Fuse

Ef 8

20A

Cooling Fan High Speed

Ef 9

10A

Not Used

Spare

Ef 10

15A

Not Used

Spare

Ef 11

20A

Not Used

30 BAT(+)

Ef 12

15A

Hazard

S

Ef 13

25A

Not Used

Spare

Ef 14

30A

Not Used

30 BAT(+)

Ef 15

30A

Defroster

Ef 16

15A

DIS

IGN 1 (15)

Ef 17

15A

Injector

IGN 1 (15)

Ef 18

Not Used

Ef 19

15A

Fuel pump

Ill

i

ti

 (58)

Ef 20

10A

Illumination RH

Illumination (58)

Ef 21

10A

Illumination LH

Ef 22

15A

ECM

30 BAT(+)

Blade Type Fuse

Ef 23

–

Not Used

30 BAT(+)

Blade Type Fuse

Ef 24

15A

Brake Lamp (Stop Lamp)

Li ht (58)

Ef 25

10A

Head Lamp Hi Beam RH

Light (58)

Ef 26

10A

Head Lamp Low Beam RH

IGN 2(15A)

Ef 27

10A

Electric Mirror Heat

30 BAT( )

Ef 28

15A

Central Door Locking

30 BAT(+)

Ef 29

15A

ABS, Cluster, Remind S/W, Clock

Li ht (58)

Ef 30

10A

Heat Lamp Hi Beam LH

Light (58)

Ef 31

10A

Heat Lamp Low Beam LH

IGN 2(15A)

Ef 32

10A

Electric Mirror, Heating Mat

Ef 33

10A

Air Conditioner

Ef 34

25A

Head Lamp

30 BAT(+)

Ef 35

10A

Horn

30 BAT(+)

Ef 36

–

Not Used

Ef 37

15A

Fog Lamp

Diode

D 38

–

A/C Compressor

4–3

W

USAGE AND CAPACITY OF FUSES

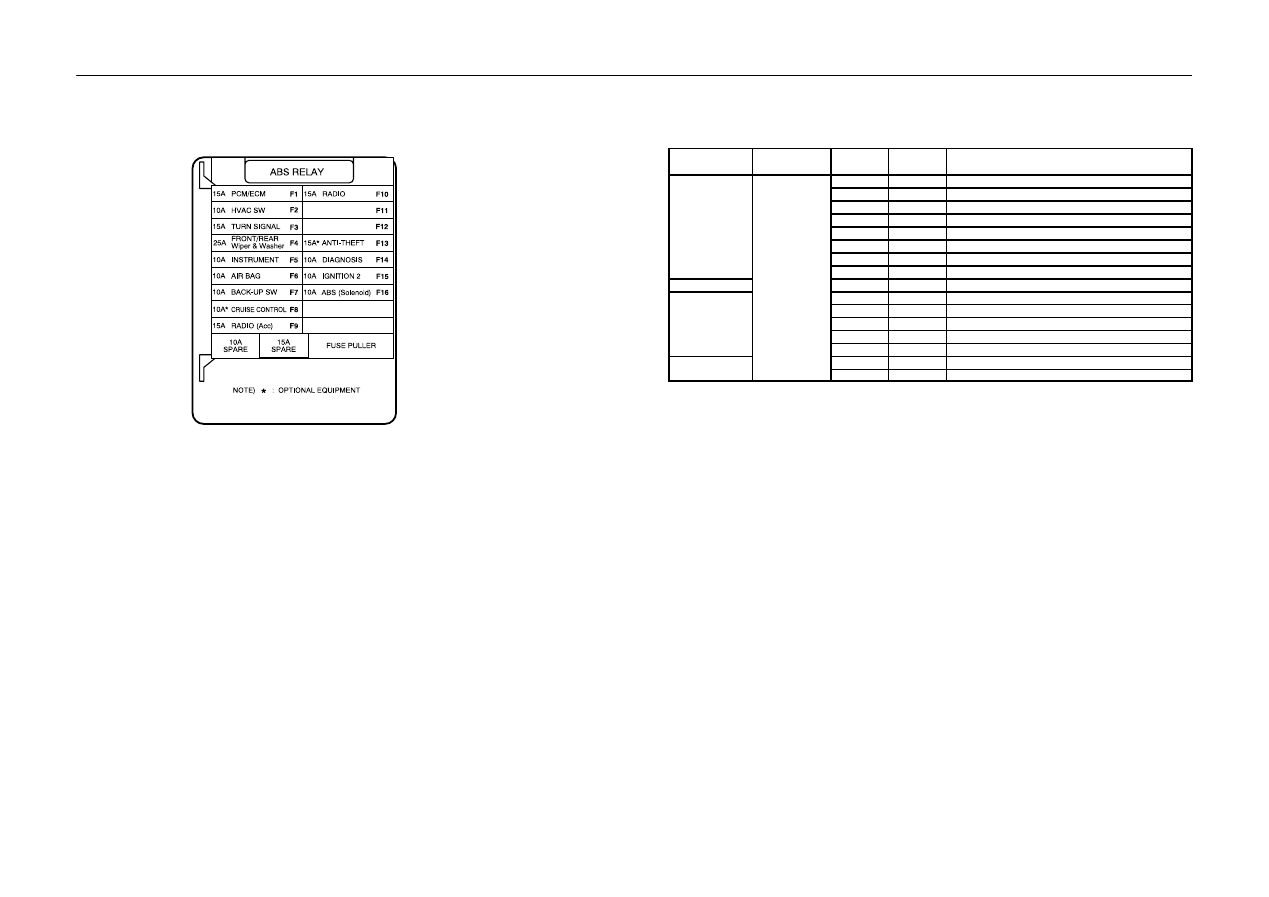

2. PASSENGER ROOM FUSE BOX

1) POSITION OF FUSE AND RELAY

2) USAGE OF FUSES IN PASSENGER ROOM FUSE BOX

Power Supply

Classification

Fuse No

Capacity

Usage

F1

15A

PCM, Ignition Relay ”1”

F2

10A

Airconditioning System

F3

15A

Hazard, Clock, DRL

15 IGN ”1” ON

F4

25A

Wiper System

15 IGN ”1” ON

F5

10A

Cluster, ABS, Chime Bell, PRND Switch, Brake

F6

10A

SDM(Air Bag)

F7

10A

Reverse(Back Up) Lamp

Blade Type

F8

10A

Cruise Control

15C ACC

Blade Type

F9

15A

Audio, Cigarette Lighter, Key & BTSI

F10

15A

Auto Antenna, Audio

F11

–

Not Used

BAT+ 30A

F12

–

Not Used

BAT+ 30A

F13

15A

Anti Theft

F14

10A

DLC ”16” Terminal

System Voltage

F15

10A

ABS, A/C, Defroster, Ignition Relay ”2”

System Voltage

F16

10A

ABS

*

W

30 : BAT(+) Power Supply Through Ef1.

USAGE AND CAPACITY OF FUSES

W

4–4

3. POSITION OF CONTROL UNIT, RELAY AND PART NUMBER

1) ENGINE ROOM FUSE BOX

Part Name

Part No

Remarks

Fuel Pump Relay

96190187

4 Pin

Fog Lamp Relay

96190187

Horn Relay

96190187

Illumination Relay

96190187

Head Lamp Relay

96190187

A/C Compressor Relay

96190187

Rear Window Defroster Relay

96190189

4 Pin

Radiator Cooling Fan High Speed Relay

96190189

Radiator Cooling Fan Low Speed Relay

96190189

IGN 1 Relay

96190189

IGN 2 Relay

96190189

2) PASSENGER ROOM FUSE BOX

Part Name

Part No

Remarks

ABS Relay

12088595

3) BEHIND DRIVER LEG ROOM CONNECTOR HOLDER

Part Name

Part No

Remarks

Blinker Unit(Turn Signal Relay)

96312545

Wiper Relay

96250544

Blower Motor 4th Speed Relay

96190189

BTSI & Key Interlock Unit

96312299

4) UPPER DRIVER LEG ROOM

Part Name

Part No

Remarks

Chime Bell

96219056

5) BEHIND LEFT HEAD LAMP

Part Name

Part No

Remarks

Radiator Cooling Fan Control Relay

96312958

6) BEHIND DRIVER SIDE LEFT KICK PANEL

Part Name

Part No

Remarks

E B C M

96313430

Central Door Locking Relay

96312298

7) FLOOR PANEL BEHIND I/P CENTER PART

Part Name

Part No

Remarks

Anti–Theft Control Unit

96190181

DRL (Day Time Runing Light) Module

96240514

8) FLOOR PANEL BELOW FRONT CONSOLE

Part Name

Part No

Remarks

S D M

96312354
