Daewoo Tico. Система смазки двигателя F8C

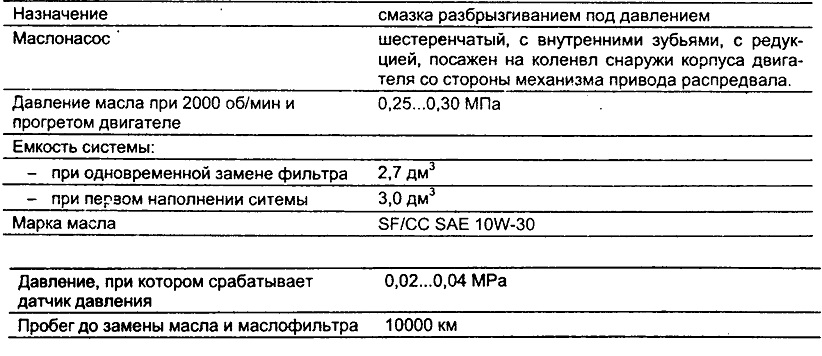

Технические характеристики

Устройство

Устройство системы смазки показано на рисунке. Маслонасос, размещенный на коленвале двигателя, всасывает масло из поддона для смазки и подает его в фильтр. Профильтрованное масло подается к двум каналам, расположенным в корпусе. По одному каналу масло поступает к коренным подшипникам, а также разбрызгивается на поршни, кольца и поверхности цилиндров. Второй канал подает масло в головку и через отверстия в осях толкателей смазывает толкатели, клапаны и распредвал.

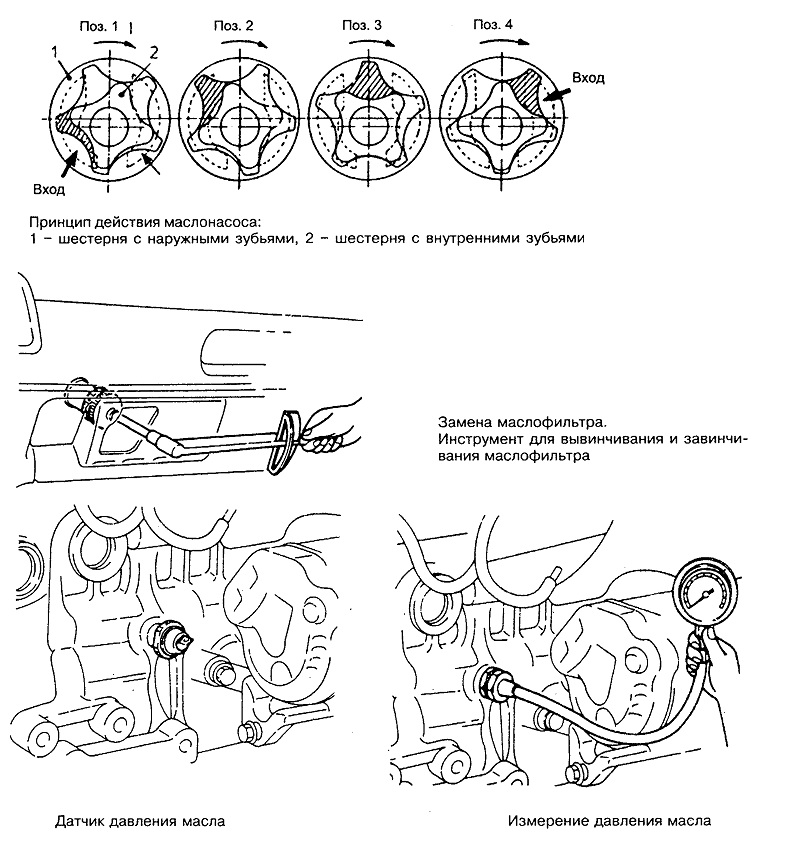

Составными частями насоса являются две шестерни: с'наружными и внутренними зубьями, сцепленными между собой. Шестерня с наружными зубьями посажена на колевал и ее зубья имеют несколько меньшую высоту, чем у шестерни с внутренними зубьями. Во время вращения сцепленные зубья шестерен создают разрежение с одной стороны, куда всасывается масло, и избыточное давление с другой строены, откуда масло подается в выходной канал.

Элементы системы смазки двигателя

1 - маслонасос,

2 - маслозаборник,

3 - поддон для масла,

4 - маслофильтр,

5 - канал подачи масла,

6 - пробка маслоналивной горловины.

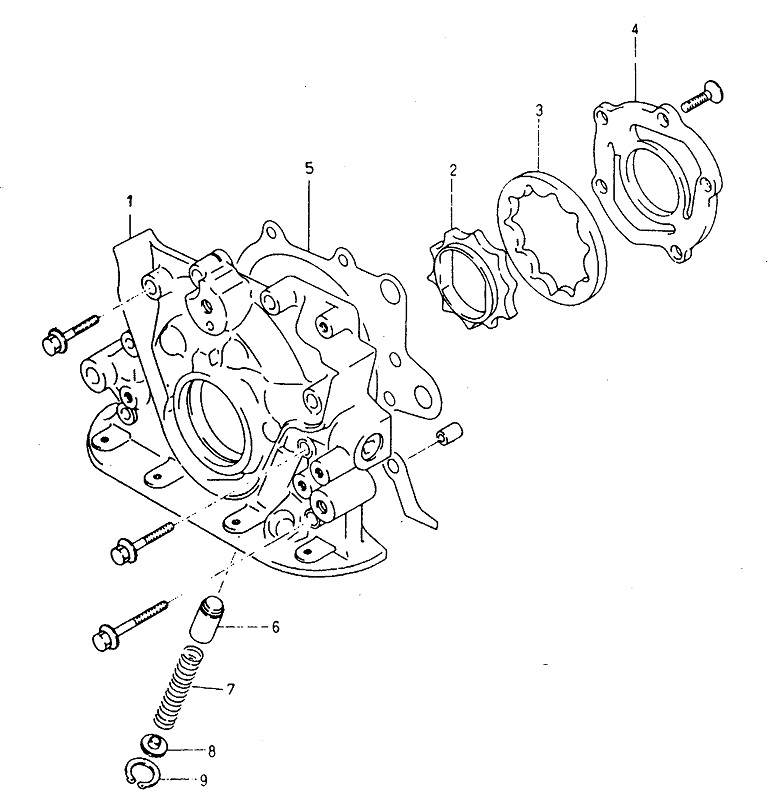

Составные части маслонасоса 1 - корпус, 2 - шестерня с наружными зубьями,

3 - шестерня с внутренними зубьями, 4 - крышка, 5 - прокладка, 6 - поршень редукционного клапана, 7 - пружина клапана,

8 - шайба, 9 - фиксирующее пружинное кольцо.

Обслуживание

После пробега первых 1000 км, а затем каждые 10000 км следует заменять масло в системе смазки двигателя и маслофильтр. Давление масла проверяется (см. описание ниже) по сигнальной лампочке. Рекомендуемое производителем автомобиля всесезонное масло SAE 10W-30 может использоваться зимой, при температуре не ниже -20°С. В случае слишком морозной зимы следует применять масло SAE 5W-30.

Замена масла и маслофильтра

Масло и маслофильтр следует заменять после пробега первой тысячи, а в дальнейшем каждые 10000 км. Очередность действий при этом следующая:

• Снять заливную пробку.

• Вывернуть сливную пробку в поддоне и слить масло в приготовленную емкость.

• Вывернуть маслофильтр с помощью соответствующего инструмента (как показано на рисунке). Резиновую прокладку • нового фильтра смазать маслом, вкрутить фильтр и, пользуясь тем же инструментом, затянуть его с усилием 12... 16 Нм.

• Ввернуть сливную пробку в поддон для масла и затянуть ее с усилием 30...40 Нм.

• Влить свежее масло в количестве 2,7 дм3, установить заливную пробку.

• Запустить двигатель, выждать три минуты, заглушить двигатель, снова подождать три минуты и проверить щупом уровень масла.

Проверить, нет ли течи масла на сливной пробке и маслофильтре.

Проверка давления масла

Перед тем, как приступить к проверке давления масла в системе смазки двигателя, следует убедиться, что уровень масла в двигателе отвечает требованиям, состояние масла хорошее (цвет, густота) и система герметична. Проверка давления масла проводится следующим образом.

• Вывернуть датчик давления масла из гнезда в корпусе двигателя.

• На место датчика ввернуть наконечник манометра.

• Запустить двигатель и прогреть его.

Увеличить число оборотов коленвала до 2000 об/мин и снять показания манометра.

Давление должно находиться в пределах 0,25...0,3 МПа.

После измерения давления вывернуть наконечник манометр, обернуть паклей датчик и ввернуть его в гнездо с усилием 12...16 Нм.

Запустить двигатель и убедиться в отсутствии течи под датчиком давления.
