5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-21

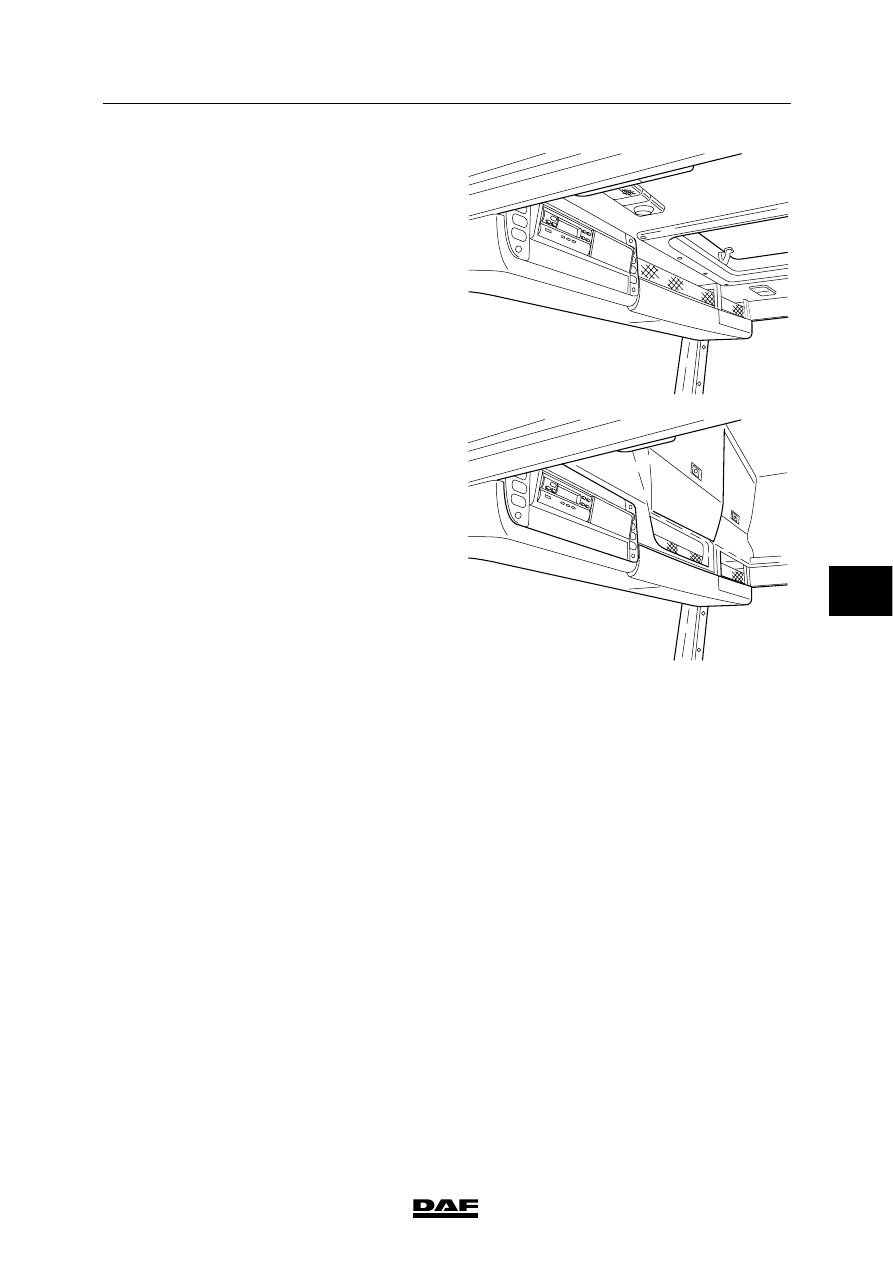

Roof console, D and SL cabs

E501038

Roof console, SH cab

E501061

The following connectors are standard in all
three cab types:
1.

Black connector with wires 1264 and 3482
for alarm/immobiliser LED (if NO alarm
system is fitted).

2.

Connector B026 (1108 and M) for the
12V connector for audio equipment (for
example CB transmitter).

3.

Connector no. 597 for 12-pin connector
with various signals.

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-22

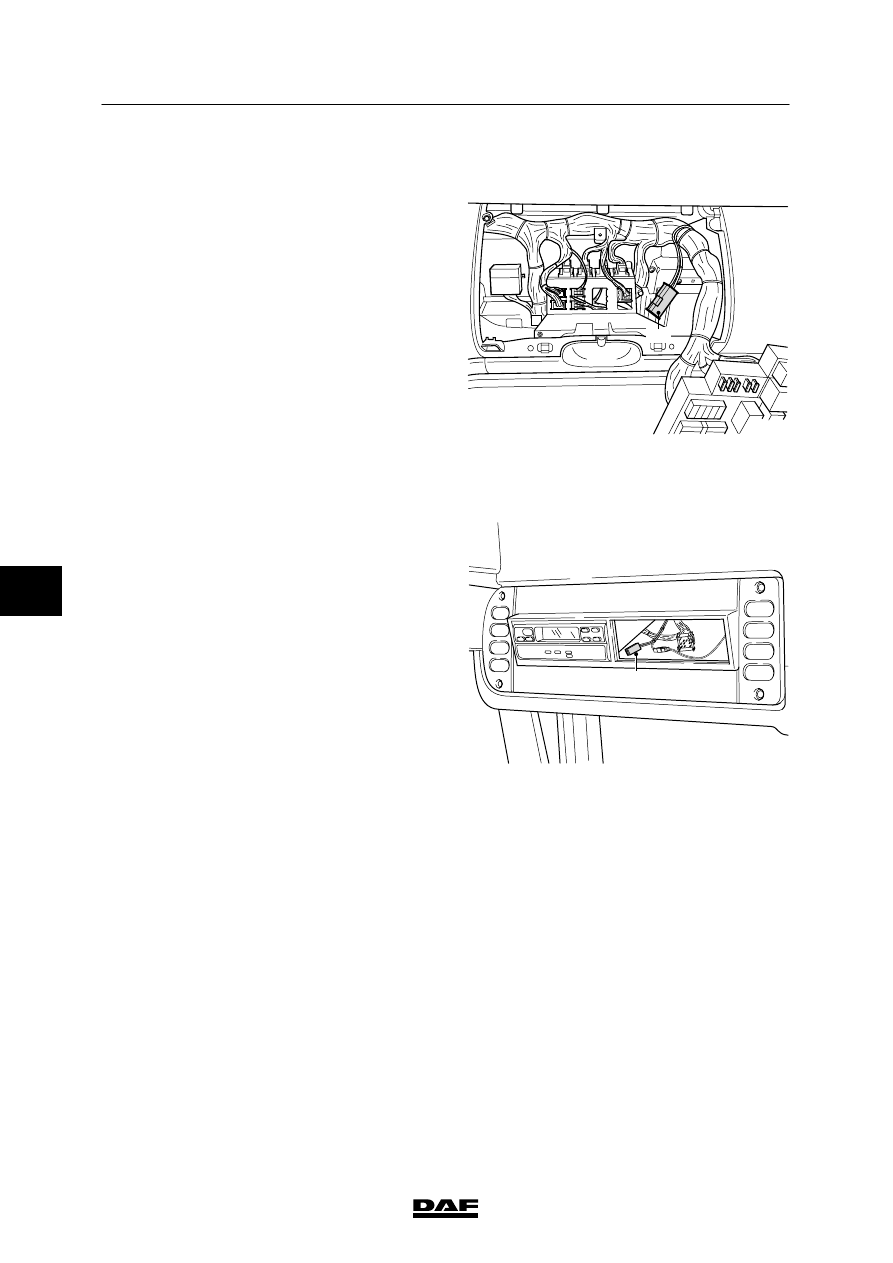

1.9 40 A CONNECTOR

If current strengths of up to 40A are required, a
wiring harness should be made according to the
accompanying diagram. The necessary relay
and fuses must also be added that may not be
fitted to the printed circuit board. Wires must
have a diameter of at least 6 mm

2

.

The wiring harness should be connected to the
40A connector. This connector (A) is a 2-pin
connector. The supply voltage for this connector
is branched from the power supply before
contact via fuse E168. This fuse is fitted as
standard in a fuse holder on the edge of the
central PCB.

E501039

180

1.10 CONNECTOR FOR 12V CONNECTION IN ROOF CONSOLE

In the roof console is a white 2-pin connector
(B026). This is intended for connecting a CB set.
This connector has the following wires: 1108 and
earth.

E501523

B026

6

 200332

5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-23

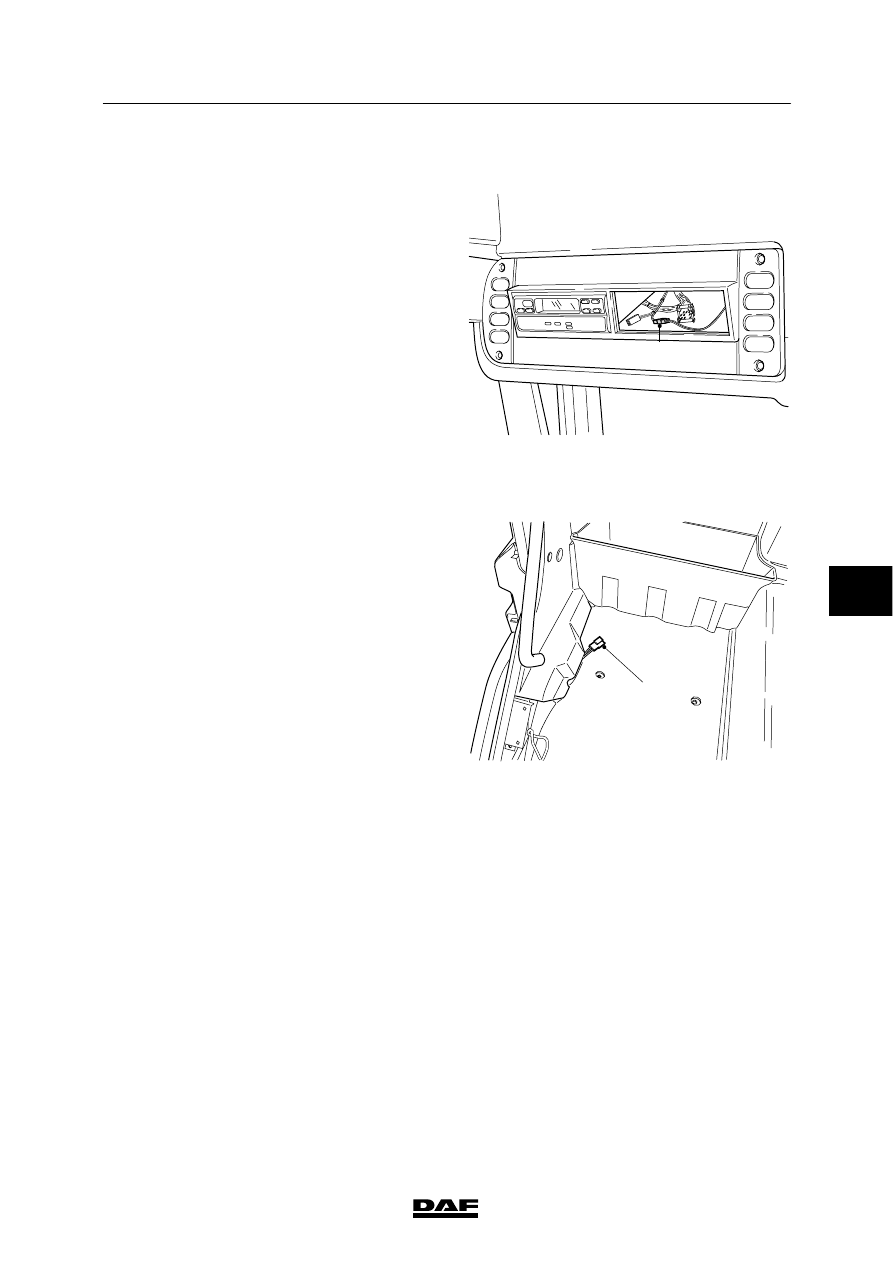

1.11 CONNECTOR FOR ALARM/IMMOBILISER LED IN ROOF CONSOLE

In the roof console is a black 2-pin connector
(A). This is for connecting an LED alarm.
This LED alarm is fitted as standard if the
vehicle does not have an alarm system.
This connector has the following wires: 1264
and 3482.

E501062

A

1.12 CONNECTOR FOR COOLER BOX

The wiring for the cooler box has been fitted as
standard ready for use behind the door pillar
trim (connector no. 618) on the co-driver’s side.
This connector consists of the following wires:
1154 and M.
The cooler box (if present) is connected here to
the connector on the co-driver’s side.
The lighting for the tool compartment is
connected here to the connector on the
co-driver’s side.

NOTE:

The power supply before contact is
fuse-protected via fuse E142 (25 A).
The power supply for the
superstructure functions dashboard
lead-through connector (if present) is
also via these fuses.

E501102

618

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-24

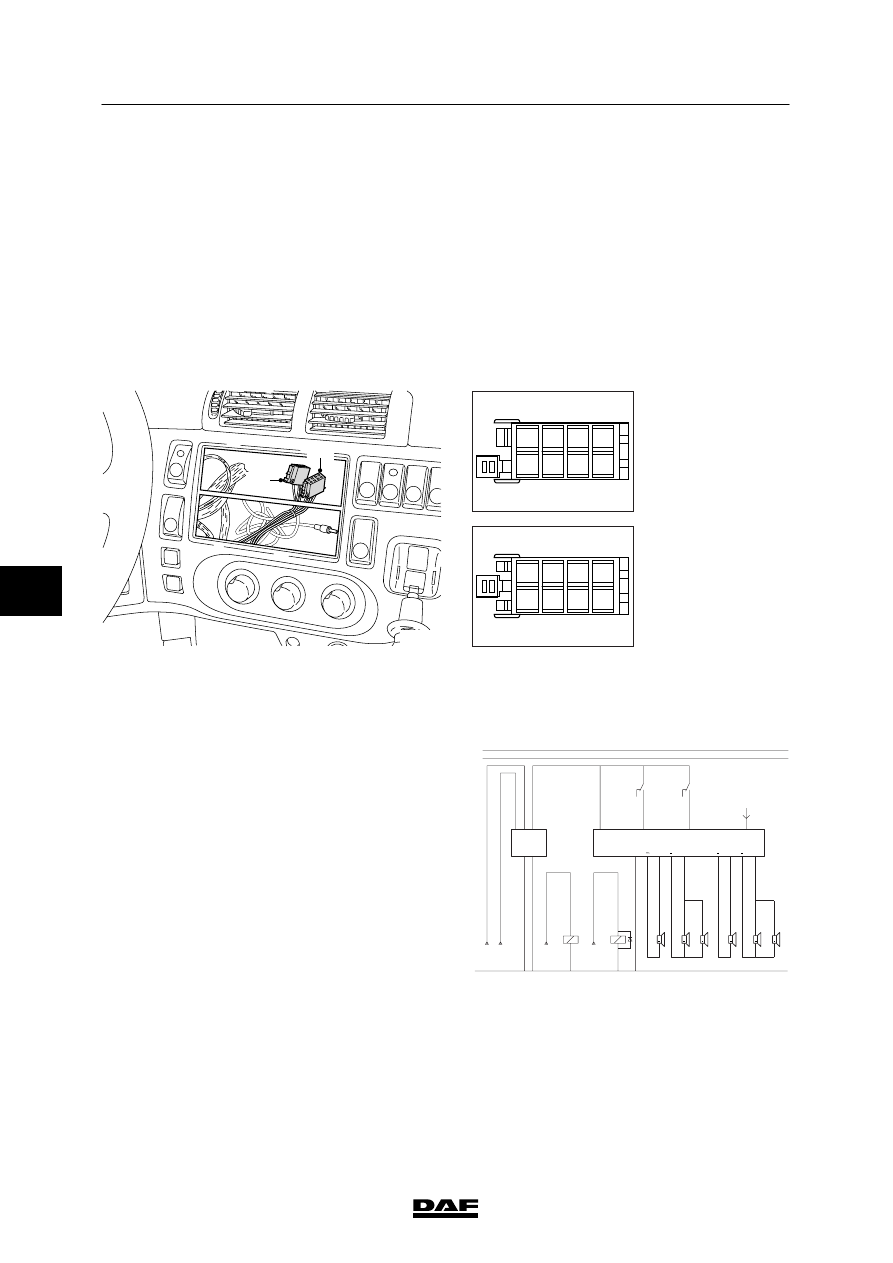

1.13 CONNECTORS FOR CONNECTING THE RADIO

Radio connection
Behind the radio panel there is a connector
(connector no. 424) (to ISO-standard) for the
radio connection; this connector is provided with
a power supply before contact of 12 V/10 A
(20 A) (1108) and earth. The wiring to the door,
A pillar and rear wall for the loudspeakers
(connector 425) has also been fitted as standard
ready for use. If tweeters are fitted, a separating
filter should be fitted.

Connectors for connecting the radio.

E501041

424

425

GS

424

1

3

5

7

2

4

6

8

BN

425

1

3

5

7

2

4

6

8

424 Power supply to radio
425 Loudspeakers for radio

DISPLAY LIGHTING DIMMING

Philips and Grundig radios
If the radio has display lighting (search lighting),
it can switch on at the same time as the vehicle
lights are switched on. The display lighting can
be dimmed by connecting relay G231 in
accordance with the diagram.

Relay G231 should be connected to search
lighting wire 2630.

+

+

+

+

+

+

+

+

+

+

4541

4543

B180

B181

B179

4540

4542

B178

4827

4828

B024

G231

4831

4832

B025

B365

D895

12V

12V

12V

12V

24V

1108

A7

A6

A8 B8 B7 B6

B5

B2 B1 B4

B3

30

87

87a

A4

1000
1010

B1

A4

B2

A3

A1

A2

M

1107

1110

1240

E501008

85

86

G377

1

2

1363

G231

3

5

4

G377

385

6
