DAF CF65, CF75, CF85 Series . Manual - part 474

©

 200324

5-3

Disassembly and assembly

XE ENGINE FUEL SYSTEM

CF65/75/85 series

4

8

1.

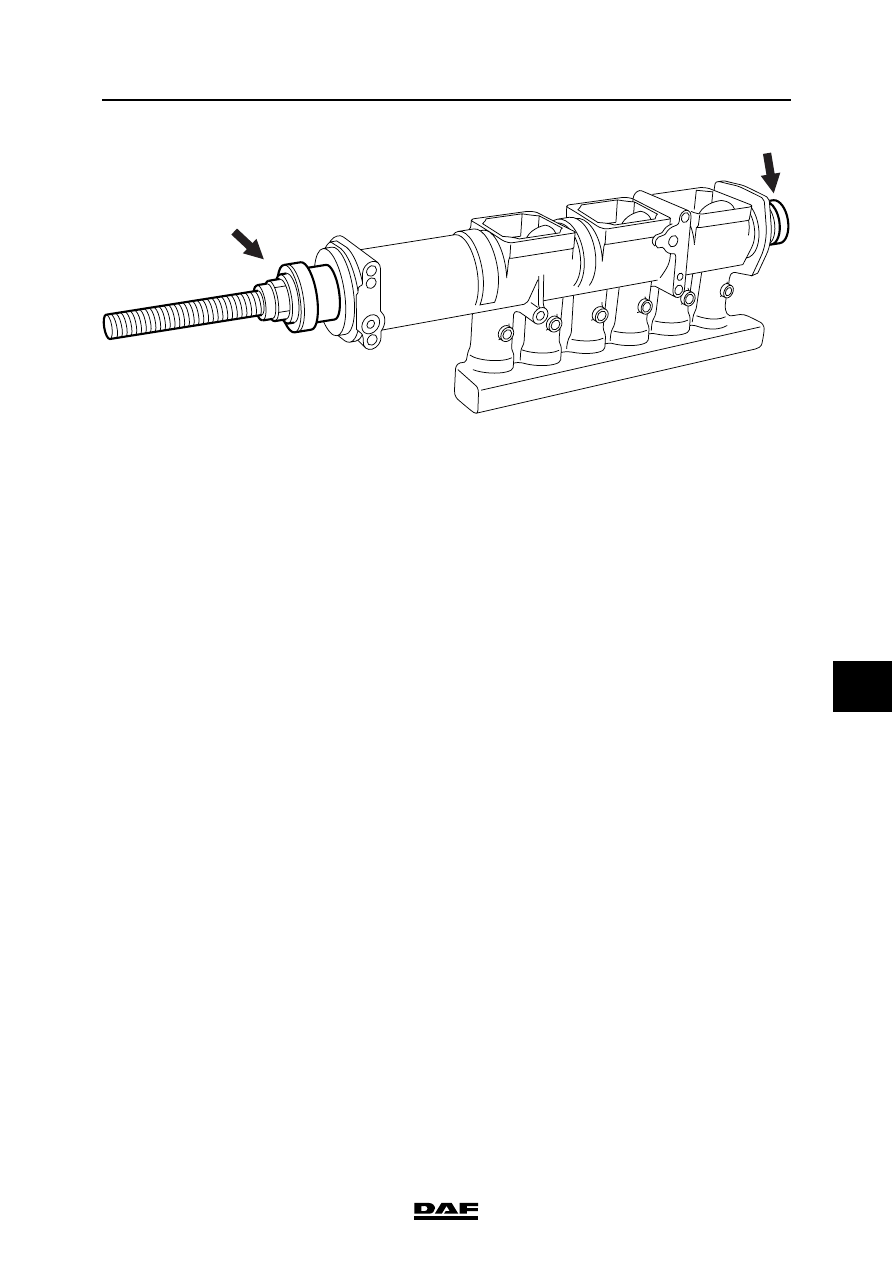

Use the special tools (DAF no. 1329444)

and (DAF no. 0535626) to fit the bearing

shells.

Note:

Before fitting the pump camshaft, oil the

bearing journals lightly with lubricating oil.

When fitting the bearing shells, take care not

to damage them.

2.

Fit the pump camshaft by lowering it

vertically into the pump housing.

3.

Clean the gaskets if necessary. Fit the

gaskets and sealing plates and tighten the

bolts to the specified torque. See "Technical

data".

Note:

When fitting the locking plate, make sure it

does not stick in the pump camshaft groove.

4.

Fit the locking plate of the pump camshaft

and the bolts, tightening them to the

specified torque. See "Technical data".

5.

Fit the pulse disc and tighten the bolts to the

specified torque. See "Technical data".

6.

If necessary, clean the groove in which the

O-ring is fitted and apply a thin layer of

lubricating oil.

7.

Fit the O-ring.

i400378

XE ENGINE FUEL SYSTEM

5-4

©

 200324

Disassembly and assembly

8

CF65/75/85 series

4

8.

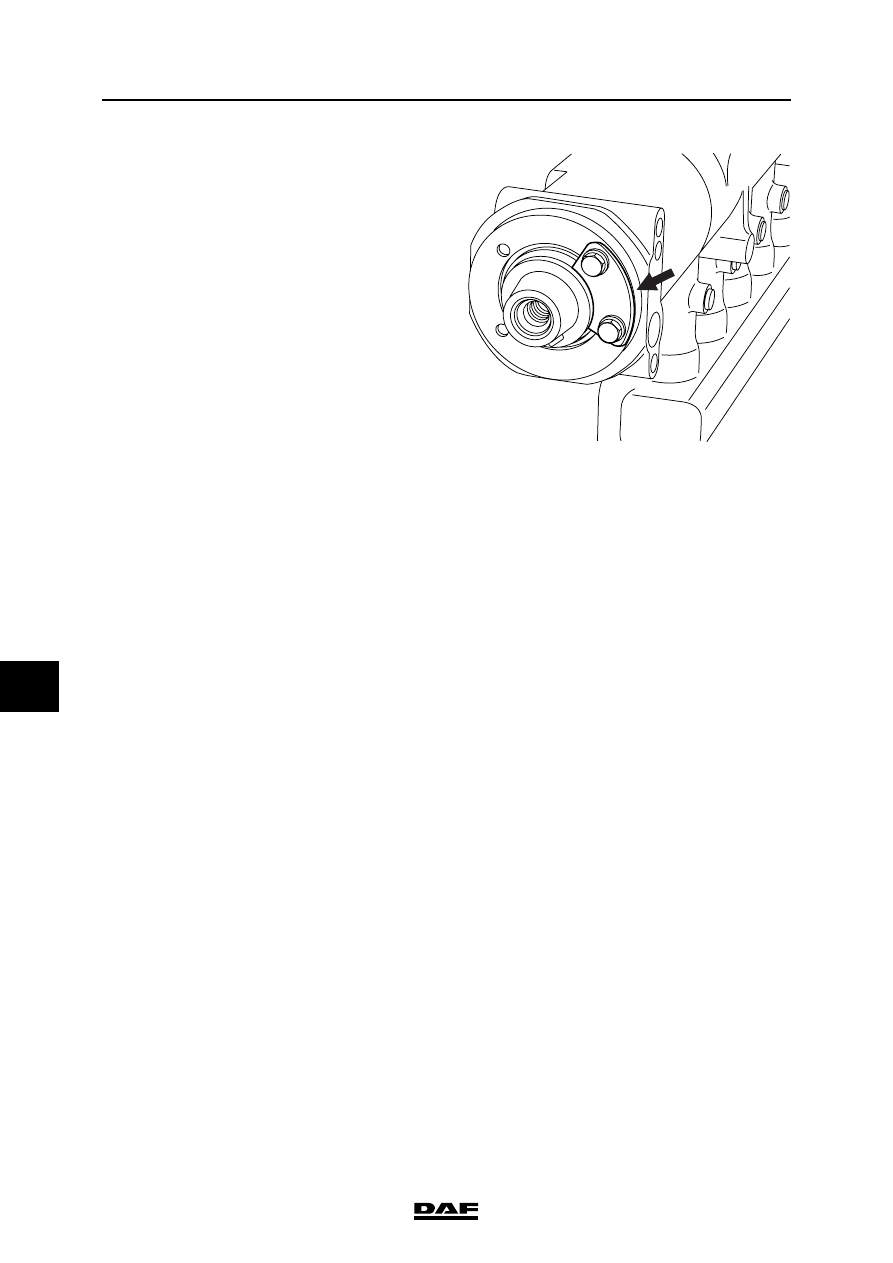

Fit the cover and tighten the bolts to the

specified torque. See "Technical data".

9.

Fit the fuel lift pump. See "Removal and

installation".

10. Apply a thin layer of lubricating oil to the

tappet rollers.

11. Fit the tappet rollers.

12. Fit the pump units. See "Removal and

installation".

i400380

©

 200324

6-1

Cleaning

XE ENGINE FUEL SYSTEM

CF65/75/85 series

4

8

6. CLEANING

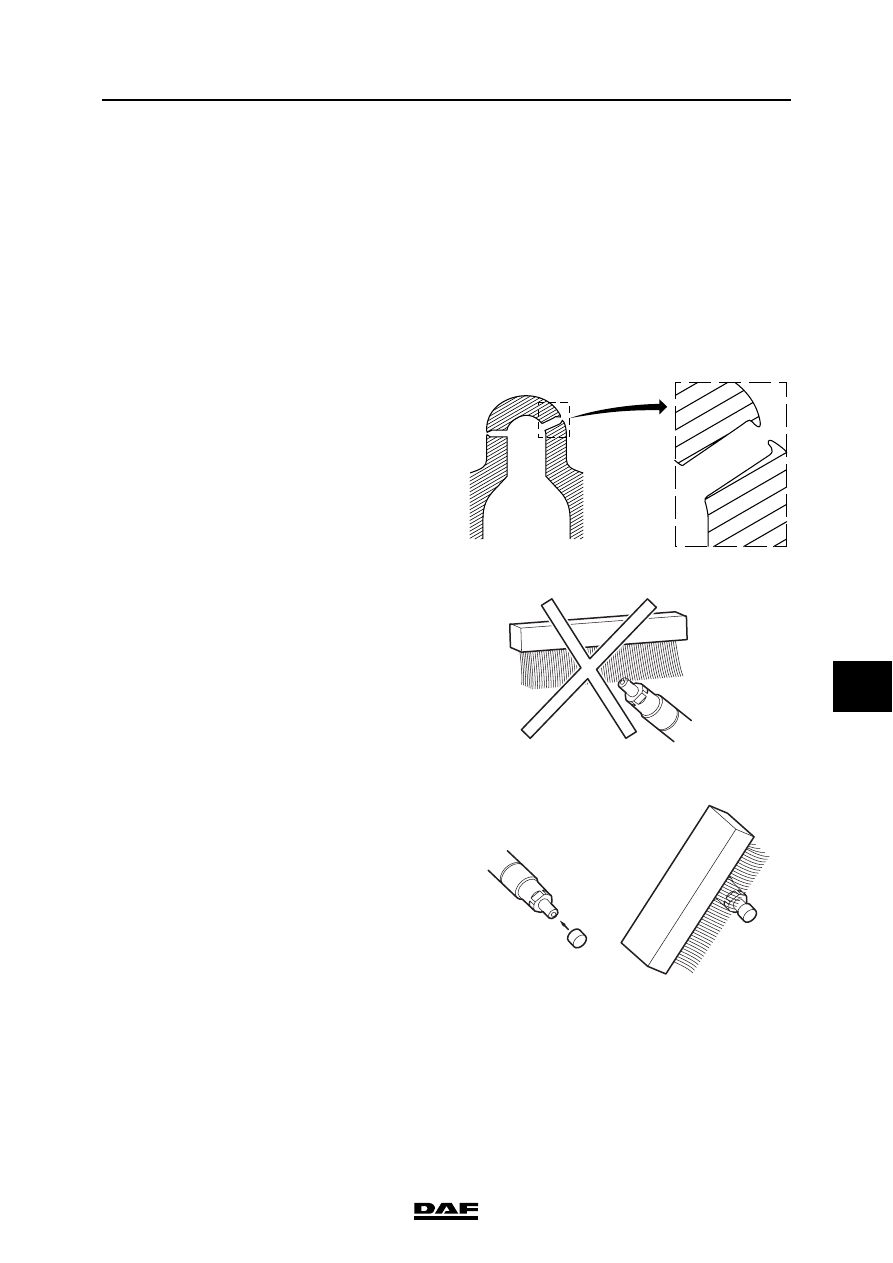

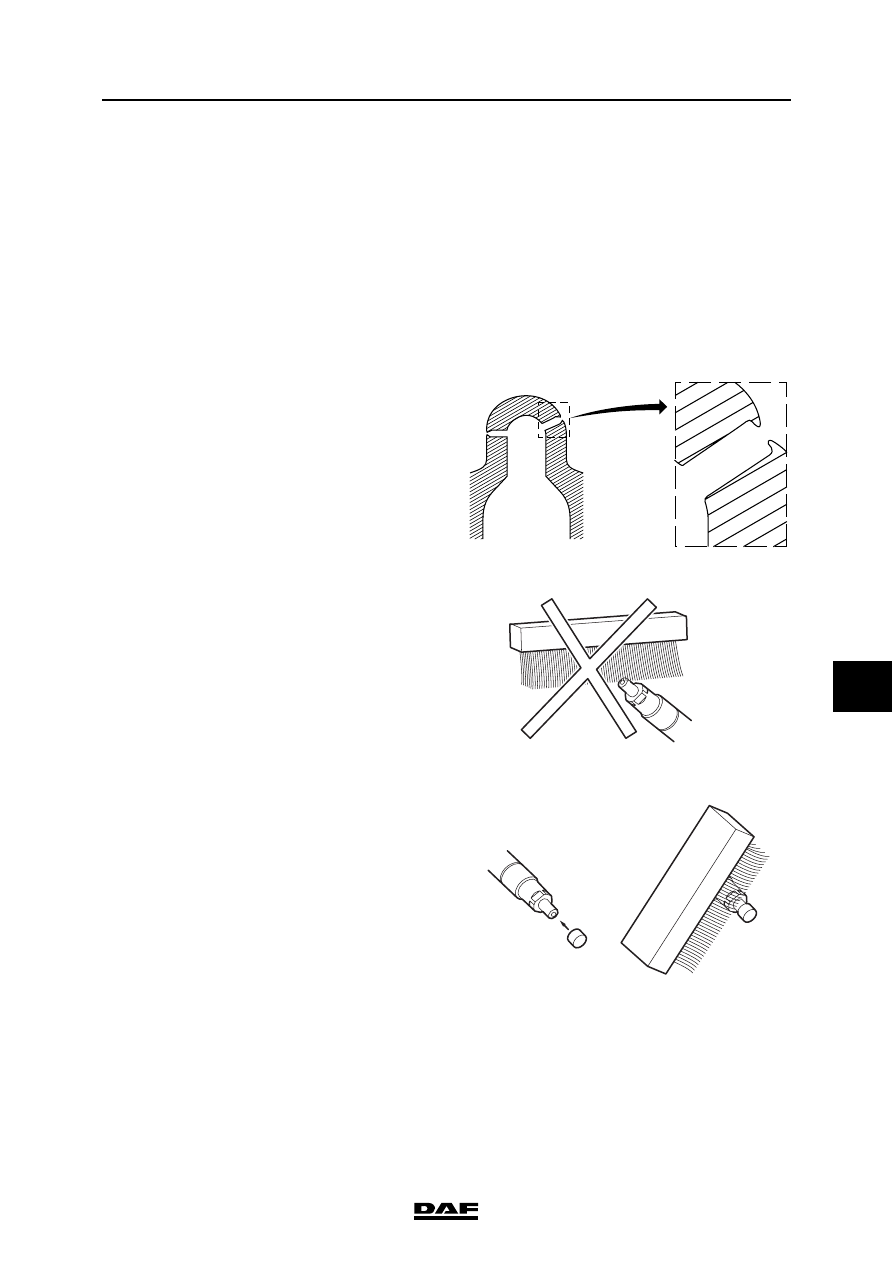

6.1 CLEANING, INJECTOR

}

The injector body (nozzle) must

never be cleaned with copper or

steel wire brush. When cleaning the

exterior of the injector nozzle, do not

pass the brush over the injector

nozzles. If this happens, the nozzle

must be replaced.

Injector nozzles
The use of steel or copper brushes can cause

deformation of the injector nozzles with the result

that the fuel is not injected in the corrrect way and

the amount of fuel injected is affected.

Such deformation cannot be detected by carrying

out the normal injector test.

}

The injector nozzles must not be

cleaned (with a needle).

Nozzle
Before cleaning the nozzle, cover the injector

nozzles and only clean the nozzle with the brass

hand brush in the injector cleaning set

(DAF no. 1329371).

M2 00 040

i 400413

XE ENGINE FUEL SYSTEM

6-2

©

 200324

Cleaning

8

CF65/75/85 series

4

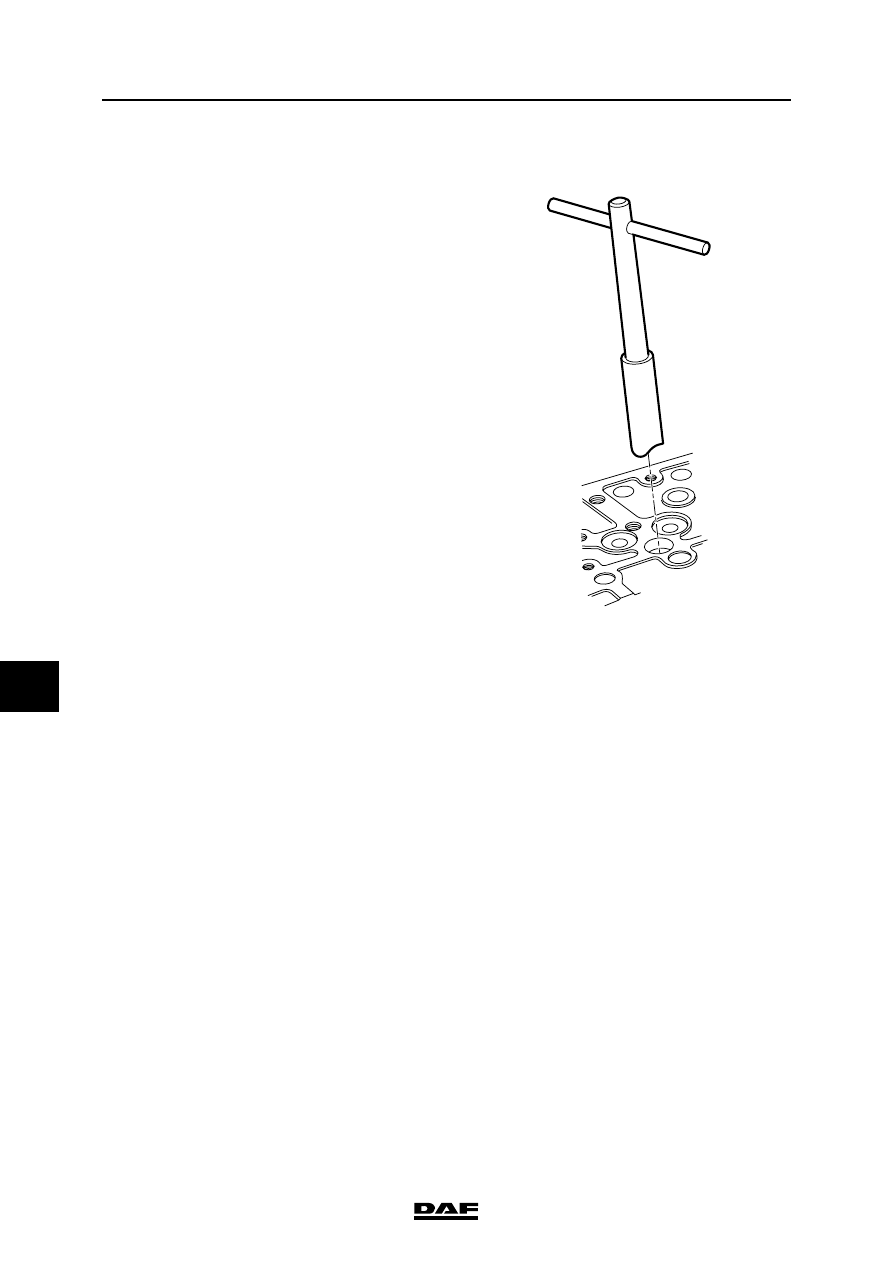

6.2 CLEANING, INJECTOR SLEEVE

1.

Remove the injector. See "Removal and

installation".

2.

Remove any copper washer left behind

using the special tool (DAF no. 1240074).

3.

Clean the injector sleeve using the special

tool (DAF no. 1240074).

4.

Clean the injector sleeve with compressed

air.

5.

Fit the injector. See "Removal and

installation".

I400001
