4.6 REMOVAL AND INSTALLATION, GEARBOX FRONT COVER OIL SEAL

Removing the gearbox front cover oil seal
1.

Remove the gearbox.

2.

Remove the clutch lever from the clutch
housing.

3.

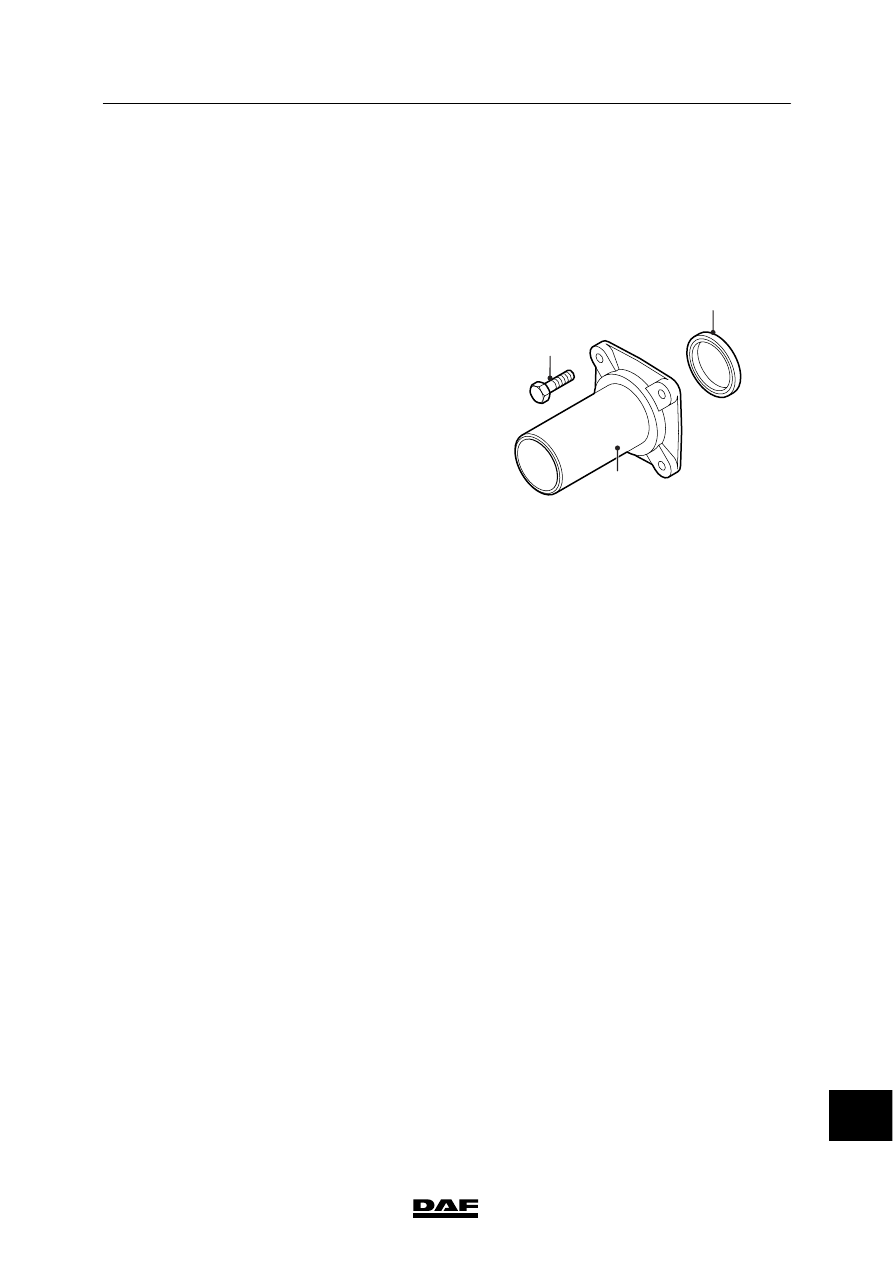

Unscrew the attachment bolts (2) from the
gearbox front cover (1) and remove it.

4.

Remove the oil seal (3) from the gearbox
front cover.

5.

Clean the sealing surfaces of the gearbox
front cover and the gearbox housing.

Installing the gearbox front cover oil seal
1.

Apply methylated spirit to the outer
circumference of the oil seal and install the
seal in the gearbox front cover using the
special tool (DAF No. 14553145).

2.

Install the gearbox front cover with liquid
gasket and tighten the attachment bolts to
the specified torque. See “Technical data”.

3.

Fit the clutch lever in the clutch housing and
tighten the attachment bolt to the specified
torque. See “Technical data”.

4.

Fit the gearbox.

V300705

2

3

1

14

ᓻ 200337

3

AS TRONIC GEARBOX

Removal and installation

CF65/75/85 series

4-16

ᓻ 200337

14

3

CF65/75/85 series

Draining and filling

AS TRONIC GEARBOX

5-1

5. DRAINING AND FILLING

5.1 DRAINING AND FILLING, GEARBOX

AS Tronic gearbox

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the gearbox
1.

Position the vehicle on a level surface.

2.

Drain the gearbox at operating temperature.

3.

Remove drain plugs B, C and D and the
level check/filler plug (A) and drain the oil.

Filling the gearbox
1.

Clean drain plugs B, C and D and tighten
them to the specified torque. See “Technical
data”.

2.

Fill the oil through the level check/filler
opening (A) until the oil reaches the rim of
the filling opening.

3.

Fit the level check/filler plug (A), tightening it
to the specified torque. See “Technical
data”.

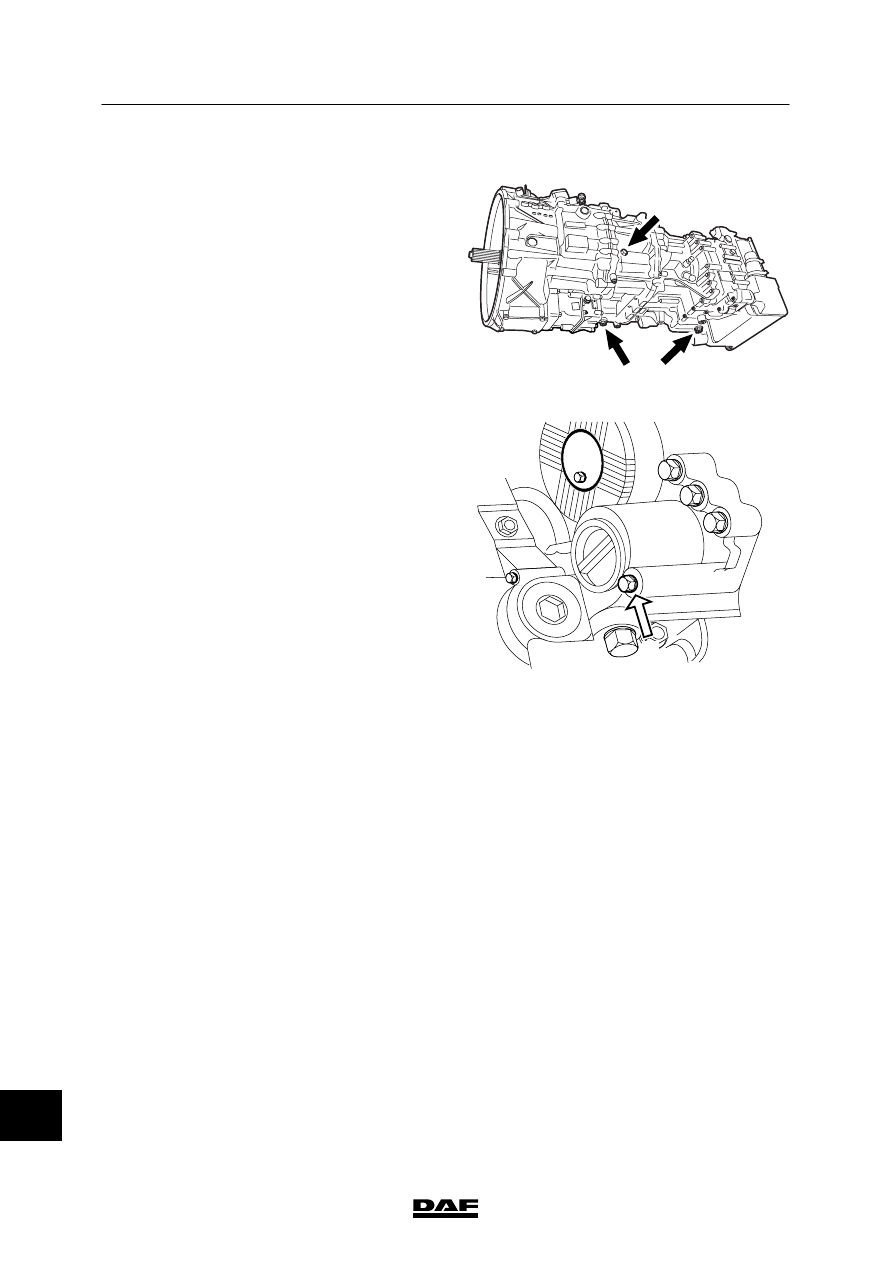

B

A

C

G000243

ᓻ 200337

14

3

AS TRONIC GEARBOX

Draining and filling

CF65/75/85 series

5-2

AS Tronic gearbox with integrated retarder

Draining the gearbox
1.

Before draining take a short test drive.
Do not activate the retarder during the test
drive.

2.

Position the vehicle on a level surface.

3.

Drain the gearbox at operating temperature.

4.

Remove drain plugs B and C and the level
check/filler plug (A) and drain the oil.

5.

Replace the filter element in the gearbox.
See “Removal and installation”.

Filling the gearbox
1.

Clean the drain plugs and tighten them to
the specified torque. See “Technical data”.

2.

Top up oil through level check/filler opening
(A) until the oil reaches the rim of the filler
opening (A).

3.

Fit the level check/filler plug (A), tightening it
to the specified torque. See “Technical
data”.

4.

After filling take a short test drive. Do not
activate the retarder during the test drive.

5.

Check the oil level after taking the test
drive. The oil level must reach the rim of the
level check/filler opening (A).

6.

Fit the level check/filler plug (A), tightening it
to the specified torque. See “Technical
data”.

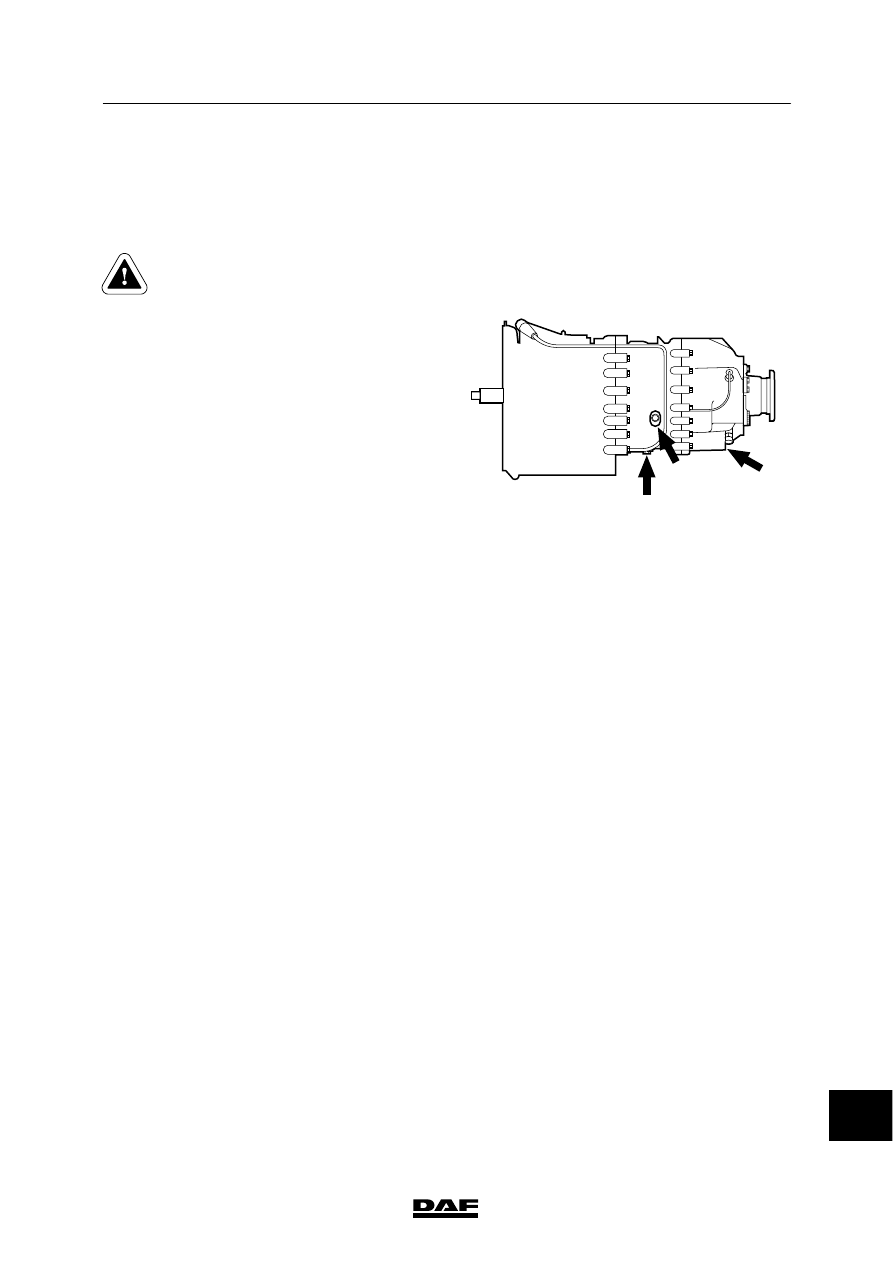

A

B C

G000250

M3052
