CF65/75/85 series

AS TRONIC gearbox

TECHNICAL DATA

13-1

13. AS TRONIC GEARBOX

13.1 GENERAL

Gearbox type
Each gearbox has a type-plate attached to it,
indicating the type of gearbox. This data is also
stated on the identity card of the relevant
vehicle.

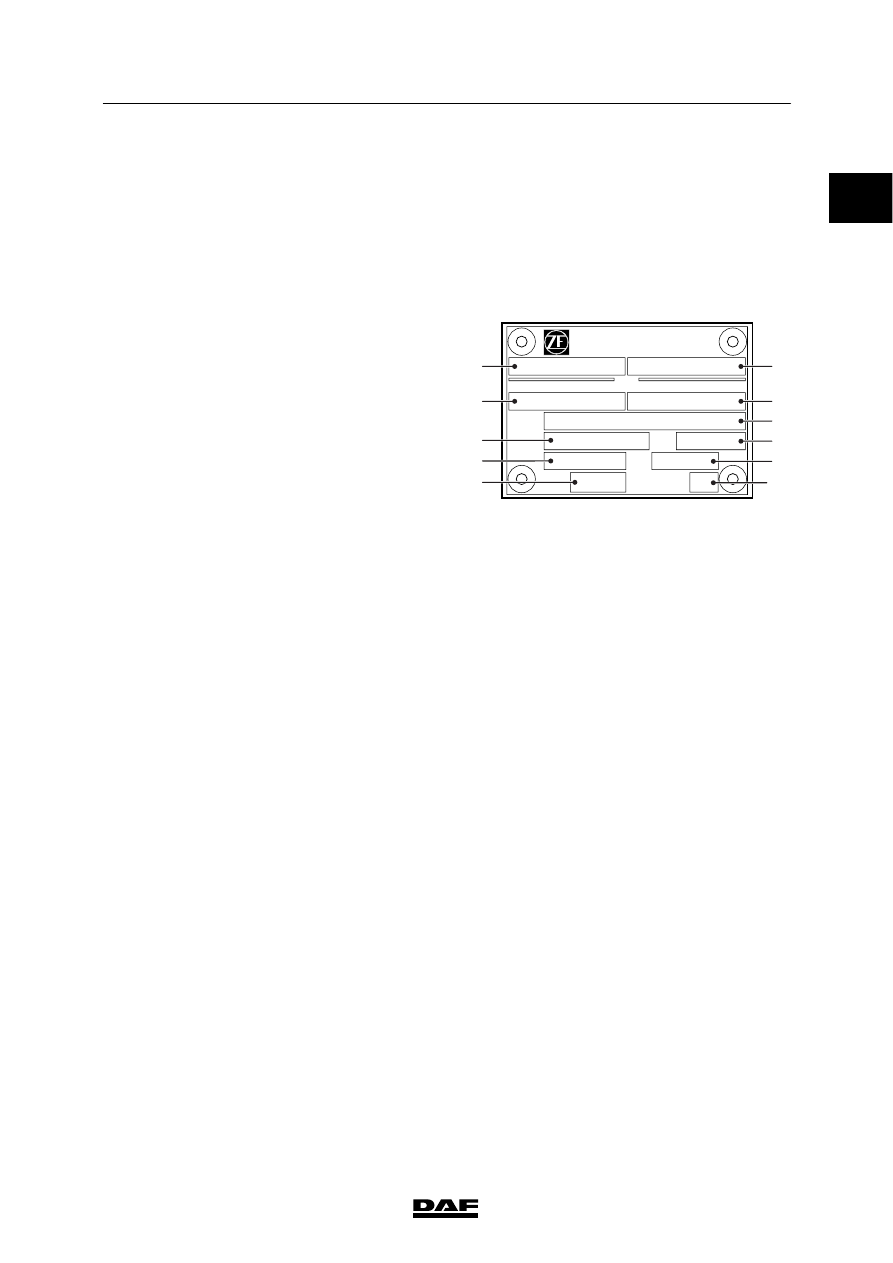

ZF gearbox type-plate
1.

Type of gearbox

2.

Series no. (ZF)

3.

Parts list (ZF)

4.

Specification no.

5.

Pulse generator ratio

6.

Gearbox ratio

7.

Engine speed using PTO

8.

PTO speed

9.

Gearbox oil capacity

10. Oil specification

1

3
4
6
8

10

V300739

1

2

5
7
9

Output shaft bearing axial play
Output shaft bearing axial play

0 - 0.1 mm

ᓻ 200337

3

TECHNICAL DATA

AS TRONIC gearbox

CF65/75/85 series

13-2

13.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques.
Any other threaded connections that are
not specified must therefore be tightened to the
torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Gearbox to engine
M8 attachment bolts - 10.9

30 Nm

M10 attachment bolts - 10.9

60 Nm

M12 attachment bolts - 10.9

110 Nm

Drive flange
Attachment bolts

120 Nm

Gearbox front cover
Attachment bolts

23 Nm

Sealant

Loctite 574

Bearing cover
Attachment bolts, output shaft bearing cover

46 Nm

Sealant, output shaft bearing cover

Loctite 574

Gearbox modulator
Attachment bolts

23 Nm

Bleeder

10 Nm

Clutch unit
Bleed screw

22 Nm

Compressed air connection

50 Nm

0

ᓻ 200337

0

3

CF65/75/85 series

AS TRONIC gearbox

TECHNICAL DATA

13-3

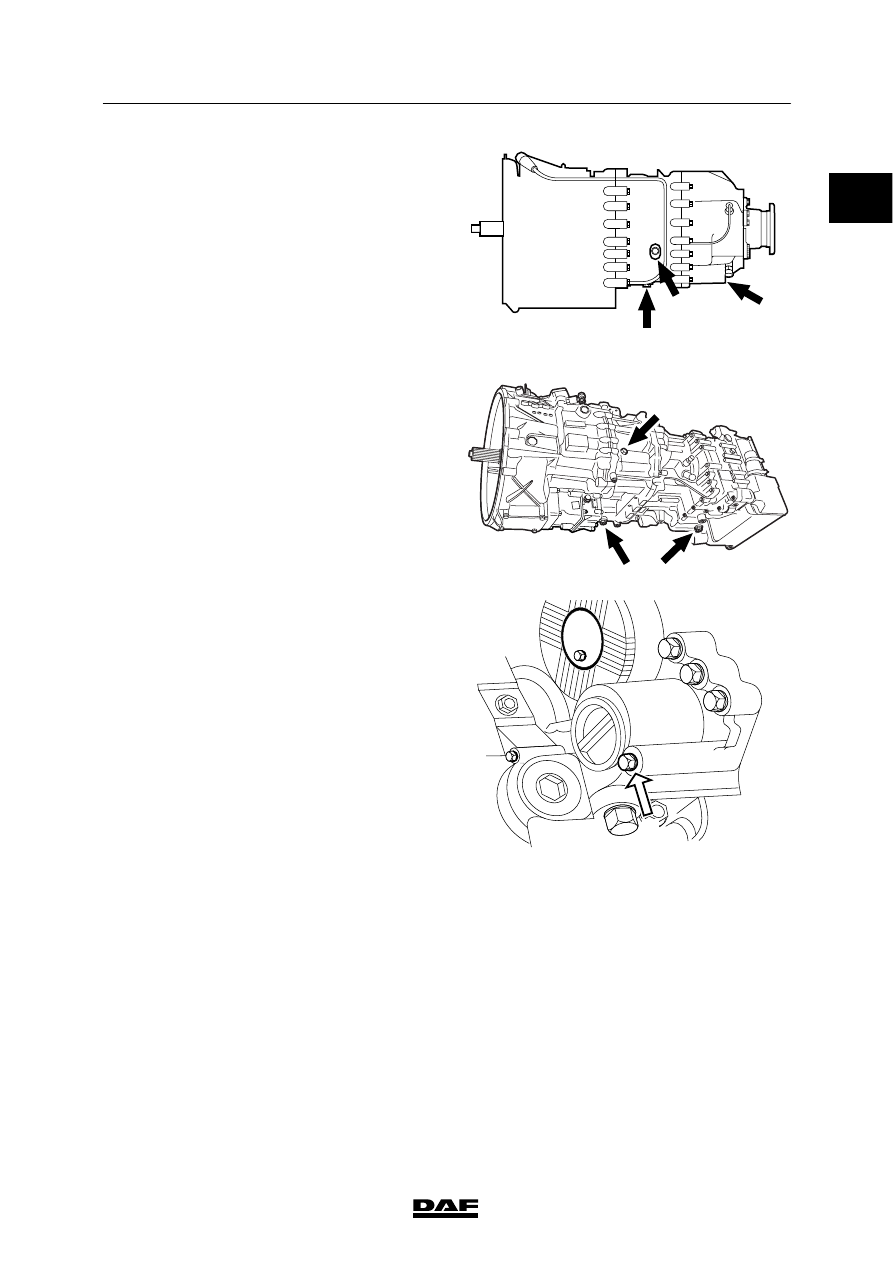

Plugs

AS Tronic
Drain plug (B, C)

60 Nm

Level check/filler plug (A).

60 Nm

B

A

C

G000243

AS Tronic with intarder
Drain plug (B, C)

60 Nm

Level check/filler plug (A).

60 Nm

A

B C

G000250

Oil filter attachment bolt (1)

23 Nm

M3052

1

ᓻ 200337

3

TECHNICAL DATA

AS TRONIC gearbox

CF65/75/85 series

13-4

13.3 FILLING CAPACITIES

Filling amounts, ZF gearboxes without
intarder

Gearbox type

Filling amounts at oil change

(litres)

First filling, e.g. during repair

(litres)

ZF 12 AS 1930 TD

11

11

ZF 12 AS 2330 TO

11

11

ZF 12 AS 2540 TD

12

12

Filling amounts, ZF gearboxes with
integrated intarder

Gearbox type

Filling amounts at oil change

(litres)

First filling, e.g. during repair

(litres)

ZF 12 AS 1931 TD

12

21

ZF 12 AS 2331 TO

12

21

ZF 12 AS 2541 TD

13

23
