Contents

09N044 LEADING REAR AXLE (FTP VEHICLE)

ΧΦ65/75/85 series

8

10

10 09N044 leading rear axle (FTP vehicle)

CONTENTS

Page

Date

1.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200424
1.1

Description of 09N044 leading rear axle . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200424

1.2

Overview drawing, 09N044 leading rear axle  . . . . . . . . . . . . . . . . . . . . . . 1-2 . . . . . 200424

2.

INSPECTION AND ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200424
2.1

Inspection and adjustment, wheel bearing play, 09N044 leading rear axle 2-1 . . . . . 200424

2.2

Checking the hub and wheel bearings  . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 . . . . . 200424

3.

REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200424
3.1

Removal and installation, wheel hub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200424

3.2

Removal and installation, hub seal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 . . . . . 200424

3.3

Removal and installation, wheel bearings . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 . . . . . 200424

09N044 LEADING REAR AXLE (FTP VEHICLE)

2

©

 200424

Contents

10

ΧΦ65/75/85 series

8

©

 200424

1-1

General

09N044 LEADING REAR AXLE (FTP VEHICLE)

ΧΦ65/75/85 series

8

10

1. GENERAL

1.1 DESCRIPTION OF 09N044 LEADING REAR AXLE

The 09N044 leading rear axle is a rigid axle. The

axle is equipped with air suspension and if the

vehicle load admits it, the axle can be raised

pneumatically.

The wheel hub has separate wheel bearings that

are greased. The wheel bearing play is adjusted

using the hub nut, which is secured by a split pin.

09N044 LEADING REAR AXLE (FTP VEHICLE)

1-2

©

 200424

General

10

ΧΦ65/75/85 series

8

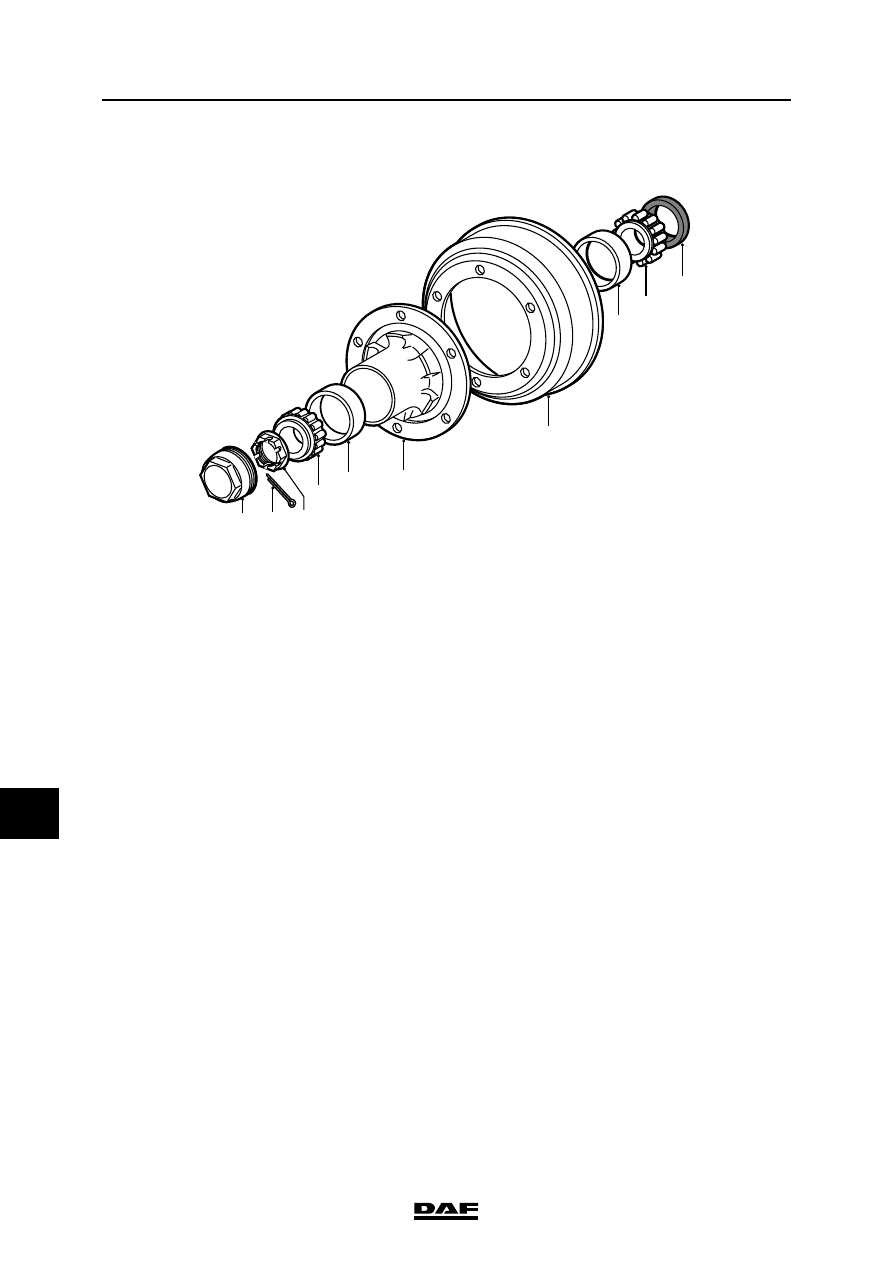

1.2 OVERVIEW DRAWING, 09N044 LEADING REAR AXLE

1

2

4

5

6

7

8

9

10

3

S7 00 640

1.

Hub cap

2.

Split pin

3.

Hub nut

4.

Bearing cage

5.

Outer race

6.

Wheel hub

7.

Brake drum

8.

Outer race

9.

Bearing cage

10.

Hub oil seal
