CF65/75/85 series

Gaskets

SEALS AND BEARINGS

1-1

1. GASKETS

1.1 PAPER AND KLINGERIT GASKETS (RUBBER ARAMIDE FIBRE)

The workshop manual specifies when a gasket
is required and it also gives information about
the type of gasket to be used.

1.

Remove the old gasket before fitting a new
one.

2.

Clean the contact surfaces and check them
for damage.

3.

Paper gaskets should be sparingly greased
before they are fitted. These gaskets are
used to seal flat parts and are resistant to
oil and moderate heat.

4.

Do not grease Klingerit gaskets before
fitting. These gaskets usually have a
graphite coating. They are used to seal flat
surfaces and are resistant to oil, water and
heat.

5.

There are special instructions for cylinder
head gaskets. See the relevant section.

6.

Always tighten the attachment bolts evenly.

ǹ 0112

4

0

SEALS AND BEARINGS

Gaskets

CF65/75/85 series

1-2

1.2 LIQUID GASKETS

The workshop manual specifies when a gasket
is required and it also gives information about
the type of gasket to be used.

Liquid gaskets, which replace conventional
gaskets, have been developed to seal flat
connections. They are resistant to oil, water and
temperatures up to approx. 200

_C.

To apply a liquid gasket, follow the instructions
below.

Applying a liquid gasket
1.

Remove all traces of the old gasket and
clean the surfaces to be sealed.

2.

Sparingly apply the specified sealant to one
of the surfaces to be sealed. Also apply
sealant around studs, bores and the like to
ensure they are properly sealed.

3.

If sealant has got into a bore of any
description, remove it carefully.

4.

Put the surfaces to be sealed against each
other and tighten the attachment bolts
evenly.

4

ǹ 0112

0

CF65/75/85 series

Sealing rings

SEALS AND BEARINGS

2-1

2. SEALING RINGS

2.1 REMOVAL AND INSTALLATION, SEALING RING

There are two kinds of sealing ring: conventional
sealing rings and unitised sealing rings.
-

The conventional sealing ring is fitted in a
recess and its inner ring has its running
surface on a shaft.

-

The unitised sealing ring is fitted in a fixed
position both in a recess and on the shaft.
Sealing is achieved internally.

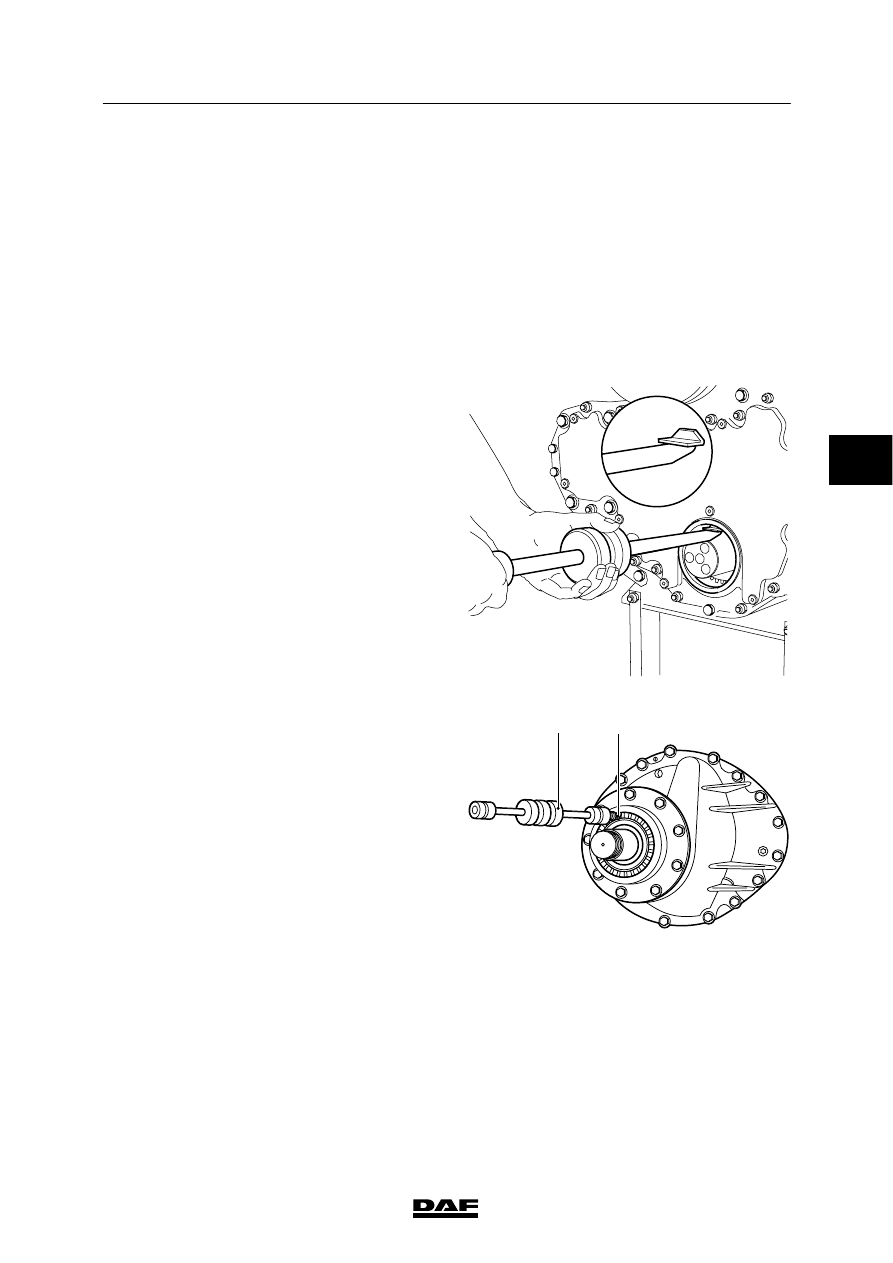

Removing the sealing ring
1.

If possible, remove the sealing ring with the
special tool (DAF no. 1329458 or
DAF nos. 0694928 (A) and 0484899 (B)).
When removing the sealing ring, take care
not to damage the recess.

Installing the sealing ring
1.

Check the recess in which the sealing ring
is to be fitted for damage. Make good any
damage.

2.

Look for any marks on the outside of the
sealing ring indicating the direction of
rotation of the shaft.

3.

Always use a suitable driving tool to fit a
sealing ring and press the ring evenly into
place in the recess.

4.

Once a unitised sealing ring has been
removed from the recess, it must not be
re-used.

5.

In most cases, a liquid gasket is used to fit a
conventional sealing ring with a steel
sheathing, whereas oil or liquid soap is
used to fit a sealing ring with a rubber
sheathing.

6.

Always fit unitised sealing rings dry, unless
stated otherwise.

7.

Always apply a small amount of oil or
grease to the sealing lip(s) and running
surface of a conventional sealing ring.

M200971

A

B

A8 00 360
