1

SMEEROLIESYSTEEM

2-2

©

 200526

Beschrijving componenten

XF105 Serie

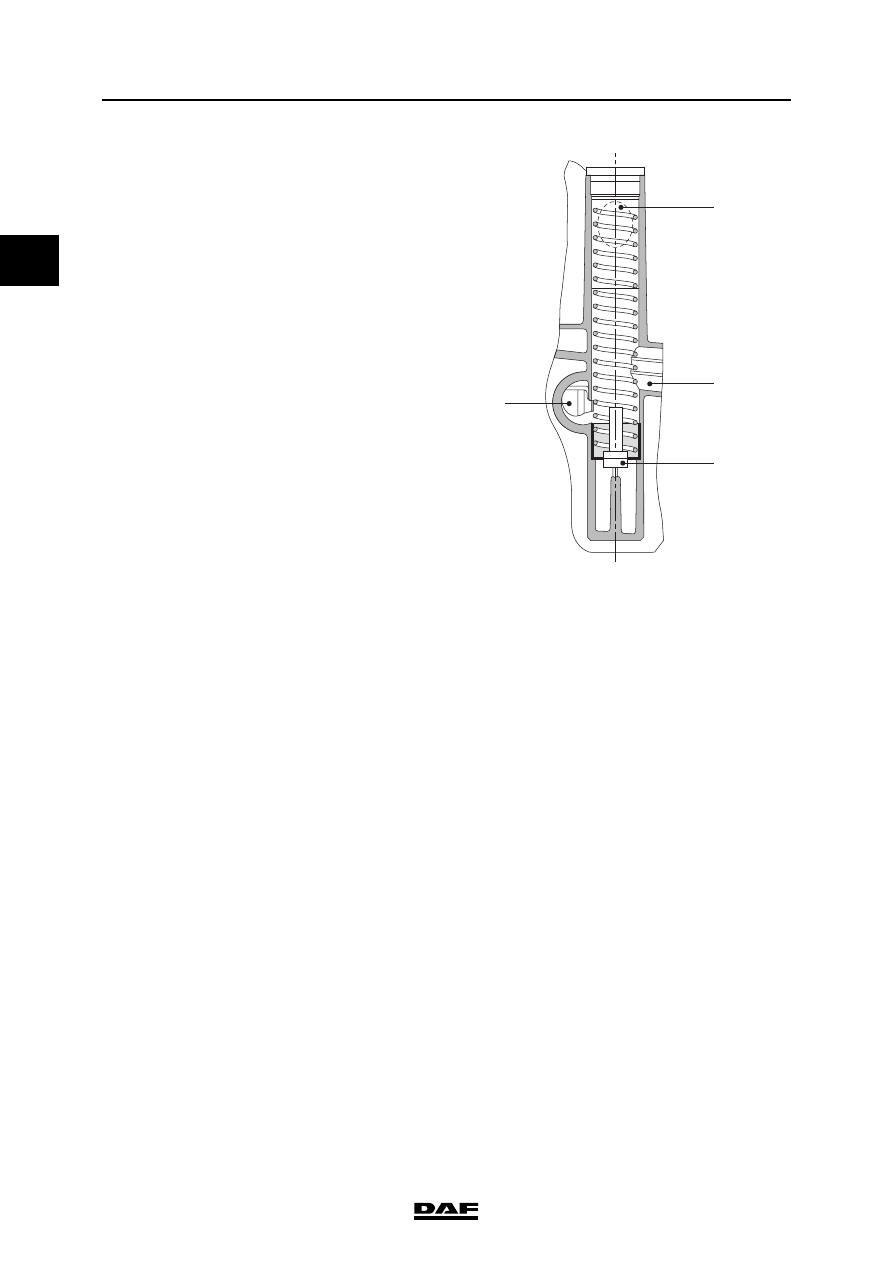

De smeerolie wordt vanaf de oliepomp naar de

oliemodule gepompt en komt de oliemodule

binnen via opening (A). Van hieruit zakt de

smeerolie naar beneden. Door de temperatuur

van de smeerolie zal de thermostaat (B) een

bepaalde stand innemen. Indien de smeerolie

"koud" is, zal de thermostaat de openingen naar

het oliefilter en naar de oliekoeler (D) openlaten.

Het grootste gedeelte van de smeerolie zal nu

naar het oliefilter (C) gevoerd worden. Als de

smeerolie warmer wordt, zal de was in de

thermostaat (B) gaan uitzetten, waardoor de

opening naar het oliefilter(C) steeds meer

gesloten zal worden en als gevolg hiervan zal er

steeds meer smeerolie naar de oliekoeler (D)

gevoerd worden.

Ongeveer 10 % van de smeerolie zakt door het

thermostaathuis (B) heen naar het eventueel

aanwezige centrifugaaloliefilter (F). De smeerolie

die hier gefilterd wordt, gaat rechtstreeks terug

via opening (G) naar de oliepan.

De smeerolie die naar oliefilter (C) stroomt, zal

nadat deze hier gefilterd is via opening (E) naar

het hoofdoliekanaal van de motor gevoerd

worden.

De smeerolie die naar de oliekoeler (D) gevoerd

wordt, zal van hieruit via een kanaal in de

oliemodule naar het oliefilter (C) gevoerd worden.

Hier zal de smeerolie alsnog gefilterd worden en

de schone smeerolie zal via uitgang (E) naar het

hoofdoliekanaal van de motor gevoerd worden.

De koelvloeistof die de smeerolie moet koelen,

komt de oliemodule binnen bij opening (H). Van

hieruit stroomt de koelvloeistof door de oliekoeler

(D) en verlaat via kanaal (I) de oliemodule naar

de koelvloeistofpomp.

A

D

C

M201440

B

©

 200526

2-3

Beschrijving componenten

SMEEROLIESYSTEEM

XF105 Serie

1

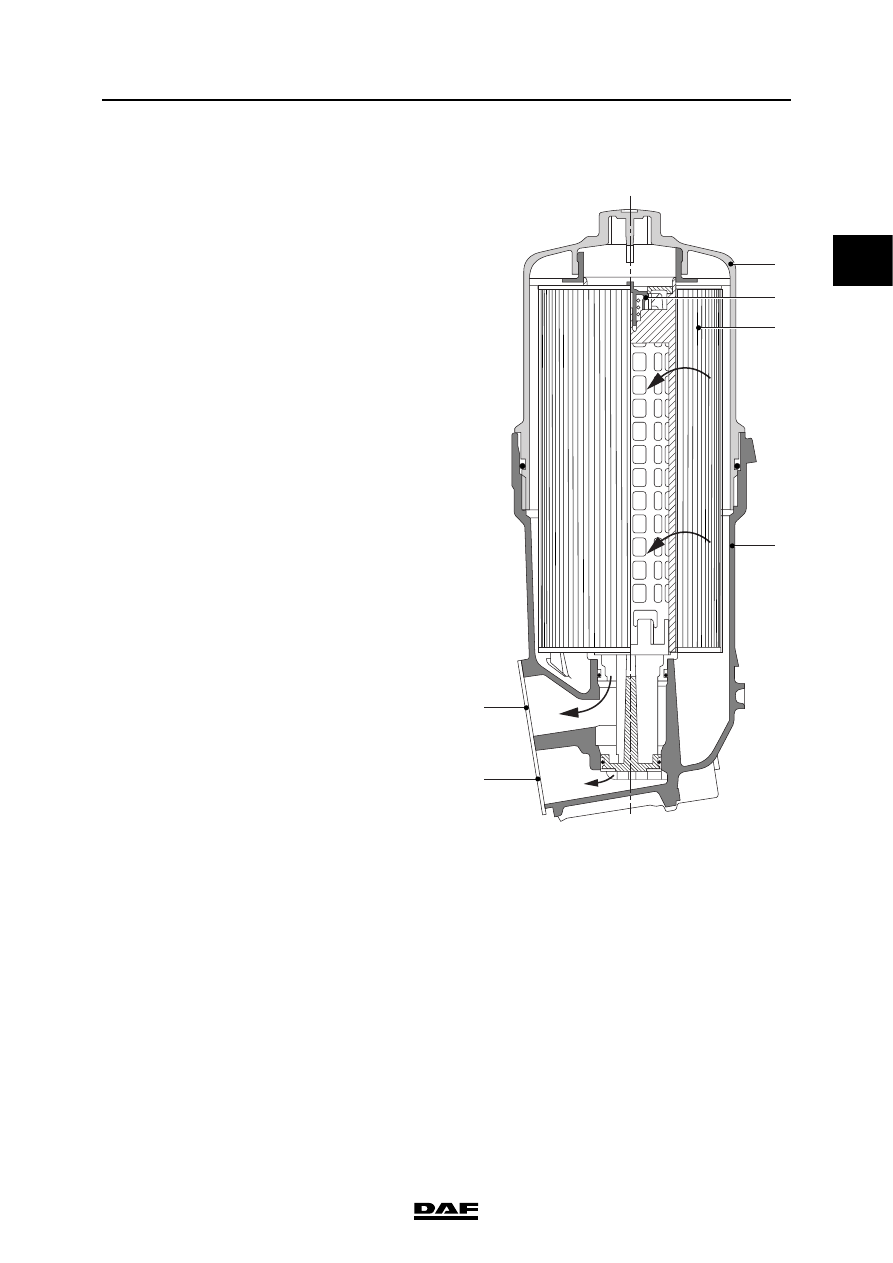

2.2 OLIEFILTER

De smeerolie wordt in het oliefilter gereinigd.

Binnenin het filterhuis (B) is een overdrukklep (C)

aangebracht, die zich opent wanneer door

vervuiling of door koude smeerolie de druk in het

oliefilter te groot wordt. De smeerolie passeert

het oliefilterelement (A) dan ongefilterd. De

smeerolie die het oliefilter verlaat via opening (F)

gaat rechtstreeks naar het hoofdoliekanaal van

de motor.

Als de dop (D) van het filterhuis (B) losgedraaid

en iets omhoog getild wordt, zal er een verbinding

(E) ontstaan naar de oliepan. Hierdoor zal de in

het oliefilter aanwezige smeerolie naar de oliepan

toestromen.

M201437

C

A

D

B

F

E

1

SMEEROLIESYSTEEM

2-4

©

 200526

Beschrijving componenten

XF105 Serie

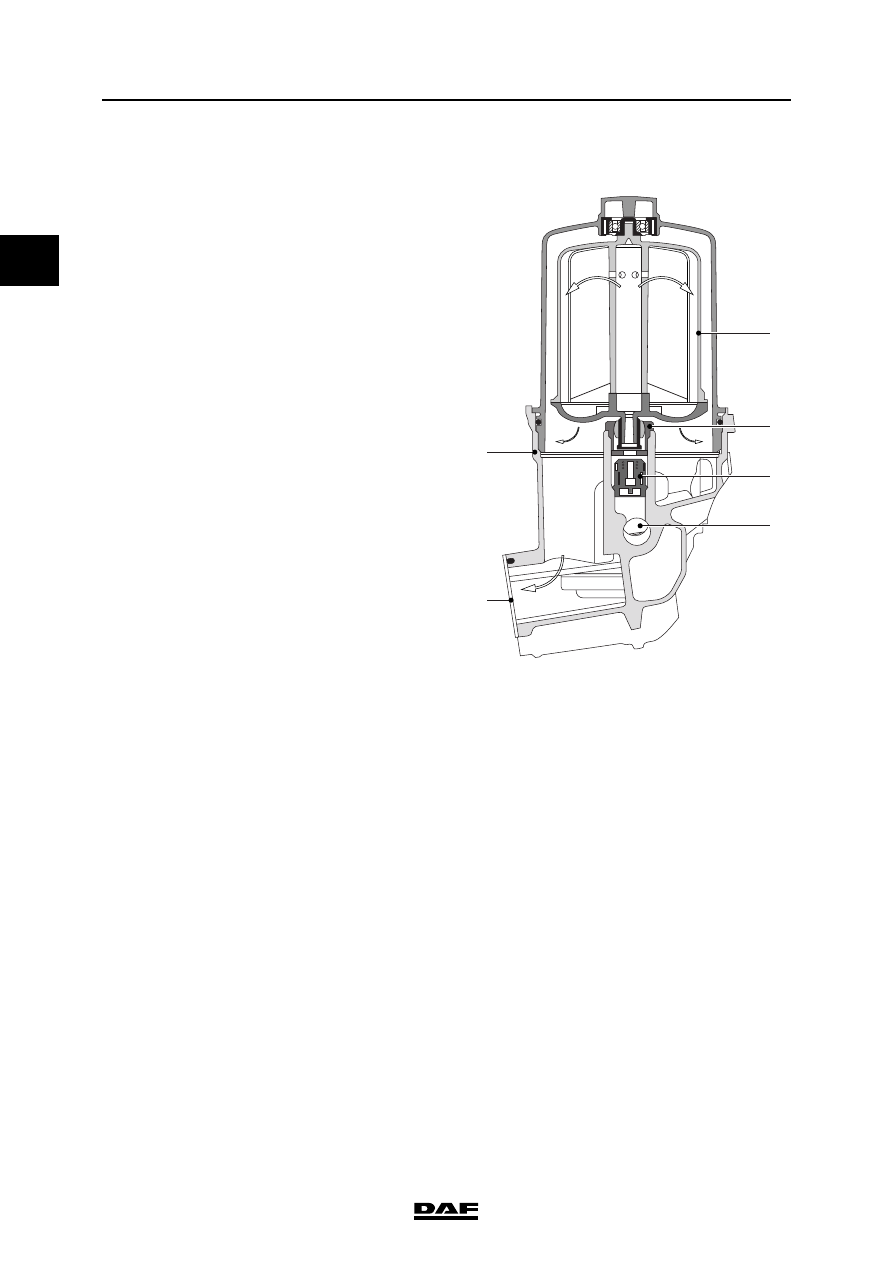

2.3 CENTRIFUGAALFILTER

Parallel aan het smeeroliesysteem kan een

centrifugaalfilter zijn opgenomen. In dit geval zal

een gedeelte van de smeerolie via de

thermostaat naar het centrifugaalfilter stromen.

De smeerolie komt binnen bij opening (A) in het

centrifugaalfilter. Onder het

centrifugaaloliefilterelement is een sferisch lager

(C) aangebracht dat ervoor zorgt dat het element

(D) makkelijk kan draaien wanneer er uit twee

sproeiers smeerolie tegen de onderzijde van het

centrifugaalfilterhuis aankomt. Door middel van

de centrifugaalkracht worden de vuildeeltjes en

verontreinigingen gescheiden van de smeerolie.

De vuildeeltjes worden tegen de wand van het

element (D) aangeslingerd en zetten zich hier af.

Vervolgens stroomt de schone smeerolie terug

naar de oliepan via opening (F).

Onder het sferisch lager (C) is een terugslagklep

(B) aangebracht. Deze terugslagklep zorgt ervoor

dat als de motor uitgezet wordt, het

hoofdoliekanaal van de motor niet kan

leegstromen. Daardoor zal bij het starten van de

motor het smeersysteem sneller op druk zijn.

D

E

C

F

B

A

M201438
