DAF XF105. Manual - part 129





1

©

 200533

3-5

Regelfuncties

EAS

XF105 Serie

Via de CAN verbinding ontvangt de EAS-unit de

omgevingstemperatuur van de elektronische unit

DMCI. De elektronische unit DMCI ontvangt het

bericht van de VIC-2. Wanneer het systeem zich

gedurende een langere tijd in de "stand-by"-fase

bevindt en de omgevingstemperatuur lager is dan

de voorgeprogrammeerde waarde, schakelt het

systeem over op de tussenliggende naloopfase.

Het doel van deze tussenliggende naloopfase is

om de AdBlue uit de doseermodule (F) en de

leiding tussen de EAS-unit (E) en de

doseermodule (F) te verwijderen. Dit om te

voorkomen dat de AdBlue in de leiding en de

doseermodule (F) kan kristalliseren of bevriezen.

De AdBlue-pomp (E3) wordt uitgeschakeld. Het

ontluchtingsventiel (E8) wordt geopend waardoor

de AdBlue-druk wegvalt. Nu wordt het

luchtdrukregelventiel (E7) geopend en na enige

tijd wordt de doseermodule (F) met de maximale

duty-cycle aangestuurd (maximale opening). De

AdBlue kan nu, onder invloed van de aanwezige

luchtdruk, vanuit de doseermodule (F) via het

ontluchtingsventiel (E8) terugstromen naar de

tank. Tegelijkertijd wordt de leiding naar de

verstuiver (H) doorgeblazen. Na de

geprogrammeerde tijd worden de doseermodule

(F), het ontluchtingsventiel (E8) en het

luchtdrukregelventiel (E7) gesloten.

1

EAS

3-6

©

 200533

Regelfuncties

XF105 Serie

3.4 NALOOPFASE

Wanneer AdBlue verdampt, blijven er kristallen

achter in de leidingen. Na verloop van tijd kunnen

de leidingen, verstuiver en overige onderdelen

verstopt raken of bevriezen. Om dit te voorkomen

gaat het systeem, wanneer het contact wordt

uitgeschakeld, over in de naloopfase. Tijdens de

naloopfase worden de AdBlue-leidingen

doorgeblazen met lucht.

Omgevingstemperatuur

 0

Het doel van het doorblazen is om de AdBlue uit

de leiding tussen de doseermodule (F) en de

verstuiver (H) en de AdBlue uit de verstuiver (H)

te verwijderen. Na het uitzetten van het contact

valt de spanning van de EAS-unit weg en wordt

de AdBlue-pomp (E3) uitgeschakeld. Het

ontluchtingsventiel (E8) wordt geopend waardoor

de AdBlue-druk wegvalt. Het ontluchtingsventiel

(E8) wordt geopend waardoor de AdBlue-druk in

de EAS-unit (E) wegvalt. Tevens wordt het

luchtdrukregelventiel (E7) geopend waardoor de

leiding van de doseermodule (F) naar de

verstuiver (H) en de verstuiver (H) wordt

doorgeblazen.

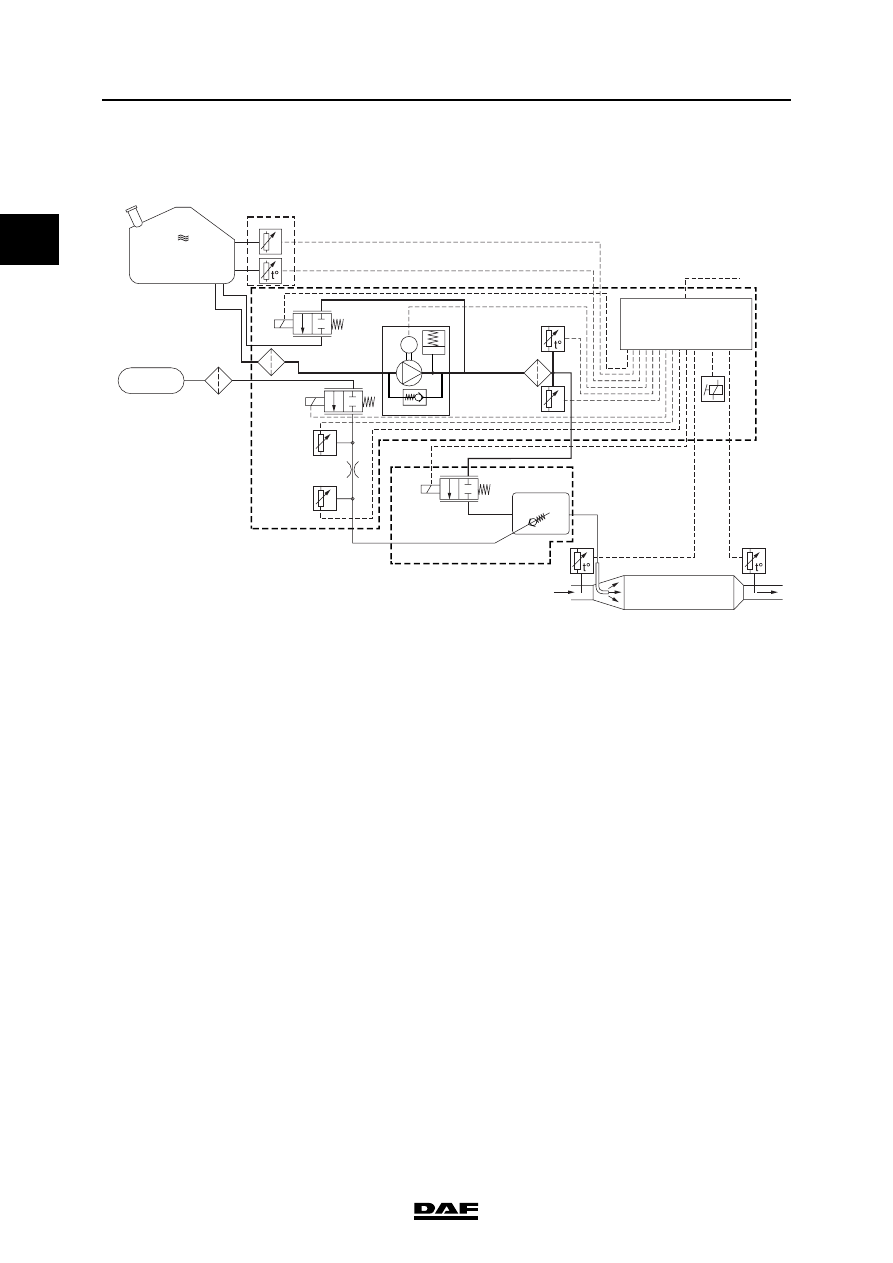

i400974

Q

1

1

CAN

2

3

4

7

9

10

11

2

8

12

2

1

5

6

B

A

C

D

E

F

H

J

I

P

P

P

M

G

1

©

 200533

3-7

Regelfuncties

EAS

XF105 Serie

Omgevingstemperatuur < 0

Het doel van het doorblazen is om de AdBlue uit

de doseermodule (F) en de AdBlue in de leiding

tussen de EAS-unit (E) en de doseermodule (F)

te verwijderen. Dit om te voorkomen dat de

leiding en de doseermodule (F) verstopt raken of

bevriezen. Tevens worden ook de verstuiver (H)

en de leiding tussen de verstuiver (H) en de

doseermodule (F) doorgeblazen. In de EAS-unit

blijft een gedeelte van de AdBlue achter. In de

unit is er voldoende compensatievolume

aanwezig mocht de AdBlue bevriezen en

hierdoor uitzetten. Na het uitzetten van het

contact valt de spanning van de EAS-unit weg en

wordt de AdBlue-pomp (E3) uitgeschakeld. Het

ontluchtingsventiel (E8) wordt geopend waardoor

de AdBlue-druk wegvalt. Tevens wordt het

luchtdrukregelventiel (E7) met een hogere duty-

cycle aangestuurd. De doseermodule (F), de

leiding tussen de doseermodule (F) en de

verstuiver (H) en de verstuiver (H) worden nu

doorgeblazen. Deze cyclus bestaat uit een

drukperiode en een rustperiode en herhaalt zich

enkele keren. De drukperiode wordt verkregen

door het verhogen van de duty cycle van het

luchtdrukregelventiel (E7). De rustperiode wordt

verkregen door verlagen van de duty cycle van

het luchtdrukregelventiel (E7). Tevens wordt

tijdens een van de drukperiodes de

doseermodule (F) aangestuurd. De AdBlue in de

EAS unit (E) en de leiding tussen de EAS unit (E)

en de doseermodule (F) kan nu, onder invloed

van de aanwezige luchtdruk, terugstromen naar

de tank (A). Aan het einde van deze cyclus

worden de doseermodule (F), het

ontluchtingsventiel (E8) en het

luchtdrukregelventiel (E7) gesloten.

Aan het einde van de naloopfase worden

eventuele fouten opgeslagen. Het interne relais

(E4) in de EAS-unit wordt afgeschakeld waardoor

het systeem spanningsloos is.

Opmerking:

Wanneer er voor de naloopfase geen AdBlue-

druk is opgebouwd wordt er een korte naloop

geactiveerd. Tijdens de korte naloop wordt

gedurende enkele seconden het

onluchtingsventiel (E8) geactiveerd.

1

EAS

3-8

©

 200533

Regelfuncties

XF105 Serie

3.5 CONTROLE KATALYSATOR AANWEZIGHEID

i400977

E350

1000

1010

E357

F718

CAN

network

7

8

2

1

9

1

2

D 9 7 5

E A S   -   U N I T

4

3

GND

signal

22

23

catalyst

temperature

sensor

downstream

catalyst

temperature

sensor

upstream

R

T

F719

1

2

GND

signal

24

25

R

T

red

CAN-H

yellow

CAN-L
