DAF LF45, LF55 Series. Manual - part 623

9

LF45/55 series

Removal and installation

STABILISERS AND TORQUE RODS

2-9

Installation, triangular link, air-sprung rear
axle LF55 13-15 ton GVW
1.

Check the condition of the mounting
rubbers and the silentblock in the triangle.

2.

Apply Copaslip to the silentblock
attachment pin on the differential.

3.

Position the triangle on the attachment pin
and check that the mounting rubbers are
positioned straight against the support
points on the chassis. Hand-tighten the
attachment nut.

4.

Lower the chassis and fit the attachment
bolts (2) and nuts (1) for the mounting
rubbers. Tighten the bolts to the specified
tightening torque, see “Technical data”.

5.

Tighten the attachment nut (3) to the
specified tightening torque, see “Technical
data“.

6.

Fix any detached valves on the inside of the
chassis.

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Removal and installation

LF45/55 series

2-10

2.6 REMOVAL AND INSTALLATION, AIR-SPRUNG REAR AXLE YOKE LF55

13-15 TON GVW

C9 00 410

1

2

3

4

5

6

7

8

9

10

Support the vehicle securely and
work safely.
Make sure that the axle cannot tilt if
both yokes are removed at the same
time.

Removal, air-sprung rear axle yoke LF55
13-15 ton GVW
1.

Support the chassis with a jack.

2.

Remove the lower attachment bolt (8) of the
shock absorber.

3.

Support the yoke at the centre.

4.

Support the fixing bar for the air bellows
using a jack. Remove the attachment bolts
(7) by means of which the fixing bar for the
air bellows is attached to the yoke.

5.

Remove attachment bolt (10) from the
silentblock.

6.

Remove the attachment bolts (9) from the
mounting rubber.

7.

Remove the yoke.

4

ǹ 0207

9

LF45/55 series

Removal and installation

STABILISERS AND TORQUE RODS

2-11

Installation, air-sprung rear axle yoke LF55
13-15 ton GVW
1.

Check the condition of the mounting rubber
and the silentblock of the yoke.

2.

Position the yoke using a jack underneath
the axle.

3.

Fit the attachment bolts (9) for the mounting
rubber. Tighten the attachment bolts to the
specified tightening torque, see “Technical
data”.

4.

Fit the attachment bolt (10) together with
the lock washer, centring ring, jack support
and plastic rings in the torque rod support
and the silentblock. Caution: Fit a new
break nut. For the breaking torque of the
break nut, see “Technical data”.

5.

Position the attachment bolts of the fixing
bar for the air bellows in the yoke.

6.

Fit the attachment nuts (7). Tighten the nuts
to the specified tightening torque, see
“Technical data”.

7.

Fit the shock absorber on the yoke. Tighten
the attachment bolt (8) to the specified
tightening torque, see “Technical data“.

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Removal and installation

LF45/55 series

2-12

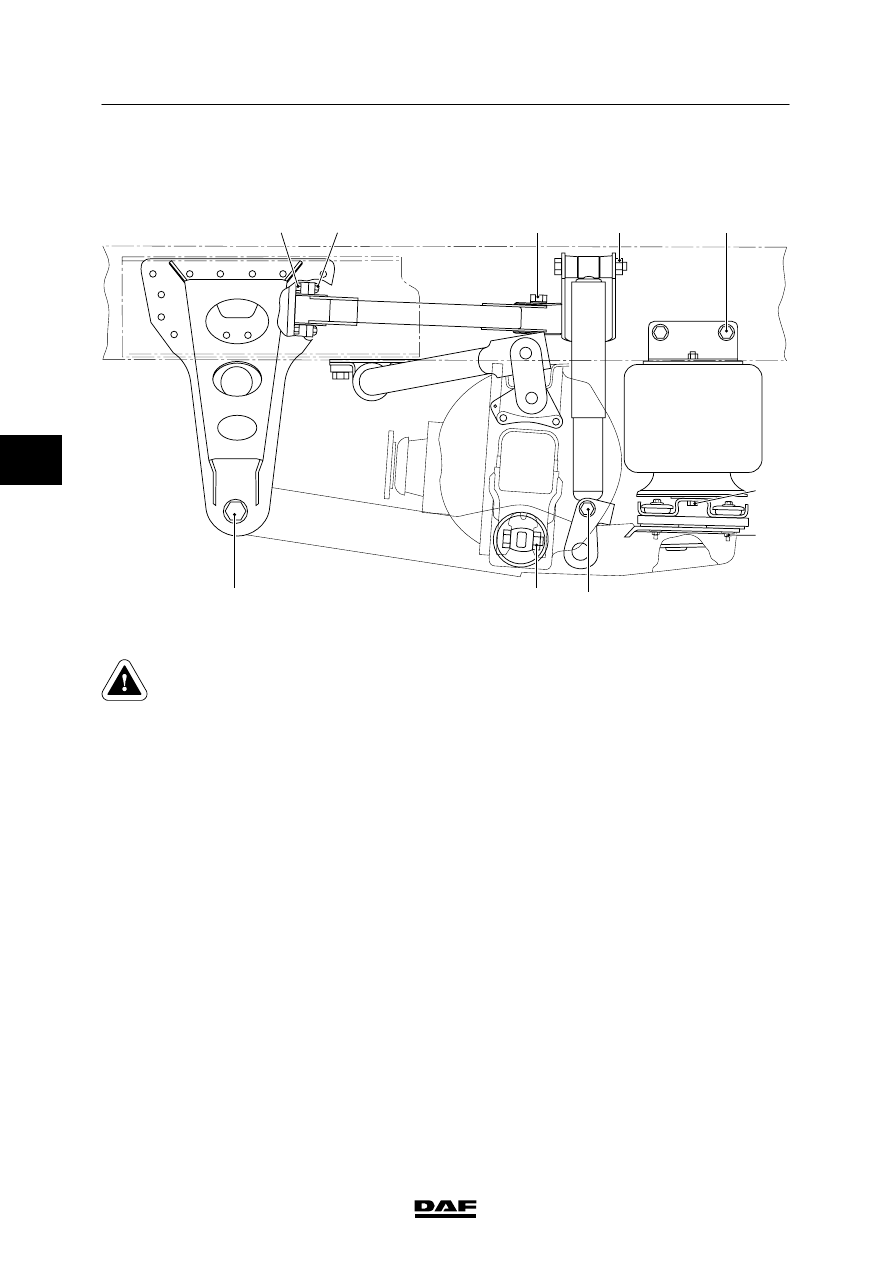

2.7 REMOVAL AND INSTALLATION, TRIANGULAR LINK AND AIR-SPRUNG

REAR AXLE TORQUE ROD LF55 13-18 TON GVW

C9 00 299

1

2

3

4

5

6

7

8

9

10

Removal, triangular link, air-sprung rear axle
LF55 16-18 ton GVW, axle top
1.

Remove the bolts (2).

2.

Remove the bolts (3) and remove the
torque rod (1). This can only be done by two
persons working together.
