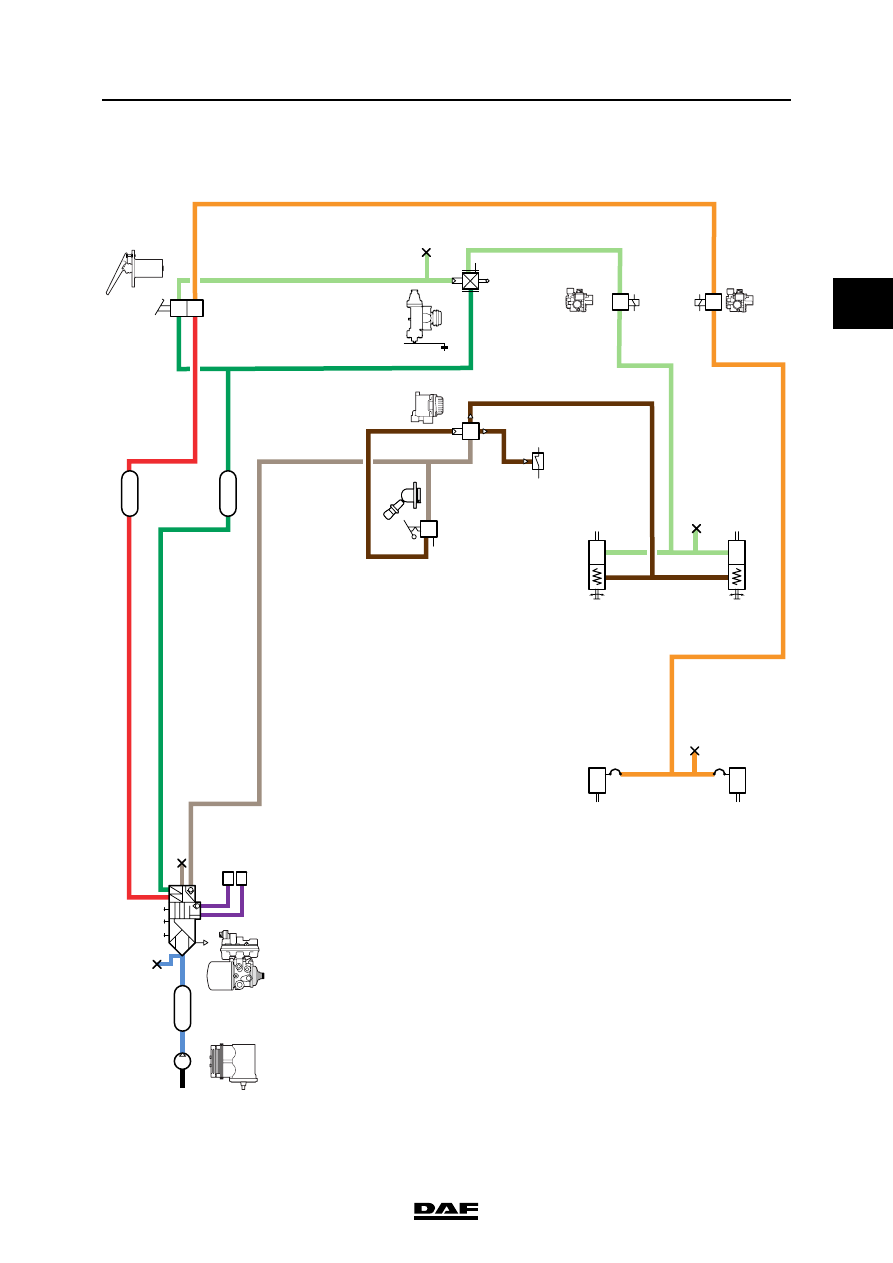

© 200436 2-1 Brake diagrams for the fully pneumatic brake system BRAKE DIAGRAMS FOR THE FULLY PNEUMATIC BRAKE SYSTEM ΛΦ45/55 series 6 2 2. BRAKE DIAGRAMS FOR THE FULLY PNEUMATIC BRAKE SYSTEM 2.1 LEGEND, BRAKE DIAGRAMS FOR THE FULLY PNEUMATIC BRAKE SYSTEM Component no. Description 1 Compressor 4 Air supply unit A = ECAS connecting point B = Auxiliary consumer connecting point 7 Air reservoir 12 Coupling head 13 Quick-release valve 14 Brake chamber 16 Foot brake valve 19 Parking brake low-pressure switch 21 Load sensing valve, leaf suspension 22 Load sensing valve, air suspension 33 Relay valve 35 Empty/load relay valve 46 Trailer control valve 49 Spring brake cylinder 52 Parking brake valve with trailer control 53 Parking brake valve without trailer control 62 Emergency filling/test connection B237 ASR valve B256 ABS valve, front axle B257 ABS valve, front axle B258 ABS valve, rear axle B259 ABS valve, rear axle |
