5. DRAINING AND FILLING

5.1 DRAINING AND FILLING GEARBOX

To prevent skin injury, avoid

unnecessary contact with the

drained oil.

Draining the gearbox
1.

Place the vehicle on a level and horizontal

surface.

2.

Drain the gearbox at operating temperature

using plug (B).

Filling the gearbox
1.

Clean the drain plug and fit it, tightening to

the specified torque; see "Technical data".

2.

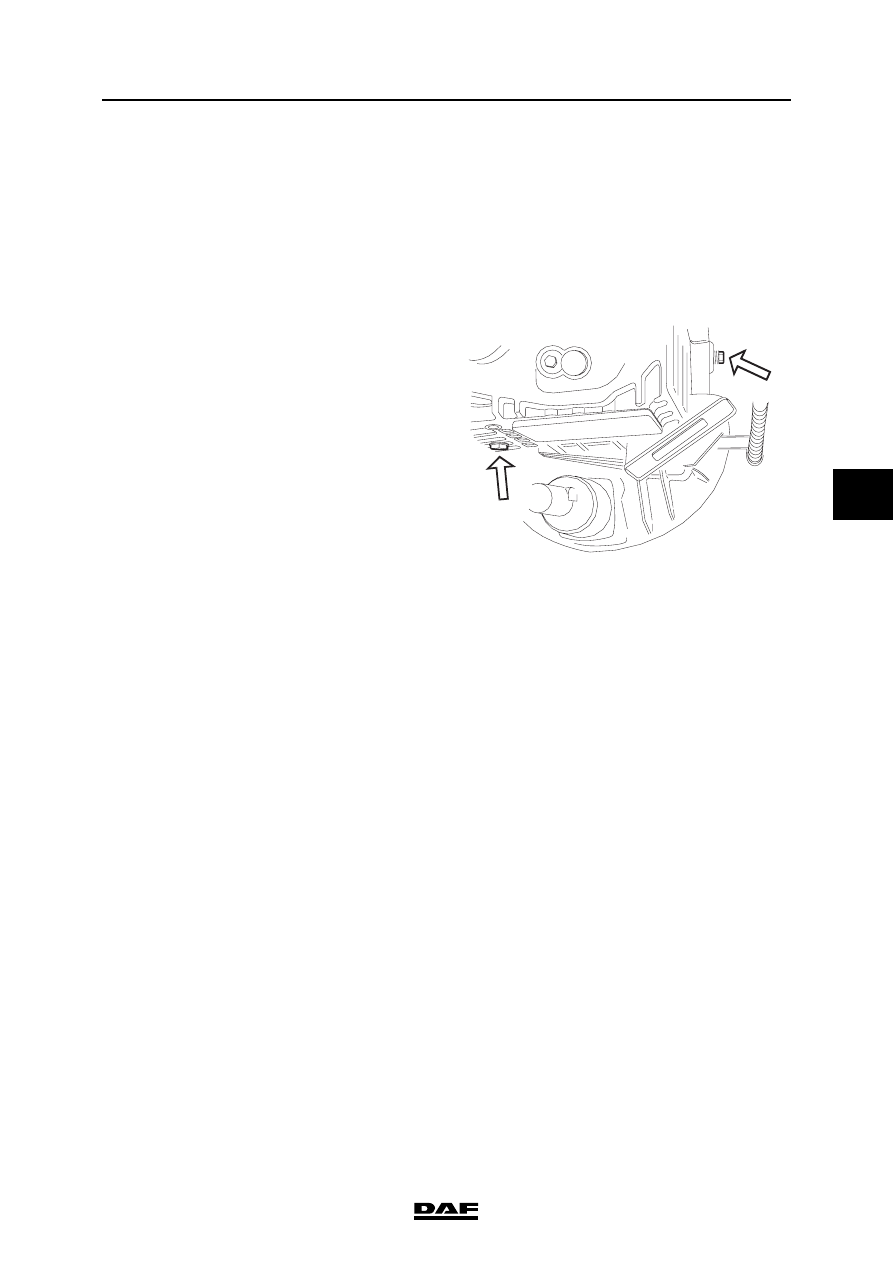

Top up oil through the level check/filling

opening (A) until the oil reaches the rim of the

filling opening.

3.

After filling the gearbox, tighten the level

check plug to the specified torque; see

"Technical data".

}
