1

LF45/55 series

Safety instructions

SEATS

1-1

1. SAFETY INSTRUCTIONS

-

Replace the seat belt if the belt is worn or
damaged.

-

If the seat belts have been highly stressed
during a collision, the entire mechanism
must be replaced, even if no damage can
be observed.

-

Always check the seat attachments for any
fractures or cracks after a collision.

-

After a collision, always check whether the
seat attachment bolts have been subjected
to excessive stress.

-

Do not use abrasive cleaning agents to
clean the seat belts; these may damage the
seat belt material.

-

Seat repairs must be carried out by trained
technicians only.

-

The illustrations in this manual usually
represent the left-hand seat or the left-hand
side. For the right-hand seat or right-hand
side, repairs are carried out in a similar way.

-

After each repair, a functional test must be
carried out; in the case of pneumatic
repairs, also carry out an air-tightness test.

-

Do not lean on the seat if the back rest has
been fully folded forwards.

-

It is necessary, however, to restore the
routes of the air pipes and cables and their
connections in the original positions.

-

Also keep to the proper colour position
when installing the air pipes.

-

Air pipes and cables must not be kinked.

-

In the case of transport and storage, ensure
that the seat is placed on its longitudinal
slides.

7

ǹ 0210

1

SEATS

Safety instructions

LF45/55 series

1-2

SEAT WITH SEAT BELT TENSIONERS

-

If a seat is equipped with a seat belt
tensioner, the system manual for the airbag
and seat belt tensioner must be consulted
for the various safety instructions and
instructions for packing and treating
pyrotechnic components.

-

A seat with seat belt tensioner can be
identified by the airbag. If a vehicle is
equipped with an airbag, the driver seat
automatically also has a pyrotechnic seat
belt tensioner.

-

A vehicle with an airbag can be identified by
the text ”airbag” on the steering wheel and
by a sticker on the windscreen stating that
the vehicle is equipped with an airbag.

7

ǹ 0210

1

LF45/55 series

General

SEATS

2-1

2. GENERAL

2.1 OPERATION

1

2

3

4
5

6

7
8

9

10

K1 01 371

Legend
1.

Arm rest

2.

Backrest adjuster operating lever

3.

Seat heating switch

4.

Lumbar position switches

5.

Rapid-lowering operating lever

6.

Seat height operating lever

7.

Seat tilting operating lever

8.

Operating lever for shock absorber adjuster

9.

Seat adjuster

10. Seat squab adjuster

7

ǹ 0210

1

SEATS

General

LF45/55 series

2-2

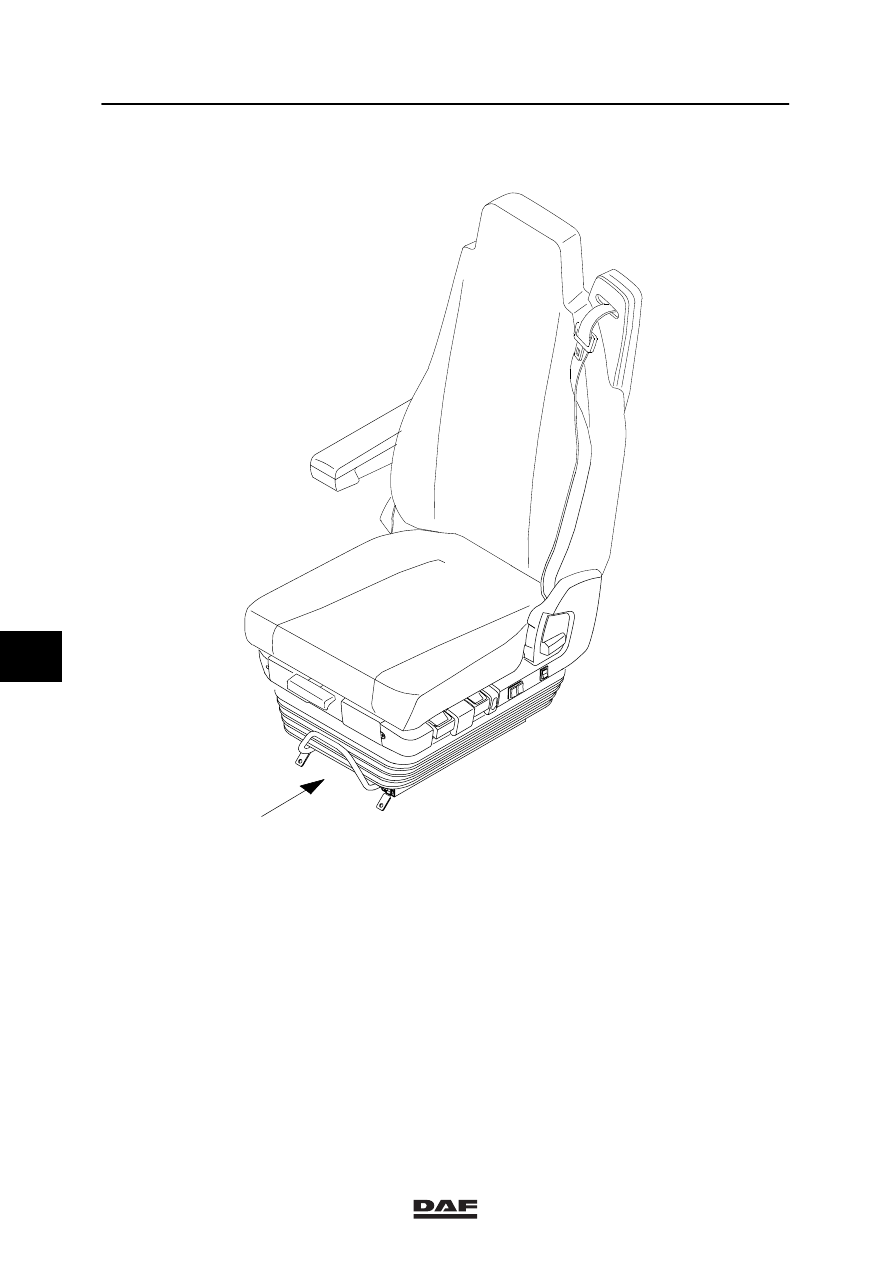

2.2 SERIAL/TYPE PLATE OF SEAT

K1 01 372

-

The sticker with the serial number is located
on the guide rail at the side of the seat.
Other stickers with serial and part numbers
are located on the front of the seat frame
and are visible upon removal of the seat
squab.

-

When ordering parts, always state the serial
number of the seat.
