DAF LF45, LF55 Series. Manual - part 117

1

LF45/55 series

Removal and installation

EXTERNAL CAB COMPONENTS

4-3

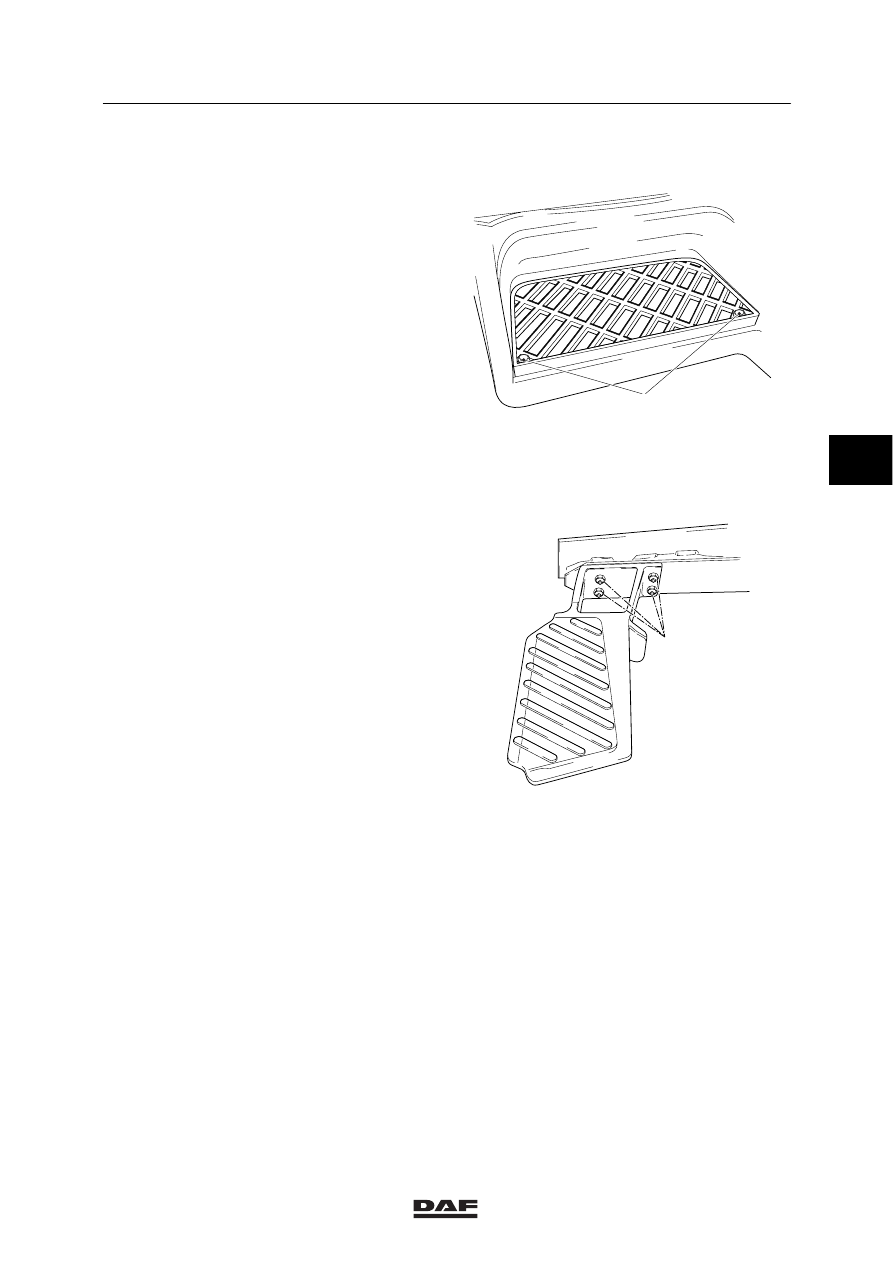

4.2 REMOVAL AND INSTALLATION, ENTRANCE STEP GRILLE

Removing the stepwell and entrance step
support
1.

Remove the attachment bolts (1) from the
stepwell.

2.

Remove the grille.

Installing the stepwell and entrance step
support
1.

Fit the grille.

2.

Secure the grille with the attachment
bolts (1).

1

K1 00 987

4.3 REMOVAL AND INSTALLATION, ENTRANCE STEP SUPPORT

Removing the entrance step support
1.

Tilt the cab forward.

2.

Remove the attachment bolts (1).

3.

Remove the bracket from the entrance step.

Installing the entrance step support
1.

Fit the bracket.

2.

Secure the bracket with the attachment
bolts (1).

3.

Tilt the cab back.

1

K1 01 151

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-4

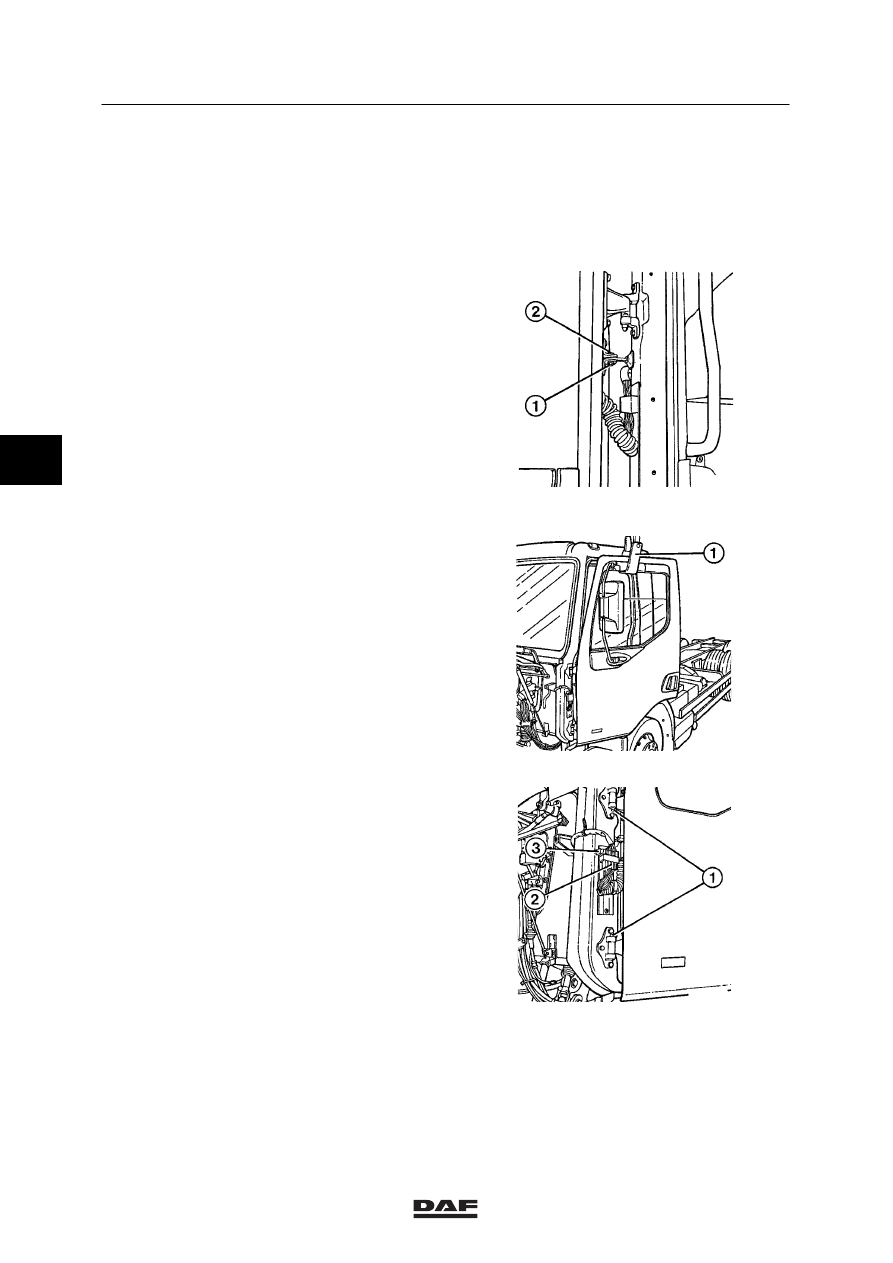

4.4 REMOVAL AND INSTALLATION, DOOR

Removing the door
1.

Remove the corner piece.

2.

Wind the door glass down.

3.

Remove the attachment nut (1).

4.

Remove the pin (2).

K1 00 979

5.

Suspend the door in a hoist using a
sling (1).

K1 00 980

6.

Remove the cover caps (1).

7.

Detach the connector from the holder (3)
and take the connector (2) apart.

8.

Remove the fitted bolts.

9.

Remove the door.

K1 00 981

4

ǹ 0210

1

LF45/55 series

Removal and installation

EXTERNAL CAB COMPONENTS

4-5

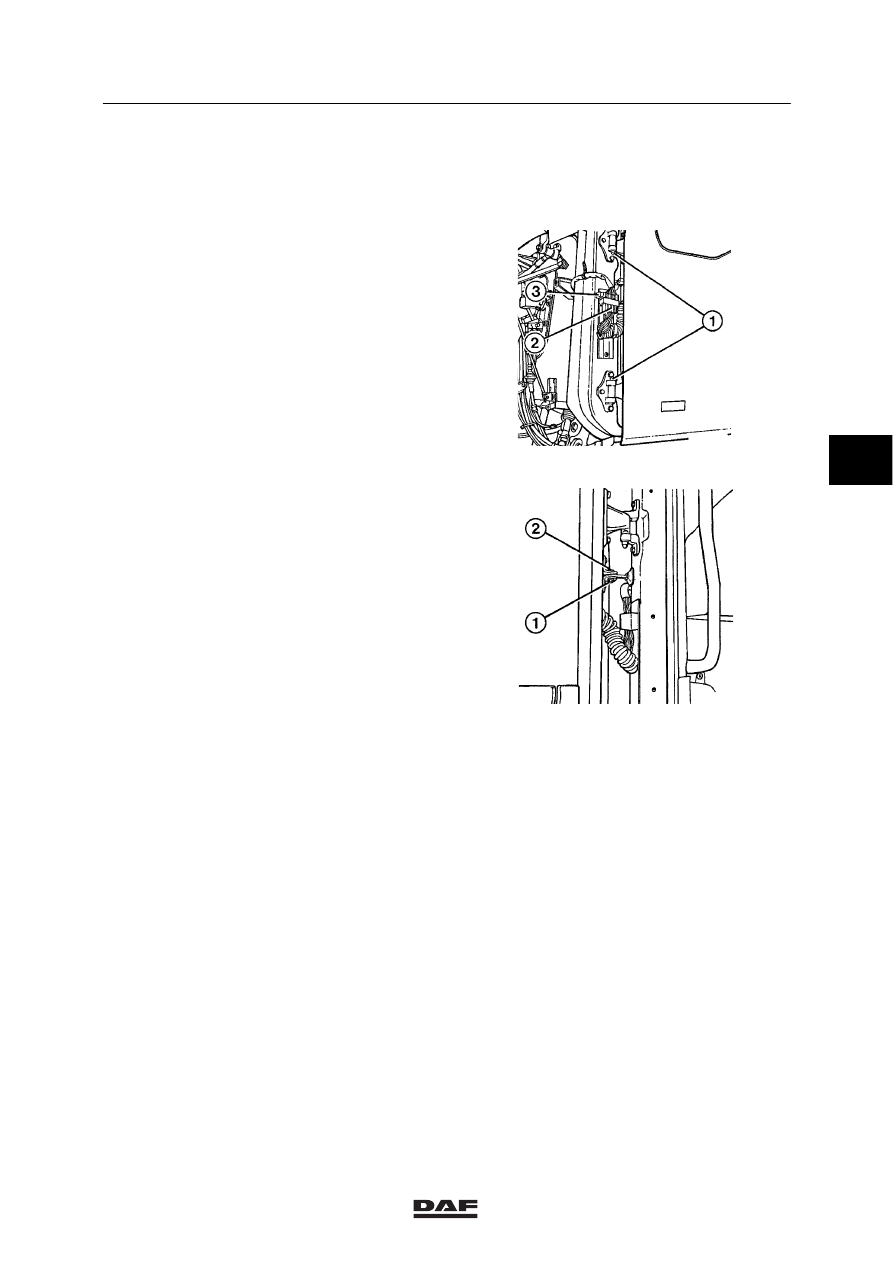

Installing the door
1.

Install the door.

2.

Place the fitted bolts and tighten them.

3.

Fit the cover caps (1).

4.

Reassemble the connector (2) and fit it in
the holder (3).

K1 00 981

5.

Fit the pin (2).

6.

Fit the nut (1).

7.

Remove the hoist and close the door glass.

8.

Fit the corner piece.

K1 00 979

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-6

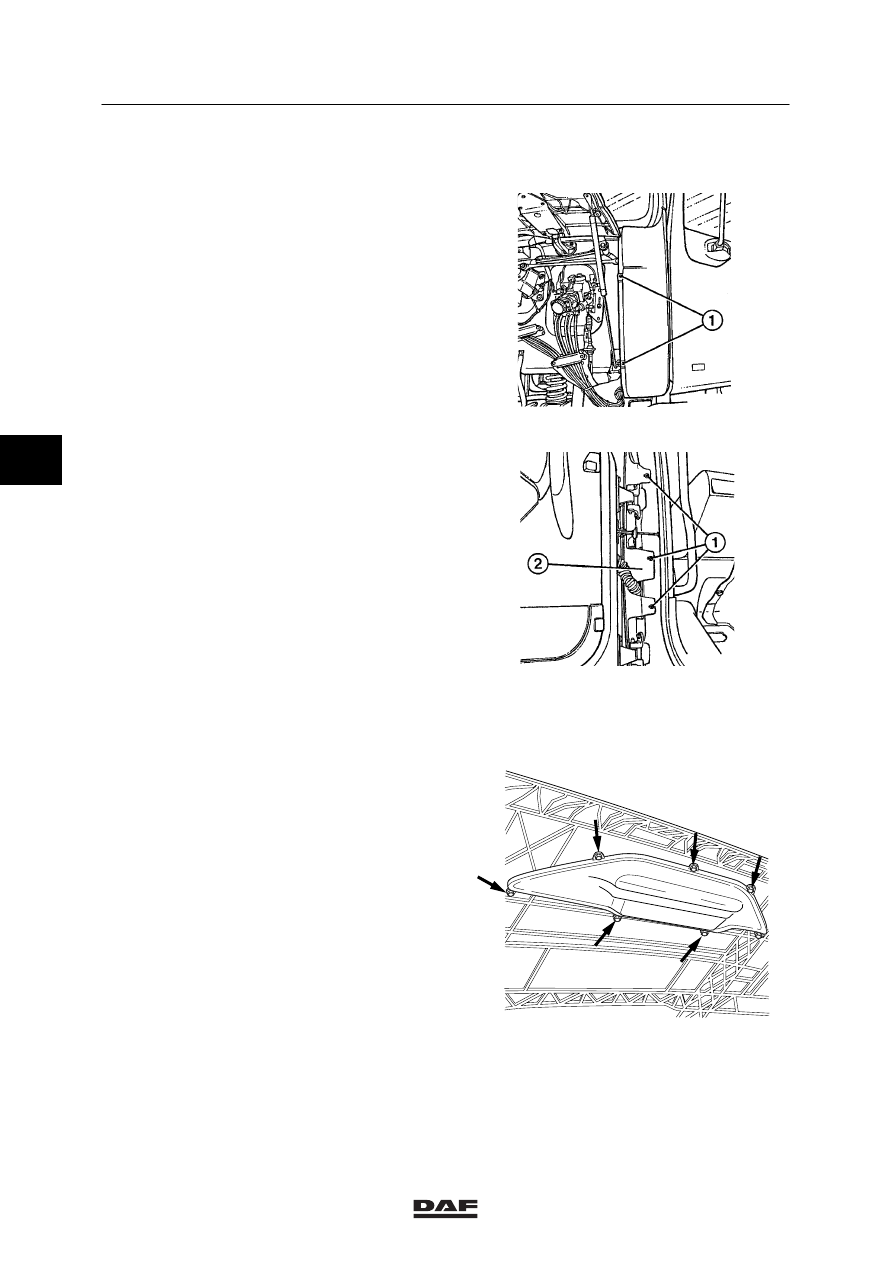

4.5 REMOVAL AND INSTALLATION, CORNER PIECE

Removing the corner piece
1.

Open the grille and remove the attachment
bolts (1).

K1 00 982

2.

Open the door and remove the attachment
bolts (1).

3.

Remove the corner piece (2).

Installing the corner piece
1.

Fit the corner piece.

2.

Secure the corner piece (2) in the door post
and at the front of the cab, using the
attachment bolts (1).

3.

Close the grille.

K1 00 983

4.6 REMOVAL AND INSTALLATION, LATTICE GRILLE

Removing the lattice grille
1.

Open the grille.

2.

Remove the attachment bolts from the
lattice.

3.

Remove the lattice.

Fitting the lattice grille
1.

Fit the lattice.

2.

Secure the lattice using the attachment
bolts.

3.

Close the grille.

K1 00 991

4

ǹ 0210
