1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-7

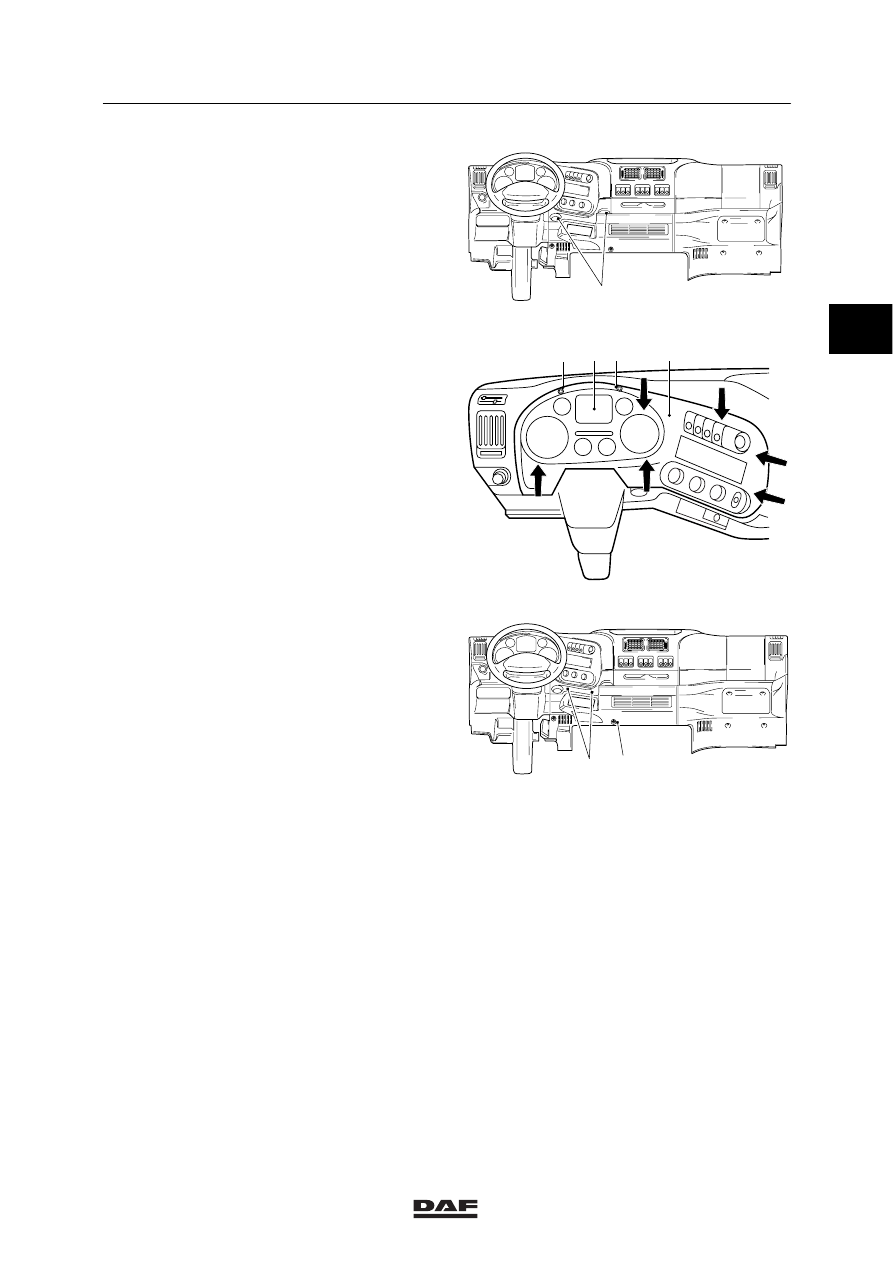

Fitting the lower dashboard panel on driver’s
side
1.

Fit the connector block to the rear of the
dashboard panel using the attachment
bolts.

2.

Fit the connector of the headlamp height
adjustment unit to the dashboard panel.

3.

Fit the dashboard panel using the
attachment bolts (1).

  K1 01 431

1

Installing the instrument panel
1.

Fit the connector of the instrument
panel (3).

2.

Fit the instrument panel (3) to the
dashboard panel using the attachment
bolts.

3.

Push the garnish moulding (2) back onto
the dashboard panel using the mounting
clips. Fix the garnish moulding (2) onto the
dashboard panel using the attachment
bolts (1)

K1 01 430

1

1

2

3

Fitting the engine tunnel dashboard panel
1.

Remove the attachment bolts (1) and the
panel plugs (2). Remove the engine tunnel
cover panel.

2.

Fit the connector of the 12V power supply to
the rear of the engine tunnel dashboard
panel.

K1 01 429

2

1

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-8

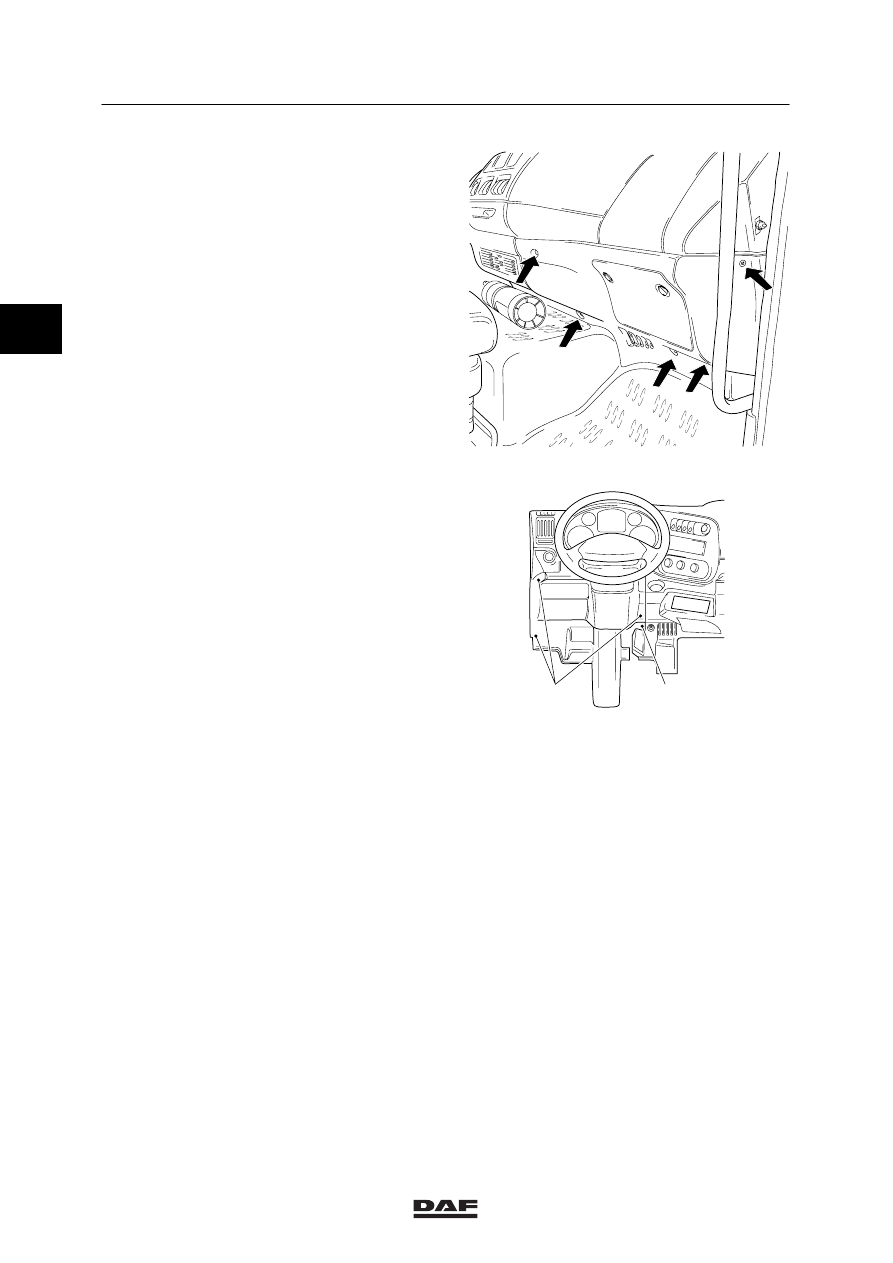

Fitting the lower dashboard panel on
co-driver’s side
1.

Fit the lower dashboard panel on co-driver’s
using the attachment bolts.

K1 01 428

Installing the steering column dashboard
panel
1.

Fit the steering column dashboard panel
using the attachment bolts (1) and panel
plug (2).

K1 01 427

2

1

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-9

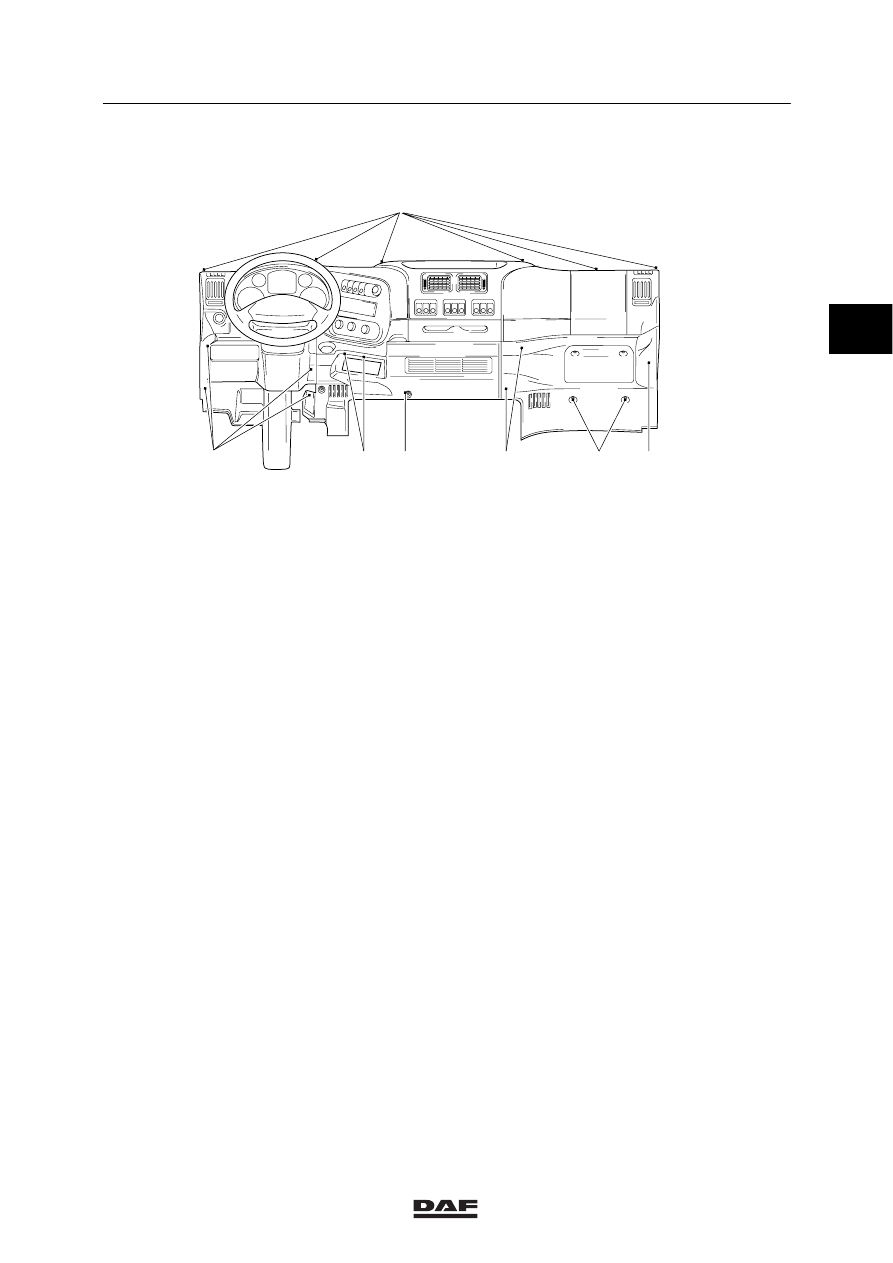

4.3 REMOVAL AND INSTALLATION OF COMPLETE DASHBOARD

K1 01 437

7

1

2

3

4

5

6

Removing the dashboard
1.

Disconnect the earth lead from the battery
terminal.

2.

Remove the attachment bolts and the panel
plug (6). Remove the steering column cover
panel.

3.

Remove the attachment bolts (1), (2) and
(3) and remove the cover panel on
co-driver’s side.

4.

Remove the attachment bolts (4) and the
panel plugs (5). Remove the engine tunnel
cover panel. Remove the connector from
the 12V power supply.

5.

Remove the attachment bolts (7) and
remove the upper cover panel.

6.

Open the grille.

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-10

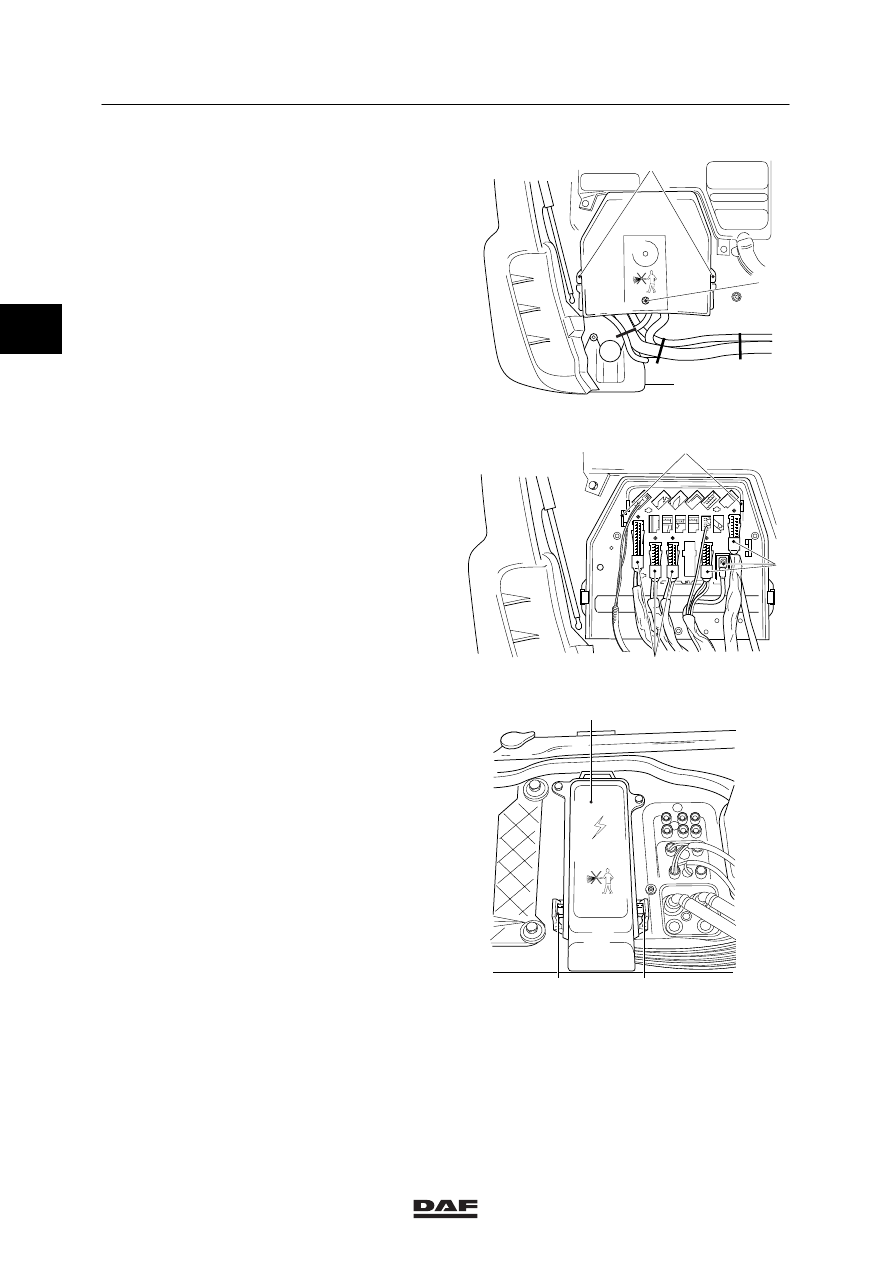

7.

Remove the attachment bolt (1).

8.

Remove the protective cover by pressing
the retainer (2) aside.

K1 00 988

1

2

9.

Detach the connectors (1) from the
connecting block.

10. Press the connecting block retainer (2)

inside and push the complete connecting
block inside.

K1 00 994

2

1

1

11. Remove the cover plate (2) by releasing the

retainer (1).

K100989

2

1

1

2

ǹ 0210
