DAF 95XF. Manual - part 849

1

SEATS

General

2-6

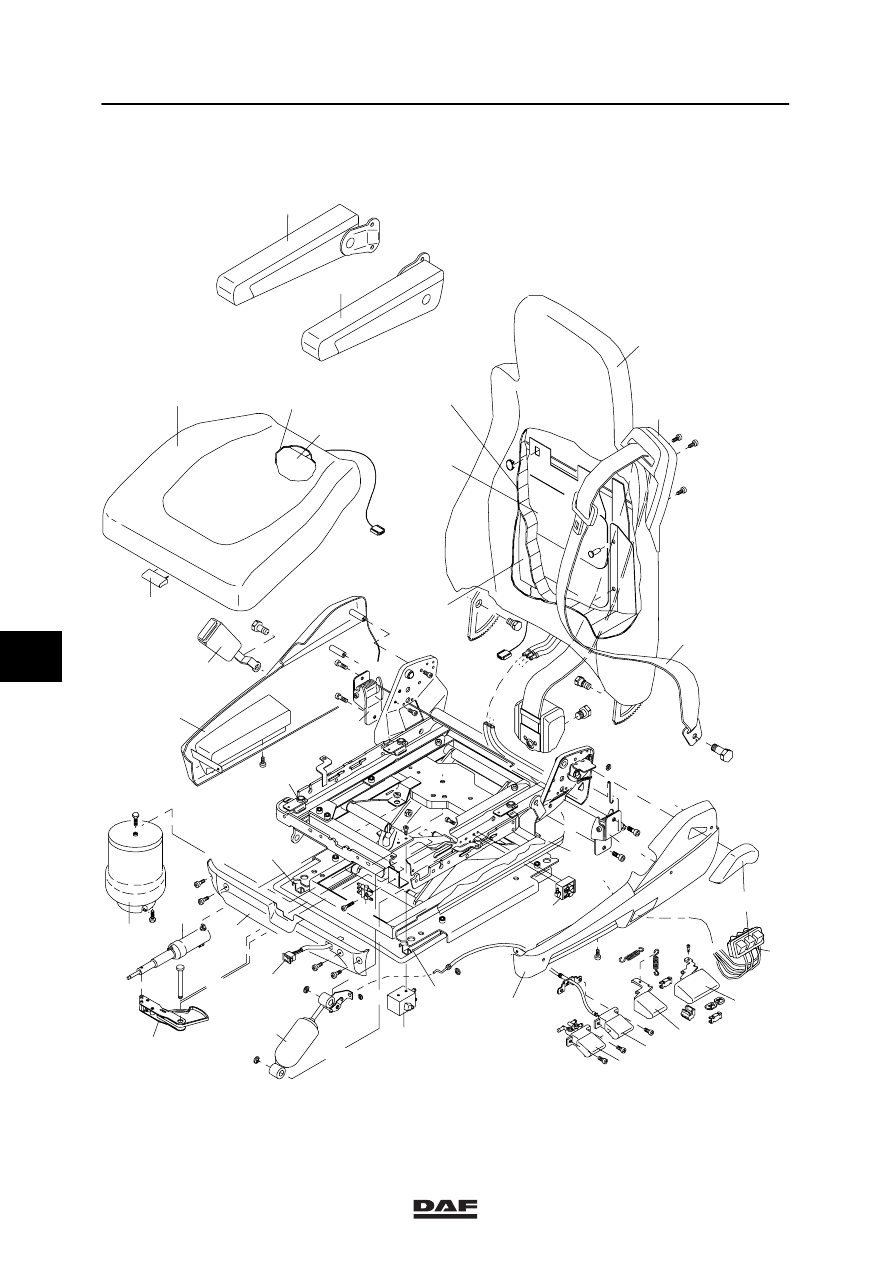

2.4 OVERVIEW DRAWING, HIGH LUXURY MODEL ISRI 6800

K100484

81

80

60-63

67-70

75

47-50

51

55

17

10

45

65

13

6,8

25

23

14

26

52

22

24

27

5,7

11,12

16

9

20

19

18

21

15

29

17

46

44

40-43

7

ᓻ 0209

1

General

SEATS

2-7

Item

Description

Note

1-4

System

covers items 5-29

5-8

Cousin guides

9

Rubber bellows with fastening material

not shown

10

Guide for seat cushion adjustment (SKTE)

11-13

Side covers

14

Front cover

15

Pneumatic lumbar support assembly

LWS = 1 or 2 switch buttons, IPS = 3
switch buttons

16

Height control valve

17

Back rest adjuster

Y-section (if any) not shown

18

Quick-release valve assembly

20

Tilting control button

21

Height control knob

22

Shock absorber assembly

23

Air suspension assembly

24

Control disc assembly

25

Adjustment cylinder assembly

26

“Or”-element, complete

27

Level control valve assembly

28

Connections/air pipes

not shown

29

Button (back) and switch buttons for LWS/IPS

40-43

Backrest assembly

44

Seat belt cover

45

Seat belt lock without contact switch

46

3-point seat belt

47-50

Backrest cover

51

Air reservoirs LWS/IPS

52

Seat heating switch

60-63

Seat cushion assembly

65

Seat cushion adjuster

67-70

Seat cushion cover

80-81

Arm rests

7

ᓻ 0209

1

SEATS

General

2-8

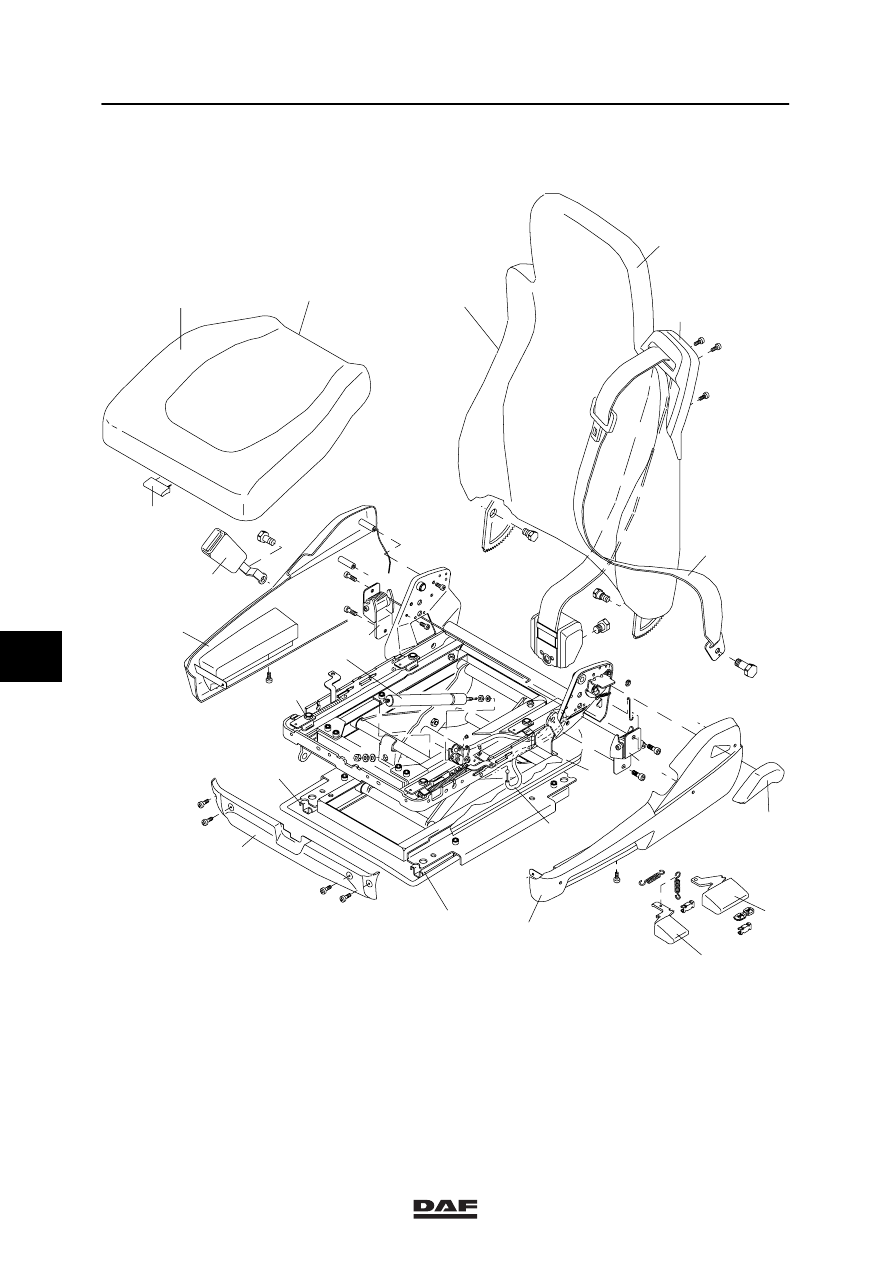

2.5 OVERVIEW DRAWING, LUXURY MODEL ISRI 6800

K100485

60

67

65

45

13

17

26

10

6,8

14

5,7

9

17

27

11

29

21

20

46

47

40

44

7

ᓻ 0209

1

General

SEATS

2-9

Item

Description

Note

1-2

System

covers items 5-29

5-8

Cousin guides

9

Rubber bellows with fastening material

not shown

10

Guide for seat cushion adjustment (SKTE)

11-13

Side covers

14

Front cover

17

Back rest adjuster

Y-section (if any) not shown

20

Tilting control button

21

Height control knob

26

Gas spring with mounting material

27

Adjuster cable assembly

29

Button (back)

40

Backrest assembly

44

Seat belt cover

45

Seat belt lock without contact switch

46

3-point seat belt

47

Backrest cover

60

Seat cushion assembly

65

Seat cushion adjuster

67

Seat cushion cover

7

ᓻ 0209
