1

CAB SUSPENSION

General

2-2

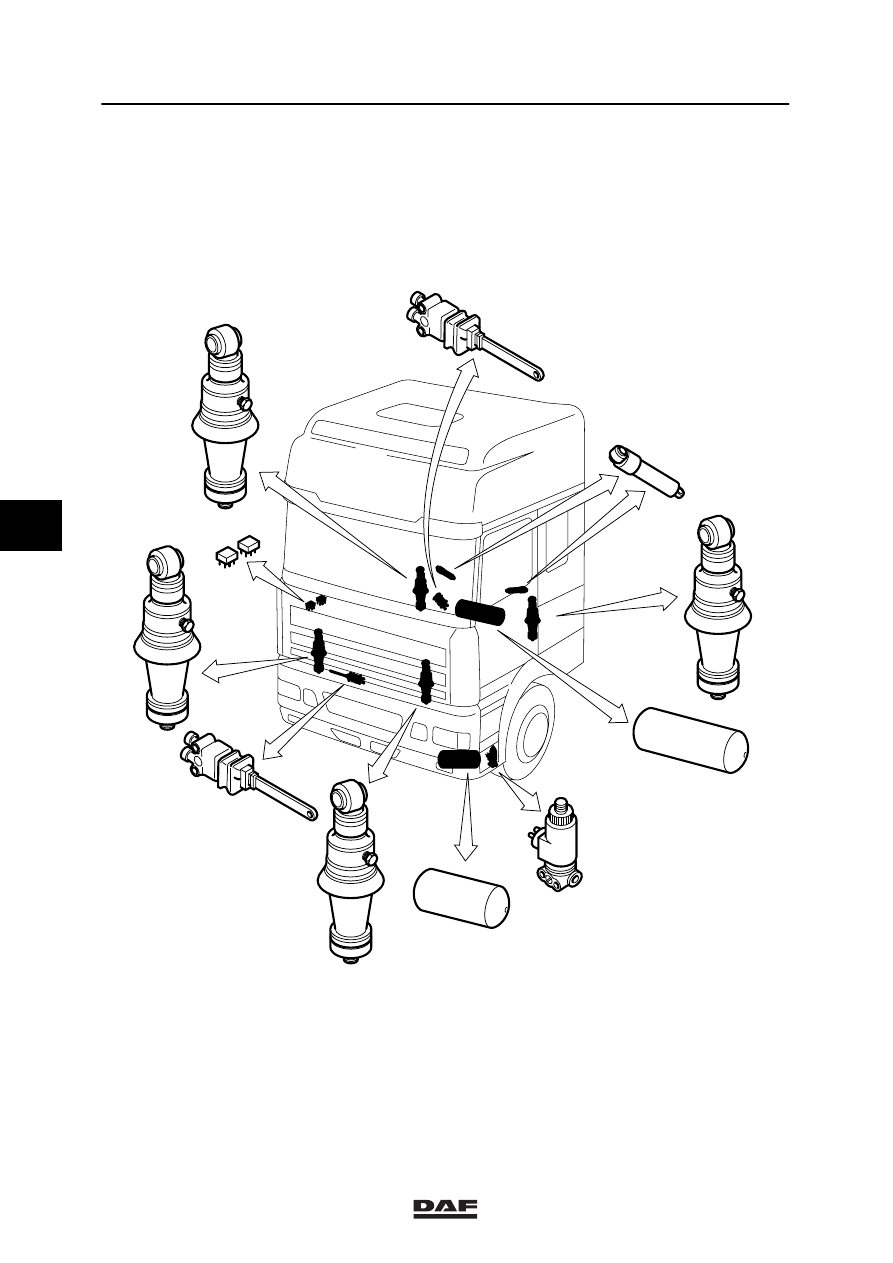

2.2 PRINCIPLE OF AIR SUSPENSION

The air suspension consists of an air bellows
with an internal shock absorber.
The system is fitted with height control valves
and an electropneumatic valve at the front which
is used to disable the height control.

8

5

8

6

9

10-11

7

5

4

1

2-3

K100441

5

ᓻ 0209

1

General

CAB SUSPENSION

2-3

Item

Description

Location

Note

1

Height control valve

Rear right-hand side of the cab

2

Cab suspension relay

Central fuse box, cab

3

Relay

Central fuse box, cab

4

Height control valve

Non-driver side behind front grille

5

Spring element

Left- and right-hand sides under cab front

6

Height control disable
valve

Front left behind bumper

7

Air reservoir

Front left underneath bumper

Capacity
7 litres

8

Spring element

Left- and right-hand sides under cab rear

9

Approximation switch

In left-hand cab lock

10

Air reservoir

Central rear of the cab

Capacity
7 litres

11

Horizontal damper

Left- and right-hand sides under cab rear

5

ᓻ 0209

1

CAB SUSPENSION

General

2-4

1000

1010

1209

G036

E511

30

87

C020

A000

C021

3475

D722 D759

87A

E013

E030

M

P

1

2

1

2

G036

85

4602

86

CTE
(13)

4589

4

1

2

5

3

G297

G297

3412

1104

D758

2

F616

4

1

CWS
(A11)

B294

K100812

Basic codes

Description

B294

Valve at front, switching off cab suspension height control

D758

Diode to prevent feedback CWS

D759

Diode to prevent feedback to brake lights

D722

Diode to prevent feedback CTE

E030

Fuse, brake lights, 10A

E013

Fuse, horn, 10A

G036

Brake light relay

G297

Cab air suspension relay

F616

Cab locking sensor

E511

Brake light control switch

5

ᓻ 0209

1

General

CAB SUSPENSION

2-5

When the brakes are operated, valve B294 is
activated through relay G036, causing the
height control to block (connection between the
height control valve and the cab air suspension
is interrupted).
The height control is also blocked if relay G297
is activated. This situation occurs when the cab
is tilted (switch F616 is closed).

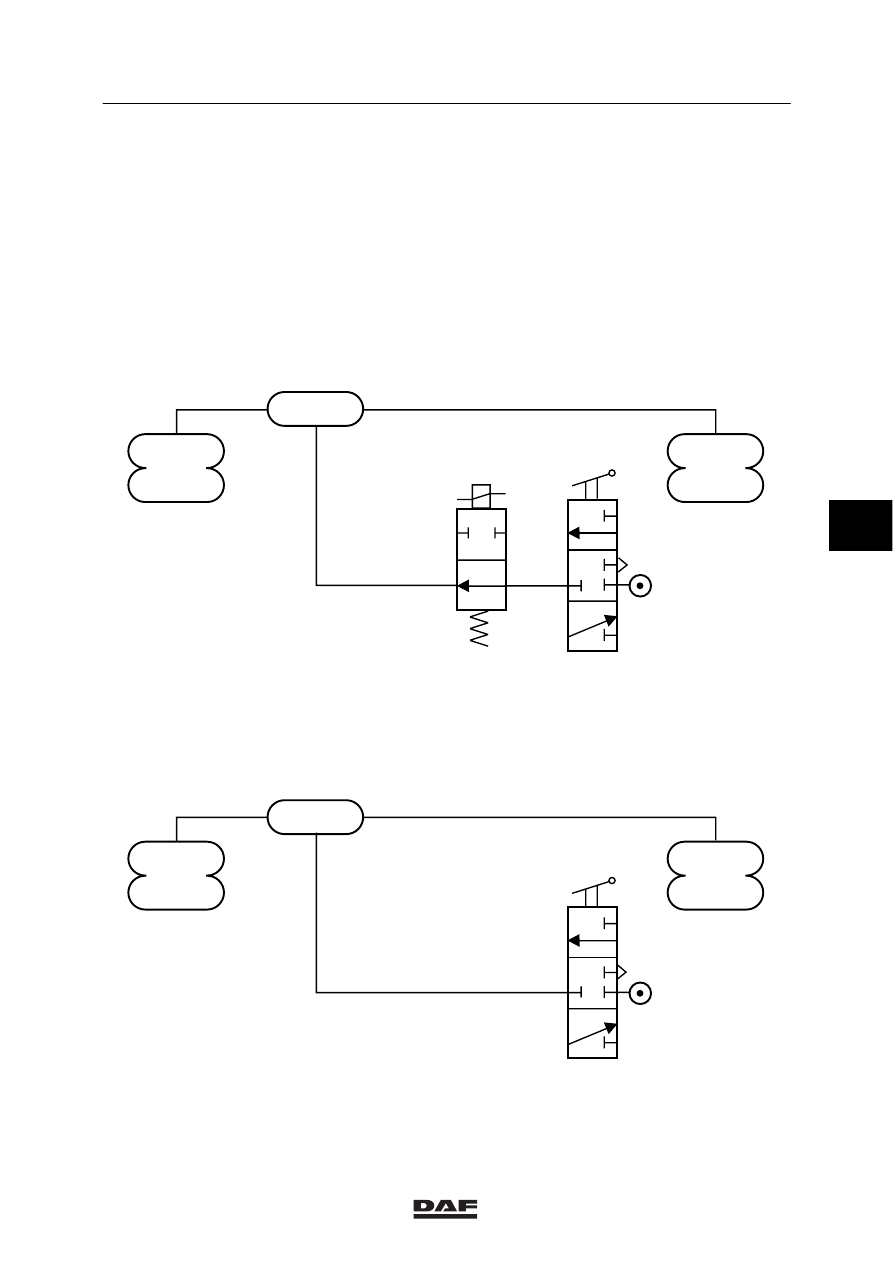

Pneumatic diagram of cab air suspension

1

7 ltr

7 ltr

B 294

1

K100382

A

B

5
