1

EXTERNAL CAB COMPONENTS

Removal and installation

4-22

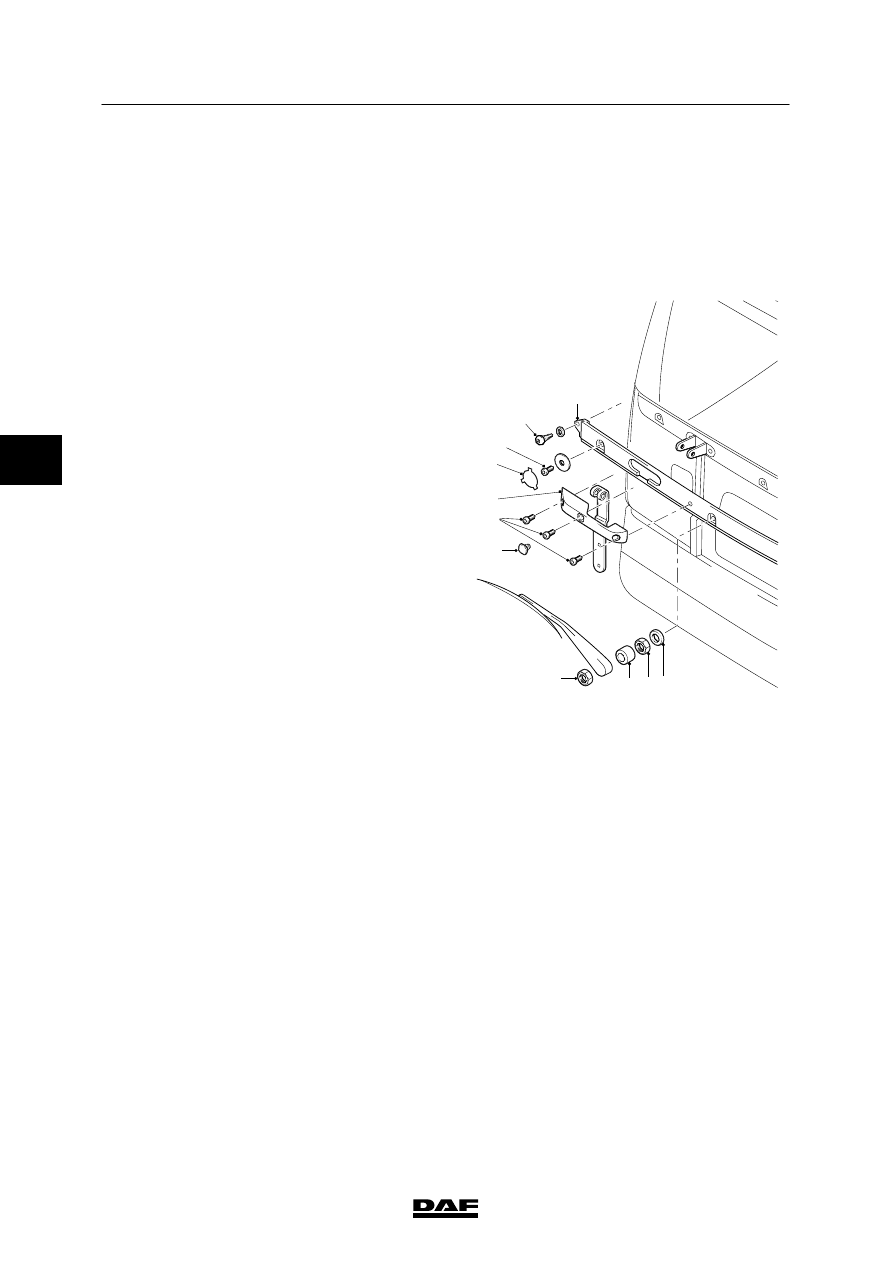

Installing the windscreen wiper panel

Note:
Apply silicone sealant (all round) to all threaded
holes of the attachment bolts and screws, and to
the attachment bolts and screws fitted in the cab
front. The purpose of this is to prevent water
from penetrating the cab.

1.

Fit the windscreen washer supply hose to
the manifold and fit the windscreen wiper
panel (1) to the cab. Make sure that the
windscreen washer hoses are not kinked
and do not get pinched off when installing
the windscreen wiper panel.

2.

Fit the handles (8) with the attachment bolts
(7) and press the caps (6) into the handles.

3.

Fit the washers (2), locknuts (3) and covers
(4). Tighten the locknuts (3) to the specified
torque. See “Technical data”.

4.

Fit the attachment bolt (10) and cap (9).

5.

Fit the attachment bolts (11) to the ends of
the windscreen wiper panel.

6.

Fit the two covers across the linkage of the
windscreen wiper system.

7.

Fit the cab grille.

8.

Fit the windscreen wiper arms (windscreen
wipers in horizontal position) and the
windscreen wiper hoses.

9.

Fit the attachment nuts (5) of the
windscreen wiper arms. Tighten the nuts to
the specified tightening torque, see
”Technical data” and close the covers of the
windscreen wiper arms.

4

11

10

9

8

3 2

K1 01 461

5

6

7

1

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-23

4.13 REMOVAL AND INSTALLATION, WINDSCREEN WIPER MECHANISM

Removing the windscreen wiper mechanism
Before replacing the wiper linkage, the following
points must be observed:

-

If the balls of the wiper linkage are worn,
replace them as well as the linkage.

-

Use proper tools when disassembling the
old wiper linkage in order to avoid damaging
the seals.

-

Use FINA Ceran grease when fitting a new
wiper linkage.

-

When fitting a new linkage, never hit the
sealing covers of the linkage with a hammer
or other hard object. These covers are only
1 mm thick and might suffer damage in this
way.

-

If the motor spindle shows evidence of axial
play, replace the motor. This play will cause
excessive wear to the wiper linkage.

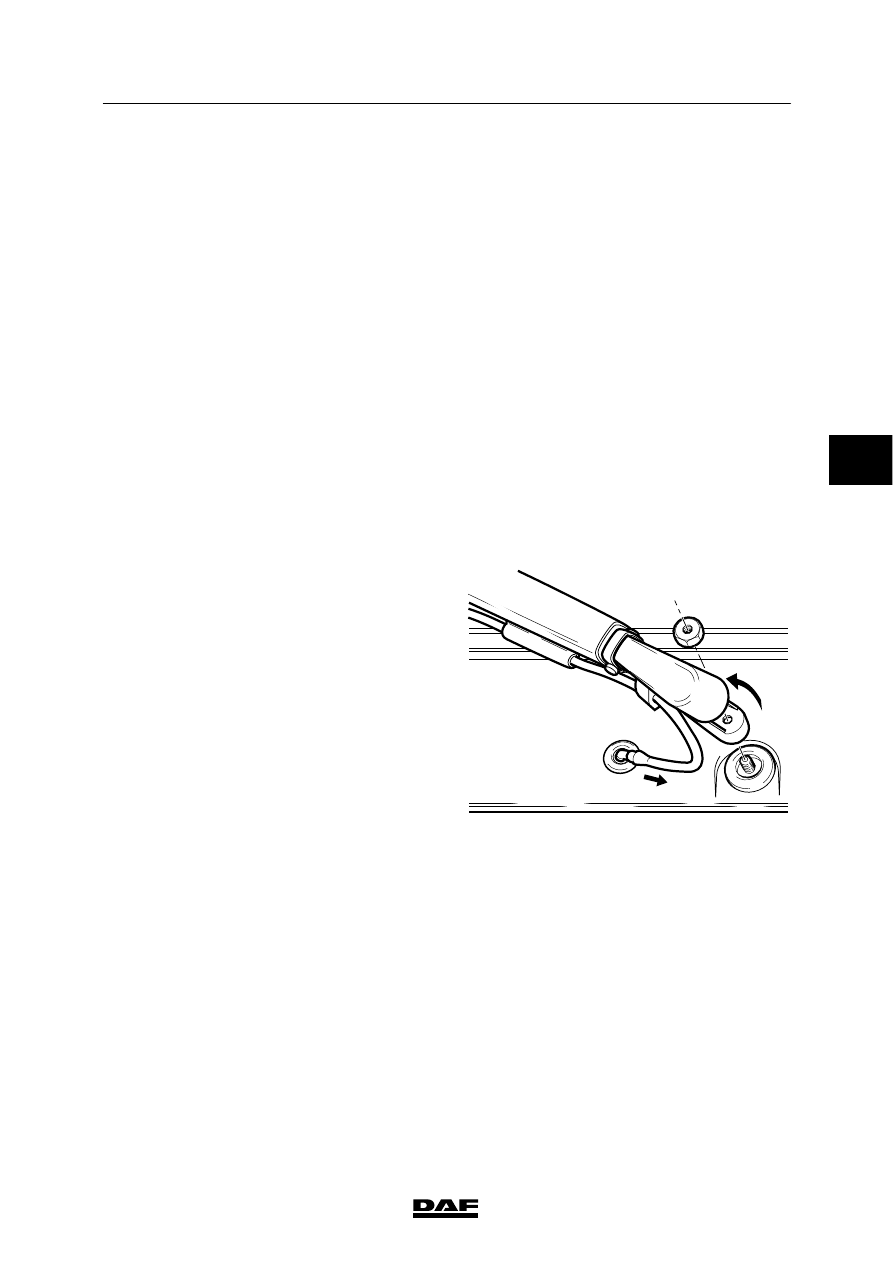

Removing the windscreen wiper mechanism
1.

Open the windscreen wiper arm covers.

2.

Remove the attachment nuts of the
windscreen wiper arms.

3.

Remove the windscreen washer fluid hoses
and remove the windscreen wiper arms.

K1 00 654

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-24

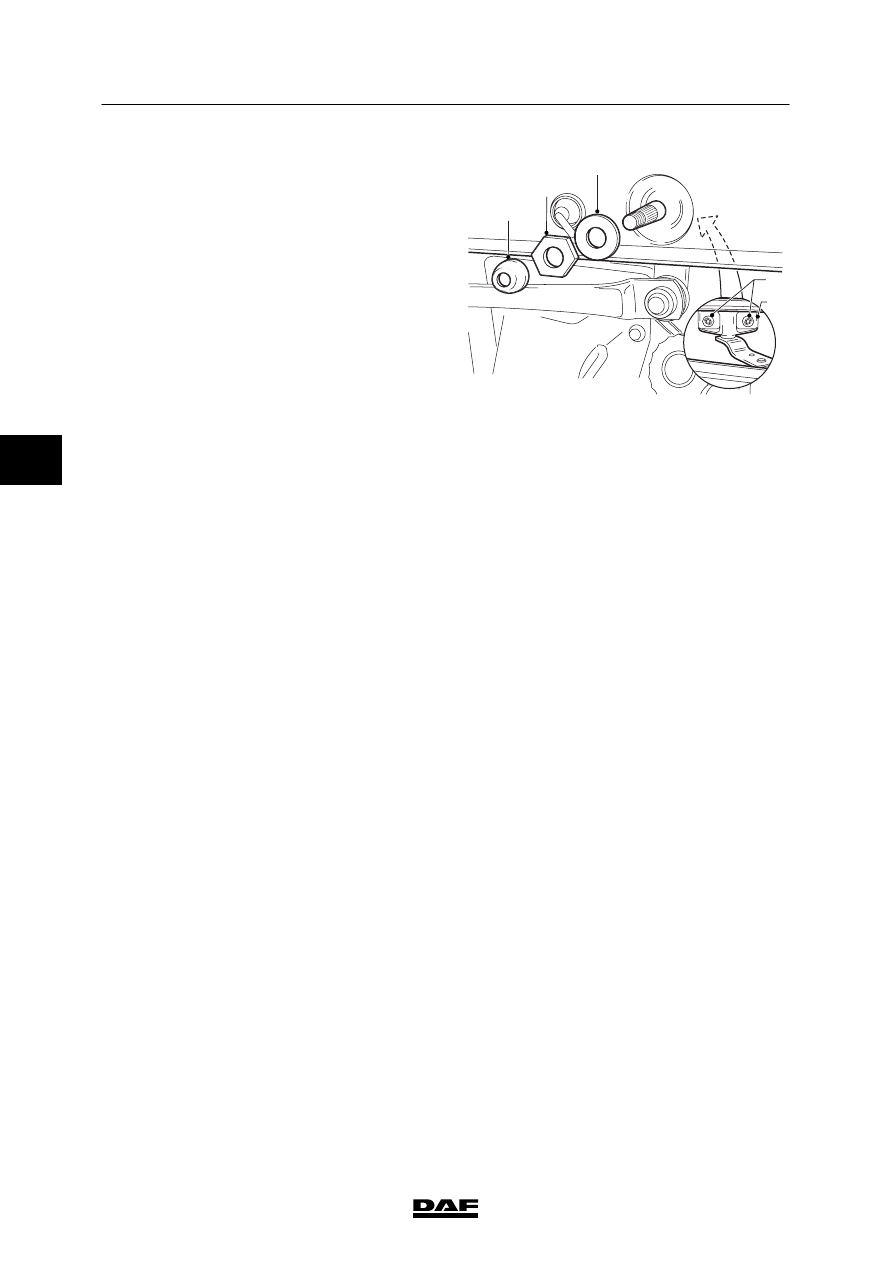

4.

Remove the covers (1), locknuts (2) and
washers (3) of the windscreen wiper arm
spindles.

5.

Remove the cab grille.

6.

Remove the two covers across the wiper
linkage.

7.

Turn the crank of the windscreen wiper
arms and remove the nut of the windscreen
wiper motor spindle.

8.

Using a plastic hammer, carefully tap the
end of the windscreen wiper motor spindle
and take the crank off the motor spindle.

9.

Remove the attachment bolts (4) of the
brackets of the wiper linkage (5).

10. Remove the wiper linkage.

Installing the windscreen wiper mechanism

Note:
Apply silicone sealant (all round) to all threaded
holes of the attachment bolts and screws, and to
the attachment bolts and screws fitted in the cab
front. The purpose of this is to prevent water
from penetrating the cab.

1.

Fit the wiper linkage and secure it with the
attachment bolts.

2.

Fit the washers, locknuts and covers of the
windscreen wiper arm spindles. Tighten the
locknuts to the specified torque. See
”Technical data”.

3.

Set the windscreen wiper motor in the
neutral position by switching it briefly on and
off, using the control switch.

4.

Put the windscreen wiper linkage in the
neutral position and fit the crank with the
attachment nut to the windscreen wiper
motor spindle. Tighten the nut to the
specified tightening torque, see ”Technical
data”.

4

3

2

1

5

K1 01 464

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-25

5.

Fit the windscreen wiper arms (windscreen
wipers in horizontal position) with the
attachment nut. Tighten the attachment nuts
to the specified torque. See ”Technical
data”.

6.

Connect the windscreen washer hoses and
close the windscreen wiper arm covers.

7.

Operate the windscreen wiper motor and
check the windscreen wiper mechanism for
proper operation.

8.

Fit the two covers across the wiper linkage.

9.

Fit the cab grille.

4
