DAF 95XF. Manual - part 817

1

EXTERNAL CAB COMPONENTS

Inspection and adjustment

3-4

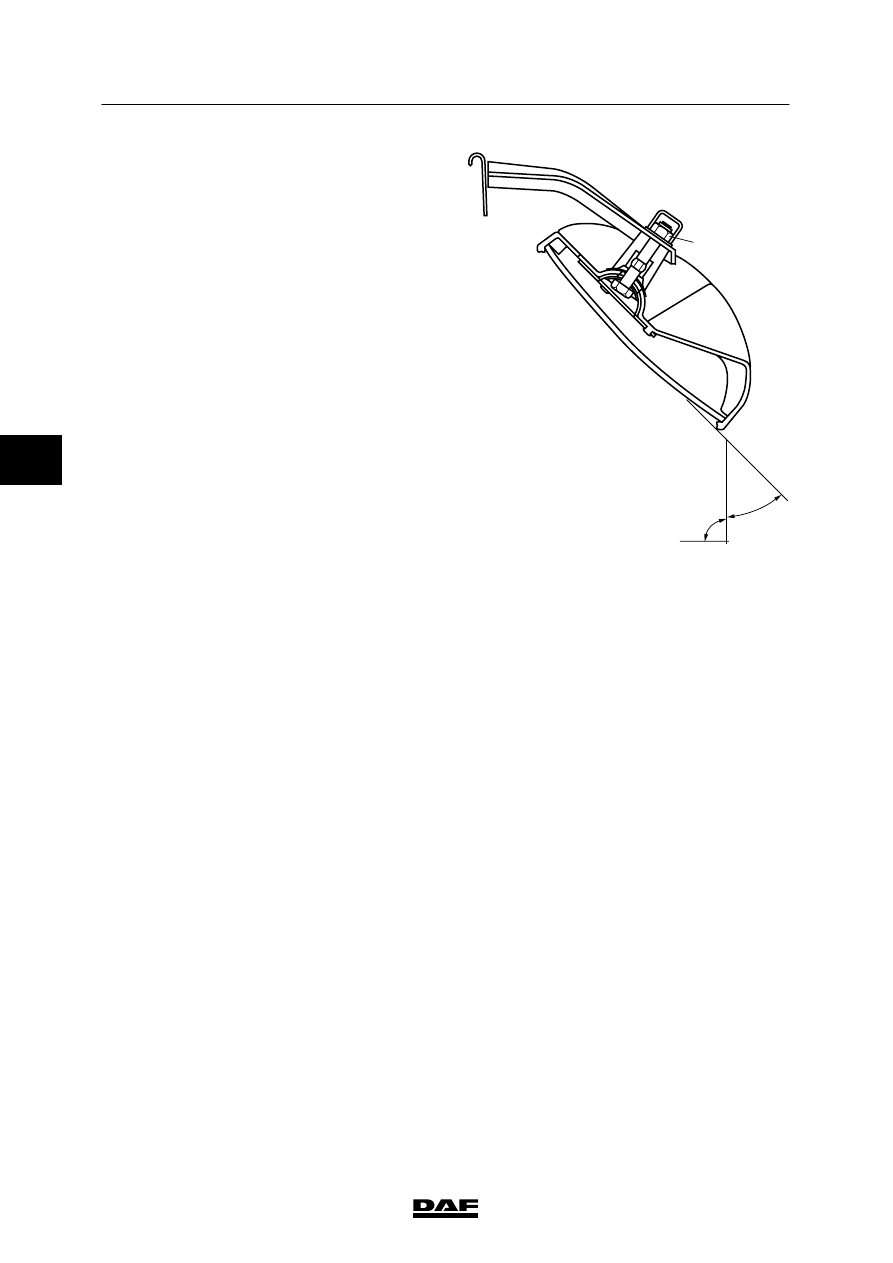

Adjustment, pavement mirror
1.

Remove the cap of adjusting nut (C) at the
top of the mirror.

2.

Slacken the nut a few turns until the mirror
can move freely.

3.

Adjust the mirror until it forms a right angle
(angle A) to the floor (angle B = 45

_).

Lengthways the mirror should run parallel to
the side of the vehicle.

4.

Tighten the bolts to the specified tightening
torque. See ”Technical data”.

B

A

C

K100236

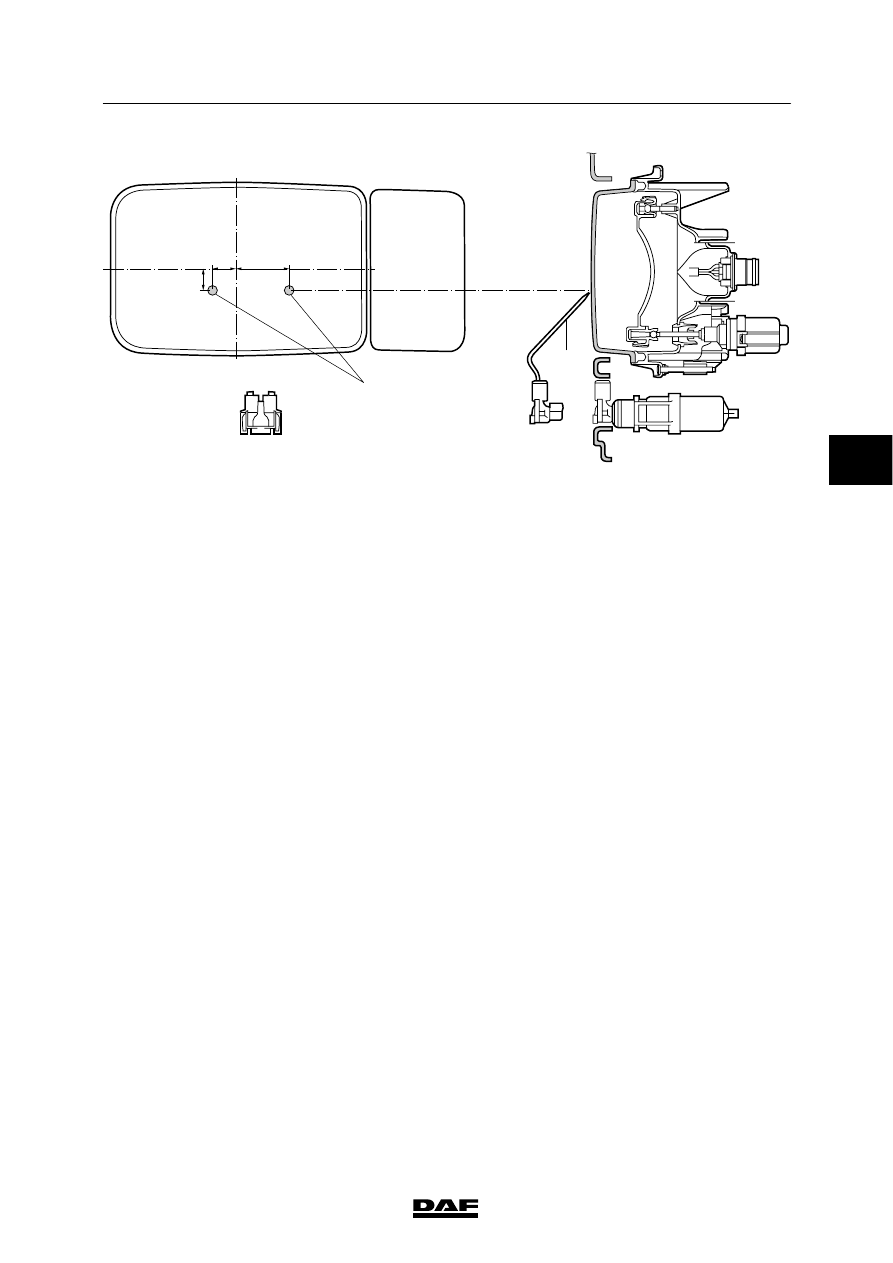

3.3 INSPECTION AND ADJUSTMENT, HEADLIGHT WASHING SYSTEM

1.

Using a felt pen, draw two adjustment
points from the centre on the headlight
glass. Determine the location of these
adjustment points using the drawing. The
outer adjustment point should always be
58 mm away from the headlight centreline.
The situation shown here applies to the
right-hand headlight glass. The mirror
image of this drawing applies to the
left-hand headlight glass.

4

ᓻ 200345

1

Inspection and adjustment

EXTERNAL CAB COMPONENTS

3-5

27

58

27

K100820

1

2

2.

Pull the telescope out and fix it in the
extreme position.

3.

Place the special tool (2)
(DAF no. 0694939) with the short bent side
in one of the nozzle tips and adjust by
turning it in such a manner that the long
side of the adjusting tool points to the
headlight glass.

4.

Repeat this procedure for the other nozzle
tip.

Note:
The high-pressure pump of the headlight
washing system supplies a pressure of 2.5 bar.
The pipes from the pump to the washing system
are therefore armoured.
When replacing them, always make sure that
armoured pipes are fitted. From the
high-pressure pump there is one pipe to the
crosspiece. From the crosspiece there is one
pipe to the left-hand and one pipe to the
right-hand spray telescope. Both pipes must be
of the same length to ensure proper functioning
of the system.

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Inspection and adjustment

3-6

3.4 INSPECTION AND ADJUSTMENT, HEADLIGHTS

Inspection and adjustment, headlights

Note:
Use adjustment equipment to check and adjust
the headlights.

1.

Place the unladen vehicle with the specified
tyre pressure on a flat and level surface.

2.

Check in the cab that the control knob of the
headlight levelling is set to ”0”.

3.

Check the headlight levelling. See
”Technical data” for the specified height
adjustment.
The specified height adjustment is also
shown on a sticker on the inside of the
corner section around the headlight.

4.

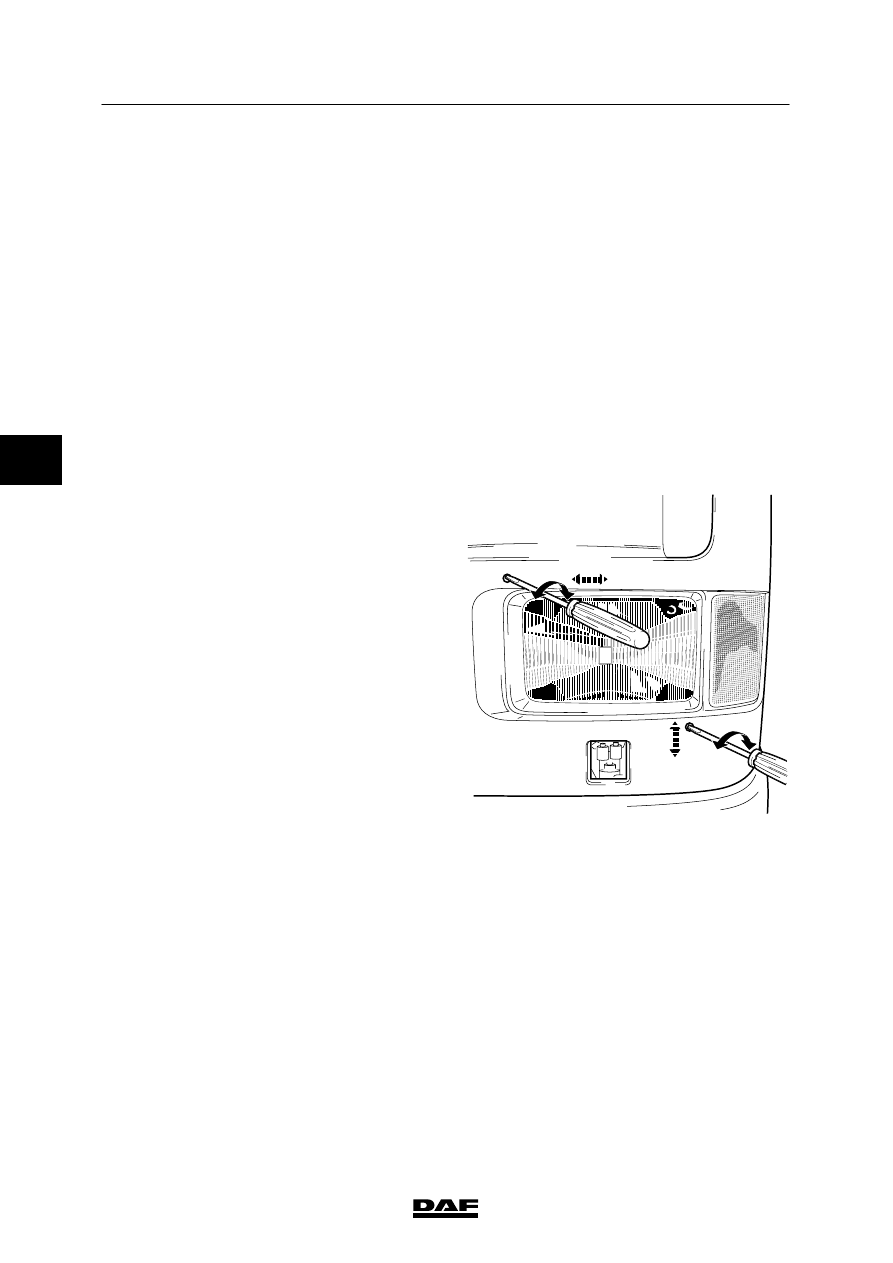

If necessary, adjust the headlights:
-

using adjusting screw 1 the headlight
can be adjusted vertically.

-

using adjusting screw 2 the headlight
can be adjusted horizontally.

1

2

K1 01 481

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-1

4. REMOVAL AND INSTALLATION

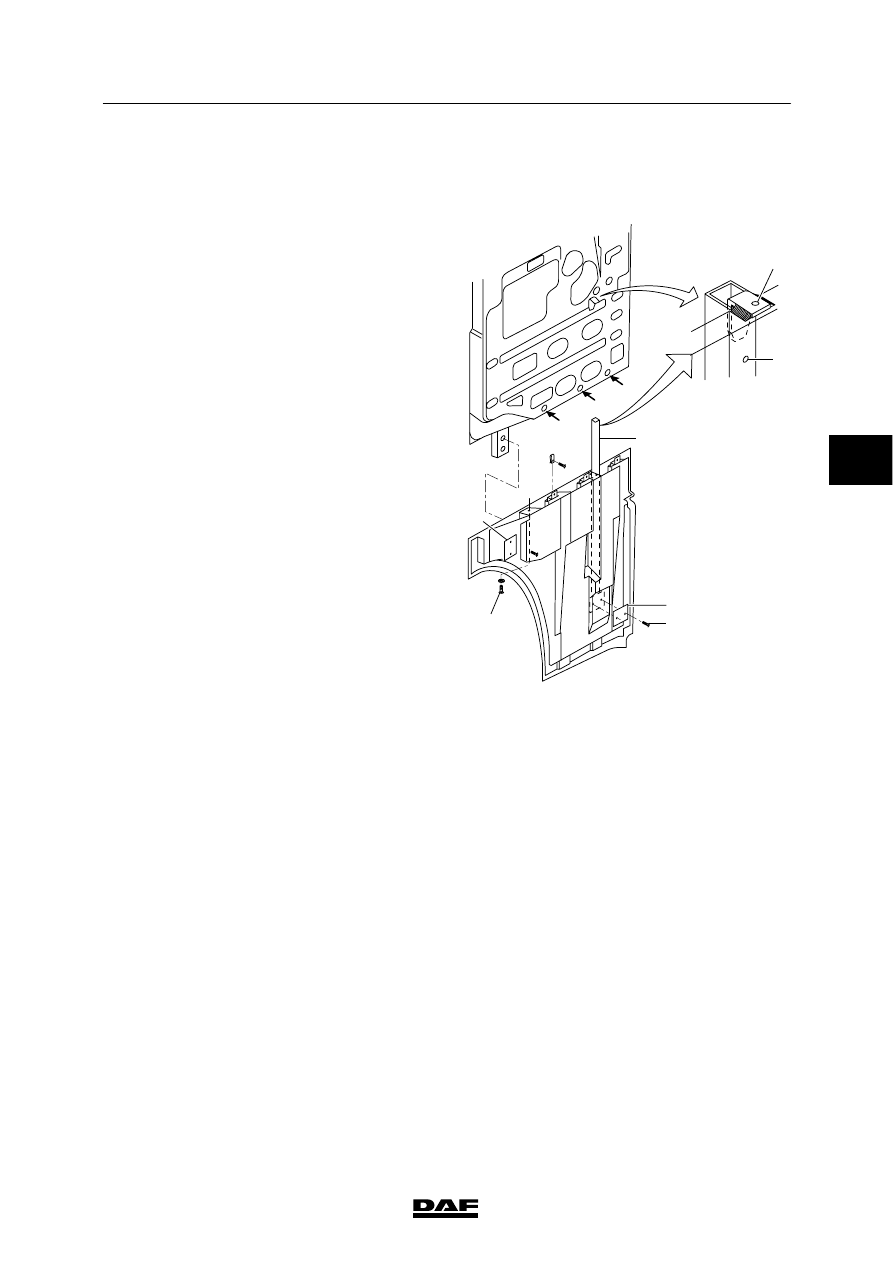

4.1 REMOVAL AND INSTALLATION, DOOR EXTENSION

Removing the door extension
1.

Remove the three attachment bolts (A) on
the underside of the door upholstery.

2.

Remove the two attachment screws and the
attachment plate (D).

3.

Remove the six attachment screws (B) and
take the extension off the door.

4.

If necessary, remove the side-impact bar (F)
by removing the two screws (G) and the
plate (H).

Installing the door extension
1.

If necessary, fit the side-impact bar (F).
Hand-tighten this bar using attachment
plate (H).

2.

Slide the side-impact bar into the door
opening. Make sure that the tip of the bar
aligns with the lip (K) in the door. Fit the
extension to the door by hand-tightening the
attachment screws.

3.

Hand-tighten the three attachment bolts into
the interior upholstery.

4.

Make sure the extension is properly aligned
with the upper part of the door. Then tighten
the connections firmly.

K100360

F

A

G

H

F

K

B

D

4
