INTERNAL CAB COMPONENTS

Removal and installation

4-12

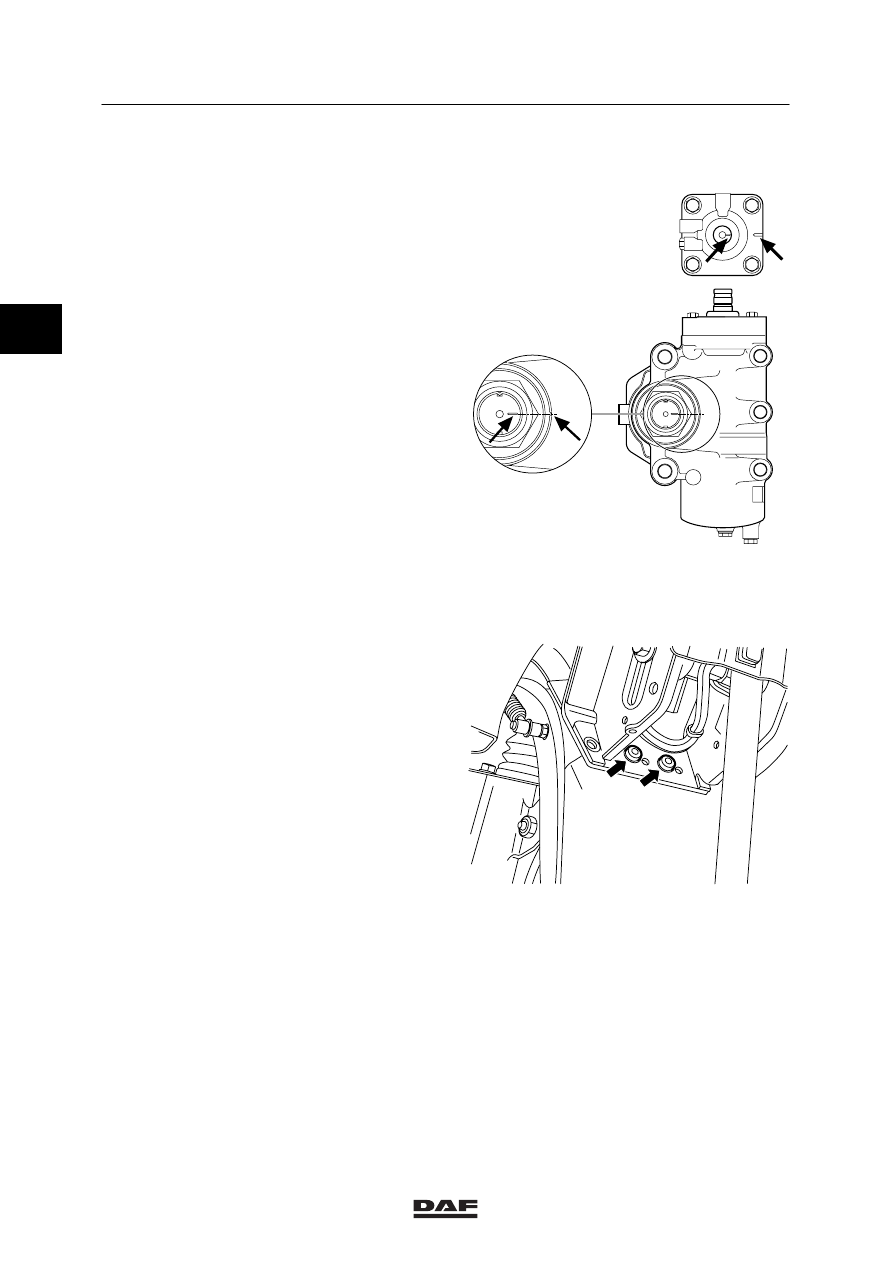

4.11 REMOVAL AND INSTALLATION, STEERING COLUMN

Removing steering column
1.

Set the steering gear in the central position,
check this using the marks on the steering
box.

2.

Remove the steering column panels.

3.

Disconnect the earth terminal from the
batteries.

4.

Remove the steering wheel.

5.

Remove the multi-function switches and the
ignition switch.

6.

Remove the bracket holding the height
setting switch.

7.

Disconnect the air pipes from the control
valve and plug the supply pipe.

8.

Loosen one of the universal joints of the
steering shaft (which one depends on the
operation to be performed; either the
universal joint beneath the steering wheel or
the universal joint on the steering box).
Before loosening, mark the position of the
universal joint versus the steering shaft.

S7 00 166

9.

Remove the attachment bolts at the bottom
of the steering column.

10. Remove the steering column.

K100799

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-13

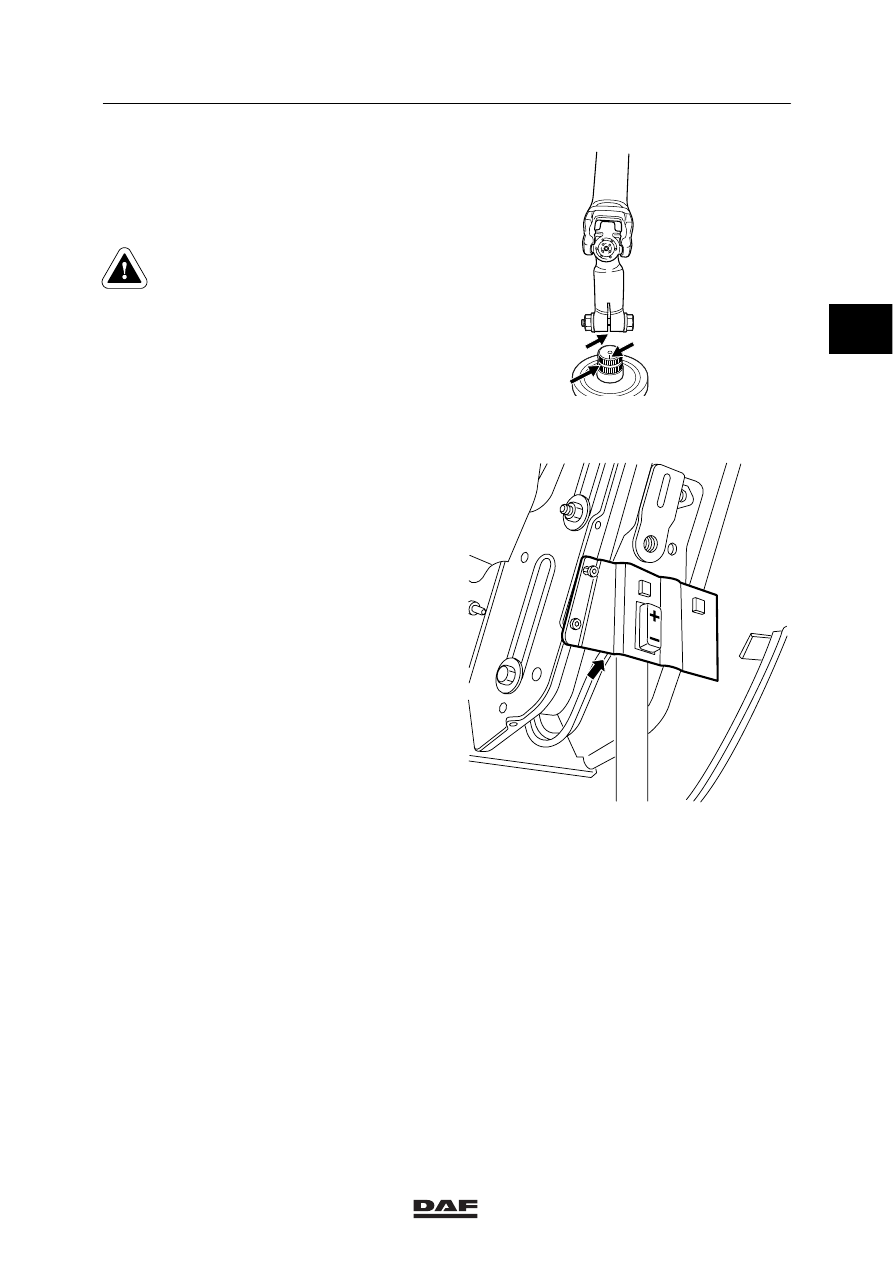

Installing steering column
1.

Fit the universal joint on the splines of the
steering shaft or steering box. Line up the
groove (A) in the clutch with mark (B) on the
steering shaft or steering box.

Check that the universal joint is
correctly in place on the steering
shaft or steering box so that the
attachment bolt can be put in the
notch (C).

2.

Only fit a new attachment bolt with nut to
the universal joint. Tighten the bolt to the
specified tightening torque, see “Technical
data”.

3.

Connect the air pipes to the control valve.

K1 01 353

A

C

B

4.

Fit the bracket holding the height setting
switch.

5.

Fit the ignition lock and multi-function
switches.

6.

Install the steering column panels.

7.

Fit the steering wheel.

K100434

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-14

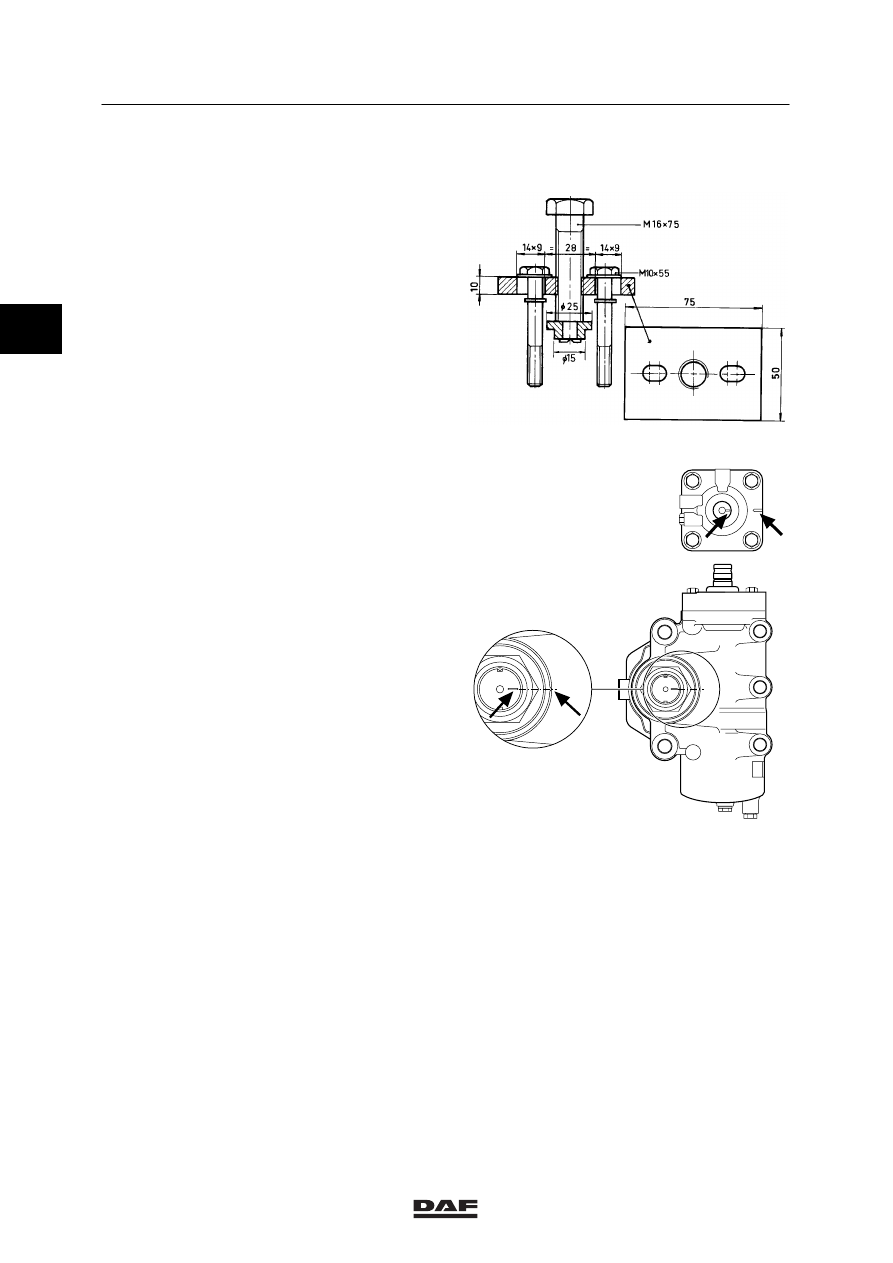

4.12 REMOVAL AND INSTALLATION, STEERING WHEEL

Note:
The special tools required to remove the
steering wheel cannot be obtained from DAF.
These tools should be manufactured by yourself
according to the drawing.

S7 00 065

Removing steering wheel
1.

Place the steering gear in the central
position using the markings on the steering
box.

S7 00 166

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-15

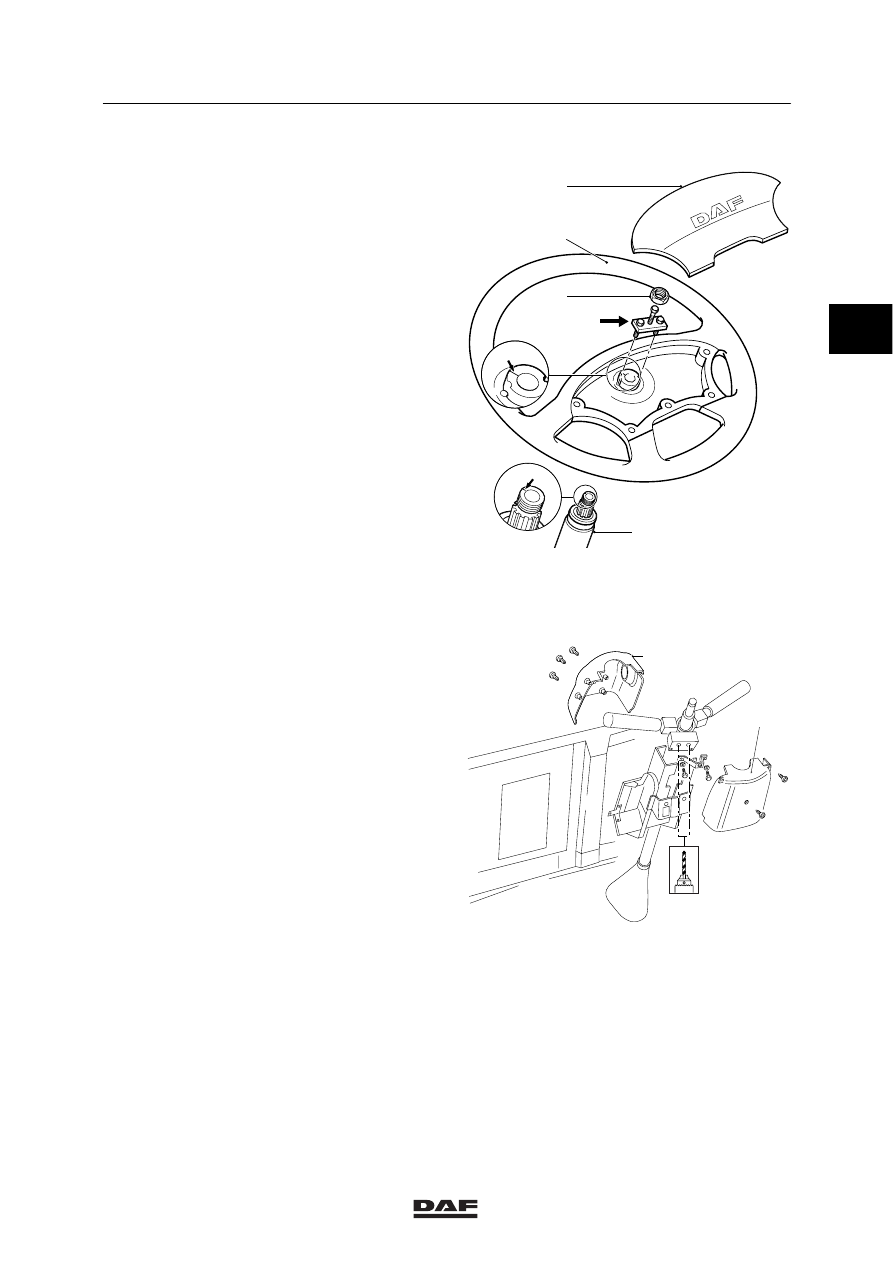

2.

Remove the cover plate (1) from the
steering wheel (2).

3.

Remove the steering wheel nut (3).

4.

Fit the special tool, steering wheel puller
(A), to the steering wheel using its two outer
bolts. Turn the central bolt of the steering
wheel puller until the steering wheel is
released.

Installing steering wheel
1.

Check whether the steering gear is still in
the central position using the markings on
the steering box or the steering gear.

2.

Fit the steering wheel (2) on the steering
shaft (4) so that the markings on the
steering wheel and the steering shaft (see
the arrows B) “align”.

3.

Fit the attachment nut (3). Tighten the nut to
the specified tightening torque, see
“Technical data”

4.

Fit the cover plate (1).

K1 01 144

1

3

4

2

A

B

B

4.13 REMOVAL AND INSTALLATION, IGNITION LOCK

Removing ignition lock
1.

Remove the caps (A) from the steering
column below the steering wheel.

2.

Disconnect the connectors (behind the
dashboard).

3.

Drill off the head of the security bolt, use a
bit with the same diameter as the hole
where the head falls and remove the
ignition lock.

Installing ignition lock
1.

Install the ignition lock.

2.

Tighten the security bolts with such a torque
that the heads break off.

3.

Fit the covers (A) around the steering
column.

K1 01 154

A

A
