SINGLE REAR AXLE 1354

Removal and installation

3-6

3.4 REMOVAL AND INSTALLATION, HUB OIL SEAL

S7 00 180

A

B C

D

E

1

2

3

F

H

G

4

I

K L

Removal of the hub oil seal
1.

Remove the wheel hub.

2.

Remove the hub oil seal.

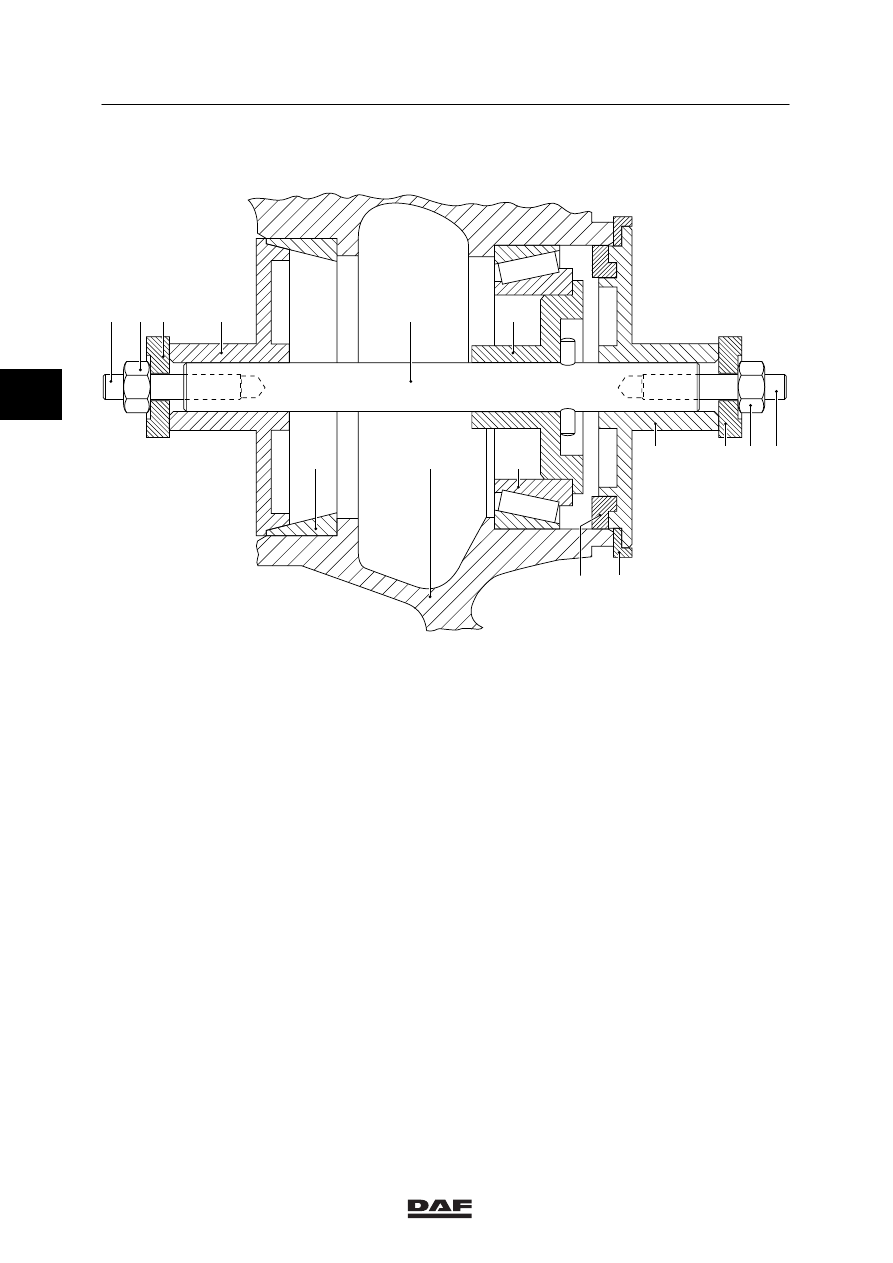

Installation of the hub oil seal
1.

Check the oil-seal chamber (4) in the hub
(2) for damage.

2.

For the installation of the hub oil seal (4)
use special tool (DAF no. 1240036).

3.

The special tool is assembled as follows:
screw the threaded ends (A and L) into the
centring spindle (E).
The shorter threaded end (L) is fitted on the
side where the pin is inserted into the
centring spindle (E).

4.

Slide the appropriate centring flange (F)
over the centring spindle (E).

5.

Install the inner wheel bearing (3).
Slide the centring axle (E) with the centring
flange (F) into the hub (2).

ǹ 0001

3

8

Removal and installation

SINGLE REAR AXLE 1354

3-7

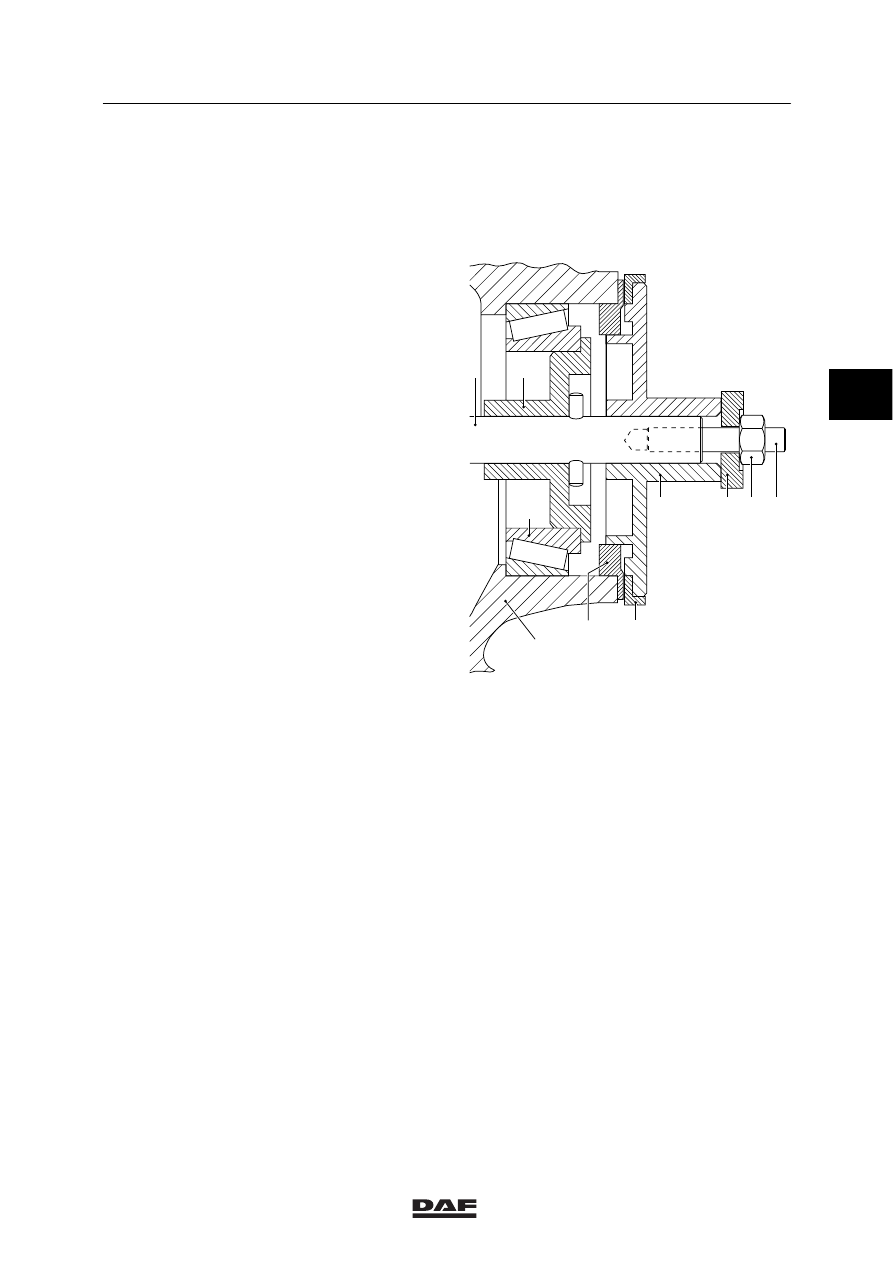

6.

Press the centring flange (F) into the inner
wheel bearing (3).

7.

Slide the appropriate centring flange (D)
over the centring spindle (E).

8.

Fit the lock plate (C) and the nut (B) onto
the centring spindle (E).

9.

Align the centring flange (D) on the outer
race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring axle (E) should be free from play in
the hub (2).

Versions equipped with ABS
Install the draw-in flange (H) without the
dummy sensor ring, if the hub (2) is
equipped with an ABS sensor ring.

Versions not equipped with ABS
Fit the dummy sensor ring (G) to the
draw-in flange (H), if the hub (2) is not
equipped with an ABS sensor ring.

10. Position the oil seal (4) in front of the hub.

Slide the draw-in flange (H) over the
centring spindle (E) against the oil seal (4).

11. Fit the lock plate (I) and the nut (K).

12. Push the oil seal (4) evenly into the hub (2)

using the nut (K). In the case of a wheel hub
with an ABS sensor ring (5), press the
lubricant seal into the wheel hub until the
draw-in flange (H) abuts the ABS sensor
ring (5).
In the case of a wheel hub without an ABS
sensor ring (5), press the lubricant seal into
the wheel hub until the dummy ABS sensor
ring (G) abuts the hub rim.

13. Remove the special tool.

14. Apply grease to the sealing lips of the oil

seal (4).

15. Install the hub on the axle stub.

A800238

A800136

3

F

H

5

4

S7 00 182

ǹ 0001

3

8

SINGLE REAR AXLE 1354

Removal and installation

3-8

3.5 REMOVAL AND INSTALLATION, COMBINED HUB OIL SEAL/ABS SENSOR

RING

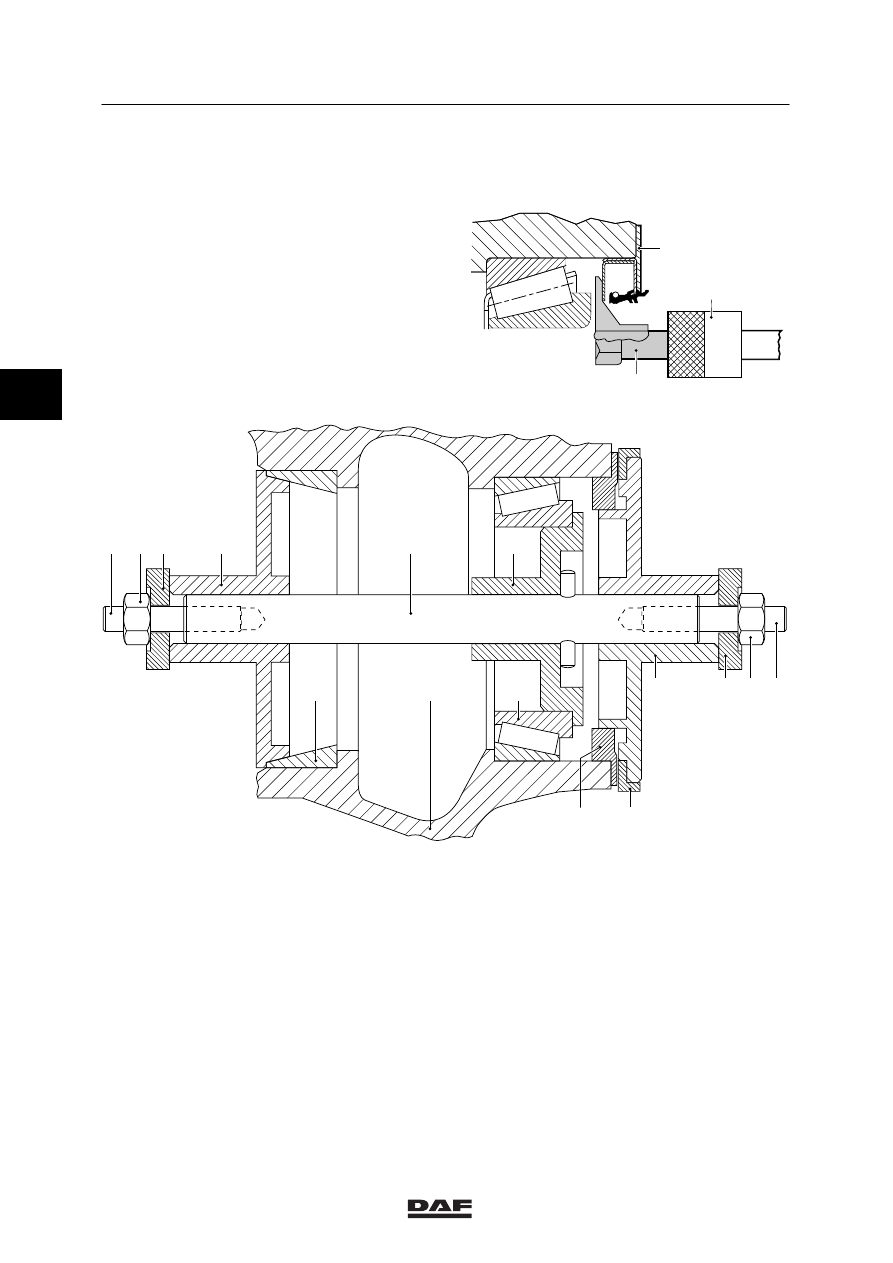

Removing the hub oil seal/ABS sensor ring
1.

Remove the hub from the axle stub.

2.

Fit the special tool (3) (DAF no. 1329411) to
the impact extractor (2), special tool
(DAF no. 0694928).
Hook special tool (3) behind the oil seal (1).
Pull the oil seal (1) evenly from the hub
using the impact extractor (2). Once the oil
seal has been removed, it cannot be
re-used.

1

2

3

S7 00 424

A

B C

D

E

1

2

3

F

H

G

4

I

K L

S7 00 405

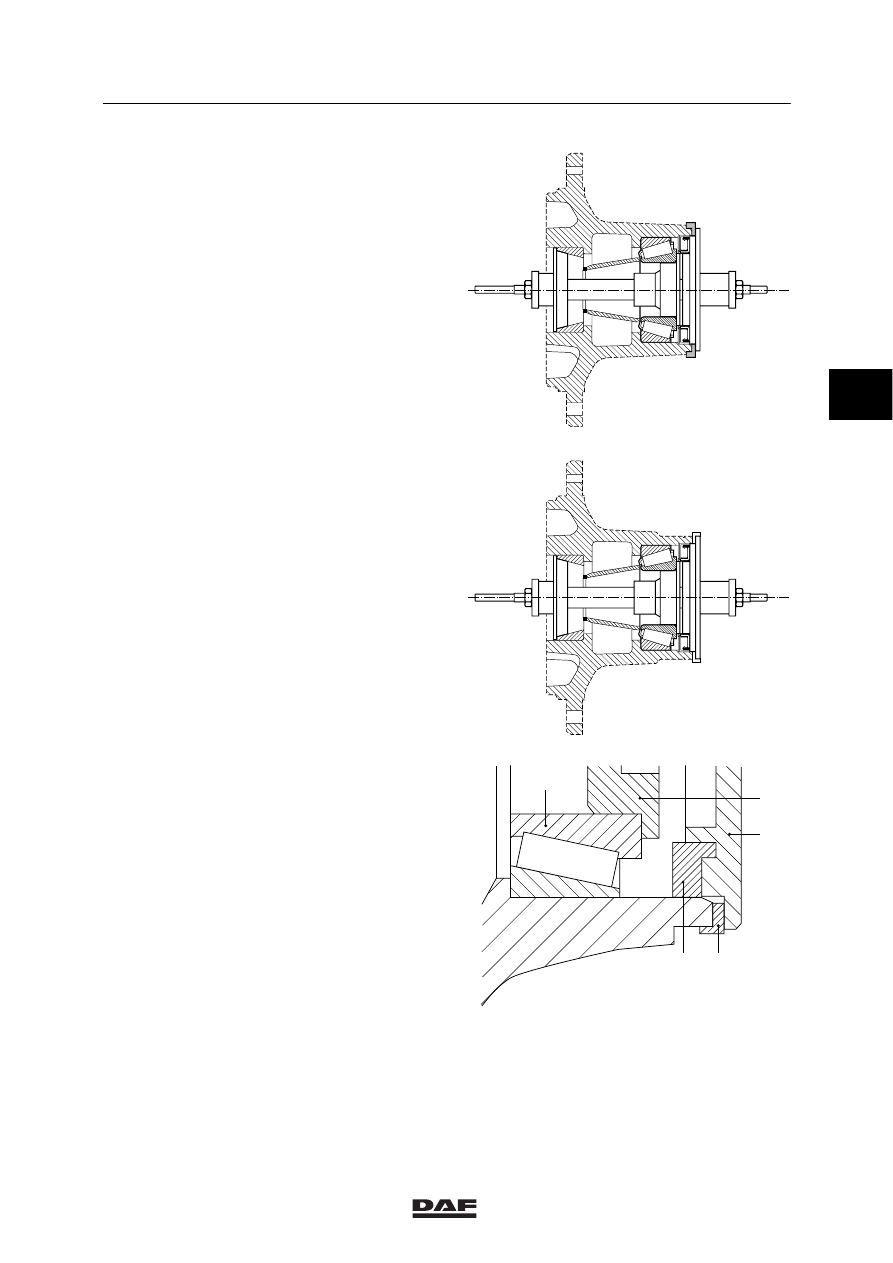

Installing the hub oil seal/ABS sensor ring
1.

Check the oil-seal chamber (4) in the hub
(2) for damage.

2.

For the installation of the hub oil seal (4)
use special tool (DAF no. 1240036).

ǹ 0001

3

8

Removal and installation

SINGLE REAR AXLE 1354

3-9

3.

The special tool is assembled as follows:
screw the threaded ends (A and L) into the
centring spindle (E).
The shorter threaded end (L) is fitted on the
side where the pin is inserted into the
centring spindle (E).

4.

Slide the appropriate centring flange (F)
over the centring spindle (E).

5.

Install the inner wheel bearing (3).
Slide the centring axle (E) with the centring
flange (F) into the hub (2).

6.

Press the centring flange (F) into the inner
wheel bearing (3).

7.

Slide the appropriate centring flange (D)
over the centring spindle (E).

8.

Fit the lock plate (C) and the nut (B) onto
the centring spindle (E).

9.

Align the centring flange (D) on the outer
race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring axle (E) should be free from play in
the hub (2).

10. Fit washer (G) on draw-in flange (H).

11. Position the oil seal (4) in front of the hub

(2).
Slide the draw-in flange (H) with the washer
(G) over the centring spindle (E) against the
oil seal (4).

12. Fit the lock plate (I) and the nut (K).

13. Press the oil seal (4) evenly into the wheel

hub (2) using nut (K), until the ABS sensor
ring abuts the hub (2).

14. Remove the special tool.

15. Apply grease to the sealing lips of the oil

seal (4).

16. Install the hub on the axle stub.

3

F

E

H

G

4

I

K L

2

S7 00 411
