EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Removal and installation

4-12

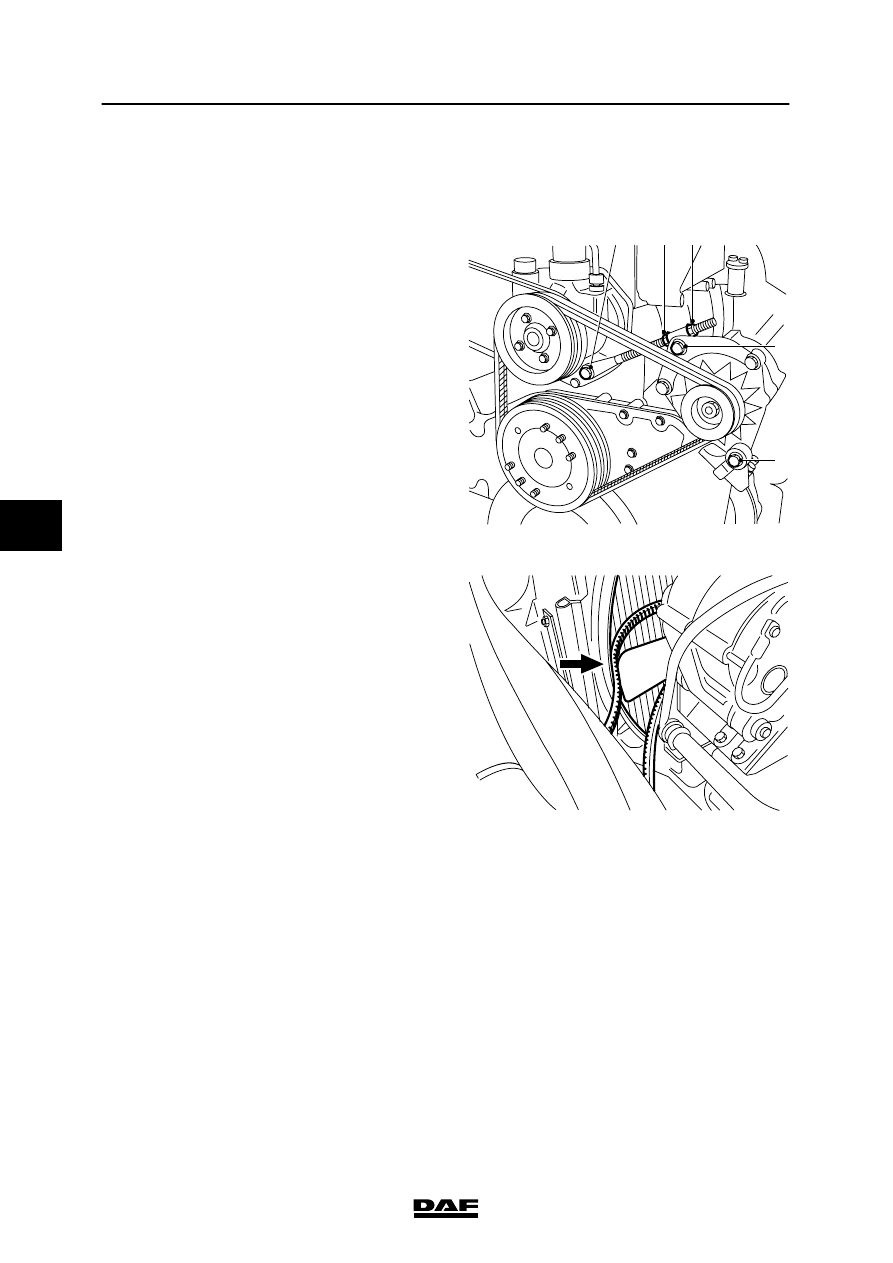

4.9 REMOVAL AND INSTALLATION, V-BELT

XF/XE engine

Adjusting the V-belt tension of the water
pump and alternator drive
1.

Slacken the alternator bracket attachment
bolts (1) and (2).

2.

Loosen the attachment bolt (3) of the
threaded spindle that is fixed to the water
pump.

3.

Turn the nut (5) of the threaded spindle to
tilt the alternator towards the cylinder block.

4.

Remove the V-belt(s) through the aperture
in the guide ring (see arrow in the
illustration). Hang the V-belt over a fan
blade. Rotate the fan blade by blade,
hanging the V-belt over them. Repeat this
for the entire fan, after which the belt can be
removed.

Note:
In engines where the fan ring is fitted to the
cylinder block, the fan or the fan ring,
depending on the accessibility of the
attachment bolts, must be removed before
the V-belt can be removed.

Installing the V-belt(s) of the water pump and
alternator drive
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Fit the new V-belts and adjust the V-belt
tension. See “Inspection and adjustment”.

3.

Install the fan if it has been removed.

M200550

3

5 4

2

1

M200558

5

 200424

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-13

Removing the V-belt of the air-conditioning
compressor drive
1.

Loosen the lower attachment bolt (1) of the
alternator.

2.

Loosen the upper attachment bolt (2) of the
alternator.

3.

Loosen the attachment bolt (3) of the
threaded spindle that is fixed to the water
pump.

4.

Turn the locknuts (4) and (5) on the
threaded spindle so that the alternator can
be tilted towards the cylinder block and the
V-belt can be removed from the pulley.

5.

Slacken the upper attachment bolt (1) of the
compressor.

6.

Slacken the lower attachment bolt (2) of the
compressor.

7.

Loosen the attachment bolt from the
threaded spindle which is attached to the
water pump.

8.

Turn the lock nut (3) on the threaded
spindle so that the compressor is tilted
towards the cylinder block and the V-belt
can be removed.

Installing the V-belt of the air-conditioning
compressor drive
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Fit the V-belt for the air-conditioning
compressor drive and adjust the V-belt
tension. See chapter “Inspection and
adjustment”.

3.

Install the V-belt for the water pump,
alternator and fan drive and adjust the
V-belt tension, see chapter “Inspection and
adjustment”.

M200550

3

5 4

2

1

M2041

3

2

1

1

5

 200424

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Removal and installation

4-14

VF engine

Removing the V-belt of the air-conditioning
compressor drive
1.

Slacken the attachment bolt (1) in the
clamping block (2) and slacken the
attachment bolt of the threaded spindle on
the cylinder block.

2.

Slacken the attachment bolts on the
compressor.

3.

Turn the lock nuts (3) so that the
compressor is tilted towards the cylinder
block. Then remove the V-belt.

Installing the V-belt of the air-conditioning
compressor drive
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Fit the new V-belt and adjust the V-belt
tension, see “Inspection and adjustment”.

M2127

2

1

3

3

5

 200424

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-15

Removing the poly V-belt (10-rib) of fan and
alternator drive
1.

Slacken the attachment bolt (1) in the
clamping block (2) and slacken the
attachment bolt of the threaded spindle on
the cylinder block.

2.

Slacken the attachment bolt (3) in the
alternator support.

3.

Turn the lock nuts (4) so that the
compressor is tilted towards the cylinder
block.

4.

Remove the belt through the opening at the
guide ring.

Installing the poly V-belt (10-rib) of fan and
alternator drive
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Fit the new belt through the opening at the
guide ring. Adjust the belt tension, see
chapter “Inspection and adjustment”.

Removing the poly V-belt (6-rib) of the water
pump drive
1.

Remove the compressor drive belt.

M2128

1

2

4

4

3

2.

Slacken the central nut (1) of the tensioner.

3.

By means of bolt (2) move the tension
pulley until the belt can be removed.

Installing the poly V-belt (6-rib) of the water
pump drive
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Fit the new belt and adjust the belt tension,
see “Inspection and adjustment”.

M2129

2

1

5
