TECHNICAL DATA

VF engine

2-2

2.2 TIGHTENING TORQUES

Lubrication system
Oil drain plug

135 Nm

Oil filter

55 Nm

Valve cover
Valve cover attachment bolts

12 Nm

Lock nut for valve clearance adjusting bolt

55 Nm

Unit injector
Lock nut for unit injector adjusting bolt

65 Nm

Unit injector attachment bolt

40 Nm

C-brake
Lock nut for C-brake adjusting bolt

24 Nm

C-brake housing attachment bolts

102 Nm

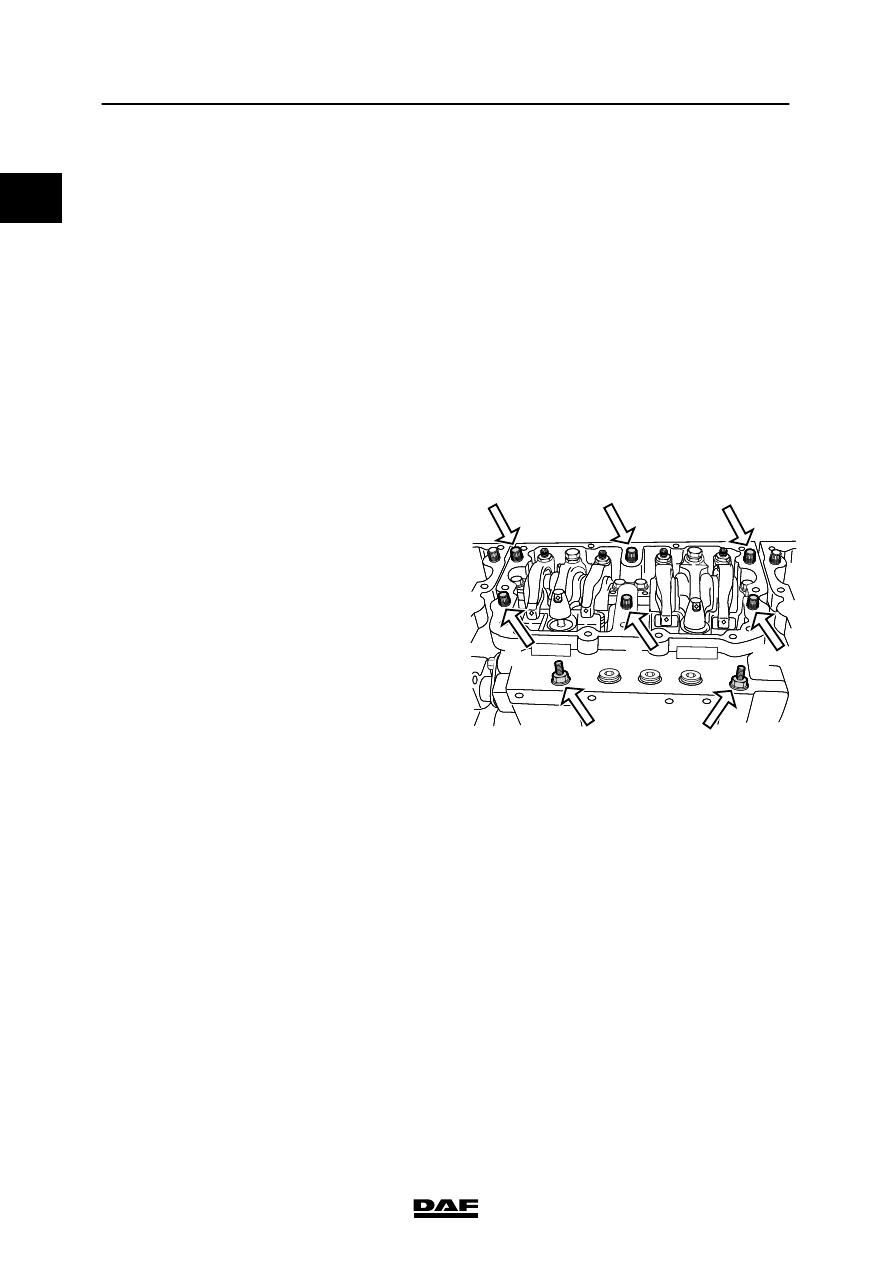

Rocker housing
Rocker housing attachment
bolts (1 to 6)
Rocker housing attachment
bolts (7-8)

115 Nm

45 Nm

M2144

4

2

5

3

1

6

7

8

(

)

M2144

4

2

5

3

1

6

7

8

M2144

4

2

5

3

1

6

7

8

Rocker shaft
Rocker shaft attachment bolts

156 Nm

2.3 FILLING CAPACITIES

Oil sump (incl. engine oil filter)

approx. 42 litres

Cooling system

approx. 37 litres

0

 200424

0

Gearbox

TECHNICAL DATA

3-1

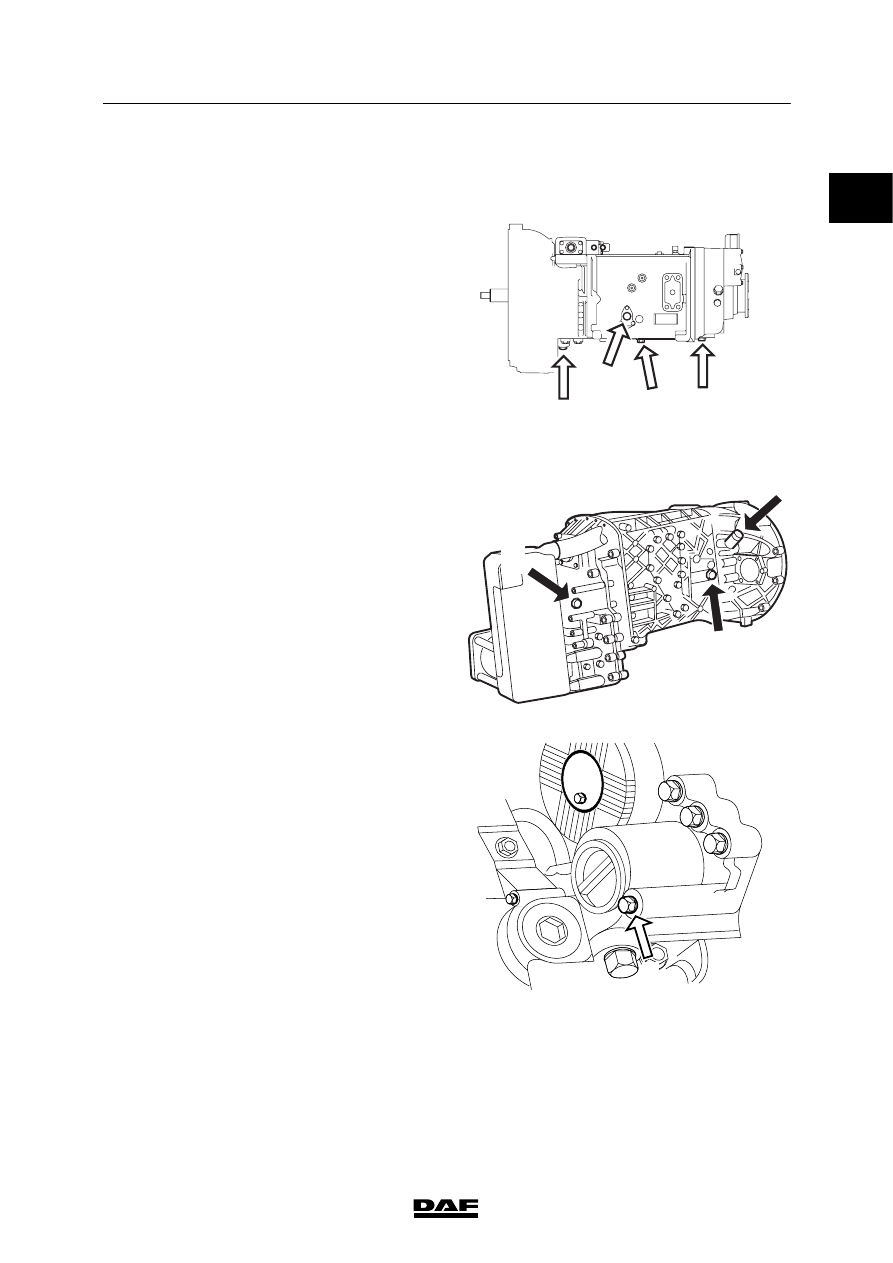

3. GEARBOX

3.1 TIGHTENING TORQUES

Gearbox
ZF 8S-151/181 and 16S-151/181/221
Level check/filler plug (A)

60 Nm

Drain plug (B)

60 Nm

Drain plug (C/D)

60 Nm

M3023

D

A

B

C

ZF 8S-151/181 and 16S-151/181/221
with integrated retarder
Drain plug (D)

60 Nm

Oil filter attachment bolt (1)

23 Nm

B

C

V300186

D

M3052

1

 200424

TECHNICAL DATA

Gearbox

3-2

3.2 FILLING CAPACITIES

ZF 16S-181
Filling capacity

approx. 13 litres

ZF 16S-221
Filling capacity

approx. 13 litres

ZF 16S-181/221 with integrated retarder
Filling capacity

approx. 12 litres

0

 200424

0

Rear axle

TECHNICAL DATA

4-1

4. REAR AXLE

4.1 GENERAL

Wheel bearing play, 1347 axle

0.025 - 0.25 mm

4.2 TIGHTENING TORQUES

Filler and drain plugs/hub plugs (Torx wrench)

85 Nm

M24 hexagon U-bolt nut, property class 8

600 Nm*

M24 hexagon U-bolt nut, property class 10

770 Nm*

M22 hexagon U-bolt nut (tandem axle),
property class 10

555 Nm*

*

Evenly tighten the two U-bolt nuts
alternately.

4.3 FILLING CAPACITIES

Differential
1347 axle

Minimum caster

Maximum caster

Filling capacity

approx. 21.5 litres

approx. 23.5 litres

1354 axle
Filling capacity

approx. 16.5 litres

1355T axle

Minimum caster

Maximum caster

1st axle capacity

approx. 13.0 litres

approx. 18.0 litres

2nd axle capacity

approx. 11.5 litres

approx. 13.0 litres

Wheel hub

1347 axle
Filling capacity per hub

approx. 0.9 litres

1354 axle
Filling capacity per hub

approx. 2 litres

1355T axle
Filling capacity per hub

approx. 2 litres
