DAF 95XF. Manual - part 471

3

PNEUMATIC GEARBOX COMPONENTS

General

1-16

5

ǹ 0002

3

Description of components

PNEUMATIC GEARBOX COMPONENTS

2-1

2. DESCRIPTION OF COMPONENTS

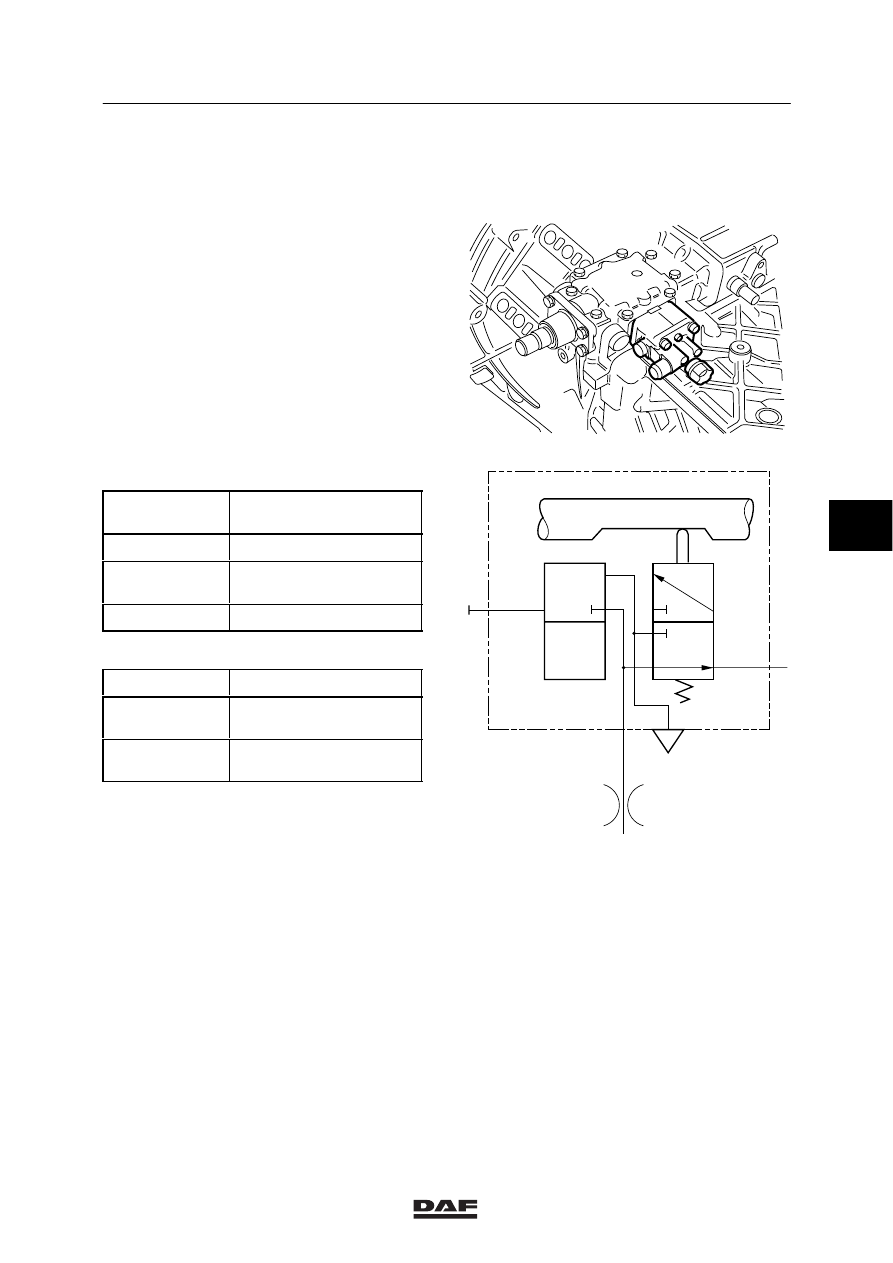

2.1 NEUTRAL POSITION VALVE

Pneumatic symbol

Connection

point

Function

1

Supply

21

Cut-in pressure of

rear-mounted range unit

22

Plugged

Position

Function

N

Gearbox selector shaft in

neutral

V

Gearbox selector shaft

engaged

V300140

N

V

1

21

22

V300160

5

ǹ 0002

3

PNEUMATIC GEARBOX COMPONENTS

Description of components

2-2

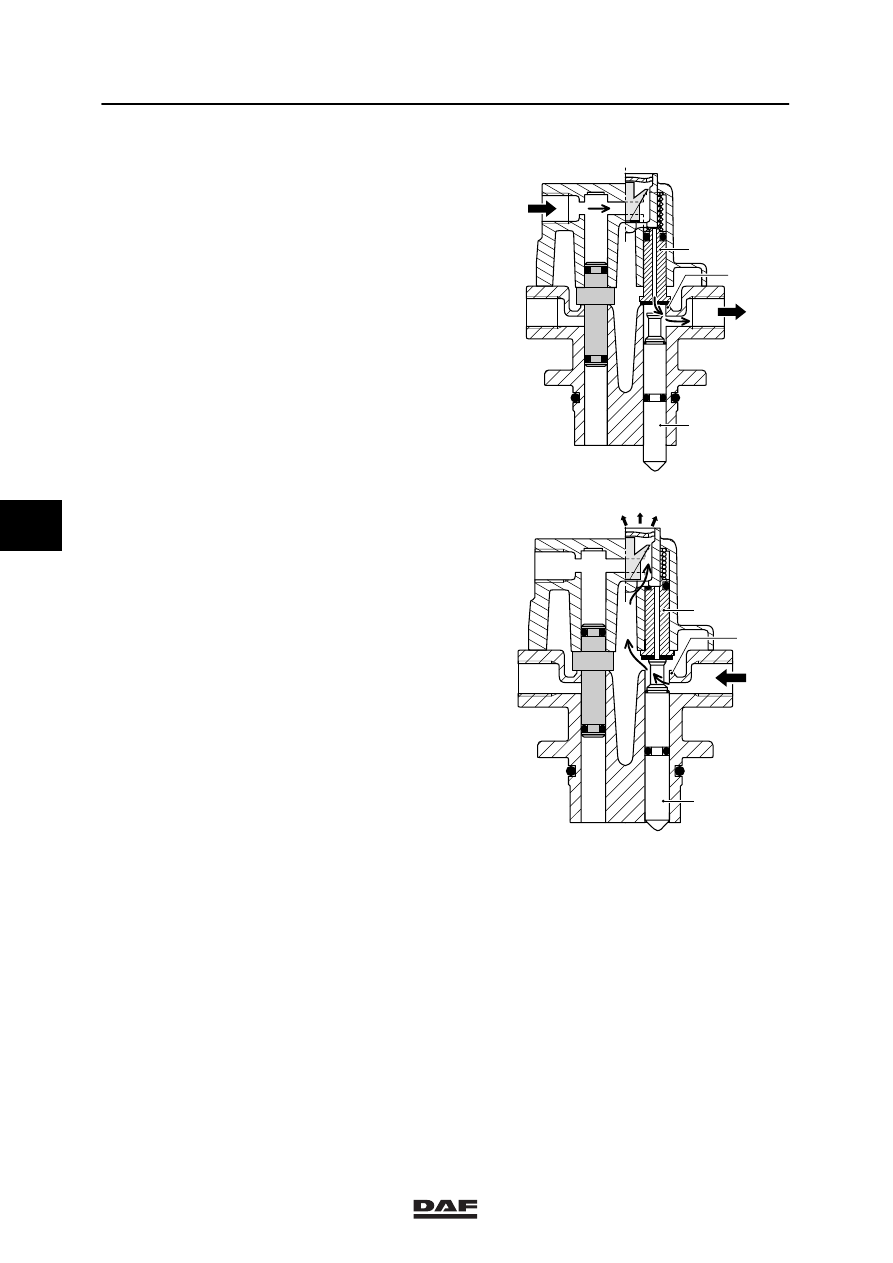

Operation
Gearbox in neutral:
In the neutral position, push rod (A) will be
pushed into a recess in the drive shaft by means
of the air pressure coming from connection (1)
and a bore hole through sealing pin (B). Sealing
pin (B) will provide a spring-loaded seal on
seat (C). The air flow can now leave the valve
via connection point (21) and then activate the
high/low group gear engaging cylinder via the
shift-down safety valve.

Gearbox engaged:
When a gear has been engaged, the drive shaft
will push the push rod (A) up against sealing
pin (B). This closes off the bore hole in this pin
and causes the pin to be lifted of seat (C)
against the spring pressure. The air pressure in
the high/low group gear engaging cylinder can
now flow back to the neutral position valve via
the shift-down safety valve, and leave the valve
housing through the vent opening (3).

W 3 02 098

21

1

3

22

A

B

C

W 3 02 102

21

1

3

22

A

B

C

5

ǹ 0002

3

Description of components

PNEUMATIC GEARBOX COMPONENTS

2-3

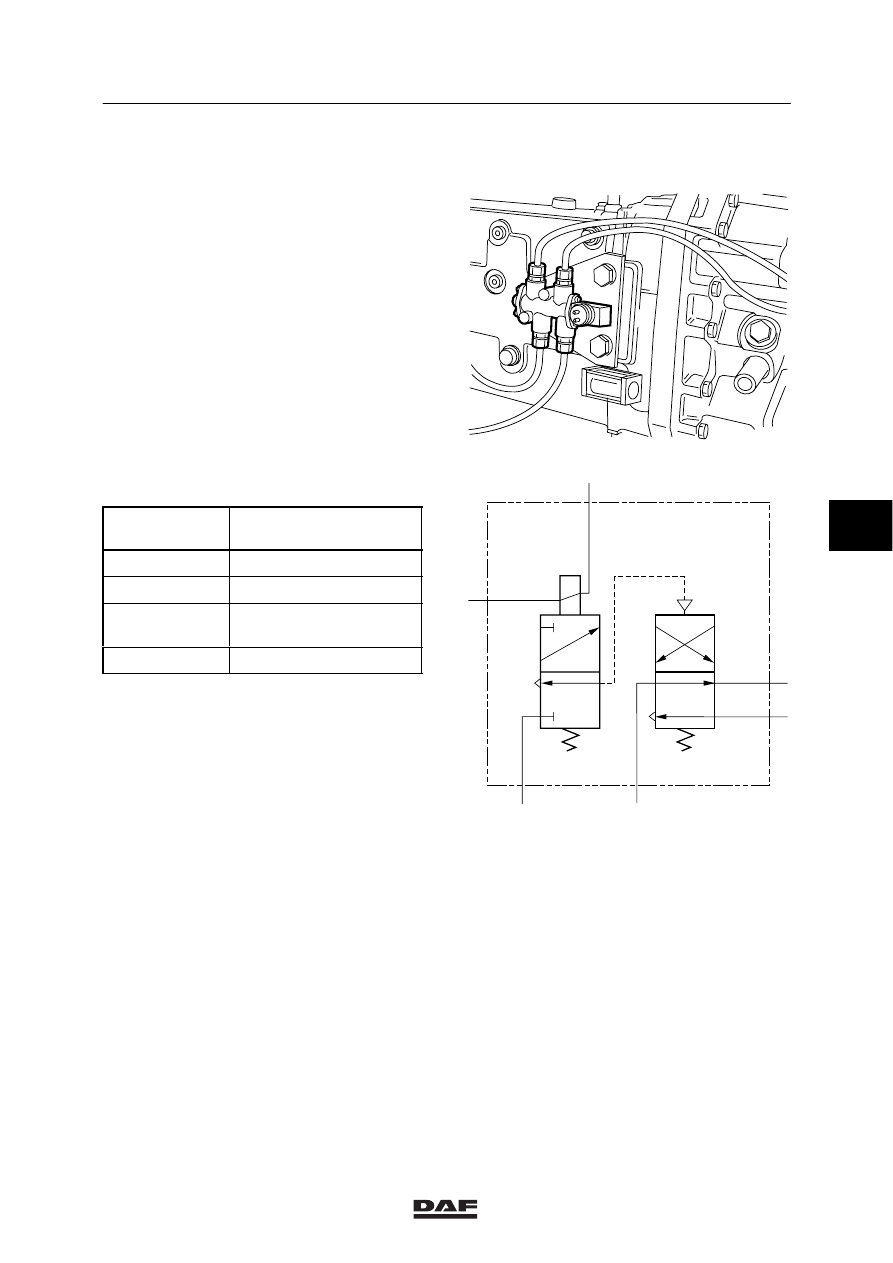

2.2 SHIFT-DOWN SAFETY VALVE

Pneumatic symbol

Connection

point

Function

1

Supply

4

Control pressure

21

Cut-in pressure high

range

22

Cut-in pressure low range

Operation
If the vehicle speed exceeds a particular value
(frequency value), the coil of the shift-down
safety valve will be interrupted.
Regardless of any pneumatic command from
the gear lever group switch to the connection
point (4), it is now no longer possible to shift
down to the lower group.

The air supply (1) at the shift-down safety valve
is only available when the gear lever, and hence
also the neutral position valve, are in the neutral
position.

V 300029

H

L

4

1

21

22

V300144
