DAF 95XF. Manual - part 466

3

Description of components

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

2-6

2.2 OPERATION OF EMERGENCY SHIFTING

If the reservoir pressure were to drop,
unassisted engaging of all gears would still be
possible.

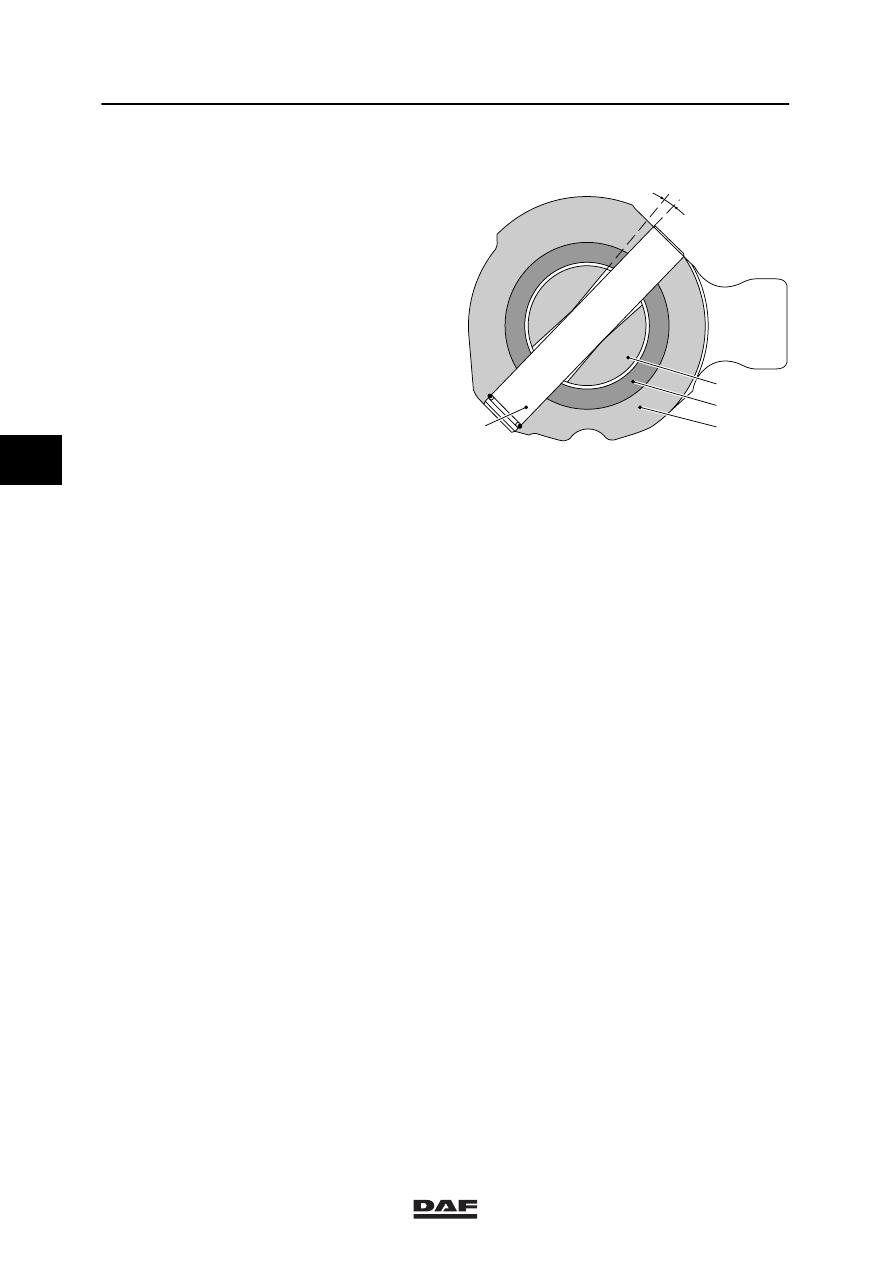

In that case, a small amount of play between
selector shaft (3) and fixing pin (4) needs to be
bridged, before the selector finger (1) is
activated. If the system is operating correctly,
the hollow shaft is activated by the servo shift
control cylinder.

1.

Selector finger

2.

Hollow shaft - assisted

3.

Selector shaft activated by gear lever

4.

Fixing pin

3
2
1

4

V300334

4

ǹ 0002

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

3

Removal and installation

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVAL AND INSTALLATION OF SERVO SHIFT UNIT

Removing the servo shift unit
1.

Make sure that the air line (1) is
pressureless before removing the banjo
bolt.

2.

Remove the banjo bolt from the air line (1)
and plug the connection on the unit to
prevent the penetration of dirt.

Note
When removing the servo shift unit from the
gearbox cover, a small amount of oil will be
released.

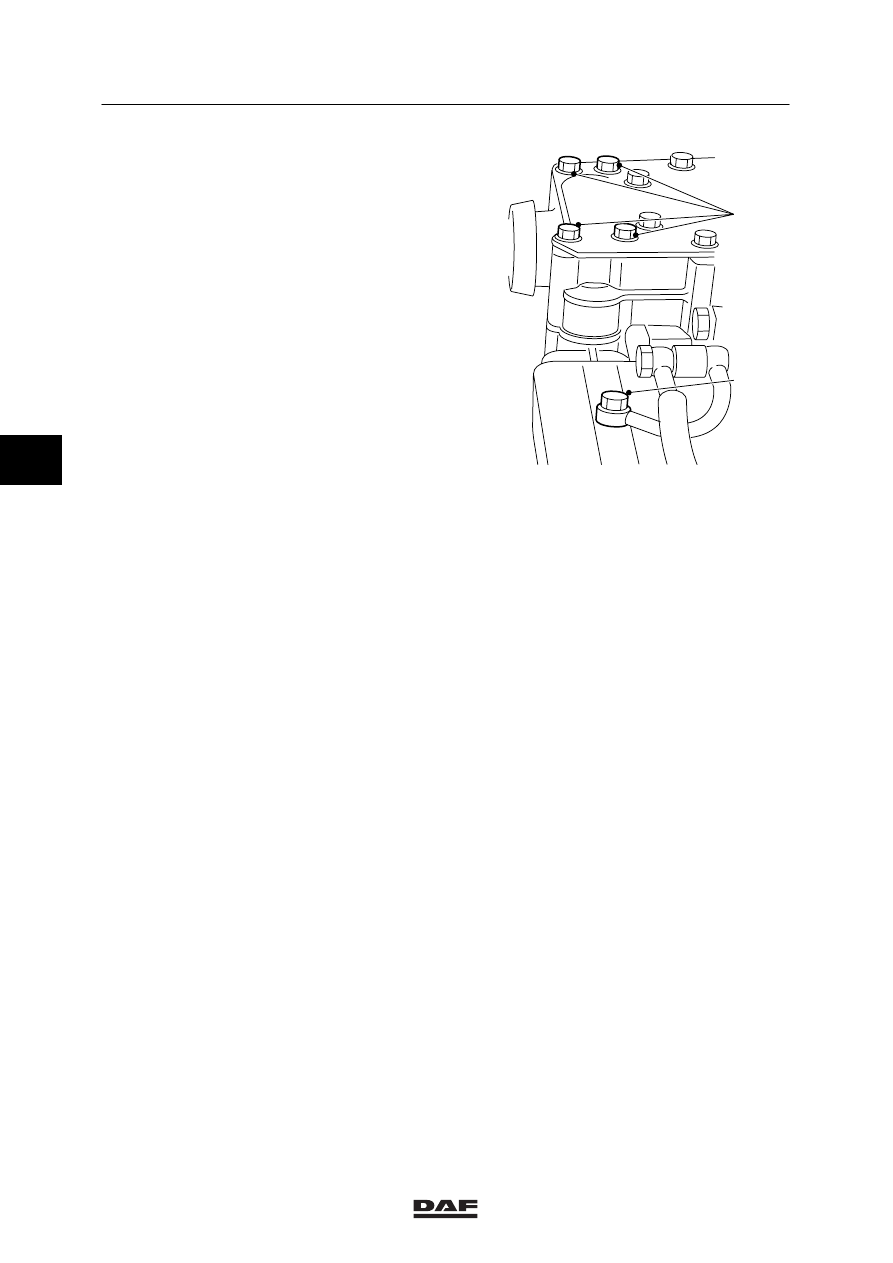

3.

Remove the four fixing bolts (2) from the
servo shift unit and remove the unit.

Note
Note the loose ring (3) on the shifting valve
lever.

V300328

2

1

V300327

1

2

3

4

ǹ 0002

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

3

Removal and installation

3-2

Installing the servo shift unit

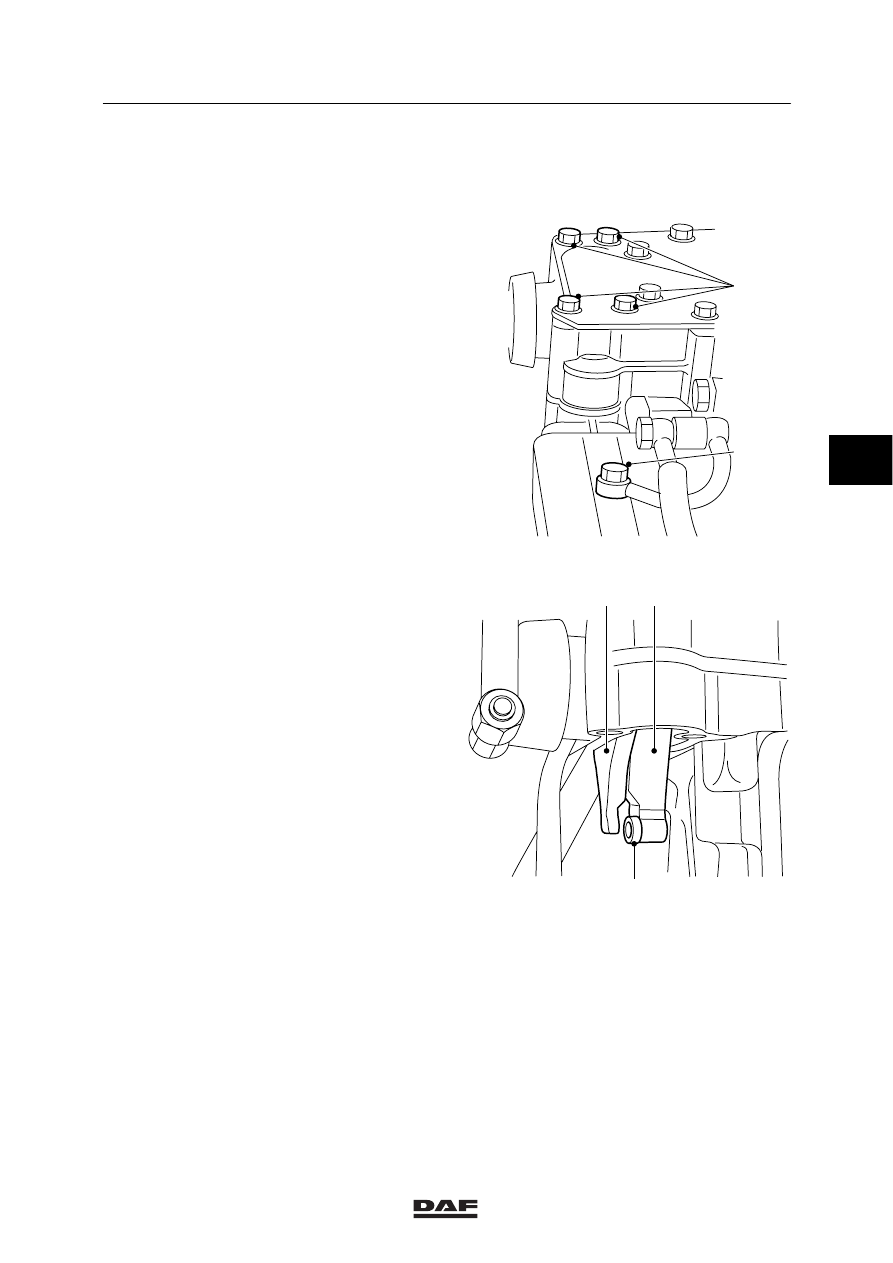

1.

When installing the servo shift unit, use a
new gasket.

2.

Install the four fixing bolts (2) and tighten
them to the specified tightening torque, see
main group “Technical Data”.

3.

Install the banjo bolt of the air line (1) using
new sealing rings and tighten it to the
specified tightening torque, see main group
“Technical Data”.

4.

Repressurise the air circuit and check the
operation of the servo shift unit.

V300328

2

1

4

ǹ 0002

3
