DAF 95XF. Manual - part 88

2

Disassembly and assembly

XE ENGINE

5-7

Note:
When forcing on the bearing (9), rotate the
bearing housing (11) at least 5 times, allowing
the bearings to settle.

8.

Using a low pressing force and the special
tool (DAF no. 1329382) press the bearing
(9) onto the shaft (1) until it abuts.

9.

Install the circlip (10) in the bearing housing
(11). Install a new O-ring (8).

11

9

1

M200685

8

10

M200686

5

ǹ 0008

2

XE ENGINE

Disassembly and assembly

5-8

10. Remove any grease and oil from the shaft

(1) and gear wheel (12) local to the contact
areas.

Note:
The gear wheel (12) must not under any
circumstances be exposed to the specified
maximum temperature for more than
30 minutes. This may have a negative
impact on the mechanical properties of the
gear wheel (12).

11. Heat the gear wheel (12) evenly to the

specified temperature in the shortest
possible time (on a hot plate using thermal
pins), see main group “Technical data”.

12. Install the gear wheel (12) onto the shaft

(1). Do not use a press.

13. Fit the circlip (13).

14. Make a marking across shaft (1) and gear

wheel (12). This is necessary to check
during inspection or repair whether the gear
wheel (12) has turned relative to the
shaft (1).

12

13

M200687

M200688

5

ǹ 0008

2

Disassembly and assembly

XE ENGINE

5-9

Inspect

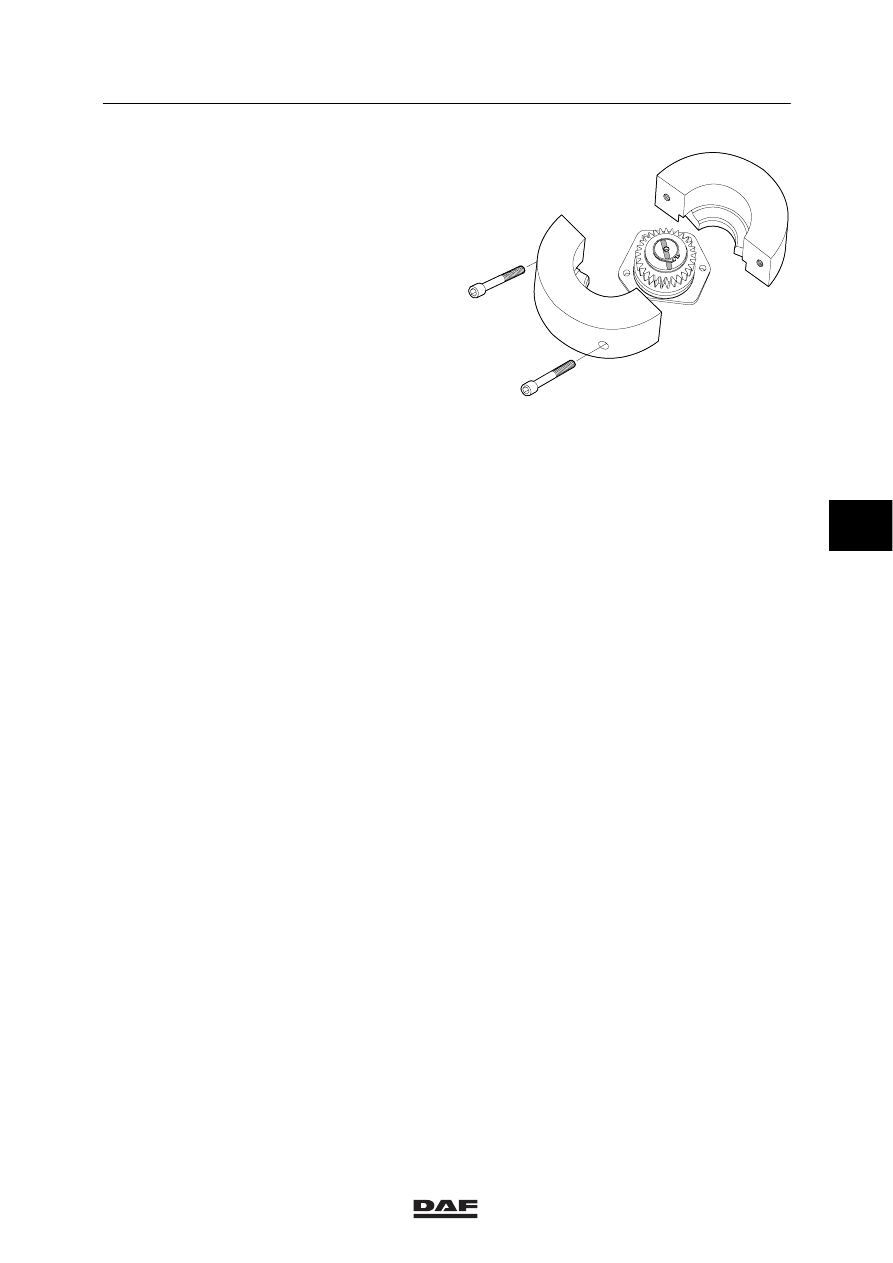

Fit the special tool (DAF no.1329445) under
the gear wheel (12) and press the shaft with
a force of 100 kN. If the shaft is pressed
from the gear wheel, the shaft and/or the
gear wheel is/are rejected.

15. Apply a little engine oil in the bearing

housing (11) and check the shaft (1) for
even rotation.

M200932

5

ǹ 0008

2

XE ENGINE

Disassembly and assembly

5-10

5

ǹ 0008
