Removal and installation

XF ENGINE

4-3

Installing the engine mounting
1.

Tighten the engine mounting fixing bolts to
the specified torque, see main group
“Technical data”.

2.

Install the viscous fan clutch and the fan.
Tighten the fixing bolts to the specified
torque. See main group “Technical data”.

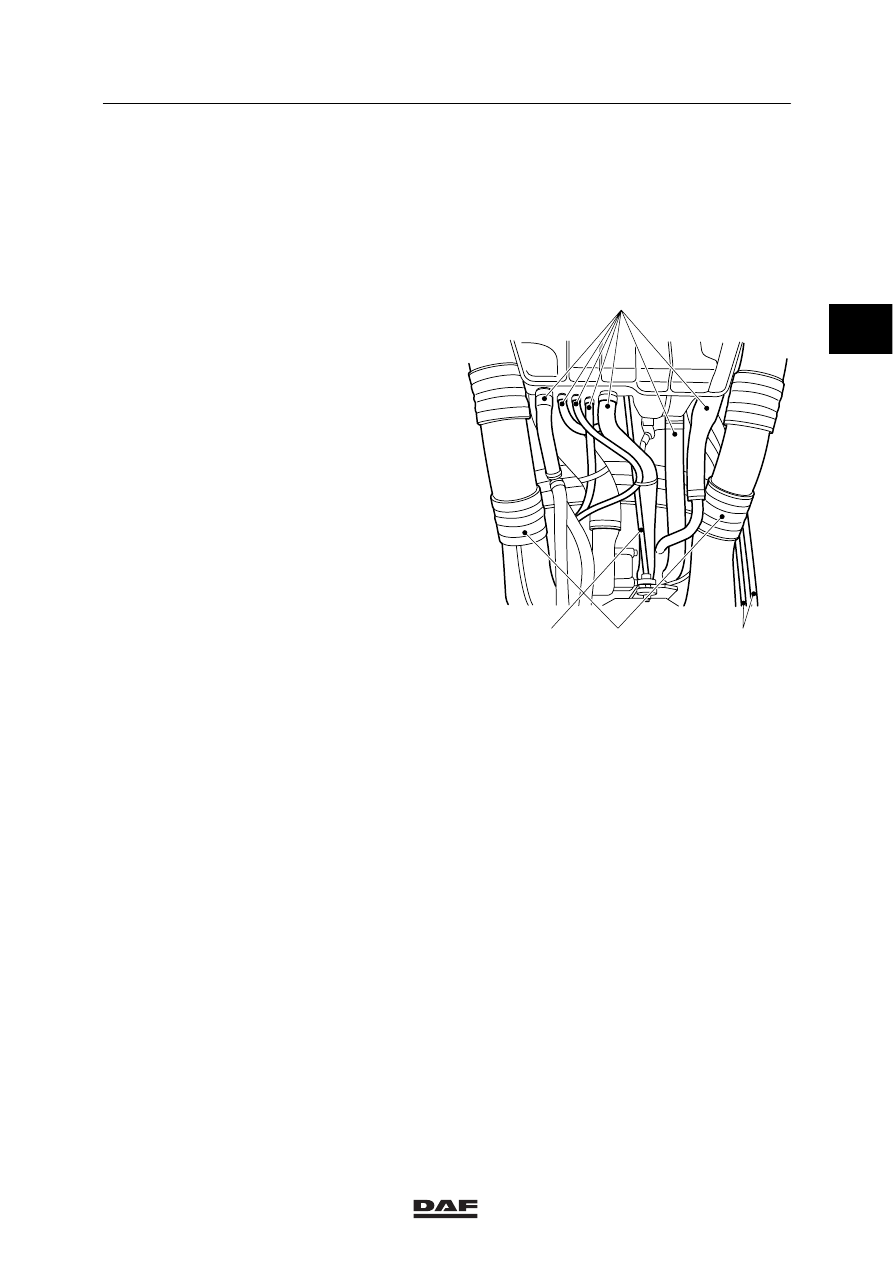

3.

Install the reaction rod (B) between the
engine and the radiator.

4.

Install the air inlet hoses (C) between the
engine and the intercooler.

5.

Install the coolant hoses (A) between the
engine, the radiator and the header tank.

6.

If fitted, install the air-conditioning
compressor.

7.

Install the earth strip from the chassis to the
flywheel housing.

8.

Reconnect the earth lead to the battery.

9.

Fill the cooling system.

B

C

D

A

M201019

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-4

4.3 REMOVAL AND INSTALLATION, VALVE COVER

When the engine or parts thereof
are opened, dirt may enter. This
may result in serious damage to the
engine. You should therefore clean
the engine before opening it.

Removal of the valve cover
1.

Clean the area around the valve cover.

2.

Remove the fixing bolts from the valve
cover.

3.

Remove the valve cover and the valve
cover gasket.

Installation of the valve cover
1.

Clean the sealing surface of the valve
sleeve and the valve cover.

2.

Install the valve cover, using a new valve
cover gasket.

3.

Install the attachment bolts of the valve
cover and tighten them to the specified
tightening torque, see main group
“Technical data”.

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-5

4.4 REMOVAL AND INSTALLATION, VALVE MECHANISM

Removing the valve mechanism
1.

Remove the valve covers.

2.

Place the fuel pump in the stop position and
lock it in this position.

3.

Remove the DEB or the lubricating-oil strip
(depending on model).

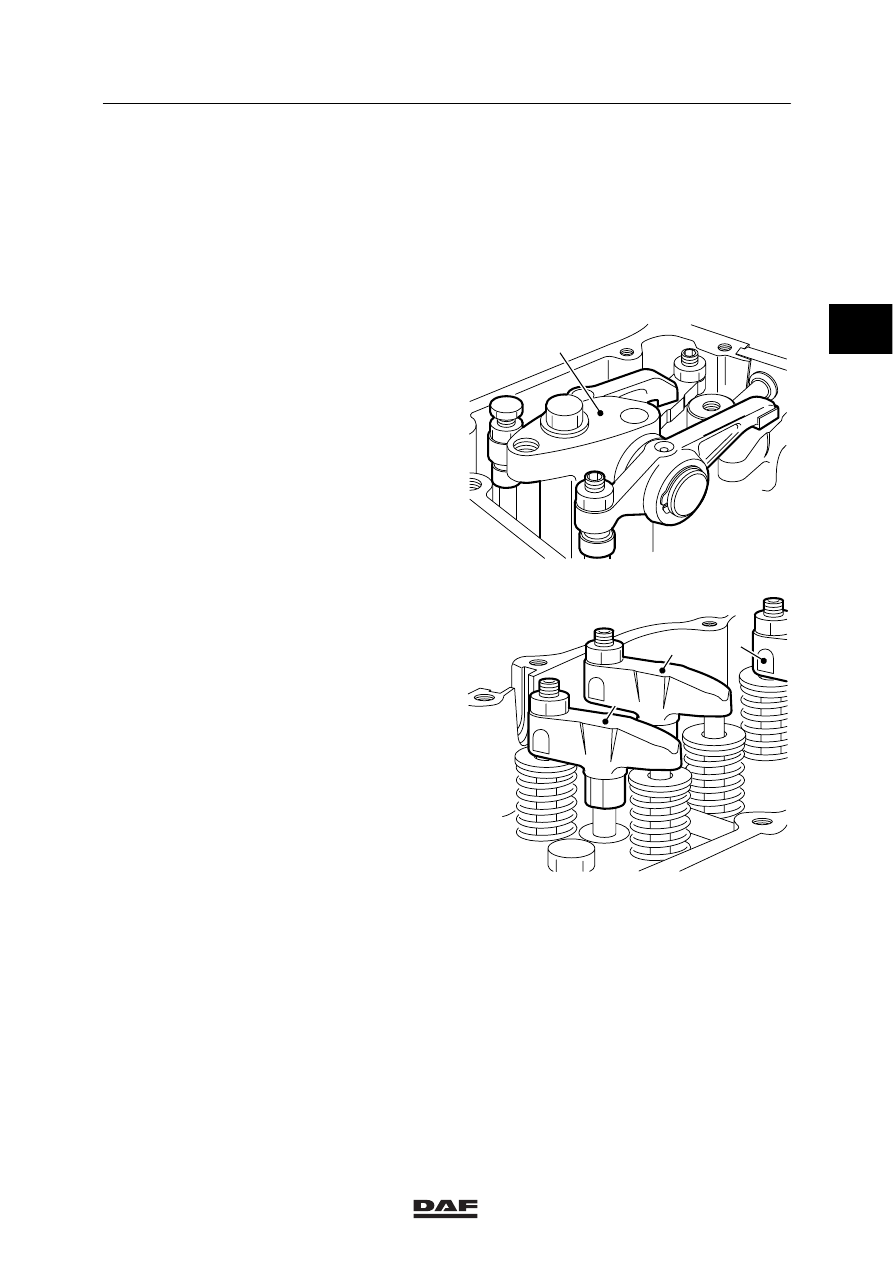

Note:
Place numbers on the rocker brackets (1) and
the bridges (2-3-4), to allow reinstallation in the
same position.

4.

Remove the rocker brackets (1).

5.

Remove the bridges (2-3-4).

Installing the valve mechanism
Note:
In engines equipped with a DEB, the bridges
(2-3-4) of the inlet and exhaust valves are not
the same.
In engines without a DEB, the bridges (2-3-4) of
the inlet and exhaust valves are the same.

1.

Install the bridges (2-3-4) on the valves.

2.

Adjust the bridges (2-3-4), see chapter
“Checking and adjusting”.

3.

Tighten the rocker brackets (1) by hand.

Note:
Depending on the engine position, some
rocker brackets will have to be positioned
against the pressure of the valve springs.
The rocker bracket will resist this spring
pressure and can therefore not be
positioned correctly.
By cranking the crankshaft always

1

/

3

stroke using the special tool

(DAF no. 1310477), the rocker brackets can
be tightened according to the injection
sequence 1-5-3-6-2-4.

M200559

1

M200560

3

2

4

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-6

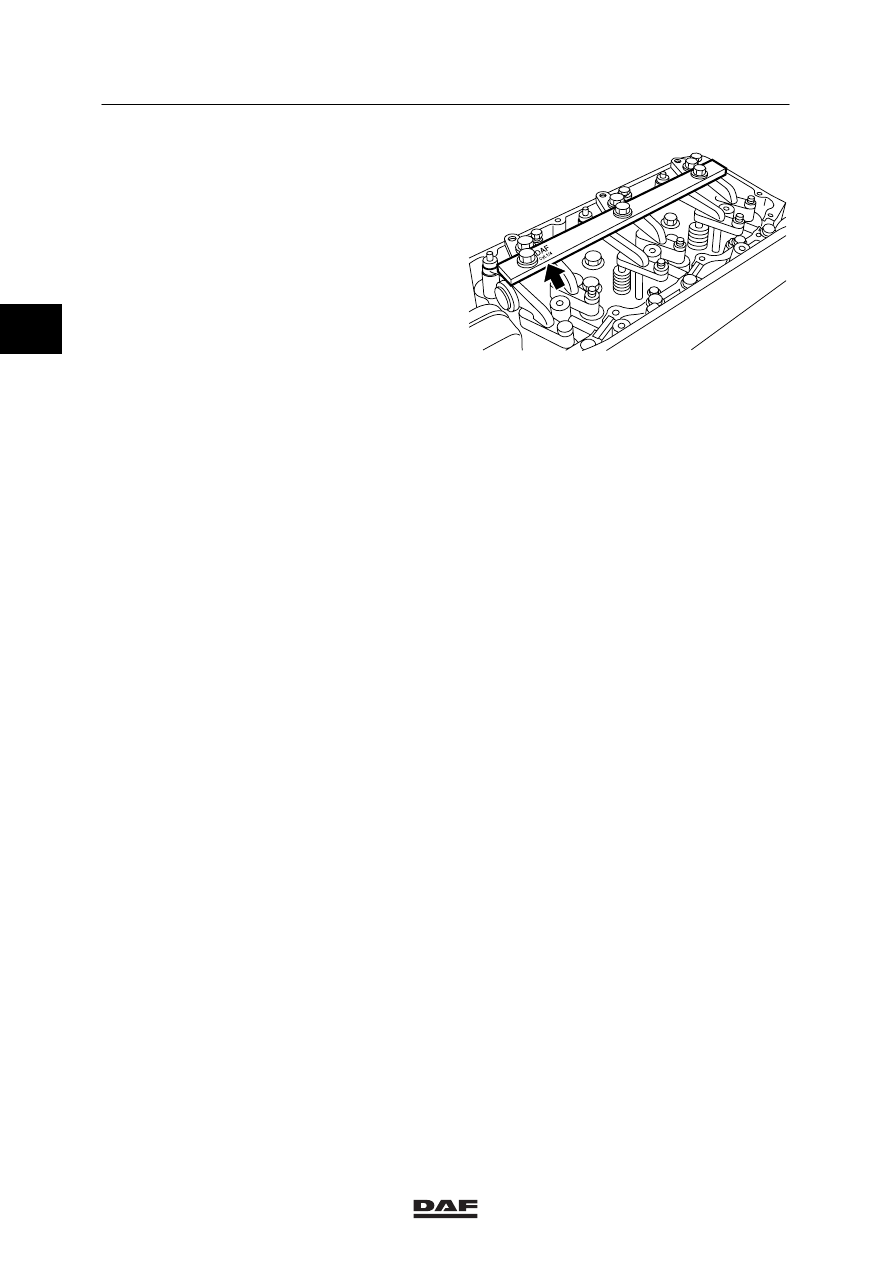

4.

Tighten the fixing bolts to the specified
torque. See main group “Technical data”.

5.

Install the DEB or the lubricating-oil strip
(depending on model). Install the
lubricating-oil strip in such a way that the
mark “cyl. 1/4” is located on cylinder 1 or
cylinder 4 respectively. For the tightening
torques of the fixing bolts, see main group
“Technical data”.

6.

Adjust the valve clearance and, if present,
the DEB clearance, see chapter
“Inspection and adjustment”.

7.

Fit the valve covers.

M200548
