Citroen Xsara Picasso (2005 year). Instruction - part 3

II

II

M e s s a g e d i s p l a y *

N°

INFORMATION

SEQ.

TEXT

ASSOCIATED

WARNING

LAMP

ZONE 1

ZONE 2

11

Key-in-ignition reminder signal

(front door open)

1

KEY LEFT IN

IGNITION

12

Sidelamps-on warning (front

door open)

1

HEADLAMPS

LEFT ON

13

HF remote control battery dis-

charged

1

CHANGE REMOTE

BATTERY

2

CONTROL

14

Maintenance

1

ARRANGE

SERVICE

15

Low fuel level

1

LOW FUEL

WARNING

16

Coolant temperature pre- alert

1

2

SLOW

TEMPERATURE

ENGINE

17

Airbag fault

1

FAULT

AIRBAG

18

Activation of door locking

when vehicle is moving

1

2

AUTOMATIC

DOOR

LOCKING

ACTIVATED

19

Door(s) and/or boot

open

1

DOORS

OPEN

20

Front right hand door open or

incorrectly closed

1

FT RH DOOR

OPEN

* The range of messages may vary depending on version or country.

39

40

II

II

M e s s a g e d i s p l a y *

N°

INFORMATION

SEQ.

TEXT

ASSOCIATED

WARNING

LAMP

ZONE 1

ZONE 2

21

Front left hand door open or in-

correctly closed

1

FT LH DOOR

OPEN

22

Rear right hand door open or

incorrectly closed

1

RR RH DOOR

OPEN

23

Rear left hand door open or in-

correctly closed

1

RR LH DOOR

OPEN

24

Tailgate open or incorrectly

closed

1

BOOT

OPEN

25

Overspeed activated

1
2

OVERSPEED
ACTIVE

WARNING

26

Overspeed deactivated

1
2

OVERSPEED
INACTIVE

WARNING

27

Overspeed warning

1

PROG SPEED

***MPH

28

Economy mode activated

1

ECONOMY MODE

ACTIVE

29

Engine management fault or

risk of pollution

1

FAULT

ENGINE

* The range of messages may vary depending on version or country.

41

II

II

M e s s a g e d i s p l a y *

N°

INFORMATION

SEQ.

TEXT

ASSOCIATED

WARNING

LAMP

ZONE 1

ZONE 2

30

Passenger's airbag deactivated

1

2

AIRBAG

DEACTIVATED

PASSENGER

31

Automatic gearbox malfunction

1

2

FAULT

GEARBOX

AUTOMATIC

32

Automatic gearbox safety

1

2

PUT

AUTO. TRANSMISS.

LEVER

IN POSITION P

33

ESP fault

1

ESP/ASR

DEACTIVATED

34

ESP deactivation

1

ESP/ASR

NOT FUNCTIONING

35

Cruise control fault

1

2

SPEED

FAULT REGULATOR

36

Screen wash empty

1

2

TOP UP

WASHER

FLUID

37

Automatic headlamp lighting

activated.

1

2

AUTOMATIC

LIGHTING

ACTIVE

38

Risk of clogging of the

Particle Filter

1

2

CLEAN

FILTER                        THE DIESEL

39

Diesel fuel additive minimum

level

1

2      ADDITIVE

DIESEL FUEL               LOW

* The range of messages may vary depending on version or country.

II

II

M u l t i f u n c t i o n d i s p l a y

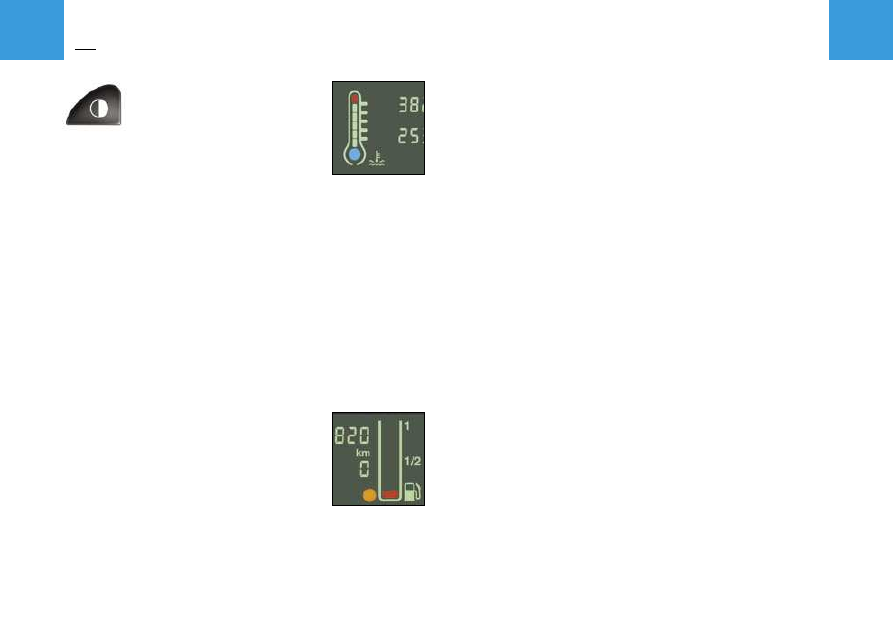

Night driving control

Functions illuminated:
- Speed indicator.
- Warning lamps.
- Fuel gauge (if the level is lower

than a third of a tank full).

The other functions are not illumi-

nated.

Note:
The functions are automatically illu-

minated if:
- there are warning messages.
- one of the display controls is

pressed.

- the radio is selected.

Coolant temperature gauge
Coolant temperature warning lamp
In normal weather conditions, it indicates a temperature of

up to 100°C.

In severe use conditions, and in hot weather, it may enter the red area.
If the red warning lamp lights up, stop immediately, switch off the ignition, the

cooling fan may continue to operate for a certain time, Leave the en-

gine to cool down, taking the precautions indicated in chapter - Maintenance

- “Levels and checks”.
Contact a CITROËN dealer.
If the warning lamp comes while driving, stop the engine. Check the oil level

(refer to section IV - Maintenance - “Levels, checks”).
If it remains on, despite the oil level being correct, contact the nearest

CITROËN dealer.

Fuel gauge






If฀this฀comes฀on฀permanently,฀on฀horizontal฀ground,฀

there฀ remain฀ around฀ 8฀ litres฀ in฀ the฀ case฀ of฀ a฀ petrol฀

vehicle,฀approx.฀5฀litres฀for฀a฀diesel฀vehicle.

42

A

B

II

II

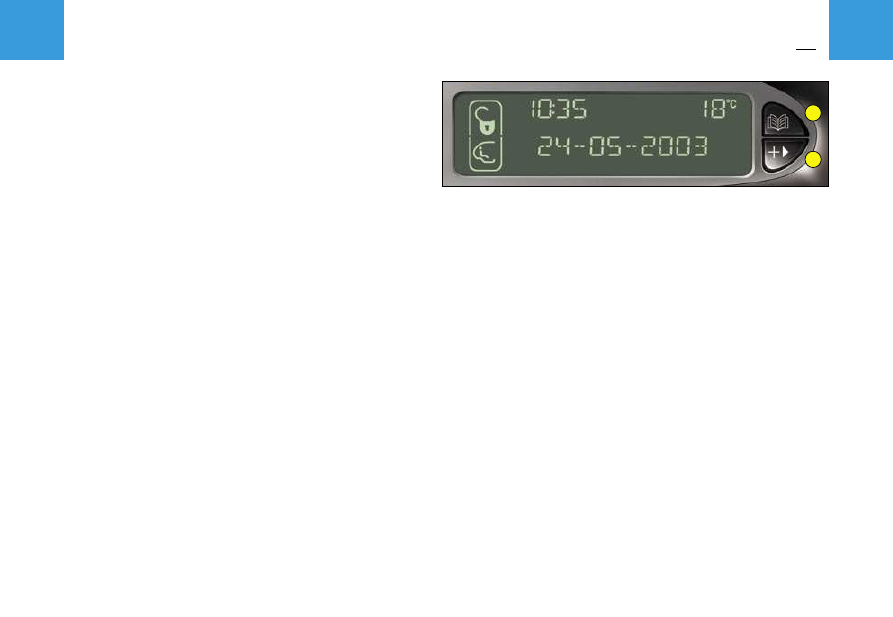

M u l t i f u n c t i o n d i s p l a y

On switching on the ignition, the time, date and

temperature are displayed.

Display menu (see table)
Different parameters can be modified.

Sequence of display of functions and value changes
Give a long press on A to access the menu.
A short press of button A, accesses:

1 - LANGUAGE

a short press of button B: language selection.

A short press of button A, accesses:

2 - HOURS

a short press of button B: changing the hours (from “0” to “11” hours (AM/PM) or from “0” to “23” hours).

A short press of button A, accesses:

3 - MINUTES

a short press of button B: changing the minutes (from “0” to “59” minutes).

A short press of button A, accesses:

4 - YEAR

a short press of button B: change of year (“2005”, “2006”, etc.).

A short press of button A, accesses:

5 - MONTH

a short press of button B: changing the month (from “1” to “12”).

A short press of button A, accesses:

6 - DAY

a short press of button B: changing the days (from “1” to “31”).

A short press of button A, accesses:

7 - TIME CYCLE

a short press of button B: time cycle (“12 hour clock” or “24 hour clock”).

43

II

II

M u l t i f u n c t i o n d i s p l a y

A short press of button A, accesses:
8 - TEMPERATURE

a short press of button B: changing the units for temperature readings (“°C” or “°F”).

A short press of button A, accesses:
9 - DISTANCE / SPEED

a short press of button B: changing the distance / speed values (“KM” or “M” and “KM/H” or “MPH”).

A short press of button A allows you to return to the time, date and temperature display.

Order

Functions

Values

1

LANGUAGE

-

2

HOURS

0 ... 11 (AM/PM) / 0 ... 23

3

MINUTES

0 ... 59

4

YEAR

2002 ...

5

MONTH

1 ... 12

6

DAY

1 ... 31

7

TIME CYCLE

12 H - 24 H

8

TEMPERATURE

°C - °F

9

DISTANCE / SPEED

KM - M / KM/H - MPH

Temperature
When temperature is between +3°C and - 3°C, the temperature display flashes (risk of ice).
Note: Temperature displayed may be higher than the actual temperature when the vehicle is parked in sunshine.

44

II

II

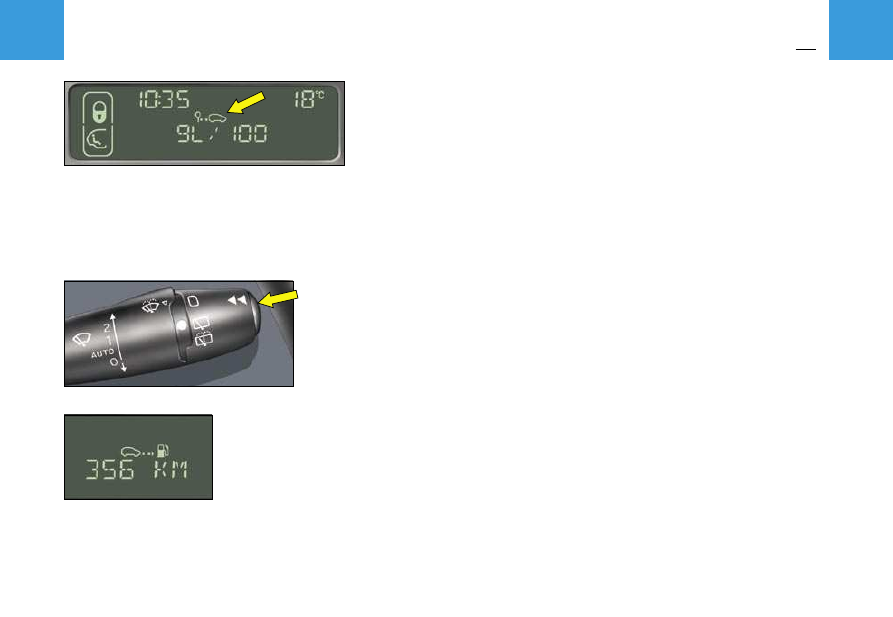

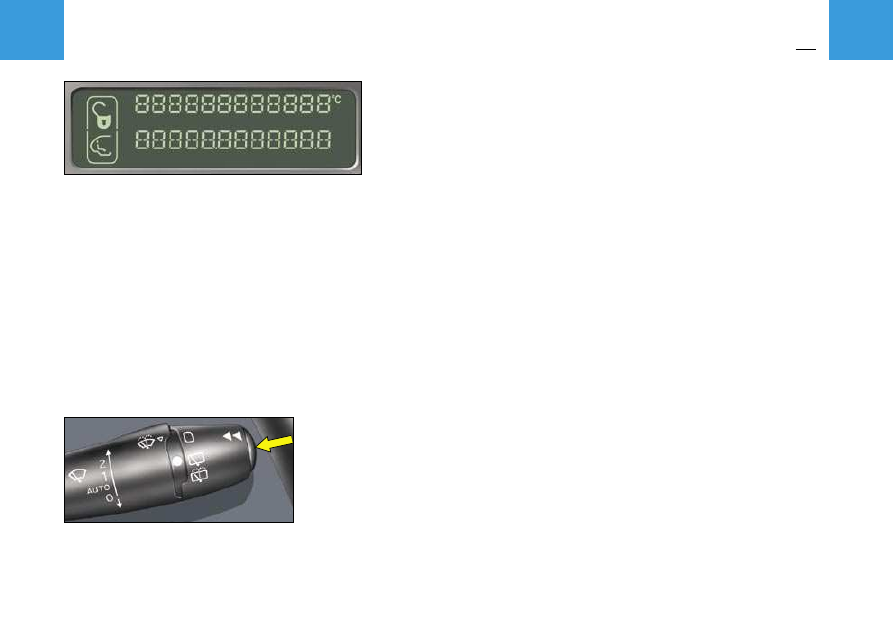

T r i p c o m p u t e r

The trip computer provides 6 different types of information on the dis-

play above the instrument panel.

• Range.

• Distance travelled.

• Average fuel consumption.

• Instantaneous fuel consumption.

• Average speed.

• Overspeed warning.

To select the different types of information and displays, briefly press the end

of the windscreen wiper control.

Range
Indicates the range remaining using the fuel left in the tank (calculated as a function of the

average consumption during the last 10 minutes).
When the quantity of fuel in the tank is less than 3 litres, the display will show 3 segments

only.

After resetting the computer, the indication of remaining range is only reliable after the vehicle has been used for a cer-

tain time.

45

II

II

T r i p c o m p u t e r

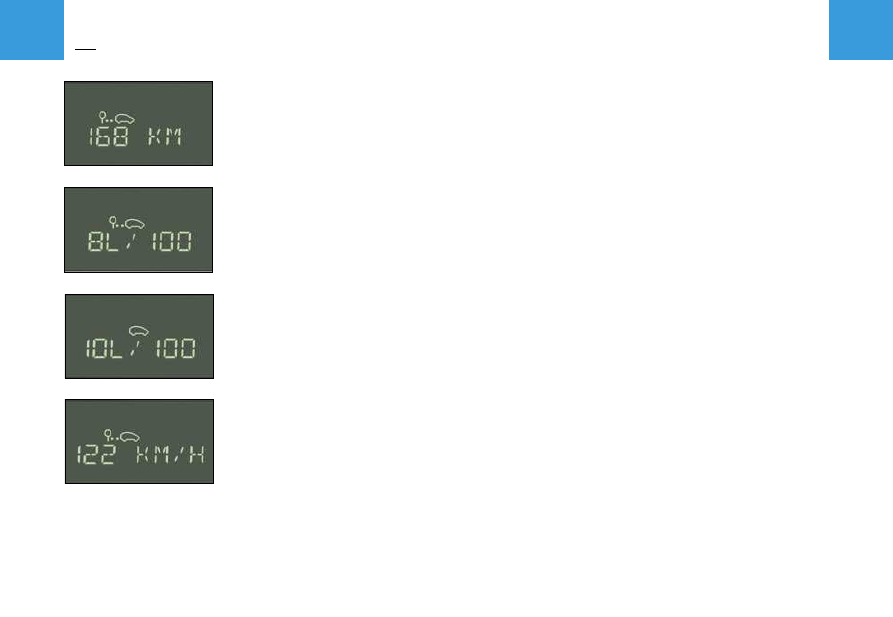

Distance travelled
It indicates the distance travelled since the trip computer was last reset to zero.

Average fuel consumption
The average fuel consumption is calculated from the last reset of the computer.

Instantaneous fuel consumption
The fuel consumption of the last 2 second period is displayed. This function is only available at

speeds above 20 km/h (approx. 13 mph).

Average speed
The average speed is obtained, from the last reset of the computer, by dividing the distance

covered by the time taken (ignition on).

46

II

II

T r i p c o m p u t e r

Overspeed alert
Function for monitoring the maximum desired speed (see “message

display”). If the programmed speed is exceeded, you see the mes-

sage “PROG SPEED ***MPH” accompanied by an audible signal.

• If the display reads “OVERSPEED WARNING INACTIVE”, a short press on the end of the control will return you to the

main screen, otherwise a long press on the end of the control will activate the function and the display will read

“OVERSPEED WARNING ACTIVE”.
To memorise or modify the warning speed, a short press on the end of the control will bring the display “PROG

SPEED”: as soon as the vehicle reaches the desired speed this can be memorised by giving a long press on the end

of the control.

• If the display reads “OVERSPEED WARNING ACTIVE”, a short press of the button on the end of the control will dis-

play “PROG SPEED”, and the speed can be modified as described above.

• To deactivate the function, give a long press on the end of the control when the display shows “OVERSPEED WARN-

ING ACTIVE”. This is possible only if you are below the warning speed.

To reset the trip computer to zero, press and hold down the control for

more than three seconds.
Resetting to zero is not possible in overspeed warning mode.

If the battery has been disconnected, all the display segments and symbols are shown when it is reconnected.
If the horizontal segments appear instead of the figures when driving, contact your CITROËN dealer.

47

C

II

II

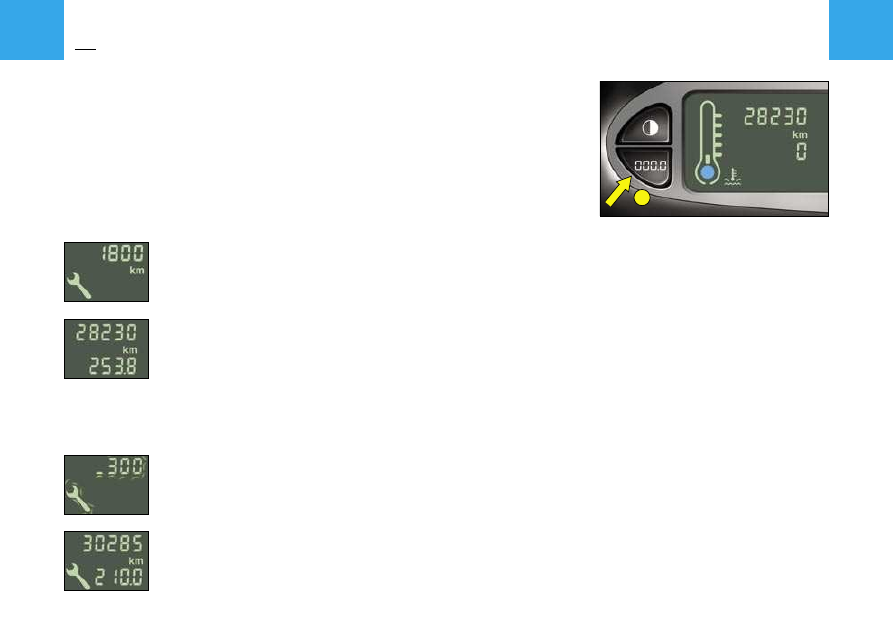

M a i n t e n a n c e i n d i c a t o r

The maintenance indicator informs you when the next service is due,

in conformity with the servicing programme detailed in the vehicle's

Maintenance Guide. This information is determined as a function of

two parameters: the mileage travelled and the time elapsed since the

previous service.
Operation
On switching on the ignition, the maintenance indicator spanner appears in

the display for several seconds; the mileage recorder display indicates how

many miles remain to be travelled before the next service is due.
The next service is not yet due.

For example: you have the following distance left to travel

before the next service: 1 800 km.
For five seconds on switching on the ignition, the display

shows

Five seconds after switching on the ignition, the total mileage

recorder reverts to normal operation and the total or trip

mileages appear on the display.

The pre- set service distance has been exceeded.
Each time you switch on the ignition, the maintenance symbol and mileage

covered beyond the recommended service interval flash for a short time.

For example: the pre- set service distance has been ex-

ceeded by 300 miles. Your vehicle must be serviced as

soon as possible.
For five seconds on switching on the ignition, the display

shows

A few seconds after you have switched on the ignition, the

total mileage recorder returns to its normal operation and

the maintenance symbol remains illuminated. The total

or trip mileages appear on the display.

Resetting the maintenance in-

dicator to zero
Your CITROËN dealer performs

this operation after each serv-

ice. However, if you carry out

the servicing yourself, the pro-

cedure for resetting to zero is

as follows:
- Switch off the ignition.
- Press and hold down button C.
- Switch on the ignition.
- The distance remaining until the

next service flashes.

- Keep button C pressed until the

display shows “=0” and the main-

tenance key disappears.

The time limit between services

has been reached.
If the maximum recommended pe-

riod of time between two services is

reached before the recommended

distance travelled is reached, the

maintenance symbol will flash, and

the distance travelled since the rec-

ommended service date will ap-

pear in the display for five seconds.

48

II

II

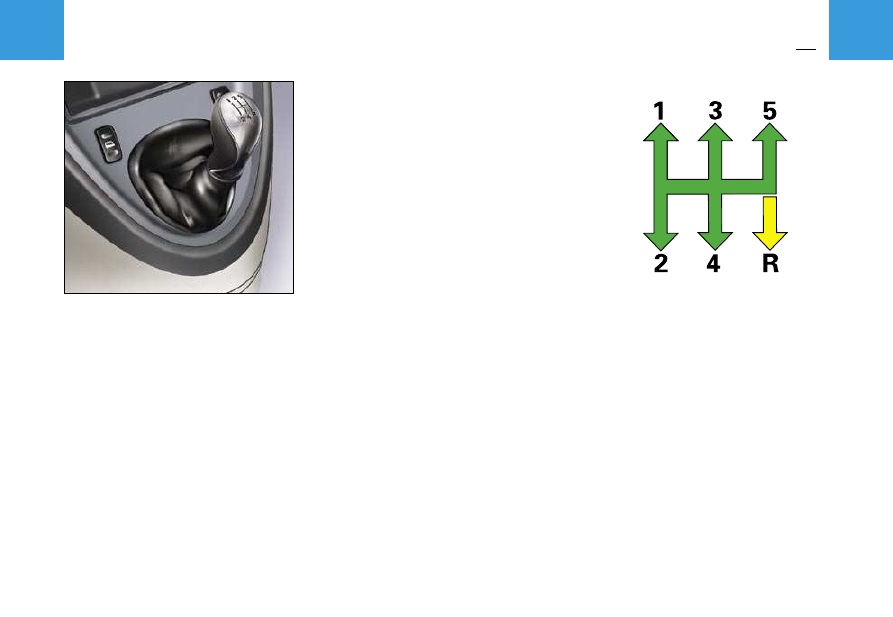

M a n u a l g e a r b o x

Manual gearbox gear lever

Reverse gear
Do not select reverse gear until the

vehicle is completely stationary.
Depress the clutch pedal and wait

a few moments before gently en-

gaging reverse gear.

49

II

II

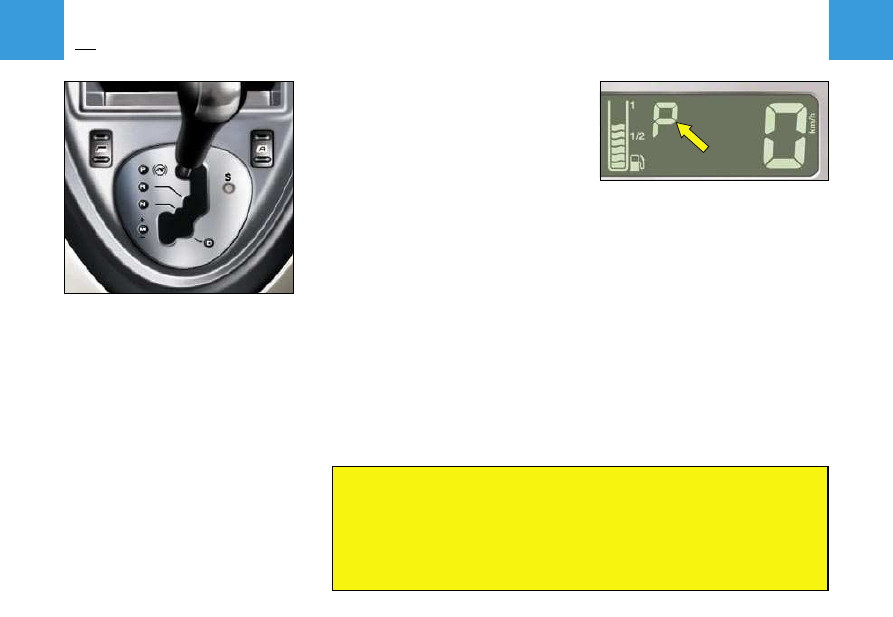

A u t o m a t i c g e a r b o x

Automatic gear selector lever
- Park (Position P)
- Reverse gear (Position R)
- Neutral (Position N)

- The automatic gearbox offers

you:
- Operation

in

auto-

active

mode, with automatic adapta-

tion to your style of driving. (Po-

sition D).

- Operation

in

sequential

mode, with manual gear chang-

ing, (pushing the selector to-

wards + or –). (Position M)

- Operation in Sport automatic

mode (position D and press on

control S)

Gear lever position
The position of the gear selector is

displayed on the instrument panel.

Automatic gearbox, for safety:
• The gear lever cannot be disengaged from position P unless the

brake pedal is pressed.

• On opening of the driver’s door, with the ignition key removed, an audi-

ble signal sounds if the gear lever is not in position P or N.

• Before leaving the vehicle, make absolutely certain that the PARK or P

position is selected.

50

II

II

A u t o m a t i c g e a r b o x

The engine can only be started when the lever is at position P or N.
A safety device ensures that starting is impossible in the other positions.
After starting the engine, with selector on P, depress the brake pedal to quit

this position, - shift the selector to D, R or M,
- D for automatic,
- R for reverse,
- M for manual operation.
A shift from D (automatic) to M (manual) is possible at any time.

Using the automatic gearbox

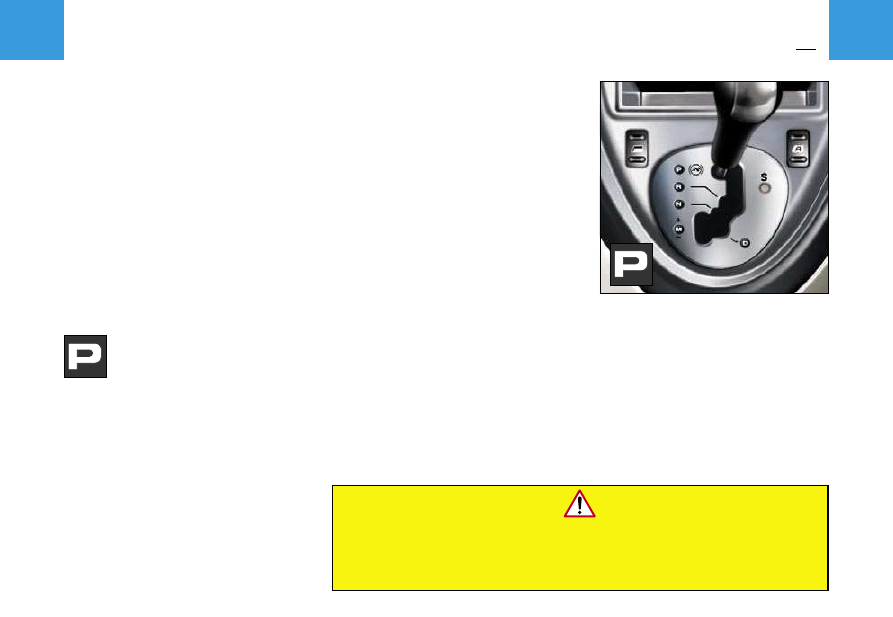

Park

Do not engage until the vehicle is completely stationary. To avoid any movement of the vehicle when

parked, select position P and apply the handbrake firmly. Check that the selector is in the P position to ensure that

the driving wheels are locked.

- Never select position N if the vehicle is moving.
- Never select positions P or R if the vehicle is not completely stationary.

51

II

II

A u t o m a t i c g e a r b o x

Reverse gear

Engage only when stationary and with the footbrake firmly applied. To avoid any transmission snatch or harshness,

wait several seconds before pressing the accelerator.

Neutral

Do not select this position, even momentarily, when the vehicle is in motion.

Drive:

Position for normal use. The four forward gears are selected automatically. For maximum acceleration (overtaking, for

example) press the accelerator pedal fully down to make the gearbox change to a lower gear.

Note
When braking, the gearbox changes down automatically to give effective engine braking.
If you suddenly lift your foot off the accelerator, in the interest of safety the gearbox will not change to a higher gear.

Sequential forward drive

Selector position for manual gear changing.

If, while the vehicle is moving, position N is engaged inadvertently,

let the engine idle before engaging position D or M.

52

II

II

A u t o m a t i c g e a r b o x

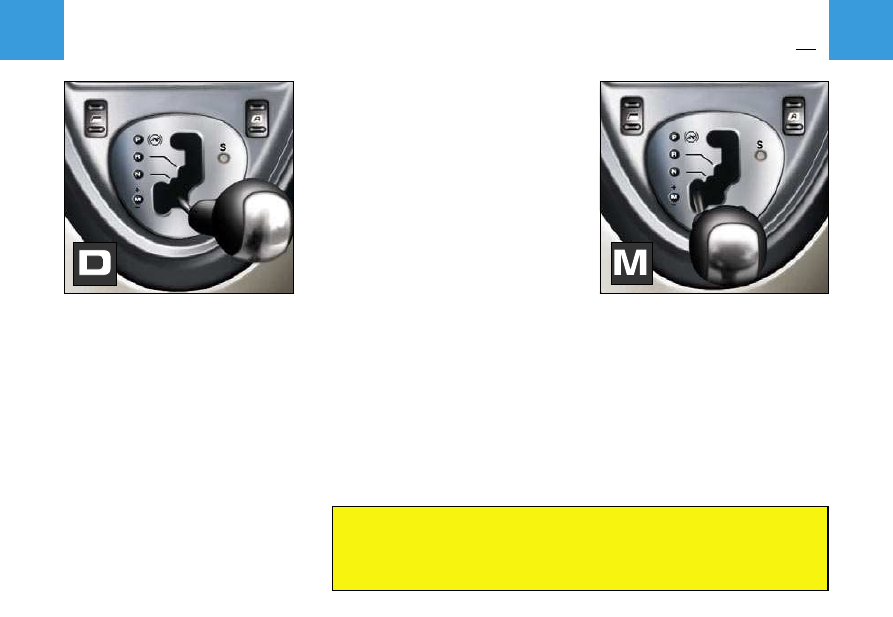

Operation in auto- active auto-

matic mode
Selector on D.
The gearbox always selects the

gear best adapted to the following

parameters:
- style of driving,
- route profile,
- vehicle load.
In this way the gearbox operates in

auto- active mode, without the need

for your intervention.

Operation in sequential mode
Manual changing of the four gears:
- Selector on M,
- push the selector towards the “+”

sign to engage a higher gear,

- pull the selector towards the “–”

to engage a lower gear.

A shift from D (automatic mode)

to M (sequential mode) is possible

at any time.

Note: The gear engaged is displayed on the instrument panel.

Note: The change from one gear to another is effected only if vehicle speed

and engine speed permit it.
The Sport programme does not apply in sequential operation.

- Flashing of the warning lamp for the position requested signals that this

position has not yet been permitted.

- When the warning lamp is fixed, the position is confirmed.

53

II

II

A u t o m a t i c g e a r b o x

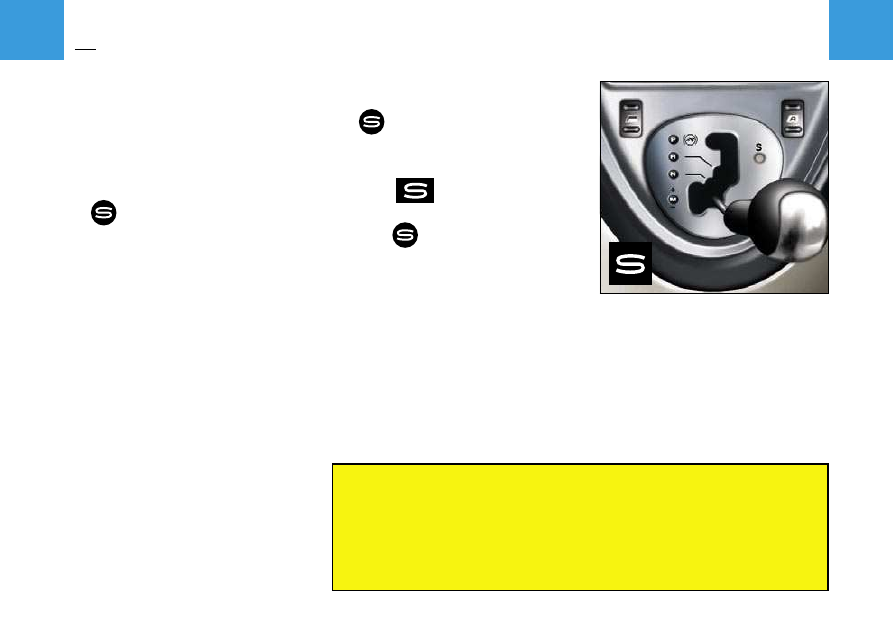

Operation in Sport automatic mode
Select the driving mode:
- Normal, for driving in normal conditions,

the display should not be

showing.

- Sport, this position permits a more dynamic driving style favouring perform-

ance and acceleration.

• With the lever on D, press on the button,

the warning lamp

lights up, you are in “SPORT” mode.

• Press again on the button, the warning lamp

goes out, you are in

“NORMAL” mode.

Automatic gearbox malfunction:

- the message “AUTOMATIC GEARBOX FAULT” displays on the

instrument panel,

- the gearbox is locked in a gear,

- The driver should not exceed approx. 60 mph.

Consult a CITROËN dealer as soon as possible.

54
