III

145

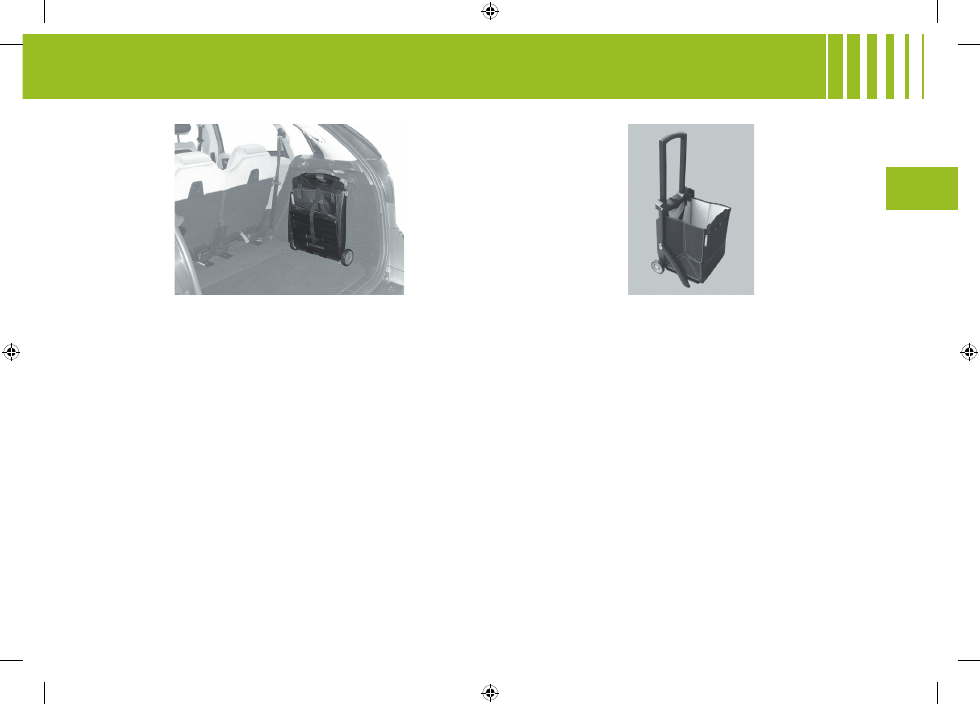

MODUBOX

Modubox можно использовать как в автомобиле, так

и вне него. Он состоит из съемной тележки и мягкой

сумки  (на  некоторых  версиях  изотермической),  ко-

торые можно использовать отдельно друг от друга в

зависимости от вашего желания (для этого необхо-

димо отстегнуть ремни, находящиеся сверху и сни-

зу по бокам).
Использование

1.  Отстегните красный ремень, чтобы освободить

Modubox.

2.  Отстегните черный ремень, затем одновремен-

но нажмите на круглые кнопки с каждой сторо-

ны Modubox, чтобы разложить его.

Б А г А Ж Н О Е   О Т Д Е Л Е Н И Е

M O D U B O X   -   C 4   P I C A S S O

Использование вне автомобиля

- Нажмите на паз, расположенный с левой стороны

Modubox, чтобы поднять (или опустить) ручку.

Сборка в автомобиле

- Выполните операции в обратном порядке, чтобы

сложить и убрать Modubox в автомобиль.

- После  использования  Modubox  вне  автомобиля

правильно  установите  его  в  пазы,  специально

предназначенные для этого.

1

2

7

8

3

5

6

4

7

8

1

2

3

5

6

4

146

III

Б А г А Ж Н О Е   О Т Д Е Л Е Н И Е

Б А г А Ж Н А я   С Е Т к А   -   G R A N D   C 4   P I C A S S O   И   C 4   P I C A S S O

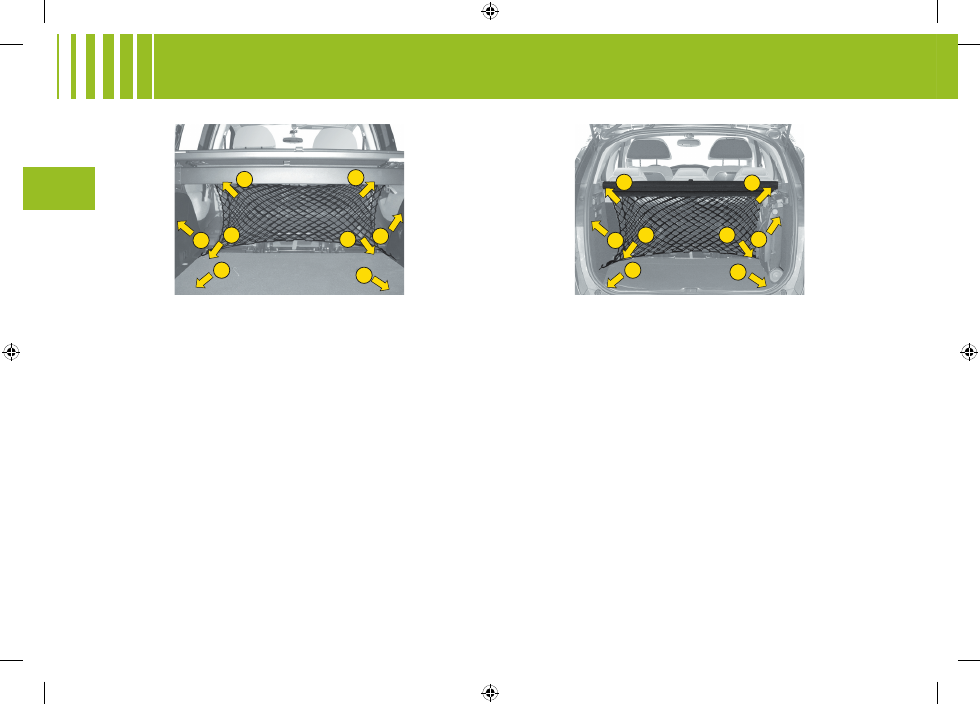

Багажная сетка  Grand C4 Picasso

8 крепежных колец в багажнике позволяют вам за-

крепить груз:
-

1 и 2 под намотчиком шторки багажника.

-

3, 4, 7 и 8 на полу.

-

 5 и 6 на стойках багажника.

Багажная сетка C4 Picasso

8 крепежных колец в багажнике позволяют вам за-

крепить груз:
-

1, 2, 3 и 4 на полу.

-

 5, 6, 7 и 8 на стойках багажника.

Багажная сетка может устанавливаться в различной конфигурации в зависимости от крепежных колец, к

которым она крепится (гамаком, вертикально и горизонтально, к полу и задним сиденьям второго ряда).

С ее помощью можно перевозить вещи в багажном отделении.
Примечание: Для обеспечения безопасности в случае резкого торможения рекомендуется размещать тя-

желые предметы на полу багажного отделения по возможности ближе к спинкам сидений второго ряда.
Крюк для сумок

крюк для сумок расположен внизу слева на боковине багажника.

C

D

A

B

III

147

Б А г А Ж Н О Е   О Т Д Е Л Е Н И Е

Б А г А Ж Н А я   ш Т О Р к А   -   G R A N D   C 4   P I C A S S O

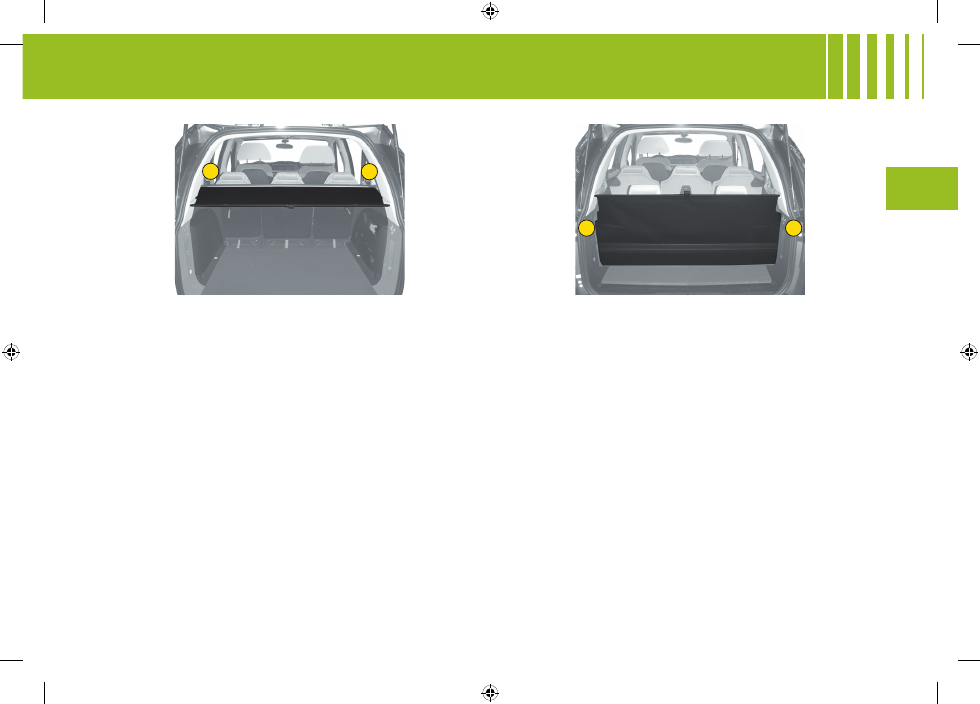

Багажная шторка

Положение 1: (5-местный вариант, за вторым рядом сидений)

За сиденьями второго ряда при сложенных сидень-

ях третьего ряда.
Для установки намотчика:

1.  установите левый край намотчика сетки в гнез-

до

А.

2.  установите  правый  край  намотчика  сетки  в

гнездо

 В.

3.  Разверните шторку до стоек багажника.

4.  установите направляющие шторки в пазы стоек.
Для снятия намотчика:

- Выполните операции в обратной последователь-

ности.

Примечание: намотчик снабжен подвижной штор-

кой, позволяющей не стеснять пассажиров второго

ряда,  сиденья  которых  установлены  в  положение

“комфорт”.

Положение 2: (7-местный вариант)

За третьим рядом сидений, это положение позволя-

ет  визуально  снаружи  отделить  расположенные  в

багажнике предметы.
Для установки намотчика:

1.  Сверните шторку, затем снимите намотчик.

2.  установите  намотчик  поперечиной  вверх,  кла-

паном вниз.

3.  установите складной пол в вертикальное положе-

ние.

4.  Вставьте выступ с левой стороны намотчика в  мес-

то

C.

5.  Пропустите  правую  сторону  над  подлокотни-

ком третьего ряда сидений.

6.  установите выступ в гнездо D.

7.  Потяните  за  петлю  сиденья  (сидений),  чтобы

разложить их, не фиксируя.

8.  Разверните  шторку  и  установите  направляю-

щие в пазы стоек.

9.  Зафиксируйте сиденье (сиденья).

10. Сильно нажмите и разложите складной пол.

C

D

148

III

Б А г А Ж Н О Е   О Т Д Е Л Е Н И Е

ш Т О Р к А   Б А г А Ж Н О г О   О Т Д Е Л Е Н И я   -   G R A N D   C 4   P I C A S S O

Положение 2: (продолжение)
Для снятия намотчика:

1.  Толкните клапан в сторону спинки сиденья.

2.  Приподнимите за край складной пол и устано-

вите его вертикально.

3.  Разблокируйте  сиденье,  потянув  за  петлю  G

(см. “Задние сиденья третьего ряда”).

4.  Толкните спинку вперед.

5.  Затем  выполните  операции  в  порядке,  проти-

воположном порядку установки.

Примечание: вы можете установить складной пол

вертикально для размещения габаритных предме-

тов с упором в углублении.

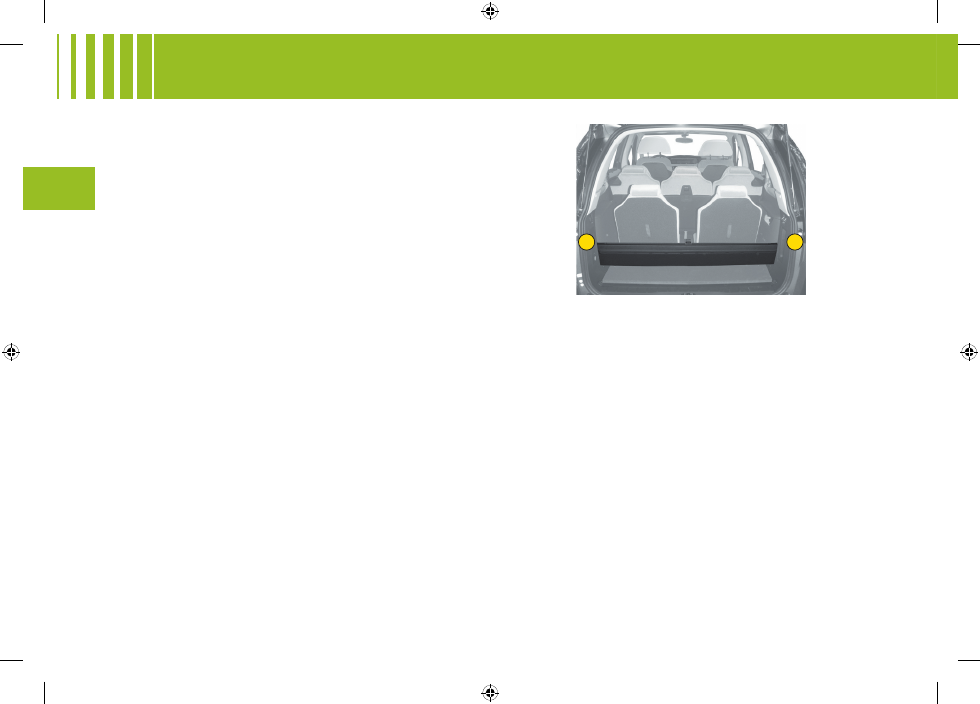

Положение 3: (7-местный вариант, сложенное

положение)
Для установки намотчика:

1.  Снимите шторку.

2.  установите намотчик поперечиной вверх, кла-

паном вверх.

3.  установите левый выступ в гнездо C.

4.  Пропустите  правую  сторону  над  подлокотни-

ком третьего ряда сидений.

5.  установите выступ в гнездо D.
Для снятия намотчика:

- Выполните операции в обратной последователь-

ности.
