Citroen C-Zero (2017 год). Руководство - часть 32

8

В случае неисправности

137

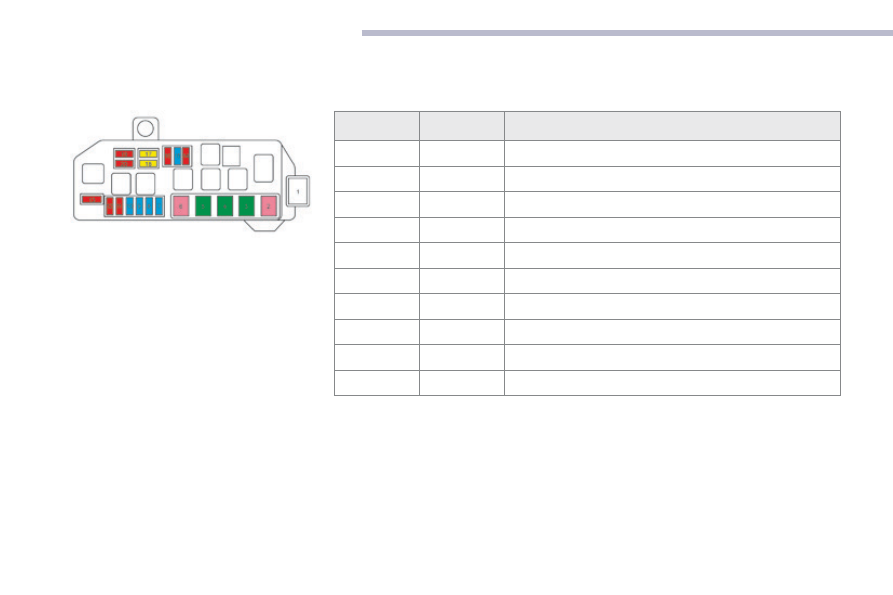

Предохранитель №

Номинальный ток

Защищаемая цепь

1

-

свободен.

2

30 A

предохранитель блока.

3

40 A

электродвигатель.

4

40 A

вентилятор радиатора.

5

40 A

электрические стеклоподъемники.

6

30 A

электровакуумный насос.

7

15 A

процессор главной аккумуляторной батареи.

8

15 A

третий фонарь стоп-сигнала.

9

15 A

противотуманные фары.

10

15 A

водяной насос.

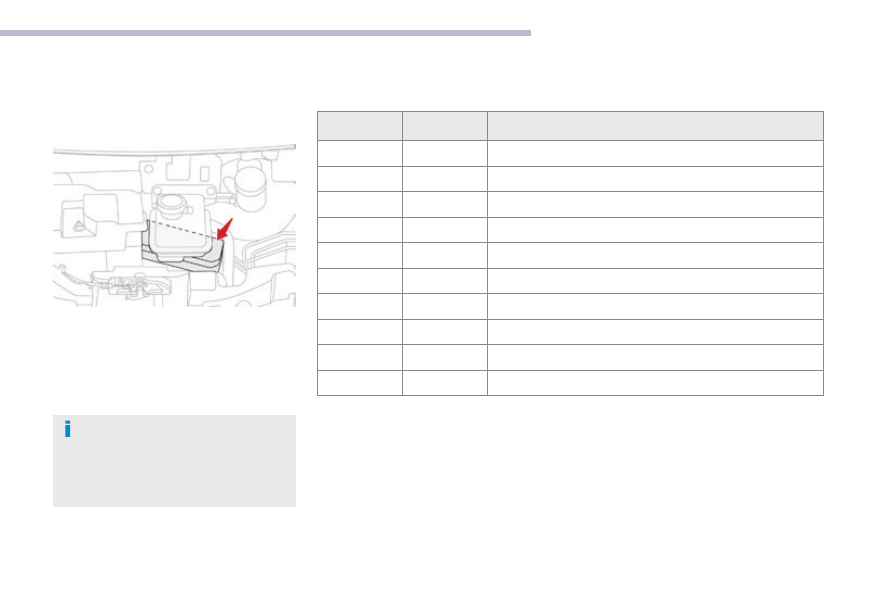

Блок предохранителей в

переднем отсеке

Блок предохранителей расположен в переднем
отсеке под бачком с жидкостью системы
отопления. только эти предохранители
допускается менять самостоятельно.

Замена предохранителей в остальных блоках (в
блоках электровакуумного насоса и цепи батареи
питания дополнительного оборудования) должна
осуществляться в сервисной сети CITROËN или в
специализированном техцентре.

В случае неисправности

138

Доступ к предохранителям

F

  откройте капот.

F

  освободите крышку от фиксаторов и

полностью снимите ее, потянув на себя.

F

  Замените предохранитель.

F

  Заменив предохранитель, установите

на место крышку и проследите, чтобы
она плотно прилегала к блоку.

Предохранитель №

Номинальный ток

Защищаемая цепь

11

10 A

Бортовое зарядное устройство.

12

10 A

указатели поворотов.

13

10 A

Звуковой сигнал.

14

10 A

дневные ходовые огни.

15

15 A

вентилятор аккумуляторной батареи.

16

10 A

компрессор системы кондиционирования воздуха.

17

20 A

правая фара ближнего света.

18

20 A

левая фара ближнего света, регулятор фар.

19

10 A

правая фара дальнего света.

20

10 A

левая фара дальнего света.

8

В случае неисправности

139

Буксировка автомобиля

порядок действий при буксировании своего автомобиля на жесткой сцепке.

Буксировка Вашего

автомобиля

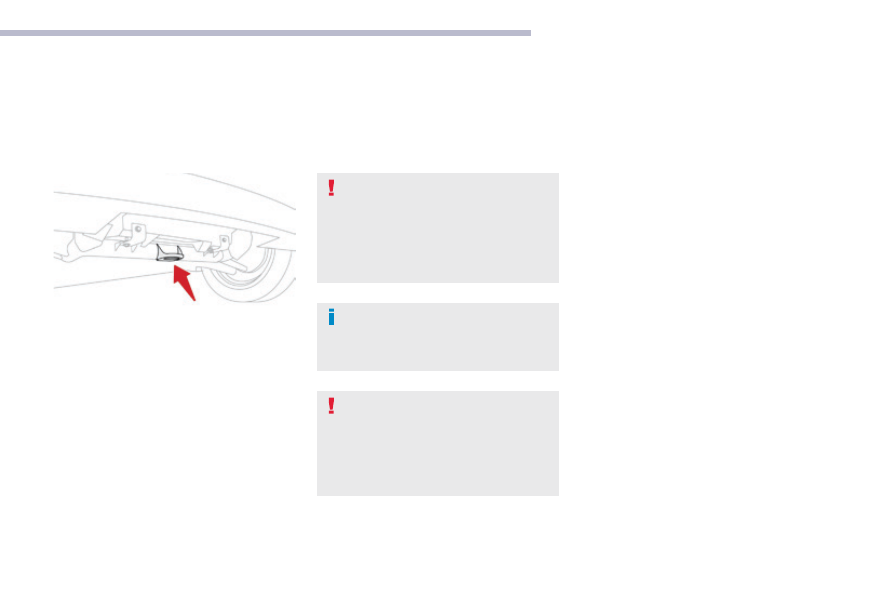

Буксирное кольцо приварено к автомобилю
под передним бампером.
F

  установите жесткую штангу для

буксировки.

F

  Запустите свой автомобиль (лампа

"Ready" должна гореть).

F

  установите селектор режимов

движения на N.

F

  отпустите стояночный тормоз.

F

  включите на своем автомобиле фонари

аварийной сигнализации.

F

  поезжайте на буксире

на расстояние

не более 30 км, при этом не

превышая скорость 30 км/ч.

при буксировке с опорой на четыре колеса
пользуйтесь только жесткой буксирной штангой.
при буксировке автомобиля с двумя поднятыми
колесами вывешивать автомобиль необходимо
только при помощи специально предназначенного
для этого подъемного средства.

Несоблюдение этих требований может
привести к выходу из строя тормозной
системы и электрического двигателя.

Взятие на буксир

другого автомобиля

Ни при каких обстоятельствах не
допускается использовать ваш автомобиль
для буксировки другого автомобиля.

Технические характеристики

140

силовой агрегат и главная акБ

Код варианта исполнения:

1 N ZKY Z

Электрический двигатель

Y51

тип электродвигателя

синхронный, на постоянных неодимовых магнитах

Максимальная мощность: стандарт Еэс, квт

49

Частота вращения при макс. мощности, об/мин

4 000... 8 800

Максимальный крутящий момент: стандарт Еэс, Нм

196

Частота вращ. при макс. крутящем моменте, об/мин

0... 300

Главная аккумуляторная батарея

Литий-ионная

отдача нового аккумулятора по емкости, квтч

14,5

Обычная зарядка
Напряжение, в (AC)

230

продолжительность зарядки

(

*

)



(

**

)

:

-  16 A
-  14 A
-  10 A
-  8 A

около 6 часов

6 часов
8 часов

11 часов

Быстрая зарядка
Напряжение, в (DC)

300

продолжительность зарядки (на 80 % емкости)**

30 минут

Запас хода зависит от внешних климатических условий, навыков управления у водителя, использования бортовых потребителей, частоты
сеансов обычной или быстрой зарядки и изношенности главной аккумуляторной батареи.

* Зависит от параметров электрической сети, имеющейся в стране.
**  указана длительность зарядки в условиях температуры окружающего воздуха 20... 25° C. в зависимости от продолжительности

использования автомагнитолы и кондиционера воздуха длительность зарядки может увеличиться.
