158

Практическая информация

Замена ламп в указателях поворотов (только на

моделях с галогенными фарами)

о неисправности одной из ламп на
соответствующей стороне сообщит
более частое мигание указателя
поворота (правого или левого).

Доступ к лампам

в зависимости от типа двигателя и только
с левой стороны следует предварительно
выполнить следующие операции для
доступа к защитным крышкам.
F

  освободить три крепления и снять

воздушный дефлектор.

F

  освободить трос привода капота из

двух креплений.

F

  сдвинуть трос вниз.

после замены соответствующей лампы
не забывать установить на место трос и
воздушный дефлектор.

F

  поверните на четверть оборота патрон

с лампой и извлеките ее.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

при обратной установке тщательно
закройте защитный кожух, чтобы
обеспечить герметичность светового
прибора.

лампы с колбами желтого цвета

(используются в фонарях указателей

поворотов и боковых повторителях)

следует заменять лампами с

аналогичными техническими

параметрами и колбами того же цвета.

159

9

Практическая информация

Замена ламп в фарах ближнего

света (только на моделях

с галогенными фарами)

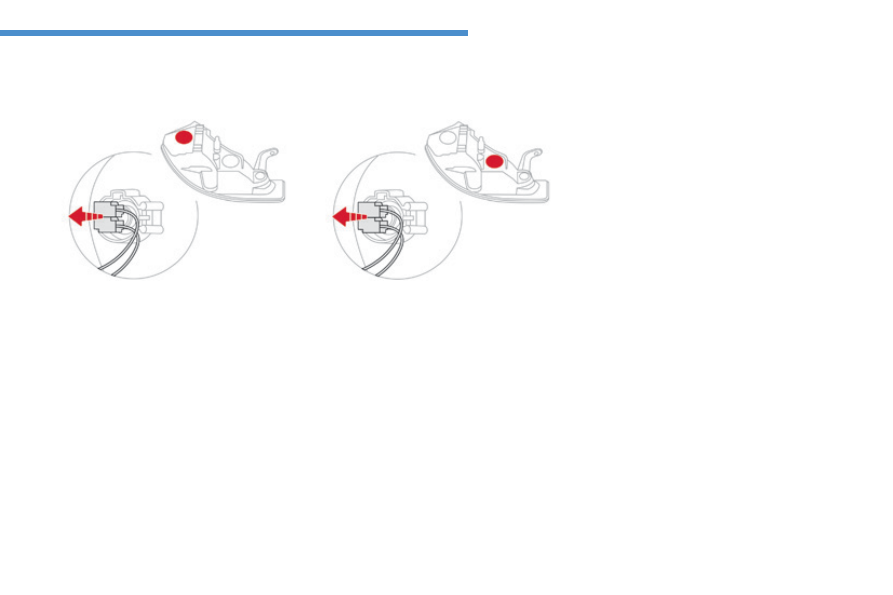

F

  снимите защитный кожух, потянув для

этого язычок фиксатора.

F

  отсоедините от лампы разъем

электрожгута.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

Замена ламп в фарах дальнего

света (только на моделях

с галогенными фарами)

F

  снимите защитный кожух, потянув для

этого язычок фиксатора.

F

  отсоедините от лампы разъем

электрожгута.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

160

Практическая информация

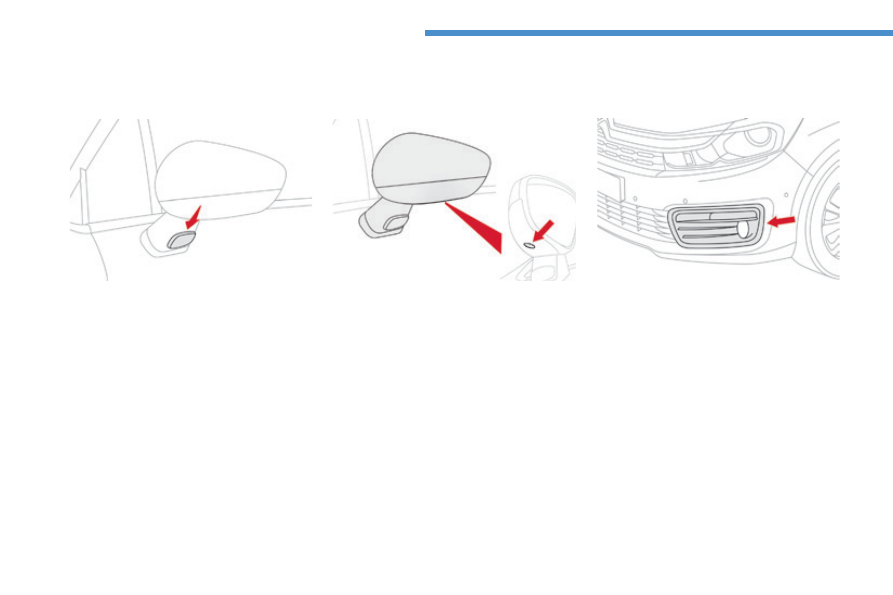

Замена бокового повторителя

указателя поворота в сборе с

лампой

F

  подденьте повторитель плоской

отверткой, вставив ее посередине
между ним и основанием зеркала.

F

  действуя плоской отверткой как

рычагом, извлеките повторитель в
сборе.

F

  отсоедините от повторителя разъем

электропроводки.

установка на место осуществляется в
обратной последовательности.
повторитель можно приобрести в
торгово-сервисной сети CITROËN или в
специализированном техцентре.

Замена боковых фонарей

(LED-светодиоды)

Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети CITROËN или в
специализированном техцентре.

Замена ламп в

противотуманных фарах

(на моделях с галогенными

фарами)

F

  установите плоскую отвертку в

отверстие декоративной накладки.

F

  потяните на себя накладку, чтобы снять

ее с бампера.

F

  снимите два фиксирующих винта

модуля и извлеките его из гнезда.

F

  отсоедините электроразъем от патрона

лампы.

F

  поверните патрон на четверть оборота

и извлеките его.

F

  извлеките лампу и замените ее.

установка на место осуществляется в

обратной последовательности.

для замены этих ламп можно обратиться

в сервисную сеть CITROËN или в

специализированный техцентр.

161

9

Практическая информация

F

  отведите в сторону боковую обшивку.

F

  отверните гайку крепления трубчатым

ключом на 10 мм.

F

  отведите в сторону фиксатор.

F

  откройте багажник.

F

  извлеките три фиксатора боковой

обшивки.

F

  открепите перегородку вещевого

кармана.

Задние фонари

1.  Стоп-сигналы /

2.  Стояночные огни (P21/5W).

или

1.  Стояночные огни (LED-светодиоды).

2.  Стоп-сигналы (P21W).

3.  Фонарь заднего хода (W16W) .

4.  Указатели поворотов (PY21W желтого

цвета).

5.  Противотуманные фонари (H21W).
