11

Практическая информация

179

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

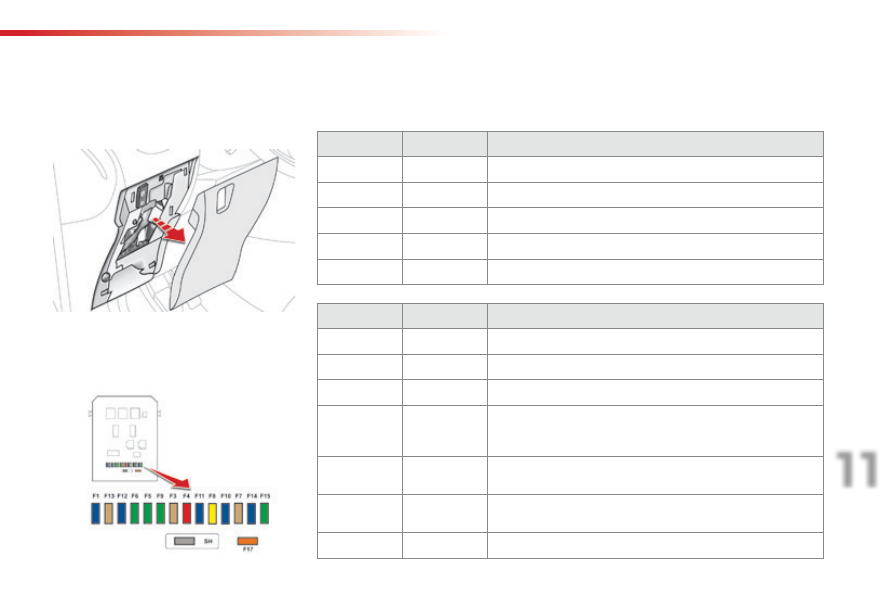

Блок электрических предохранителей

в приборной панели

этот блок предохранителей расположен
под панелью приборов (с левой стороны).

Доступ к предохранителям

F

  см. раздел "доступ к инструментам".

Перечень предохранителей

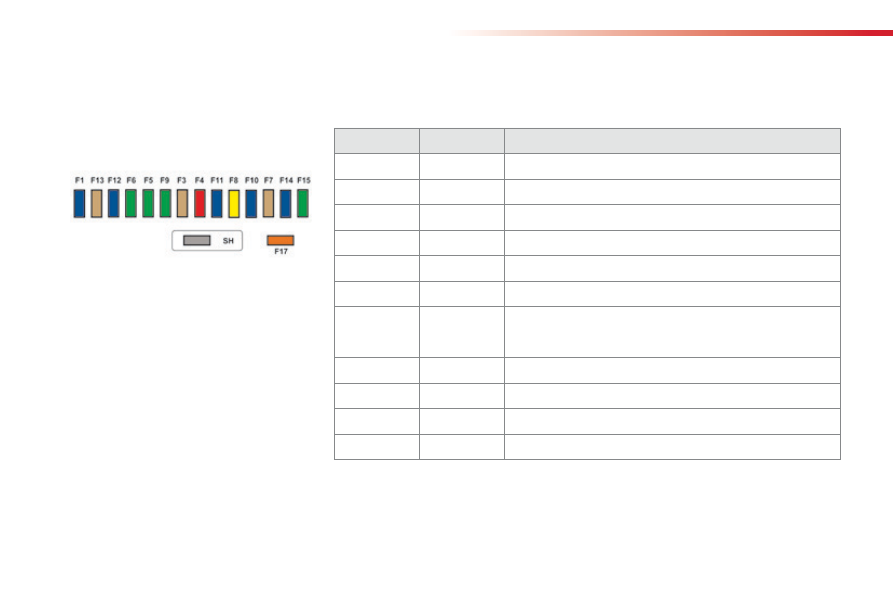

Предохранитель № Номинальный ток

Защищаемая цепь

FH36

5 A

коммутационный блок прицепа.

FH37

15 A

электропитание электрического разъема для подключения дополнительного оборудования жилого прицепа.

FH38

20 A

Навигационная система.

FH39

20 A

обогрев сидений.

FH40

30 A

коммутационный блок прицепа.

Предохранитель № Номинальный ток

Защищаемая цепь

F1

15 A

очиститель заднего стекла.

F2

-

Не используется.

F3

5 A

эБу подушек безопасности и пиротехнических преднатяжителей.

F4

10 A

датчик угла поворота рулевого колеса, кондиционер,
контактор сцепления, насос для подачи присадки в сажевый
фильтр, диагностический разъем, датчик расхода воздуха.

F5

30 A

панель управления стеклоподъемниками, управление стеклоподъемник
пассажира, электродвигатель переднего стеклоподъемника.

F6

30 A

электродвигатель заднего стеклоподъемника и
электродвигатель стеклоподъемника двери водителя.

F7

5 A

передний плафон и точечный светильник, задние спот-плафоны.

Практическая информация

180

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

Предохранитель № Номинальный ток

Защищаемая цепь

F8

20 A

Многофункциональный дисплей, автомагнитола, навигационная система.

F9

30 A

автомагнитола (дополнительная установка), розетка 12 в.

F10

15 A

подрулевые переключатели.

F11

15 A

Замок зажигания, диагностический разъем.

F12

15 A

датчик дождя / освещенности, коммутационный блок прицепа.

F13

5 A

основной контактор стоп-сигналов, коммутационный блок двигателя.

F14

15 A

компьютер системы помощи при парковке, блок сигнализаторов
о непристегнутых ремнях безопасности, компьютер подушек
безопасности, панель приборов, кондиционер, USB Box.

F15

30 A

Блокирование замков.

F16

-

Не используется.

F17

40 A

обогрев заднего стекла и наружных зеркал заднего вида.

SH

-

Шунт PARC.

11

Практическая информация

181

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

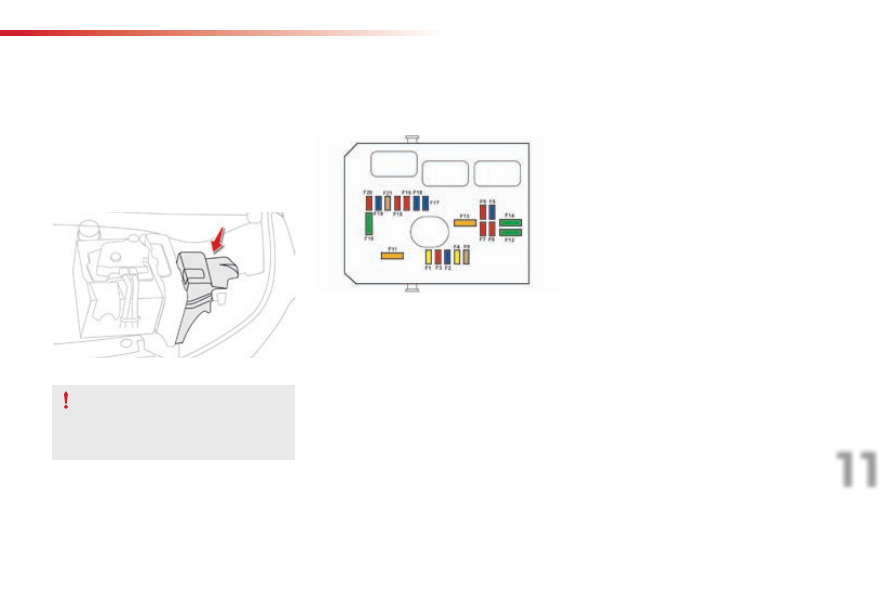

Блок электрических

предохранителей в моторном отсеке

этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи (с левой стороны).

Доступ к предохранителям

F

  освободите крышку от фиксаторов.

F

  Замените предохранитель

(см. соответствующий раздел).

F

  после завершения работы

тщательно закройте крышку блока
предохранителей.

все работы с предохранителями,
расположенными в блоке над акБ, должны
осуществляться только в сервисной сети
CITROËN или в специализированном техцентре.

Практическая информация

182

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

Перечень предохранителей

Предохранитель № Номинальный ток

Защищаемая цепь

F1

20 A

питание эБу двигателя, управление электровентилятором,
главное реле многофункционального процессора двигателя.

F2

15 A

Звуковой сигнал.

F3

10 A

омыватель переднего и заднего стекол.

F4

20 A

дневное освещение.

F5

15 A

подогреватель дизтоплива (на дизельных модификациях),
топливный насос (на бензиновых модификациях).

F6

10 A

процессор систем ABS/ESP, реле отключения систем ABS/
ESP, дублирующий контактор стоп-сигналов.

F7

10 A

электрический усилитель рулевого управления.

F8

25 A

выключатель стартера.

F9

10 A

Блок коммутации и защиты (на дизельных модификациях).

F10

30 A

электромагнитный клапан тНвд (на дизельных модификациях),
инжекторы и катушки зажигания (на бензиновых модификациях).

F11

40 A

электровентилятор системы кондиционирования воздуха.
