В случае неисправности

1.

  стояночные огни (R10W).

2.

  стоп-сигналы (P21W).

3.

  указатели поворотов (PY21W).

4.

  Фонарь заднего хода (P21W), справа

или противотуманный фонарь (PR21W),
слева.

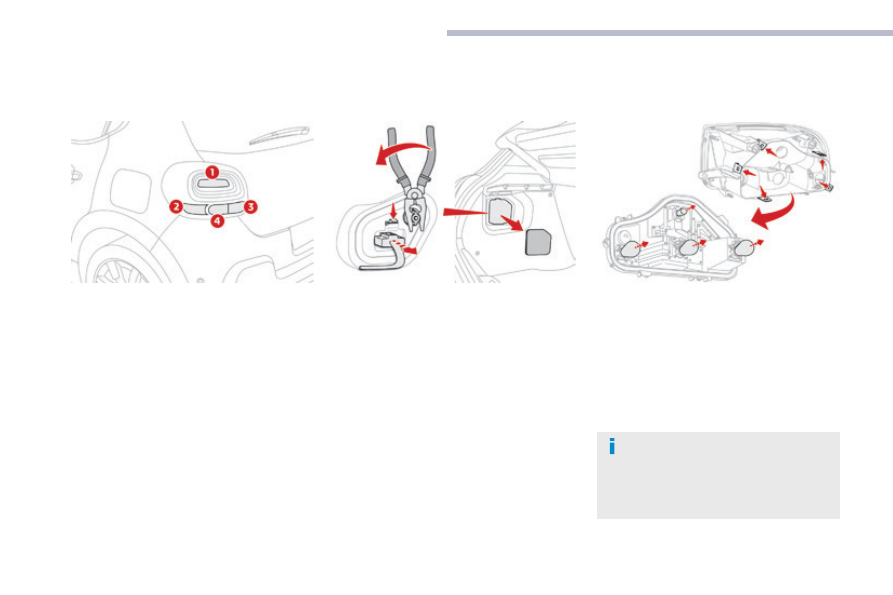

Задние фонари

Замена ламп в фонарях

установку фонаря производите в обратной
последовательности.

F

  Разведите в стороны язычки фиксатора

платы с лампами и извлеките ее.

F

  поверните лампу на четверть оборота и

замените ее.

доступ к этим лампам открывается изнутри

багажника.

F

  откройте багажник.

F

  снимите заглушку с соответствующей

боковой обшивки.

F

  отсоедините от фонаря разъем

электрожгута.

F

  отверните и уберите гайку (

действуйте

так, чтобы не уронить ее в полость

крыла).

F

  открепите и осторожно извлеките

фонарь, вытягивая его вдоль оси

наружу.

проследите за тем, чтобы фонарь точно стал на
свои направляющие, обеспечивающие соосность его
установки с продольной осью автомобиля.
Затяните гайки крепления без чрезмерного усилия,
чтобы обеспечить герметичность и не сломать фонарь.

для отворачивания гайки могут
понадобиться пассатижи или баллонный
ключ (в зависимости от комплектации).

239

8

В случае неисправности

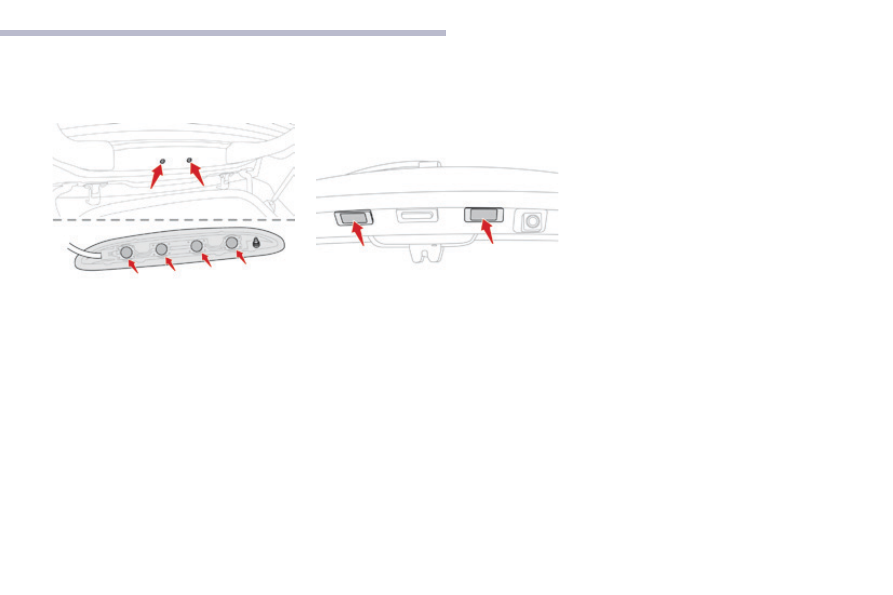

Третий стоп-сигнал

(4 лампы T10 W5W)

F

  откройте багажник и снимите

пластмассовые заглушки.

F

  протолкните оба выступа при помощи

отвертки.

F

  извлеките фонарь с внешней стороны

крышки багажника.

F

  отсоедините разъем.

F

  поверните на четверть оборота

держатель перегоревшей лампы и

извлеките его.

F

  извлеките лампу и замените ее.

Фонари подсветки номерного

знака (W5W)

для удобства работы приподнимите крышку
багажника.
F

  вставьте тонкую отвертку в прорезь

рассеивателя.

F

  приподнимите его, чтобы открепить.

F

  снимите рассеиватель.

F

  Замените перегоревшую лампу.

при установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.

установку фонаря на место осуществляйте
в обратном порядке, помня, что жиклер
стеклоомывателя должен располагаться
слева.

240

В случае неисправности

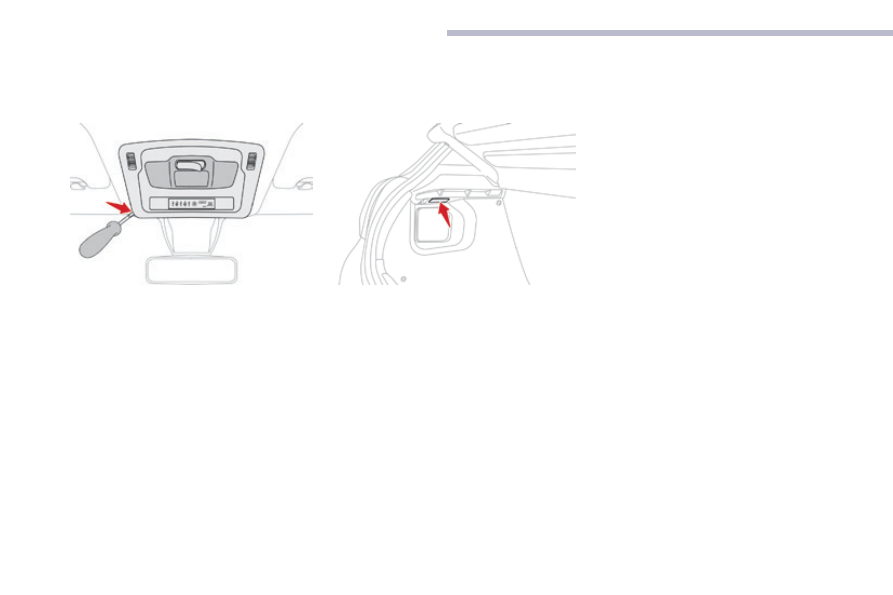

Плафон (W5W)

F

  при помощи тонкой плоской отвертки

отсоедините от плафона обрамляющую
его консоль.

F

  выньте сгоревшую лампу и замените

ее.

F

  установите консоль на плафон и прочно

закрепите ее.

Багажник (W5W)

F

  протолкните цоколь сзади и

освободите блок.

F

  извлеките и замените лампу.

F

  установите блок на место.

Освещение салона

Плафон с LED-светодиодами

для замены светодиодов (LED) необходимо
обратиться в сервисную сеть CITROËN или
в специализированный техцентр.

241

8

В случае неисправности

при замене предохранителя необходимо:
F

  пользоваться специальным пинцетом

для извлечения предохранителя из
гнезда и его проверки,

F

  всегда заменять сгоревший

предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).

Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование
в сервисной сети CITROËN или в
специализированном техцентре.

Исправный предохранитель

Сгоревший предохранитель

Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.

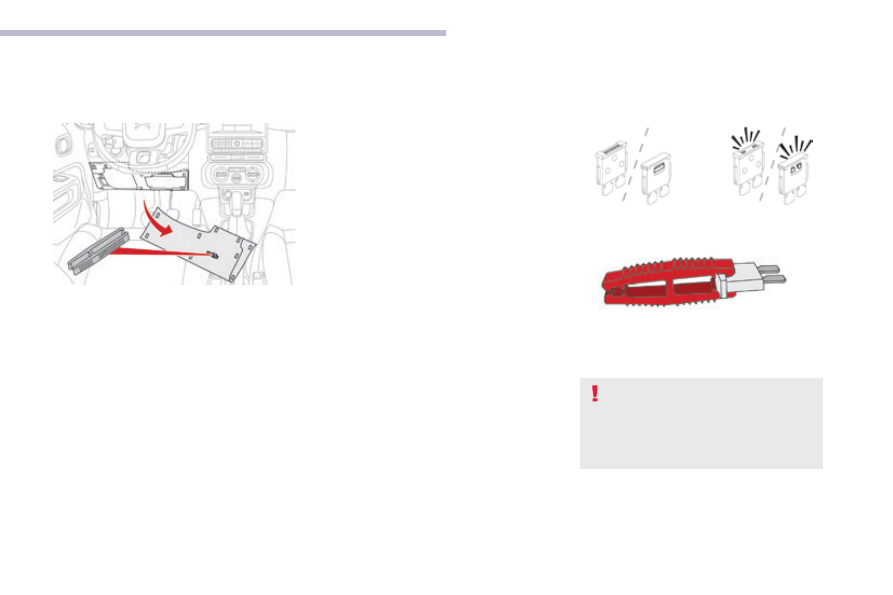

Пинцет

Замена предохранителя

Замена предохранителя

перед заменой сгоревшего предохранителя
необходимо:
F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  обеспечить неподвижность автомобиля

и выключить зажигание,

F

  определить сгоревший предохранитель

по таблицам соответствия и схемам,
представленным ниже.

пинцет для извлечения расположен
на обратной стороне крышки блоков
предохранителей в панели приборов.

Доступ к инструментам

F

  снимите крышку с фиксаторов, потянув

ее за верхнюю часть слева, затем справа.

F

  снимите крышку полностью.

F

  достаньте пинцет с обратной стороны

крышки.
