Citroen C3 (2017 год). Руководство - часть 54

226

В случае неисправности

Запасное колесо

комплект инструментов расположен под
полом багажного отделения.
Чтобы достать инструменты:
F

  откройте багажник,

F

  приподнимите и уберите пол,

F

  достаньте ящик с инструментами.

Доступ к инструментам

Состав инструментов

перечисленные инструменты

предназначены только для вашего

автомобиля, а их набор зависит от его

комплектации. Не используйте их для

других целей, кроме нижеуказанных.
1.

  Баллонный ключ.



служит для снятия колпака и

отворачивания болтов крепления колеса.

2.

  домкрат с ручкой в комплекте.



служит для поднятия автомобиля.

3.

  съемник колпачков с колесных болтов.



служит для снятия колпачков с болтов на

легкосплавных дисках или центрального

колпака (в зависимости от версии).

4.

  съемное буксирное кольцо.

порядок действий при замене проколотого колеса запасным с использованием штатного комплекта инструментов.

дополнительную информацию о

Буксировке читайте в соответствующей

рубрике.

домкрат следует использовать только
для замены поврежденного колеса.
домкрату обслуживание не требуется.

домкрат отвечает требованиям

европейского регламента,

определенного в директиве 2006/42/EC

на Машины и механизмы.

227

8

В случае неисправности

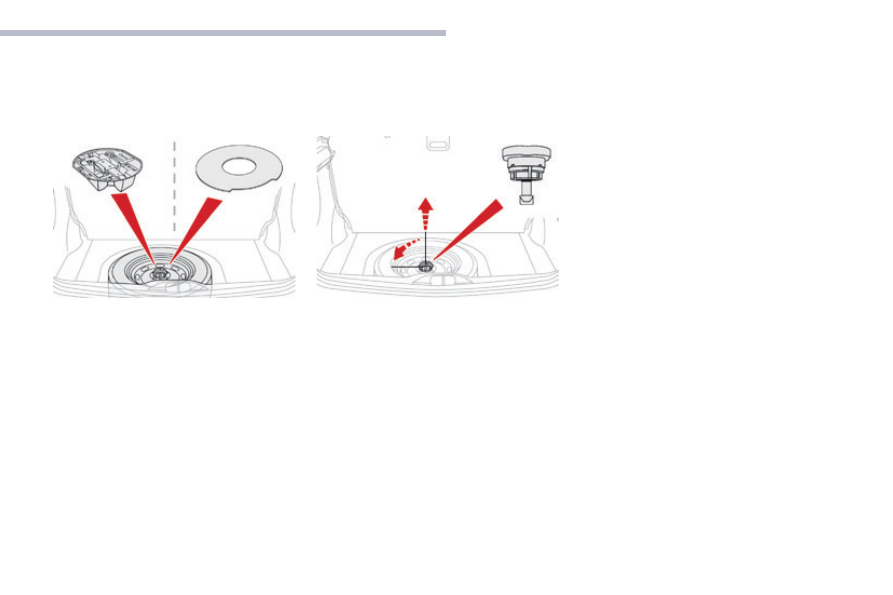

Извлечение колеса

F

  открепите ящик с инструментами

(на стандартном запасном колесе).

F

  отверните центральную гайку.

F

  выньте фиксирующее устройство (винт

и гайку).

F

  приподнимите запасное колесо со

своей стороны и потяните его на себя.

F

  выньте колесо из багажного отделения.

Запасное колесо находится в нише под
полом багажного отделения.
в зависимости от силового агрегата,
запасное колесо может быть стандартным
или неполноразмерным типа "галета"
(BlueHDi).

Доступ к запасному колесу

228

В случае неисправности

Укладка колеса на место

F

  уложите колесо в нишу багажного

отделения.

F

  отверните на несколько оборотов гайку

на винте.

F

  установите на место фиксирующее

устройство (винт с гайкой) по центру
колеса.

F

  Чтобы тщательно закрепить колесо,

заверните гайку полностью, пока не
послышатся щелчки.

F

  Закрепите ящик с инструментами (на

стандартном колесе).

Без запасного колеса фиксирующее
устройство (винт с гайкой)
установить на место невозможно.

229

8

В случае неисправности

Демонтаж колеса

Меры предосторожности

установите автомобиль так, чтобы

не мешать движению транспорта:

при этом площадка должна быть, по

возможности, твердой, горизонтальной

и нескользкой.

включите стояночный тормоз,

выключите зажигание и включите

первую передачу*, чтобы заблокировать

колеса.

убедитесь, что контрольная лампа

стояночного тормоза горит, не мигая, на

панели приборов.

примите меры, чтобы в автомобиле

никого не осталось, а пассажиры отошли

от него на безопасное расстояние.

убедитесь, что домкрат упирается точно

в отведенное для поднятия автомобиля

место.

с неправильно установленного

домкрата автомобиль может свалиться.

категорически запрещается находиться

под автомобилем, стоящим только на

домкрате; пользуйтесь подставками.

Колесо с декоративным

колпаком

Перед тем как снять колесо,

снимите с него декоративный колпак,

поддев его баллонным ключом

1 возле воздушного вентиля.

После установки колеса на место

установите на него декоративный

колпак, совместив его метку с

воздушным вентилем, а затем

придавив его ладонью по всей

окружности.

Не используйте других домкратов,
кроме поставленного производителем.

*  в положение P на автоматической коробке

передач.

F

  снимите колпак или колпачки со

всех колесных болтов при помощи
съемника 3 (в зависимости от версии).

F

  ослабьте затяжку болтов при помощи

только баллонного ключа 1.

Последовательность операций
