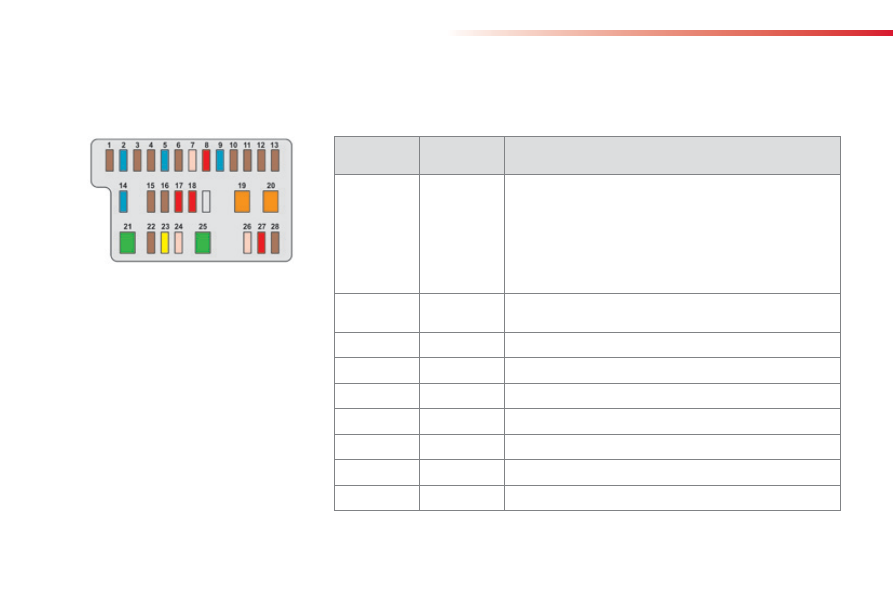

Предохранители под

приборной панелью

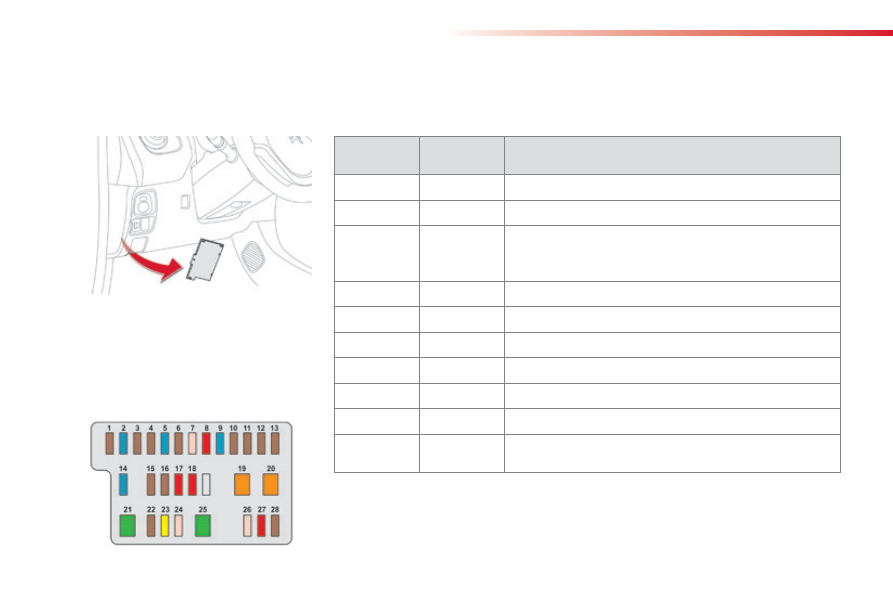

Блок предохранителей расположен под
приборной панелью (со стороны водителя).
F

  снимите белую пластиковую крышку,

чтобы открыть доступ к предохранителям.

после замены предохранителя тщательно
закройте крышку.

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

1

5

система впрыска топлива, автомагнитола, система VSC

2

15

омыватель ветрового и заднего стекол

3

5

Главный коммутационный блок, панель приборов, дисплей, кондиционер
воздуха, обогрев заднего стекла и наружных зеркал заднего вида, подогрев
сидений, электропривод механизма полотняной крыши, автомагнитола

4

5

усилитель рулевого управления, система "стоп-старт"

5

15

очиститель заднего стекла

6

5

вентилятор системы охлаждения двигателя, cистема ABS, система VSC

7

25

очиститель ветрового стекла

8

10

обогрев наружных зеркал заднего вида

9

15

Розетка 12 в (120 вт макс.)

10

7,5

Наружные зеркала заднего вида, автомагнитола, система
"стоп-старт", панель приборов, дисплей

157

9

Практическая информация

C1_ru_Chap09_info-pratiques_ed01-2015

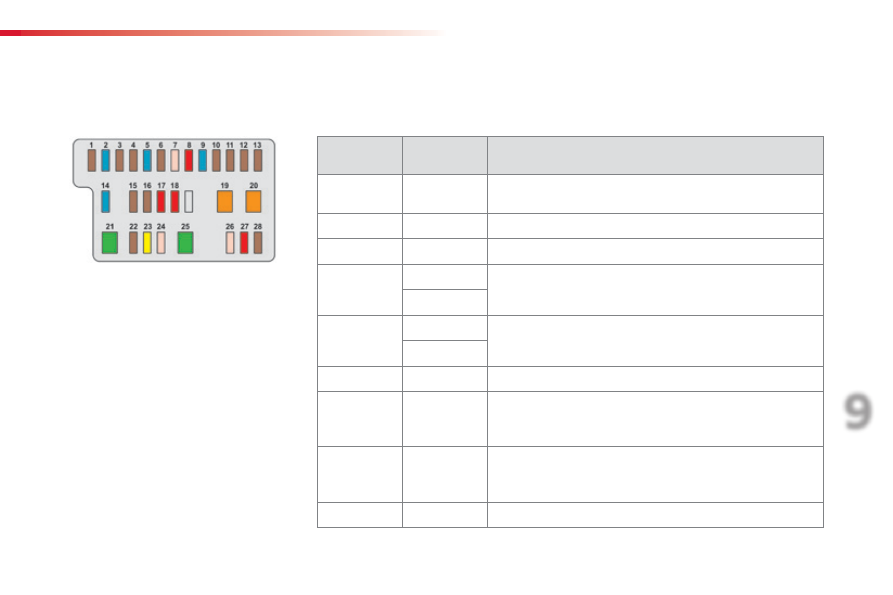

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

11

5

Блокировка рулевой колонки, система впрыска топлива,
коробка передач ETG

12

7,5

подушки безопасности

13

5

панель приборов, дисплей, система "стоп-старт"

14

15

**

Рулевое управление, система впрыска топлива,
стоп-сигналы

7,5*

15

7,5**

система впрыска топлива, система "стоп-старт"

10*

16

7,5

самодиагностика двигателя

17

10

стоп-сигналы, третий стоп-сигнал, система впрыска
топлива, система ABS, система VSC, коробка передач
ETG, дистанционный ключ-пульт

18

10

стояночные огни, подсветка номерного знака, задний
противотуманный фонарь, передние противотуманные фары,
задние фонари, регулятор подсветки панели приборов

19

40

кондиционер воздуха

* двигатель PureTech 82.
** двигатель VTi 68.

158

Практическая информация

C1_ru_Chap09_info-pratiques_ed01-2015

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

20

40

кондиционер воздуха, самодиагностика двигателя,
стояночные огни, подсветка номерного знака, задний
противотуманный фонарь, передние противотуманные фары,
задние фонари, регулятор подсветки панели приборов,
стоп-сигналы, третий стоп-сигнал, система впрыска
топлива, система ABS, система VSC, коробка передач ETG,
дистанционный ключ-пульт, стеклоподъемники

21

30

система впрыска топлива, система "стоп-старт", главный
коммутационный блок

22**

7,5

система впрыска топлива

23**

20

система впрыска топлива, система "стоп-старт"

24

25

Главный коммутационный блок

25

30

стеклоподъемники

26

25

стеклоподъемники

27

10

кондиционер воздуха

28

5

Задний противотуманный фонарь

** двигатель VTi 68.

159

9

Практическая информация

C1_ru_Chap09_info-pratiques_ed01-2015

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

1

10

правая фара ближнего света

2

10

левая фара ближнего света, корректор фар

3

7,5

правая фара дальнего света

4

7,5

левая фара дальнего света, панель приборов, дисплей

5

*

15

система впрыска топлива

6

*

7,5

система впрыска топлива

7

*

15

система впрыска топлива

8

*

7,5

вентилятор системы охлаждения двигателя

9

7,5

кондиционер воздуха

10

**

7,5

система впрыска топлива, стоп-сигналы, третий стоп-
сигнал

11

5

плафон, подсветка багажника

12

10

указатели поворотов, аварийная световая сигнализация, панель приборов, дисплей

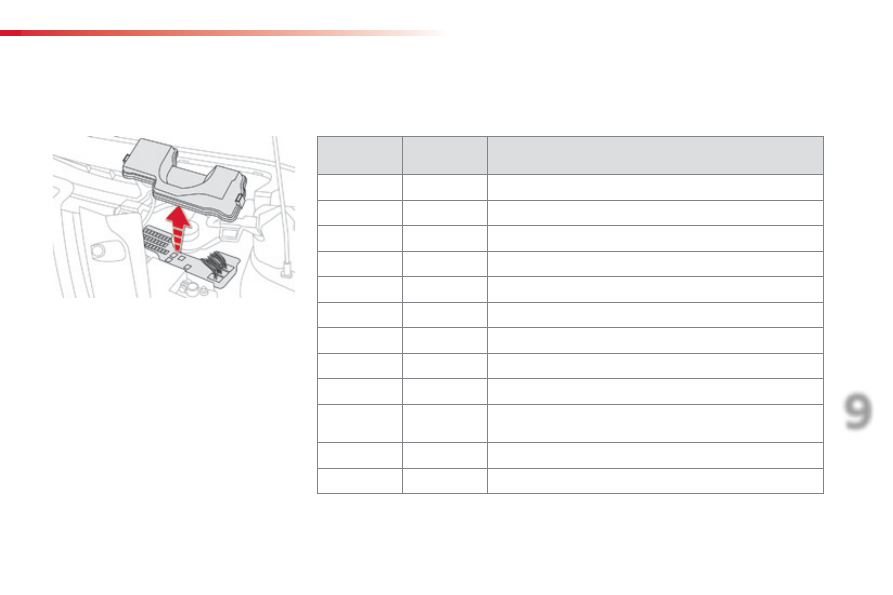

Предохранители в

моторном отсеке

F

  снимите с фиксаторов пластмассовый

кожух, расположенный под ветровым
стеклом, нажав на два язычка.

F

  снимите крышку с блока

предохранителей, отжав выступ вправо,
чтобы открыть доступ к предохранителям.

после замены предохранителя тщательно
закройте крышку.

* двигатель PureTech 82.
** двигатель VTi 68.
