   Оборудование салона

98

        МЯГКАЯ ШТОРКА, ШТОРКА

БАГАЖНОГО ОТДЕЛЕНИЯ

 Мягкая шторка -это шторка багажного

отделения с намотчиком. Не кладите

тяжелые предметы на разложенную шторку.

 Расположите шторку так, чтобы перед вами

оказались свисающие части шторки.

 Установите левый конец намотчика в

гнездо

A .

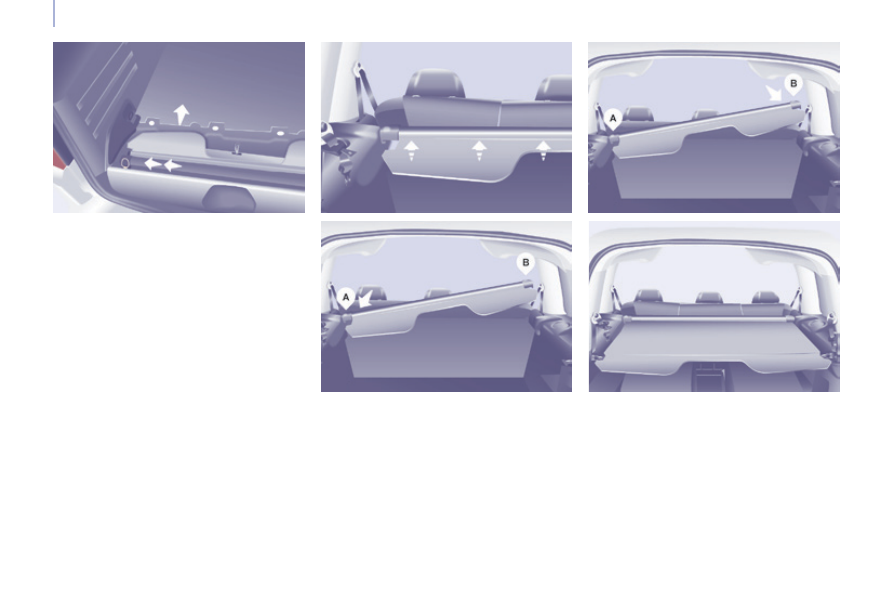

  Чтобы установить шторку

 Установите сиденья 3-го ряда в положение

"книжка".

 Поднимите крышку ящика в пороге

багажного отделения.

 Возьмите намотчик за среднюю часть и

сдвиньте его к левой стойке.

 Поднимите шторку.

 Затем установите правый конец намотчика

в гнездо

B .

 Освободите шторку, для установки

намотчика в гнезда.

 Разверните шторку до задних боковых

стоек.

 Установите направляющие в пазы задних

стоек.

   Оборудование салона

 99

ЭРГ

ОНОМИК

А И

КОМФОР

Т

3

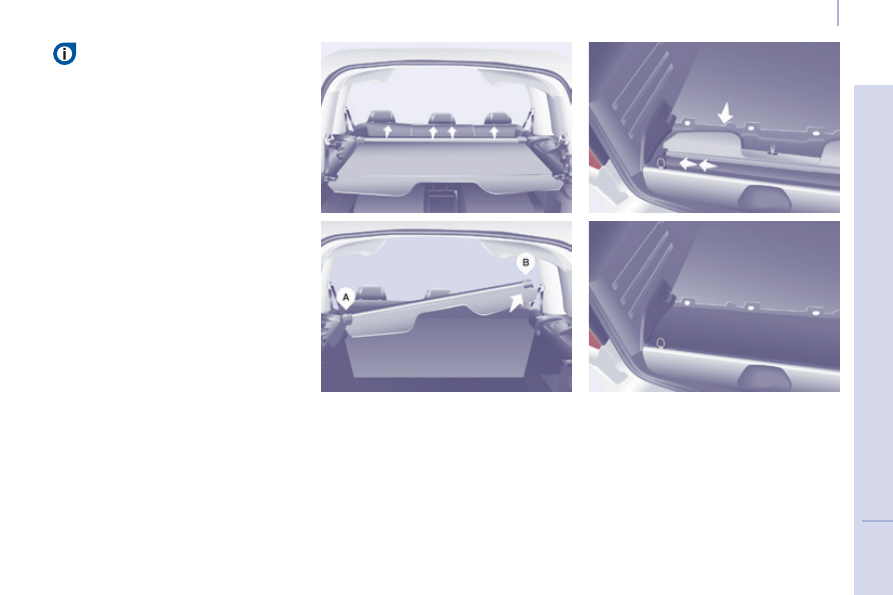

  Для снятия намотчика

 Из багажного отделения, потяните шторку

на себя, чтобы достать ее из боковых стоек.

 Проследите за правильным сматыванием

шторки.

 Снимите зажимы трех створок со стоек

подголовников сидений 2-го ряда.

 Нажмите на левый край намотчика и

извлеките его из гнезда

B .

 Поднимите его и потяните на себя.

  Для укладывания шторки на место

 Уложите шторку в ящик порога багажного

отделения, подняв две задние свисающие

части шторки.

 Сначала сдвиньте шторку влево.

 Отпустите.

 Сложите обе створки и закройте ящик.

  Намотчик состоит из трех створок,

что позволяет полностью закрыть

багажник, когда сиденья второго ряда

находятся в нормальном положении

или в положении "комфорт".

 Каждая створка имеет по 2 зажима, которые

крепятся к стойкам каждого подголовника.

   Зеркала и стекла

100

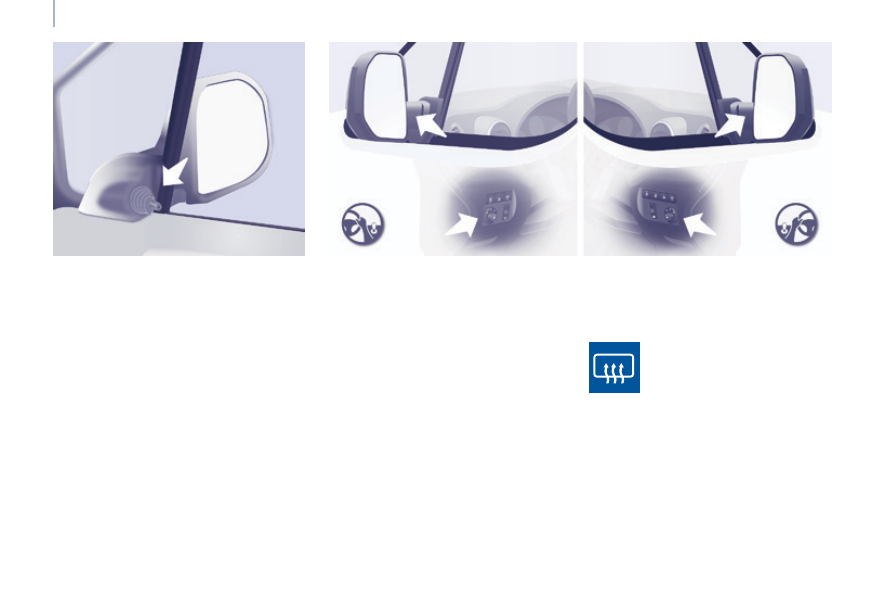

   Наружные зеркала заднего вида с

электрическими регулировками

   -   Поверните рукоятку регулятора

влево или вправо для выбора

соответствующего зеркала заднего вида.

  -   Отрегулируйте положение зеркала,

перемещая рукоятку в четырех

направлениях.

  -   Верните рукоятку выключателя в

центральное положение.

  Складывание / раскрывание при помощи

электропривода

 Зеркала могут складываться и

раскрываться на стоянке при помощи

электрического привода из салона при

включенном зажигании:

   -   Установите рукоятку в среднее

положение.

  -   Поверните рукоятку книзу.

  ЗЕРКАЛА ЗАДНЕГО ВИДА

  Зеркала с обогревом

 Зеркала с электрическими регулировками

могут обогреваться.

  Наружные зеркала с ручной

регулировкой

 Перемещая рычажок регулировки в четырех

направлениях, добейтесь требуемого

положения зеркала.

 На стоянке наружные зеркала можно

следует сложить вручную.

 Эти зеркала не обогреваются.

  Складывание зеркала

 Если исходное положение корпуса зеркала

заднего вида нарушено, необходимо

остановиться и вручную отрегулировать

его, либо воспользоваться электрическим

приводом складывания зеркал.

Нажмите на выключатель

обогрева заднего стекла.

   Зеркала и стекла

 101

ЭРГ

ОНОМИК

А И

КОМФОР

Т

3

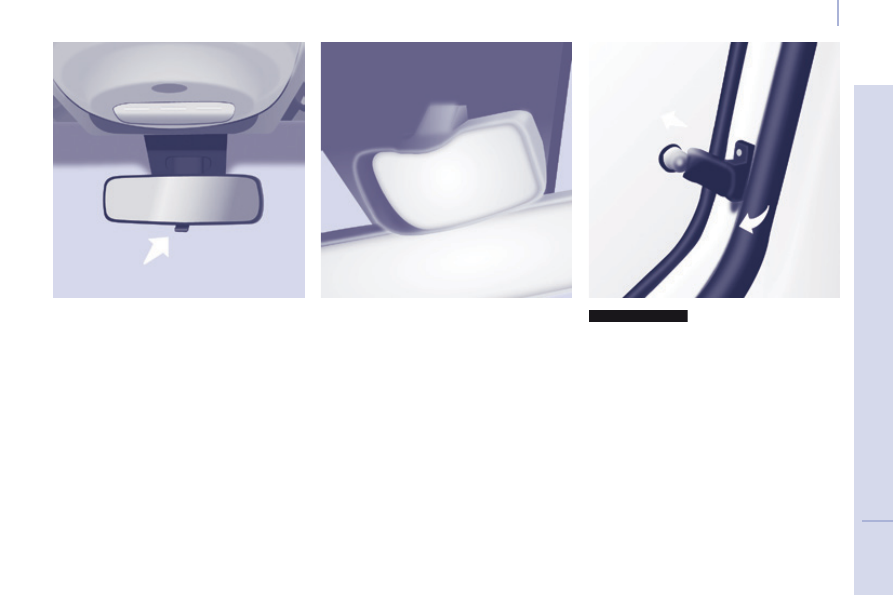

 ЗЕРКАЛО ДЛЯ ОБЗОРА САЛОНА

 Специальное зеркало, расположенное

над салонным зеркалом заднего вида,

позволяет водителю или находящемуся

рядом с ним пассажиру видеть задние

сиденья.

 Зеркало установлено на собственном

шарнире, легко регулируется и

обеспечивает обзор задней части салона.

 Его можно также настроить для улучшения

обзорности во время маневрирования или

при обгоне.

  Окна для магнитных карт

 На атермальном ветровом стекле, по бокам

кронштейна внутрисалонного зеркала

заднего вида, расположены два окошка без

теплоотражающего покрытия.

 Они предназначены для дистанционных

магнитных карт, служащих для оплаты проезда

по платной автодороге и/или на парковку.

 Чтобы приоткрыть заднее окно, поверните

рычаг и нажмите на него до упора,

чтобы зафиксировать стекло в открытом

положении.

  Внутрисалонное зеркало заднего

вида с ручной регулировкой

 Зеркало может находиться в двух положениях:

   -   "день" (нормальное положение),

  -   "ночь" (чтобы избежать слепящего действия света

фар автомобилей, движущихся сзади).

 Для переключения зеркала из одного положения в другое

нажмите на рычажок, который расположен снизу зеркала.
