98

Оборудование салона

Из салона

Снаружи

Задний бокс

Задний потолочный бокс доступен с задних

сидений и из багажного отсека.

Чтобы открыть его со стороны задних сидений,

нужно отодвинуть раздвижные заслонки.

Вентиляционные сопла

Расход воздуха устанавливается

трехпозиционным регулятором.

в их воздуховодах устанавливаются

ароматизаторы.

для его открытия со стороны багажного

отсека нужно взяться пальцем за выемку и

потянуть за ручку.

 во избежание случайного выпадания

из бокса сложенных в нем предметов

его следует открывать, приняв меры

предосторожности.

допустимая максимальная нагрузка на

него: 10 кг.

 99

ЭРГ

ОНОМИКА

 И

 КОМФОР

Т

4

Оборудование салона

АРОМАТИЗАТОР ВОЗДУХА В САЛОНЕ

ароматизатор воздуха служит для

освежения атмосферы в салоне

через расположенные под потолком

вентиляционные сопла.

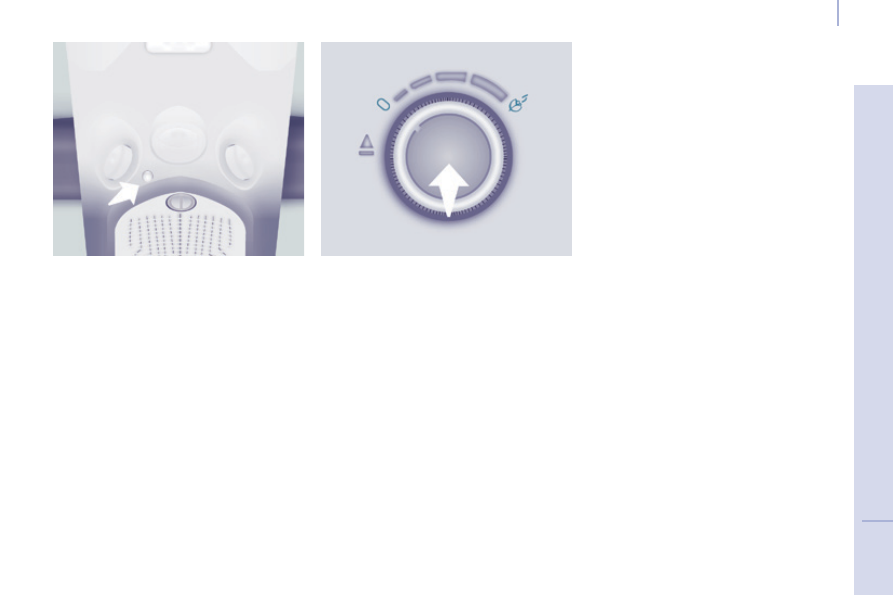

Регулировка подачи воздуха

подача изменяется вращением

хромированной ручки регулятора:

-  влево, чтобы уменьшить,

-  вправо, чтобы увеличить.

Чтобы остановить подачу

ароматизированного воздуха, поверните

хромированную ручку в крайнее левое

положение.

Извлечение картриджа

-  Нажмите на ручку, повернув ее на

четверть оборота влево до упора.

-  извлеките картридж из потолочного

воздуховода.

-  Замените картридж.

100

Оборудование салона

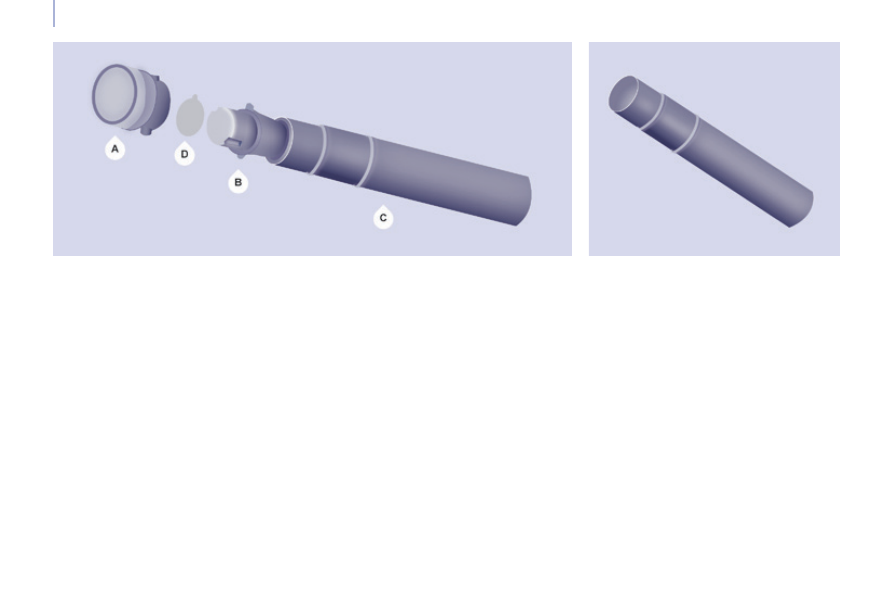

Замена картриджа

сменный картридж

B находится в

герметичном чехле

C.

-  снимите с него защитную пленку

D.

-  поместите картридж

B на держатель A

ароматизатора.

-  поверните его на четверть оборота

чтобы закрепить на держателе и

снимите чехол.

-  установите ароматизатор на место.

вы можете в любой момент заменять

картриджи новыми и сохранять начатые в

их упаковочных чехлах.

держатель ароматизатора

A с картриджем

не связан.

картриджи продаются без держателя

A.

Установка ароматизатора

Заменив в ароматизаторе картридж:

-  установите ароматизатор на место.

-  поверните его на четверть оборота

вправо.

Рекомендации

по соображениям безопасности,

заправляйте ароматизатор только

предназначенными для этого картриджами.

Не разбирайте картриджи.

сохраняйте упаковочные чехлы для

их дальнейшего использования для

временного хранения снятых картриджей.

Никогда не пытайтесь перезарядить

использованные картриджи ароматическими

веществами, отличающимися от тех, что

имеются в сети CITROËN.

Храните картриджи в местах, недосягаемых

для детей и животных. Не допускайте

контакта содержимого картриджа с

кожей рук и слизистой глаз. в случае его

попадания в пищевод обратитесь к врачу

и покажите ему упаковку или этикетку

картриджа.

держатель

A можно вставлять в

ароматизатор только в комплекте с

картриджем.

из этих соображений необходимо сохранять

держатель

A вместе в картриджем.

Новые картриджи можно приобрести в

торгово-сервисной сети CITROËN.

 101

ЭРГ

ОНОМИКА

 И

 КОМФОР

Т

4

Оборудование салона

БАГАЖНЫЕ ДУГИ НА КРЫшЕ "MODUTOP"

Нагрузка на каждую из двух дуг не должна

превышать 35 кг.

Грузы следует всегда укладывать на

предназначенные для них нескользкие

полосы так, чтобы они не касались ни

металлической, ни остекленной части крыши.

Указания по размещению груза на крыше

для размещения груза на крыше

необходимо воспользоваться ключом из

штатного набора инструментов для замены

колеса.

продольные багажные дуги на крыше

"Modutop" являются съемными.

см. рубрику 9, раздел "Замена колеса".

-  откройте защитные заглушки.

-  отверните ключом 4 винта и извлеките их.

-  поверните дуги на 90° вогнутой частью

вперед.

-  Заверните обратно 4 винта и затяните

их ключом.

-  установите на место защитные

заглушки.

-  для закрепления груза используйте

только пазы

A, предназначенные для

протягивания через них крепежных

лямок.
