108 GETTING TO KNOW YOUR VEHICLE

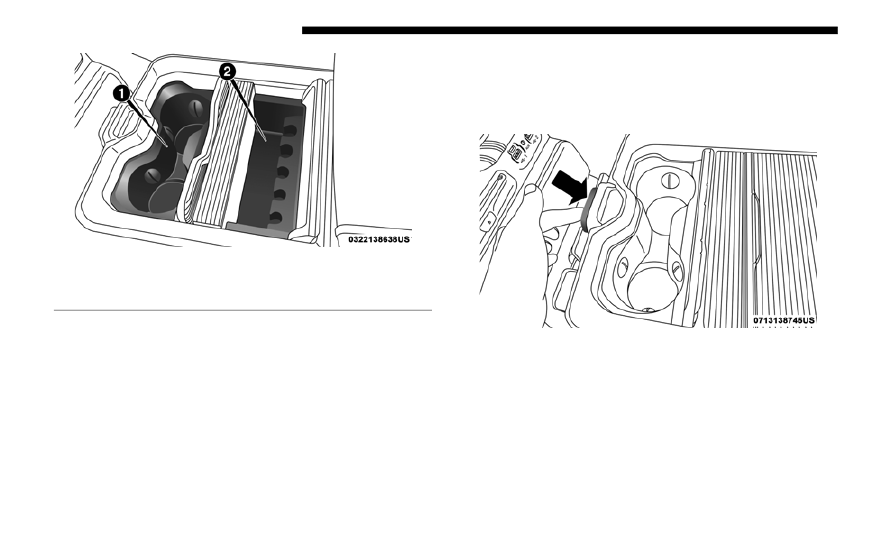

Tandem Doors Open Position

Push the release button at the front of the cupholder bin to

slide tray rearward for access of front lower storage bin, or

forward to access the rear lower storage bin with the center

console lid in the open position.

Push Release Button To Slide Tray

1 — Front Bin Open

2 — Rear Bin Open

GETTING TO KNOW YOUR VEHICLE

109

Front Bench Seat Storage — If Equipped

If your vehicle is equipped with a front bench seat, storage

can be found by folding down the center seat back. A console

storage area and cupholders are available. With the seatback

in the upright position, lifting the seat bottom also reveals a

storage location.

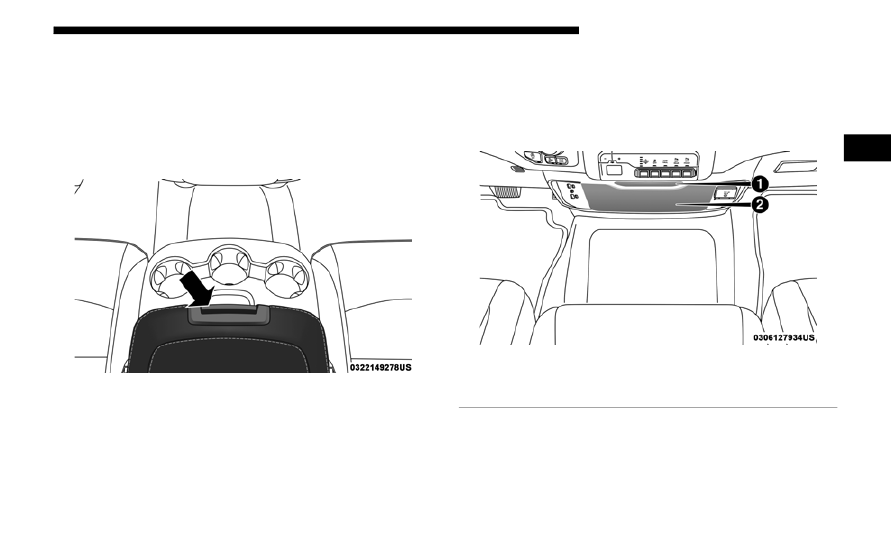

Front Bench Seat Storage

There is a storage drawer located in the lower center of the

instrument panel. It can be released by pushing the access

button  above  it.  The  drawer  is  actuator  assisted  once  the

access button  is pushed. Pull drawer  outward to  the  fully

open position.

Storage Drawer

1 — Access Button

2 — Storage Drawer

2

110 GETTING TO KNOW YOUR VEHICLE

Seatback Storage

Located in the back of both the driver and passenger front

seats are pockets that can be used for storage.

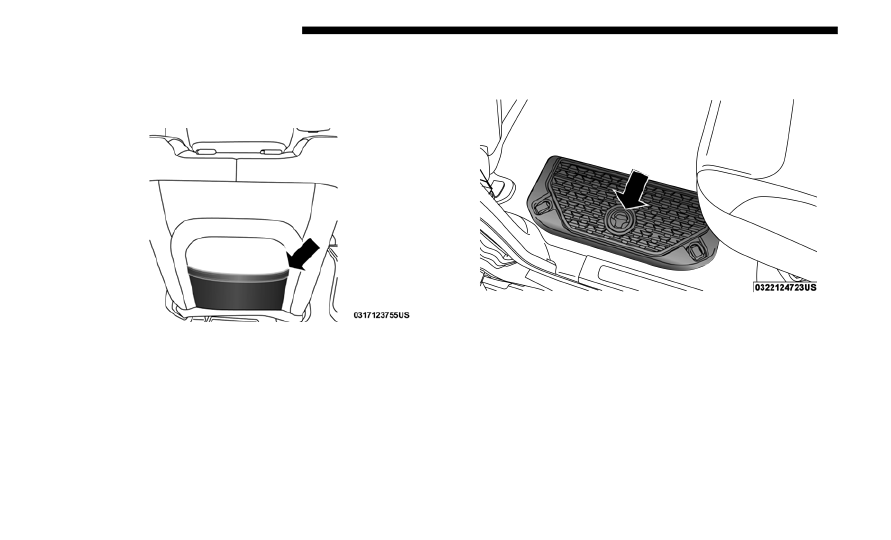

Driver’s Side Seatback Storage

Second Row In-Floor Storage Bin — If Equipped

In-floor storage bins are located in front of the second row

seats and can be used for extra storage. The storage bins have

removable liners that can be easily removed for cleaning.

To open the in-floor storage bin, lift upward on the handle of

the latch and open the lid.

In-Floor Storage Bin Latch

NOTE:

The front seat may have to be moved forward to fully open

the lid.

GETTING TO KNOW YOUR VEHICLE

111

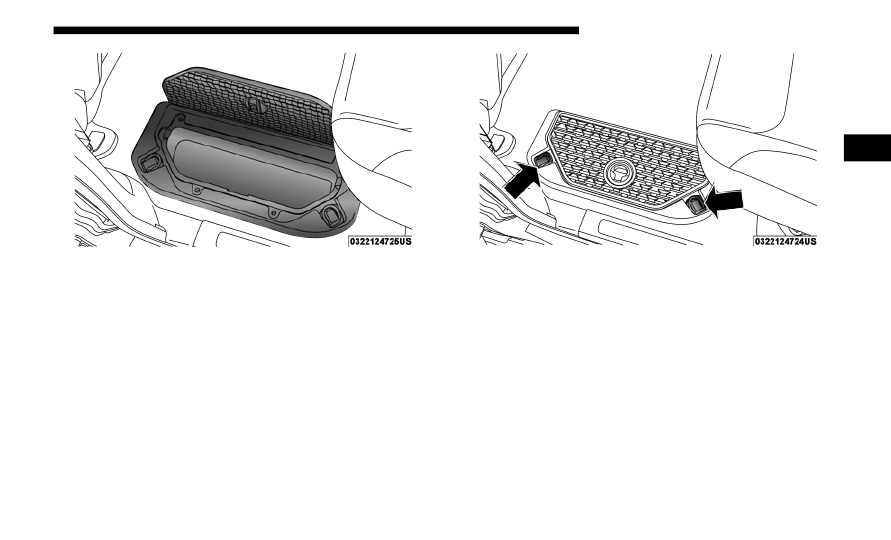

Opened Storage Bin

Each storage bin also contains two hooks for securing cargo.

These hooks should be used to secure loads safely when the

vehicle is moving.

In-Floor Storage Bin Hooks

NOTE:

The maximum load limit for each hook is 250 lbs (113 kg).

2

112 GETTING TO KNOW YOUR VEHICLE

Storage Bin (Regular Cab)

The storage bin is located behind the front seats and runs the

length of the cab.

Storage Bin

Fold Flat Load Floor — If Equipped

Crew Cab models with a 60/40 rear seat may be equipped

with a folding load floor.

WARNING!

 Do not operate the vehicle with loose items stored on the

load  floor.  While  driving  or  in  an  accident  you  may

experience abrupt stopping, rapid acceleration, or sharp

turns. Loose objects stored on the load floor may move

around  with  force  and  strike  occupants,  resulting  in

serious or fatal injury.

GETTING TO KNOW YOUR VEHICLE

113

Unfolding The Load Floor/Crew Cab
1. Lift the 60/40 seat cushion(s) to the upward position.

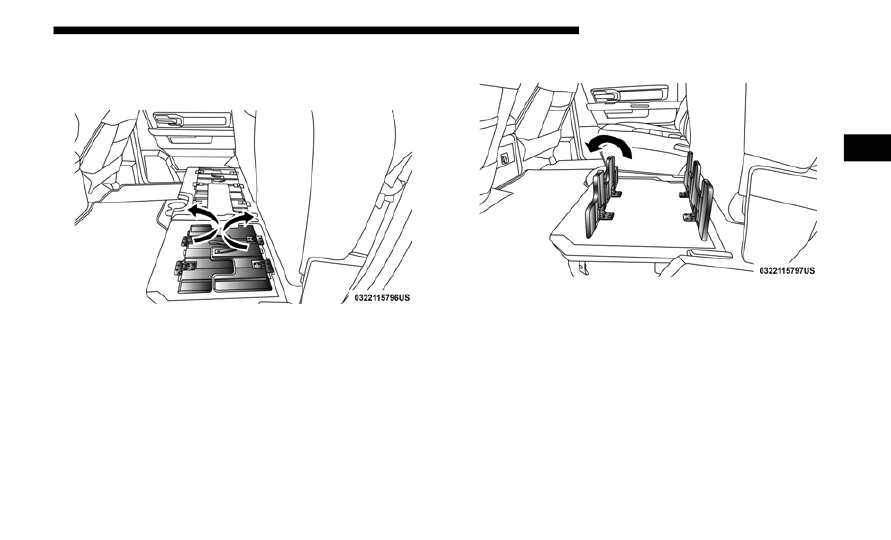

Load Floor Legs In Stowed Position

2. Unfold both the legs using the straps.

Load Floor Legs In Opened Position

2

114 GETTING TO KNOW YOUR VEHICLE

3. Lift the front panel until the load floor unfolds into posi-

tion.

Load Floor In Open Position

4. Reverse the procedure to store the load floor.
Positioning The Load Floor For Storage Access Under The

Seat
1. Lift the 60/40 seat cushion(s) to the upward position.
2. Unsnap  the  securing  snap  located  at  either  side  of  the

load floor.

3. Lift  the  load  floor  up  to  access  storage  under  the  load

floor.

Crew Cab — If Equipped

Load Floor Securing Straps/Crew Cab

4. Reverse the procedure to put the load floor back in the

secured down position before you operate the vehicle.

WARNING!

  Do  not  drive  with  the  load  floor  in  the  up  position.

When  stopping  fast  or  in  an  accident,  the  load  floor

could move to the down position causing serious injury.

GETTING TO KNOW YOUR VEHICLE

115

Below Rear Seat Storage (Crew Cab)

The Crew Cab models provide additional storage under the

rear seats. Lift the seats to access the storage compartment.
To  open  the  storage  compartments,  unsnap  the  securing

snap located at either side of the load floor and lift upward

on the fold flat lid.

Crew Cab Storage

NOTE:

For more information on storage and the fold flat floor, refer

to “Fold Flat Load Floor” in this section.

Cupholders

Front Seat Cupholders

For vehicles equipped with a center console, two cupholders

are located in front of the console storage bin.

Front Cupholders

NOTE:

If  the  vehicle  is  equipped  with  a  premium  center  console

with  double  (tandem)  doors,  push  the  front  bin  door  to

access the cupholders.

2

116 GETTING TO KNOW YOUR VEHICLE

Vehicles Equipped With 40/20/40 Seats
The  cupholders  are  located  on  the  backside  of  the  center

portion of the front seat (20). Fold down the center section of

the front seat to gain access to the cupholders.

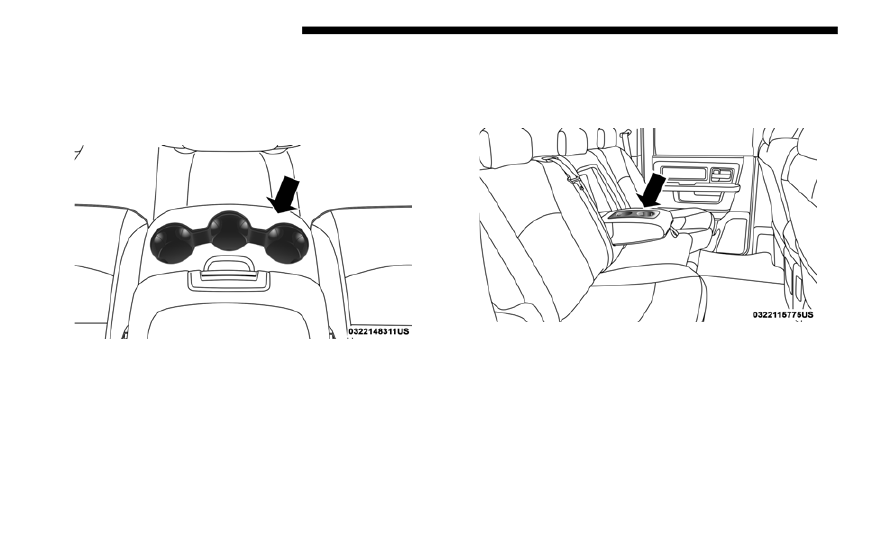

Front Cupholders With Bench Seat

Rear Cupholders — If Equipped

Some vehicles are equipped with rear cupholders located in

the center armrest.

Rear Armrest Cupholder

GETTING TO KNOW YOUR VEHICLE

117

Some vehicles may be equipped with a rear cupholder that

consists of two cup wells for rear passenger convenience.

Rear Cup Wells

Electrical Power Outlets

The  auxiliary  12  Volt  (13  Amp)  power  outlet  can  provide

power for in-cab accessories designed for use with the stan-

dard “cigar lighter” plug. The 12 Volt power outlets and 5 Volt

(2.5 Amp) USB Port (Charge Only) have a cap attached to the

outlet indicating “12V DC,” together with either a key symbol,

battery symbol, or USB symbol.

A key symbol indicates that the key must be in the ON/RUN

or ACC positions for the outlet to provide power. The battery

symbol indicates that the outlet is connected to the battery,

and can provide power at all times.

CAUTION!

• Do not exceed the maximum power of 160 Watts (13 Amps)

at  12  Volts.  If  the  160  Watts  (13  Amps)  power  rating  is

exceeded, the fuse protecting the system will need to be

replaced.

• Power outlets are designed for accessory plugs only. Do

not insert any other object in the power outlets as this

will damage the outlet and blow the fuse. Improper use

of the power outlet can cause damage not covered by

your New Vehicle Limited Warranty.

2

118 GETTING TO KNOW YOUR VEHICLE

An auxiliary power outlet can be found in the tray on top of

the  center  stack.  This  power  outlet  only  works  when  the

vehicle is in the ON/RUN or ACC position.

Power Outlet — Top Of Center Stack

Power Outlet Fuse Locations:
• F104  Fuse  20  A  Yellow  UCI  Port/  USB  Rear  Center

Console

• F90Fuse  20  A  Yellow  Instrument  Panel  Power  Outlet

Battery Fed (If Equipped)

• F91 Fuse 20 A Yellow Instrument Panel Power Outlet Igni-

tion Fed (If Equipped)

• F93  Fuse  20  A  Yellow  Cigar  Lighter/  Instrument  Panel

Power Outlet (If Equipped)

When the vehicle is turned off, be sure to unplug any equip-

ment as to not drain the battery of the vehicle. All accessories

connected to the outlet(s) should be removed or turned off

when the vehicle is not in use to protect the battery against

discharge.

WARNING!

To avoid serious injury or death:
• Only  devices  designed  for  use  in  this  type  of  outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.
• Close  the lid  when not in use  and  while driving the

vehicle.

• If  this  outlet  is  mishandled,  it  may  cause  an  electric

shock and failure.

GETTING TO KNOW YOUR VEHICLE

119

Power Inverter — If Equipped

If equipped, a 115 Volt (400 Watts Maximum) inverter may

be located inside the center console towards the right hand

side,  just  under  the  Wireless  Charging  Pad  (if  equipped).

This  inverter  can  power  cellular  phones,  electronics  and

other low power devices requiring power up to 400 Watts.

Certain  high-end  video  game  consoles  exceed  this  power

limit, as will most power tools.

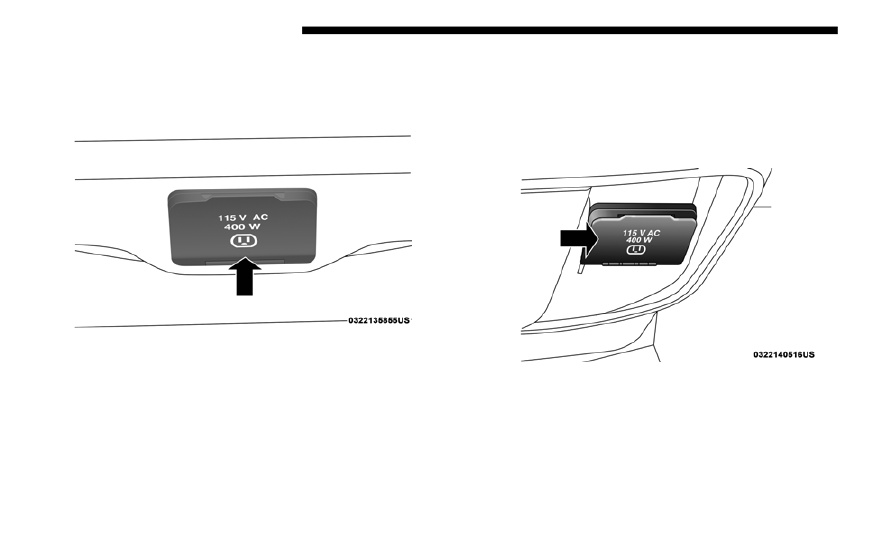

Center Console Power Inverter Outlet

There is also a second 115 Volt (400 Watts Maximum) power

inverter  located  on  the  rear  of  the  center  console.  This

inverter can power cellular phones, electronics and other low

power  devices  requiring  power  up  to  400  Watts.  Certain

high-end video game consoles  exceed this  power limit, as

will most power tools.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle's battery, even when not in use (i.e.,

cellular  phones,  etc.).  Eventually,  if  plugged  in  long

enough, the vehicle's battery will discharge sufficiently

to degrade battery life and/or prevent the engine from

starting.

• Accessories  that  draw  higher  power  (i.e.,  coolers,

vacuum cleaners, lights, etc.), will discharge the battery

even more quickly. Only use these intermittently and

with greater caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with accesso-

ries still plugged in), the vehicle must be driven a suffi-

cient length of time to allow the generator to recharge

the vehicle's battery.

2

120 GETTING TO KNOW YOUR VEHICLE

All  power  inverters  are  designed  with  built-in  overload

protection. If the power rating of 400 Watts is exceeded, the

power inverter shuts down. Once the electrical device has

been removed from the outlet the inverter should reset.

Rear Center Console Power Inverter Outlet

NOTE:

400 Watts is the maximum for the inverter, not each outlet. If

three  outlets  are  in  use,  400  Watts  is  shared  amongst  the

devices plugged in.

If equipped, there may be a 115 Volt (400 Watts Maximum)

inverter located to the right of the center stack, just below the

climate  controls.  This  inverter  can  power  cellular  phones,

electronics and other low power devices requiring power up

to 400 Watts. Certain high-end video game consoles exceed

this power limit, as will most power tools.

Center Stack Power Inverter

To turn on the power outlet, simply plug in the device. The

outlet turns off when the device is unplugged.

GETTING TO KNOW YOUR VEHICLE

121

NOTE:
• The Power Inverter only turns on if the ignition is in the

ACC or ON/RUN position.

• Due  to  built-in  overload  protection,  the  power  inverter

shuts down if the power rating is exceeded.

Wireless Charging Pad — If Equipped

Wireless Charging Pad

Your vehicle may be equipped with a 15W 3A Qi wireless

charging pad located inside of the center console just below

the CD player (if equipped). This charging pad is designed to

wirelessly charge your Qi enabled mobile phone. Qi is a stan-

dard that uses magnetic induction to transfer power to your

mobile device.

WARNING!

To avoid serious injury or death:
• Do not insert any objects into the receptacles.
• Do not touch with wet hands.
• Close the lid when not in use.
• If  this  outlet  is  mishandled,  it  may  cause  an  electric

shock and failure.

2

122 GETTING TO KNOW YOUR VEHICLE

Your  mobile  phone  must  be  designed  for  Qi  wireless

charging.  If  the  phone  is  not  equipped  with  Qi  wireless

charging functionality, an aftermarket sleeve or a specialized

back  plate  can  be  purchased  from  your  mobile  phone

provider  or  an  local  electronics  retailer.  Please  see  your

phone’s owner’s manual for further information.
The wireless charging pad is equipped with an anti-slip mat,

an adjustable cradle to hold your mobile phone in place and

an LED indicator light.

Overhead Sunglass Storage

At  the  front  of  the  overhead  console,  a  compartment  is

provided for the storage of one pair of sunglasses.
From the closed  position, push the door latch to  open the

compartment.

Overhead Sunglass Door

The door will slowly rotate to the full open position.

CAUTION!

The key fob should not be placed on the charging pad or

within 15 cm (150 mm) of it. Doing so can cause excessive

heat buildup and damage to the fob. Placing the fob in

close proximity of the charging pad blocks the fob from

being detected  by  the  vehicle  and  prevents  the  vehicle

from starting.

123

GETTING TO KNOW YOUR INSTRUMENT PANEL

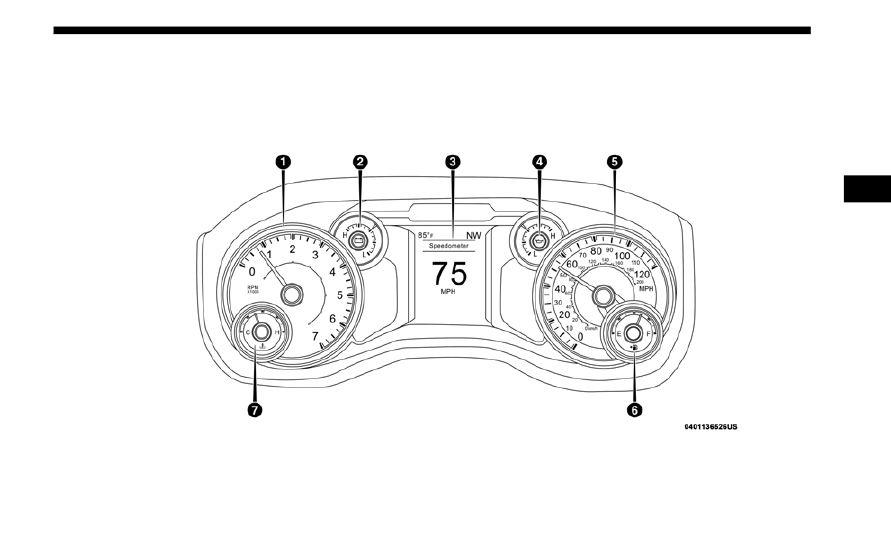

BASE / MIDLINE INSTRUMENT CLUSTER

Base / Midline Instrument Cluster

3
