Automatic High Beam Headlamp Control — If
Equipped

The Automatic High Beam Headlamp Control system

provides increased forward lighting at night by automat-

ing high beam control through the use of a digital camera

mounted on the inside rearview mirror or a windshield

mounted camera. These cameras detect vehicle specific

light and automatically switch from high beams to low

beams until the approaching vehicle is out of view.

NOTE:
• The Automatic High Beam Headlamp Control can be

turned on or off by selecting “ON” under “Auto Dim

High Beams” within your Uconnect settings, as well as

turning the headlight switch to the AUTO position.

Refer to “Uconnect Settings” in “Multimedia” for fur-

ther information.

• Broken, muddy, or obstructed headlights and taillights

of vehicles in the field of view will cause headlights to

remain on longer (closer to the vehicle). Also, dirt, film,

and other obstructions on the windshield or camera lens

will cause the system to function improperly.

If the windshield or Automatic High Beam Headlamp

Control mirror is replaced, the mirror must be re-aimed to

ensure proper performance. See a local authorized dealer.

To Activate

1. The Automatic High Beams are enabled through the

Uconnect system. Refer to “Uconnect Settings” in “Mul-

timedia” for further information.

2. Turn the headlight switch to the AUTO headlight posi-

tion.

3. Push the multifunction lever away from you (toward

front of vehicle) to engage the high beam mode.

NOTE:

The Automatic High Beams will not activate until

the vehicle is at or above 12 mph (20 km/h).

To Deactivate

1. Pull the multifunction lever toward you (or rearward in

vehicle) to manually deactivate the system (normal

operation of low beams).

2. Push back on the multifunction lever to reactivate the

system.

70

GETTING TO KNOW YOUR VEHICLE

The Automatic High Beams can also be deactivated

through the Uconnect system. Refer to “Uconnect Settings”

in “Multimedia” for further information.

Flash-To-Pass

You can signal another vehicle with your headlights by

lightly pulling the multifunction lever toward you. This

will cause the high beam headlights to turn on, and remain

on, until the lever is released.

Automatic Headlights — If Equipped

This system automatically turns your headlights on or off

based on ambient light levels. To turn the system on, turn

the headlight switch to the extreme clockwise position

aligning the indicator with the AUTO on the headlight

switch. When the system is on, the Headlight Time Delay

feature is also on. This means your headlights will stay on

for up to 90 seconds after you turn the ignition switch OFF.

To turn the Automatic System off, turn the headlight switch

counterclockwise to the O (off) position.

NOTE:

The engine must be running before the headlights

will come on in the Automatic mode.

Parking Lights And Panel Lights

To turn on the parking lights and instrument panel lights,

from the O (off) position, rotate the headlight switch

clockwise to the first detent. To turn off the parking

lights, rotate the headlight switch back to the O (off)

position.

Headlights On With Wipers (Available With
Automatic Headlights Only)

When this feature is active, the headlights will turn on

approximately 10 seconds after the wipers are turned on if

the headlight switch is placed in the AUTO position. In

addition, the headlights will turn off when the wipers are

turned off, if they were turned on by this feature.

NOTE:

This feature can be programmed through the

Uconnect system. Refer to “Uconnect Settings” in “Multi-

media” for further information.

3

GETTING TO KNOW YOUR VEHICLE

71

Headlight Delay

To aid in your exit, your vehicle is equipped with a

headlight delay that will leave the headlights on for

approximately up to 90 seconds. This delay is initiated

when the ignition is turned off while the headlight switch

is on, and then the headlight switch is cycled off. Headlight

delay can be canceled by either turning the headlight

switch on then off, or by turning the ignition to the

ON/RUN position.

NOTE:

This feature can be programmed through the

Uconnect system. Refer to “Uconnect Settings” in “Multi-

media” for further information.

Lights-On Reminder

If the headlights, parking lights, or cargo lights are left on

after the ignition is turned OFF, a chime will sound when

the driver’s door is opened.

Front Fog Lights — If Equipped

To activate the front fog lights, turn on the parking lights or

low beam headlights and push in the center of the head-

light switch control knob. Pushing the headlight switch

control knob a second time will turn the front fog lights off.

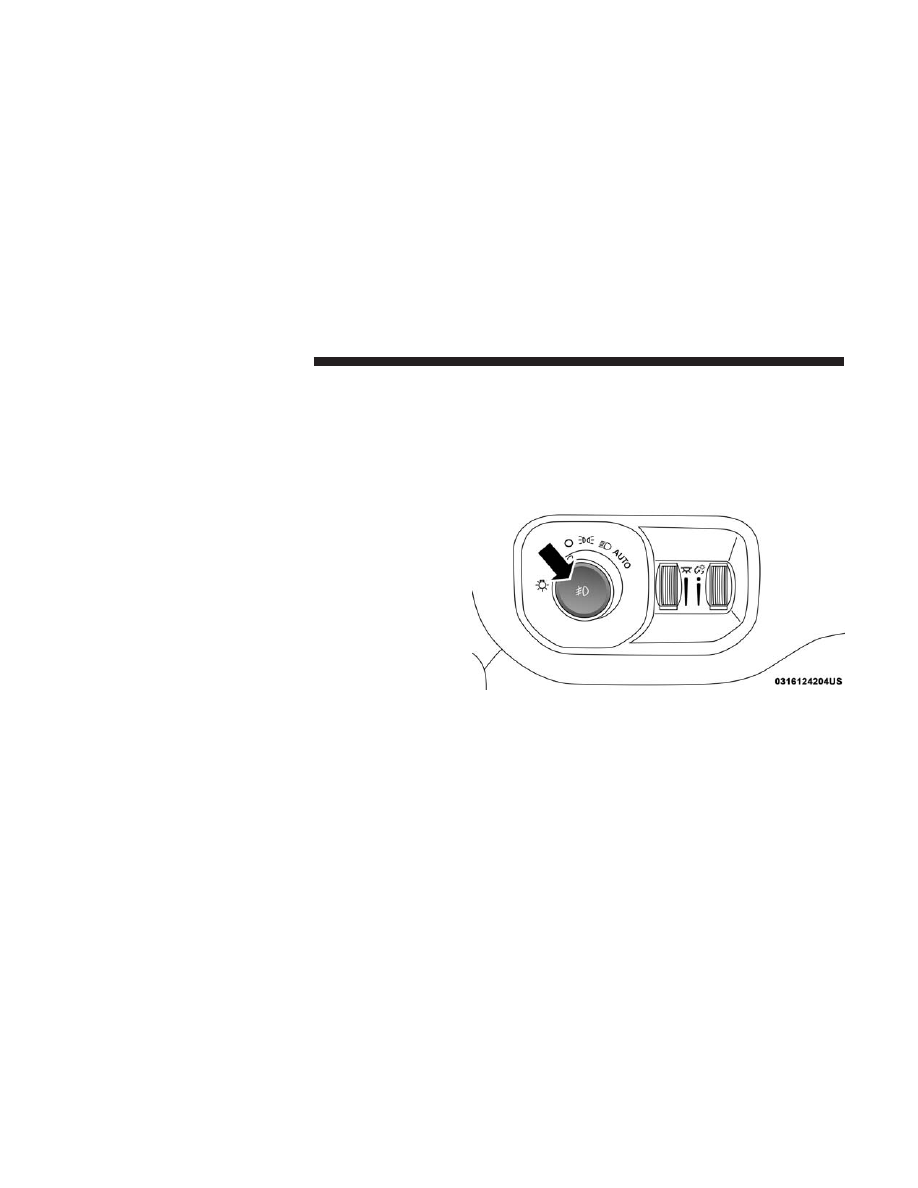

Front Fog Light Switch

72

GETTING TO KNOW YOUR VEHICLE

Turn Signals

Move the multifunction lever up or down and the arrows

on each side of the instrument cluster display will flash to

show proper operation of the front and rear turn signal

lights.

NOTE:

If either light remains on and does not flash, or

there is a very fast flash rate, check for a defective outside

light bulb. If an indicator fails to light when the lever is

moved, it would suggest that the indicator bulb is defec-

tive.

Lane Change Assist — If Equipped

Tap the multifunction lever up or down once, without

moving beyond the detent, and the turn signal (right or

left) will flash three times then automatically turn off.

Cargo Light With Bed Lights — If Equipped

The cargo light and bed lights (if equipped) are turned on

by pushing the cargo lights button located on the lower

half of the headlight switch.

If the vehicle’s speed is 0 mph (0 km/h), these lights can

also be turned on using the switch located just inside the

pickup box, on the lower part of the bed light lens. A

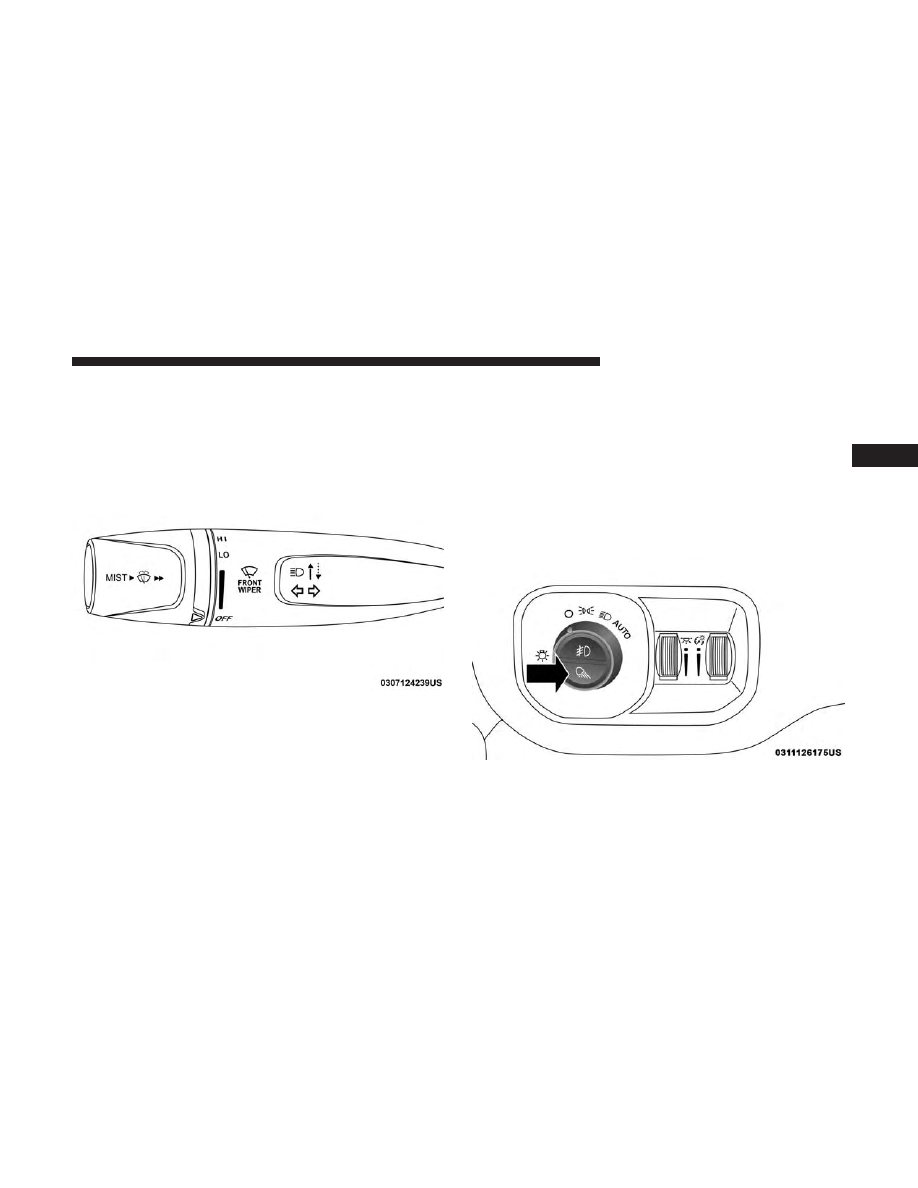

Turn Signal Lever

Cargo/Bed Lights Button On Headlight Switch

3

GETTING TO KNOW YOUR VEHICLE

73

telltale will illuminate in the instrument cluster display

when these lights are on. Pushing the switch a second time

will turn the lights off.

The cargo light and bed lights (if equipped) will turn on for

approximately 60 seconds when a key fob unlock button is

pushed, as part of the Illuminated Entry feature.

Battery Saver

To protect the life of your vehicle’s battery, load shedding

is provided for both the interior and exterior lights.

If the ignition is OFF and any door is left ajar for 10 minutes

or the dimmer control is rotated all the way up to the dome

on position for 10 minutes, the interior lights will automati-

cally turn off.

NOTE:

Battery saver mode is canceled if the ignition is

ON.
If the headlights remain on while the ignition is cycled OFF,

the exterior lights will automatically turn off after eight

minutes. If the headlights are turned on and left on for

eight minutes while the ignition is OFF, the exterior lights

will automatically turn off.

INTERIOR LIGHTS

Courtesy Lights

Courtesy and dome lights are turned on when the front

doors are opened, the ambient dimmer control is rotated to

the highest detent, or the Illuminated Entry ON button is

pushed on the overhead console. Also, if your vehicle is

equipped with Remote Keyless Entry, and the unlock

button is pushed on the key fob, the courtesy and dome

lights will turn on.

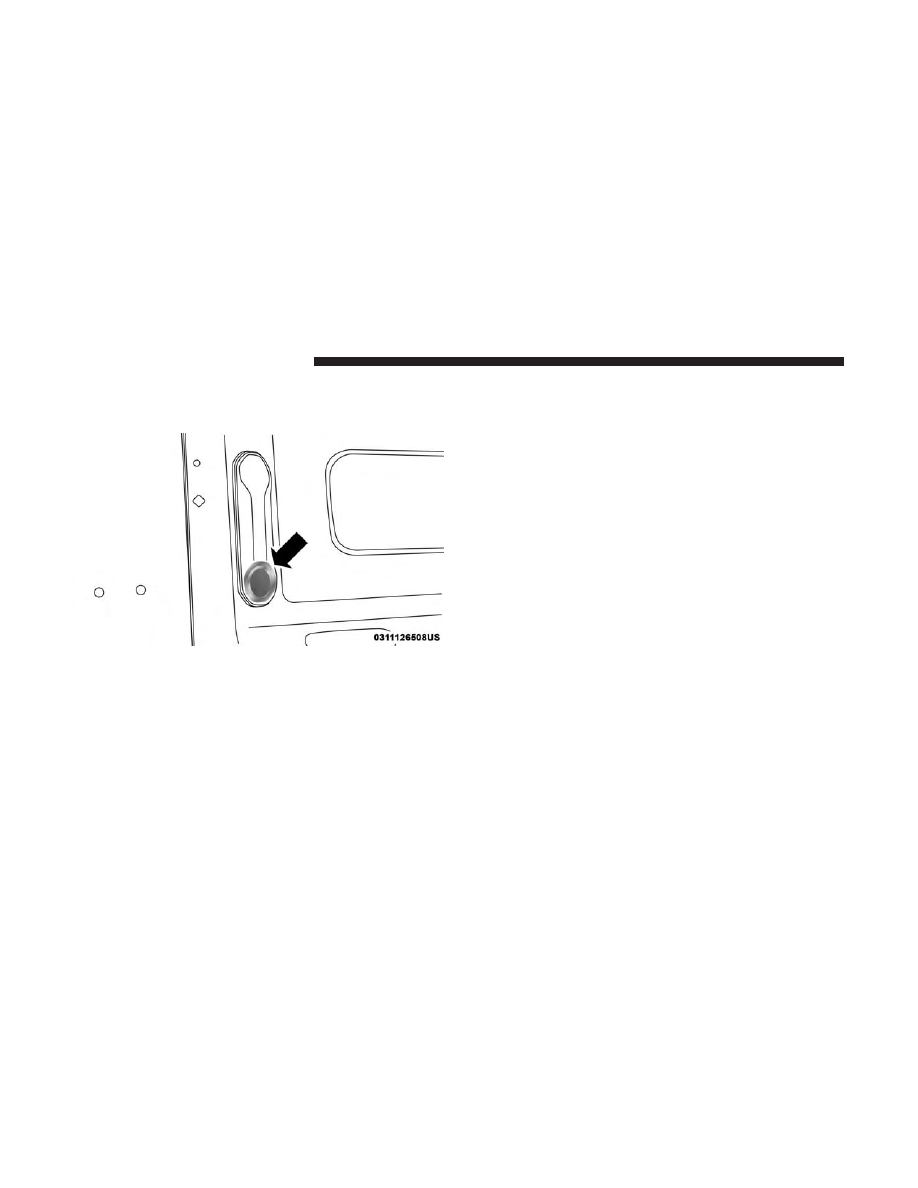

Bed Light Switch In Truck Bed

74

GETTING TO KNOW YOUR VEHICLE

Courtesy/Reading Lights

The overhead console lights can also be operated individu-

ally as reading lights by pushing the corresponding but-

tons.

Three types of Rear Courtesy/Reading Lights are available

for your vehicle.
• Push button on/off

• Push lens on/off
• Push round puck lens on/off (if equipped with Dual

Pane Sunroof)

NOTE:

The courtesy/reading lights will remain on until

the switch is pushed a second time, so be sure they have

been turned off before exiting the vehicle. If the interior

lights are left on after the ignition is turned off, they will

automatically turn off after 10 minutes.

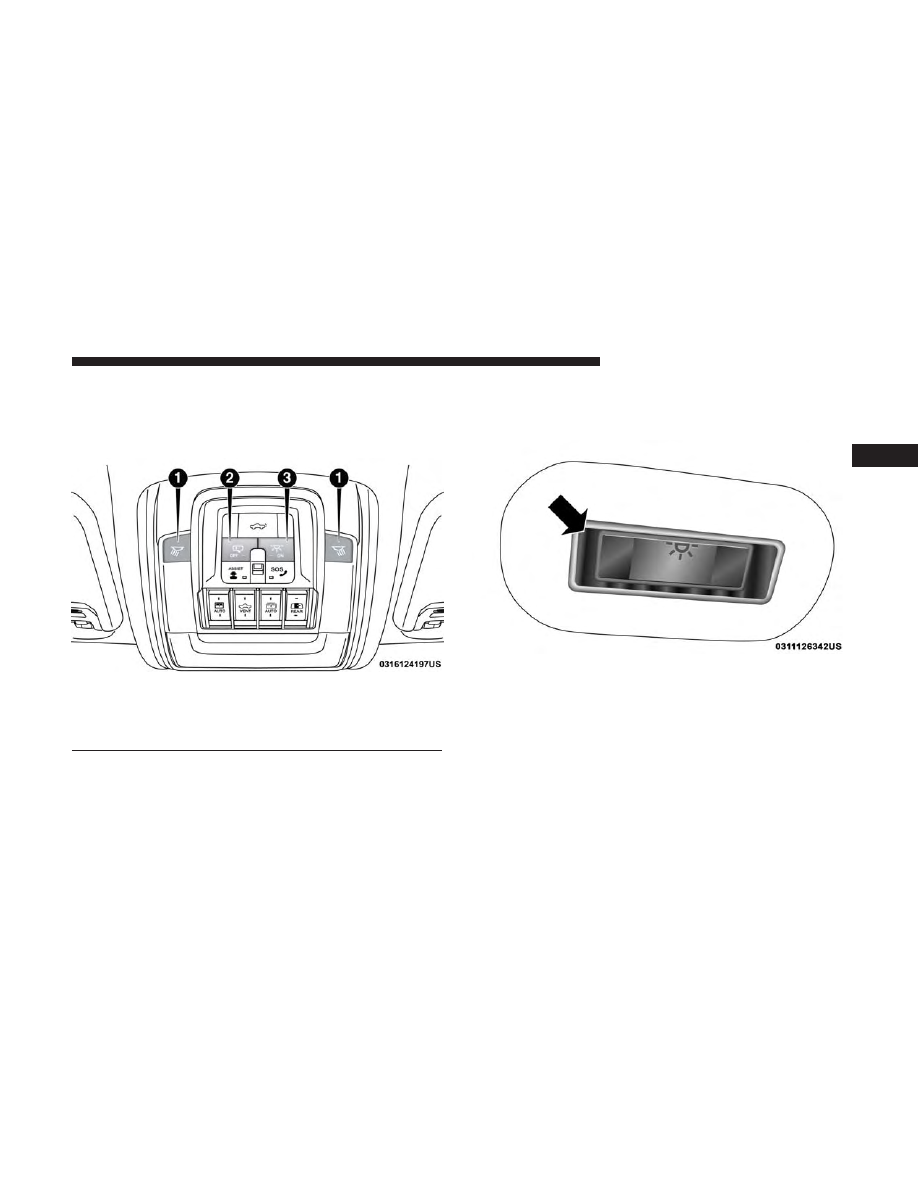

Front Courtesy/Reading Lights

1 — Reading Light On/Off Buttons
2 — Illuminated Entry OFF Button
3 — Illuminated Entry ON Button

Push Lens On/Off Rear Courtesy Light

3

GETTING TO KNOW YOUR VEHICLE

75

Dimmer Control

The dimmer controls are part of the headlight switch and

are located on the left side of the instrument panel.

With the parking lights or headlights on, rotating the right

dimmer control upward will increase the brightness of the

instrument panel lights. Rotating the left dimmer control

will adjust the interior and ambient light levels.

NOTE:

The dimming of the touchscreen is programmable

through the Uconnect system. Refer to “Uconnect Settings”

in “Multimedia” for further details.

Illuminated Entry

The courtesy lights will turn on when you use the key fob

to unlock the doors or open any door.
This feature also turns on the puddle lamps located be-

neath the outside mirrors (if equipped).
The lights will fade to off after approximately 30 seconds,

or they will immediately fade to off once the ignition

switch is turned to ON/RUN from the OFF position.
The front courtesy overhead console and door courtesy

lights will not turn off if the Illuminated Entry ON button

on the overhead console is pushed.
The illuminated entry system will not operate if the

Illuminated Entry OFF button on the overhead console is

pushed.

NOTE:

If your vehicle is equipped with Illuminated Ap-

proach lights under the outside mirrors, they can also be

turned off by pushing the Illuminated Entry OFF button.

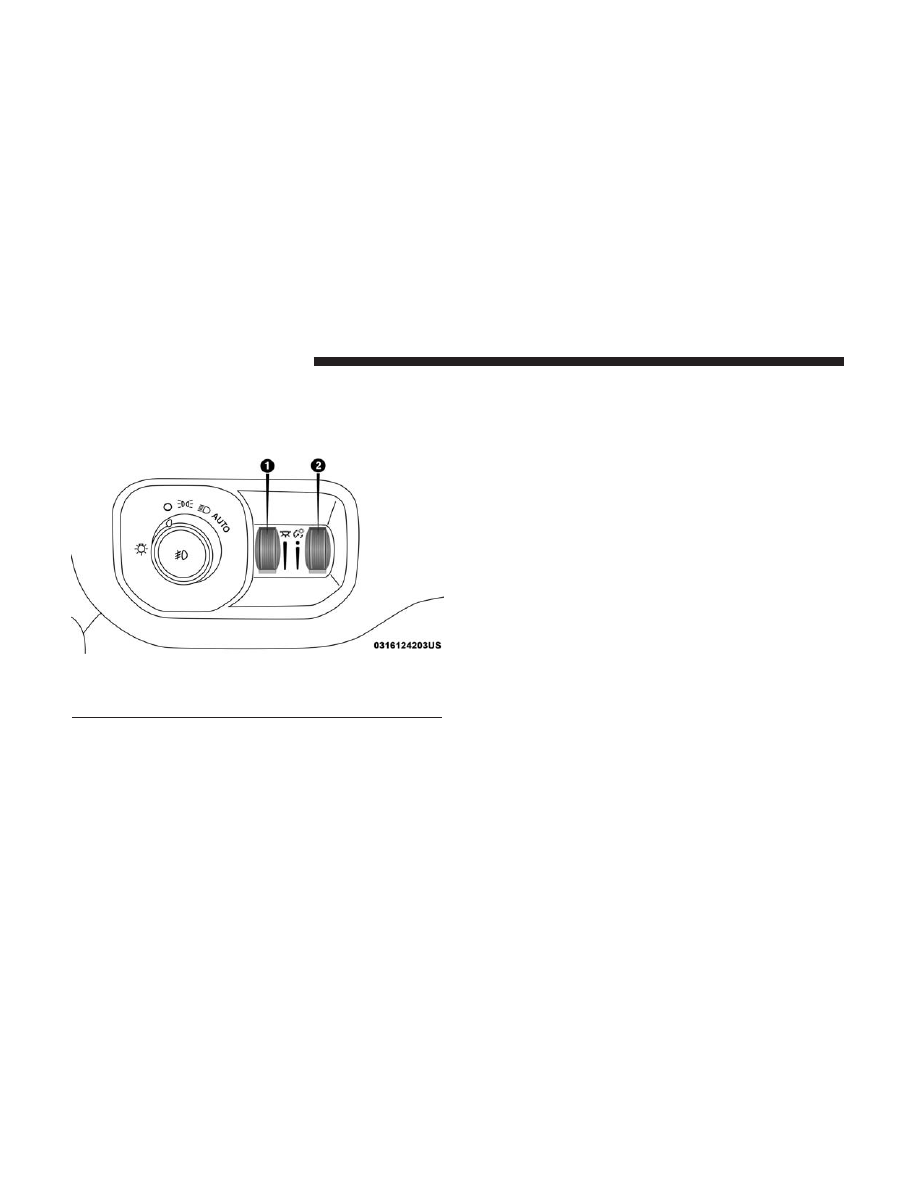

Dimmer Controls

1 — Ambient Light Control
2 — Instrument Panel Dimmer Control

76

GETTING TO KNOW YOUR VEHICLE

WINDSHIELD WIPERS AND WASHERS

Windshield Wipers

The wipers and washers are operated by a switch in the

multifunction lever. Turn the end of the lever to select the

desired wiper speed.

Rotate the end of the lever upward, to the first detent past

the intermittent settings for low-speed wiper operation.

Rotate the end of the lever upward to the second detent

past the intermittent settings for high-speed wiper opera-

tion.

Intermittent Wiper System

The intermittent feature of this system was designed for

use when weather conditions make a single wiping cycle,

with a variable pause between cycles, desirable. For maxi-

mum delay between cycles, rotate the control knob upward

to the first detent.
The delay interval decreases as you rotate the knob until it

enters the low continual speed position. The delay can be

regulated from a maximum of about 18 seconds between

cycles, to a cycle every one second. The delay intervals will

double in duration when the vehicle speed is 10 mph

(16 km/h) or less.

Windshield Washers

To use the windshield washer, push the washer knob,

located on the end of the multifunction lever, inward and

hold. Washer fluid will be sprayed and the wiper will

operate for two to three cycles after the washer knob is

released.
If the washer knob is depressed while in the delay range,

the wiper will operate for several seconds after the washer

knob is released. It will then resume the intermittent

interval previously selected. If the washer knob is pushed

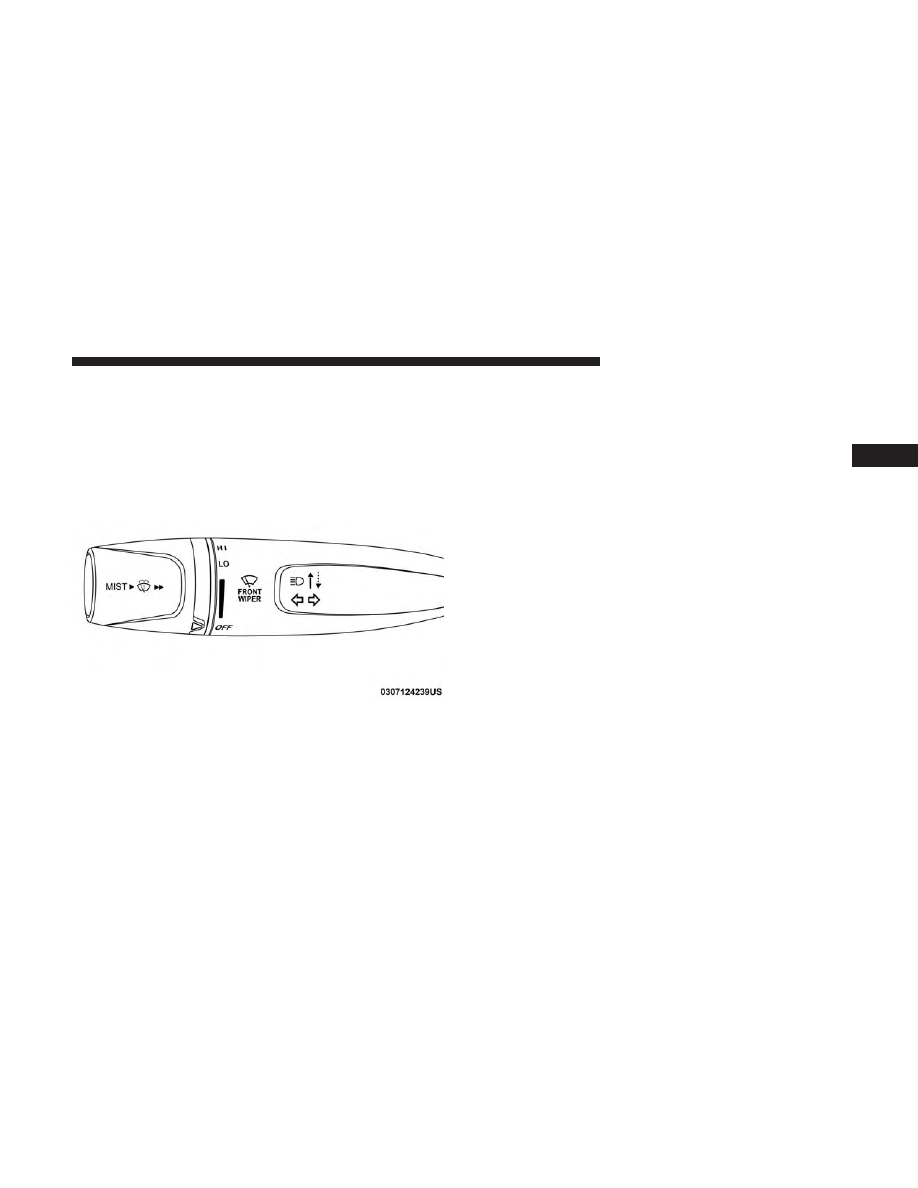

Windshield Wiper/Washer Switch

3

GETTING TO KNOW YOUR VEHICLE

77

while in the off position, the wiper will turn on and cycle

approximately three times after the wash knob is released.
To prevent freeze-up of your windshield washer system in

cold weather, select a solution or mixture that meets or

exceeds the temperature range of your climate. This rating

information can be found on most washer fluid containers.

WARNING!

Sudden loss of visibility through the windshield could
lead to a collision. You might not see other vehicles or
other obstacles. To avoid sudden icing of the wind-
shield during freezing weather, warm the windshield
with the defroster before and during windshield
washer use.

Mist Feature

When a single wipe to clear off road mist or spray from a

passing vehicle is needed, push the washer knob, located

on the end of the multifunction lever, inward briefly and

release. The wipers will cycle one time and automatically

shut off.

NOTE:

The mist feature does not activate the washer

pump; therefore, no washer fluid will be sprayed on the

windshield. The wash function must be used in order to

spray the windshield with washer fluid.

Rain Sensing Wipers — If Equipped

This feature senses rain and snowfall on the windshield

and automatically activates the wipers for the driver. The

feature is especially useful for road splash or overspray

from the windshield washers of the vehicle ahead. Rotate

the end of the multifunction lever to one of four settings to

activate this feature.

NOTE:

This feature can be programmed through the

Uconnect system. Refer to “Uconnect Settings” in “Multi-

media” for further information.
The sensitivity of the system can be adjusted with the

multifunction lever. Wiper delay position 1 is the least

sensitive, and wiper delay position 4 is the most sensitive.

NOTE:

Position 3 should be used for normal rain condi-

tions.
Positions 1 and 2 can be used if the driver desires less

wiper sensitivity. Position 4 can be used if the driver

desires more sensitivity. Place the wiper switch in the O

(off) position when not using the system.

78

GETTING TO KNOW YOUR VEHICLE

NOTE:
• The Rain Sensing feature will not operate when the

wiper switch is in the low or high-speed position.

• The Rain Sensing feature may not function properly

when ice, or dried salt water is present on the wind-

shield.

• Use of Rain-X or products containing wax or silicone

may reduce Rain Sensing performance.

The Rain Sensing system has protection features for the

wiper blades and arms, and will not operate under the

following conditions:
• Low Ambient Temperature — When the ignition is first

turned ON, the Rain Sensing system will not operate

until the wiper switch is moved, vehicle speed is greater

than 0 mph (0 km/h), or the outside temperature is

greater than 32°F (0°C).

• Transmission In NEUTRAL Position — When the igni-

tion is ON, and the transmission is in the NEUTRAL

position, the Rain Sensing system will not operate until

the wiper switch is moved, vehicle speed is greater than

3 mph (5 km/h), or the gear selector is moved out of the

NEUTRAL position.

• Remote Start Mode Inhibit — On vehicles equipped

with Remote Starting system, Rain Sensing wipers are

not operational when the vehicle is in the remote start

mode. Once the operator is in the vehicle and has placed

the ignition switch in the RUN position, Rain Sensing

wiper operation can resume, if it has been selected, and

no other inhibit conditions (mentioned previously) exist.

3

GETTING TO KNOW YOUR VEHICLE

79

CLIMATE CONTROLS

Climate Controls Without A Touchscreen Overview

The controls for the manual heating and air conditioning

system in this vehicle consist of a series of outer rotary

dials and inner push knobs. These comfort controls can be

set to obtain desired interior conditions.

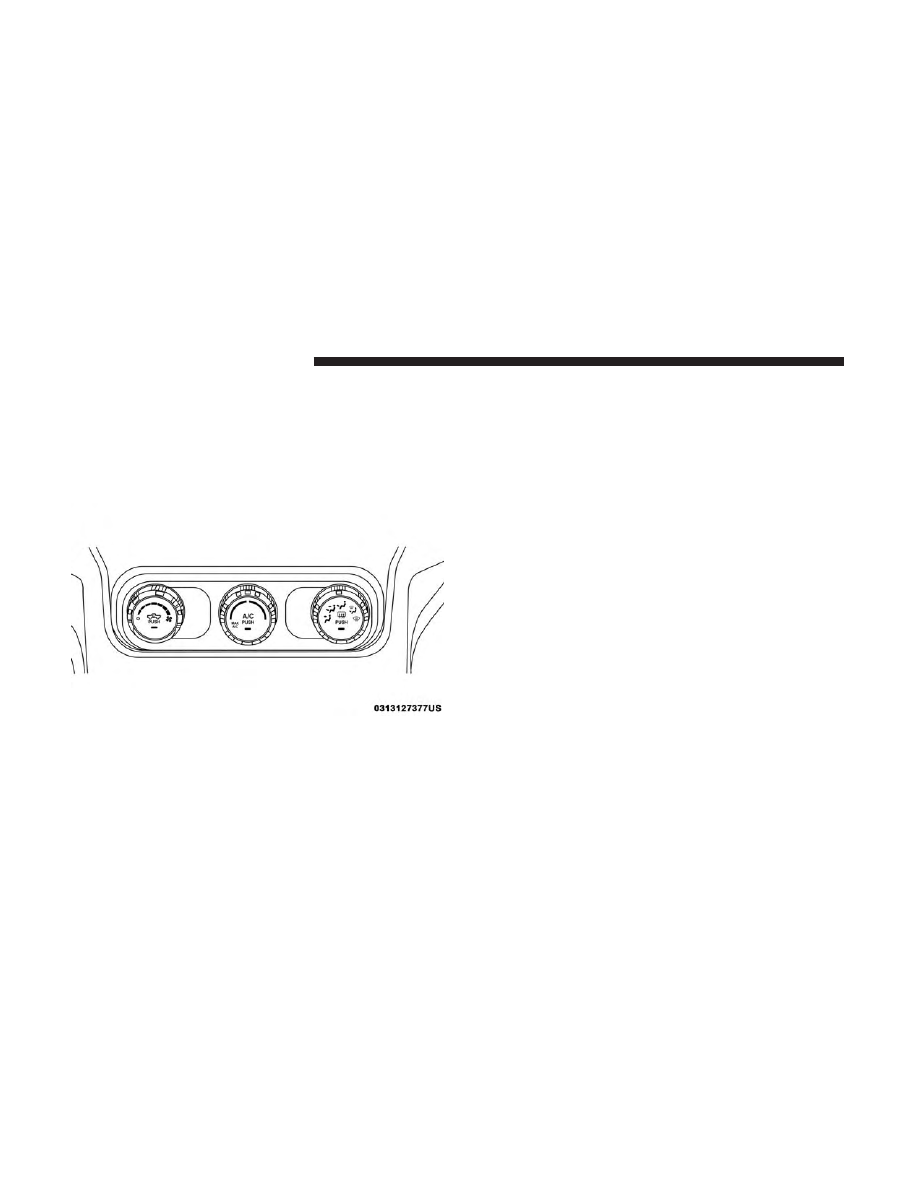

Manual Climate Controls

80

GETTING TO KNOW YOUR VEHICLE

Manual Climate Control Descriptions

Icon

Description

MAX A/C Setting
Rotate the temperature control knob until it is set to MAX A/C. This is the coldest setting and

puts the A/C to maximum power.

A/C Button
Push the A/C button to engage the Air Conditioning (A/C). A LED will illuminate when the

A/C system is engaged.

Recirculation Button
Push and release this button to change the system between recirculation mode and outside air

mode. Recirculation can be used when outside conditions such as smoke, odors, dust, or high

humidity are present.

NOTE:

• Continuous use of the Recirculation mode may make the inside air stuffy and window fog-

ging may occur. Extended use of this mode is not recommended.

• The use of the Recirculation mode in cold or damp weather could cause windows to fog on

the inside, because of moisture buildup inside the vehicle. Select the outside air position for

maximum defogging.

• Recirculation can be used in all modes except for Defrost.

• The A/C can be deselected manually without disturbing the mode control selection.

3

GETTING TO KNOW YOUR VEHICLE

81

Icon

Description

Temperature Control
Use this control knob to regulate the temperature of the air inside the passenger compartment. Ro-

tating the knob counterclockwise, from top center into the blue area of the scale, indicates cooler

temperatures. Rotating the knob clockwise, into the red area, indicates warmer temperatures.
Blower Control
There are seven blower speeds. Use this control knob to regulate the amount of air forced

through the system in any mode you select. The blower speed increases as you move the con-

trol clockwise from the off position.
Modes Control
Rotate the Mode Control Knob to change the airflow distribution mode. The airflow distribution

mode can be adjusted so air comes from the instrument panel outlets, floor outlets, defrost out-

lets and demist outlets. The Mode settings are as follows:

Panel Mode

Panel Mode
Air comes from the outlets in the instrument panel. Each of these outlets can be individually

adjusted to direct the flow of air. The air vanes of the center outlets and outboard outlets can be

moved up and down or side to side to regulate airflow direction. There is a shut off wheel lo-

cated below the air vanes to shut off or adjust the amount of airflow from these outlets.

Bi-Level Mode

Bi-Level Mode
Air comes from the instrument panel outlets and floor outlets. A slight amount of air is directed

through the defrost and side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort conditions to provide cooler air out of the

panel outlets and warmer air from the floor outlets.

82

GETTING TO KNOW YOUR VEHICLE

Icon

Description

Floor Mode

Floor Mode
Air comes from the floor outlets. A slight amount of air is directed through the defrost and side

window demister outlets.

Mix Mode

Mix Mode
Air is directed through the floor, defrost, and side window demister outlets. This setting works

best in cold or snowy conditions that require extra heat to the windshield. This setting is good

for maintaining comfort while reducing moisture on the windshield.

Front Defrost Setting
Turn the Mode Control knob to the Defrost mode. Air comes from the windshield and side win-

dow demist outlets. Use Defrost mode with maximum temperature settings for best windshield

and side window defrosting and defogging.
Rear Defrost Button — If Equipped
Push and release the button on the touchscreen, or push and release the button on the faceplate,

to turn on the rear window defroster and the heated outside mirrors (if equipped). An indicator

illuminates when the rear window defroster is on. The rear window defroster turns off after a

short period of time.

Economy Mode

If ECONOMY mode is desired, push the A/C button to

turn off the LED indicator and the A/C compressor. Rotate

the temperature control knob to the desired temperature.

Also, make sure to select only Panel, Bi-Level or Floor

modes.

3

GETTING TO KNOW YOUR VEHICLE

83

Climate Controls With A Touchscreen Overview

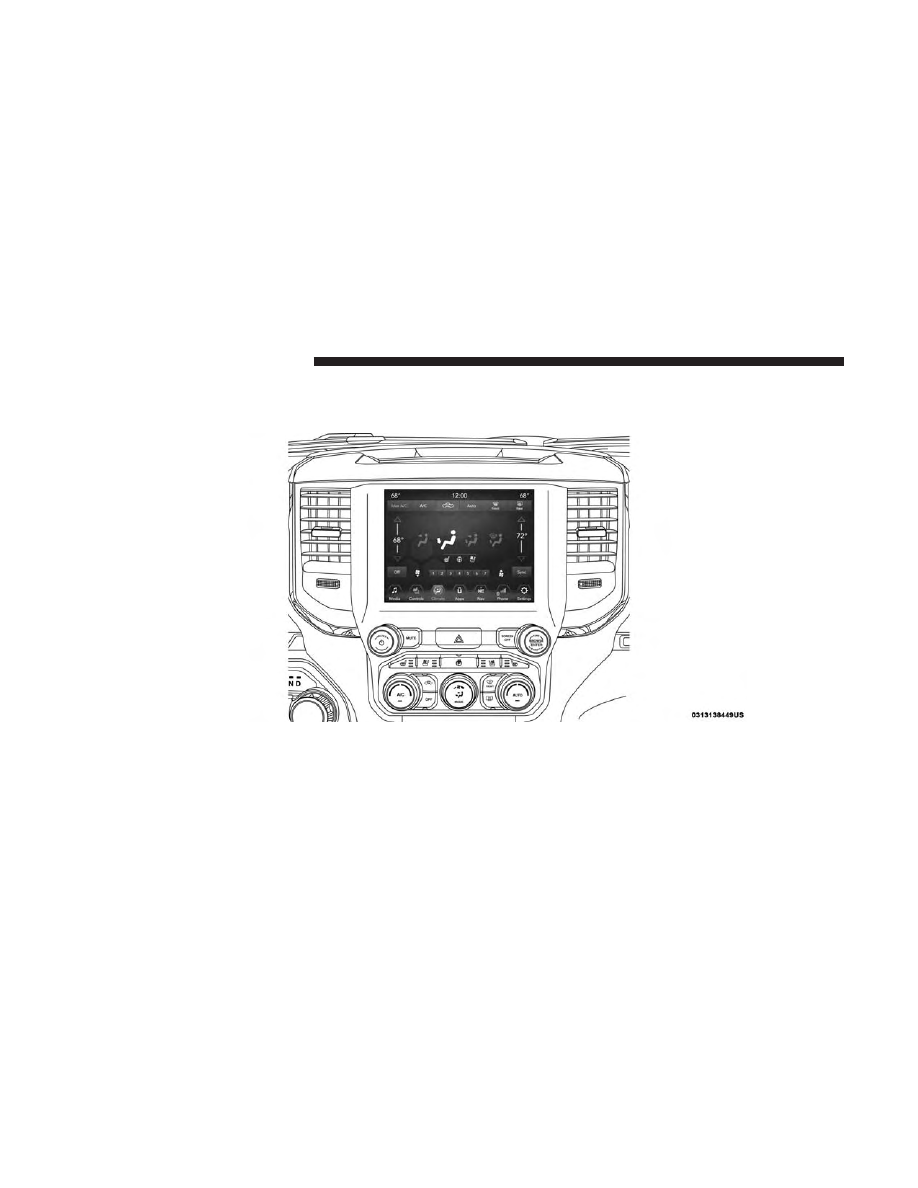

Uconnect 4/4C/4C NAV With 8.4–inch Display Automatic Temperature Controls

84

GETTING TO KNOW YOUR VEHICLE

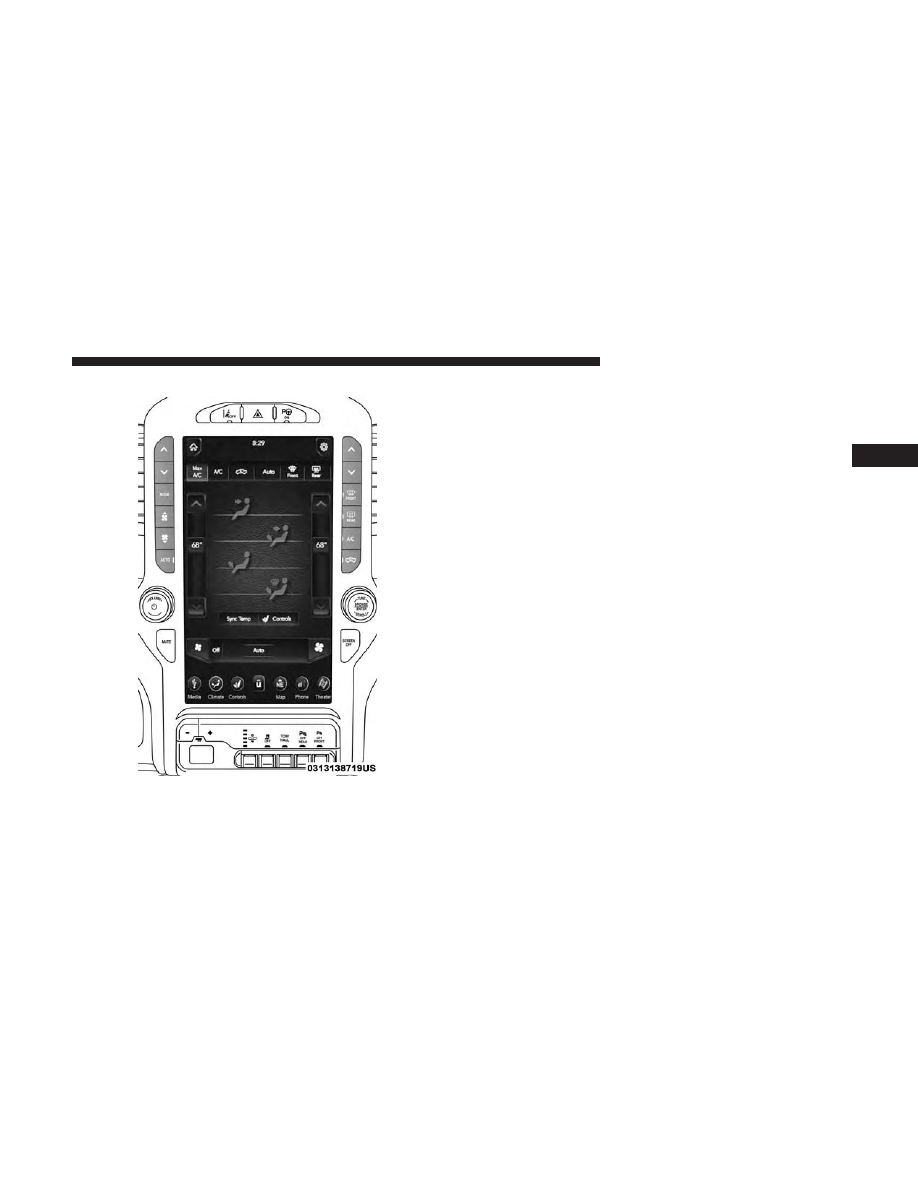

Uconnect 4C NAV With 12–inch Display Automatic

Temperature Controls

3

GETTING TO KNOW YOUR VEHICLE

85
