RAM 5500 Chassis Cab (2017 year). Manual - part 31

Cavity

Cartridge Fuse

Micro Fuse

Description

F01

80 Amp Black

–

Rad Fan Control Module – If Equipped

F03

60 Amp Yellow

–

Rad Fan – If Equipped

F05

40 Amp Green

–

Compressor for Air Suspension – If

Equipped

F06

40 Amp Green

–

Antilock Brakes/Electronic Stability Control

Pump

F07

40 Amp Green

–

Starter Solenoid

F08

20 Amp Blue

(1500 LD/Cummins

Diesel)

–

Emissions Diesel – If Equipped

F09

40 Amp Green (Spe-

cial Services Vehicle

& Cummins Diesel)

–

Diesel Fuel Heater – If Equipped

F10

40 Amp Green

–

Body Controller / Exterior Lighting #2

F10

50 Amp Red

–

Body Controller / Exterior Lighting #2 – If

Equipped with Stop/Start

F11

30 Amp Pink

–

Integrated Trailer Brake Module – If

Equipped

F12

40 Amp Green

–

Body Controller #3 / Power Locks

F13

40 Amp Green

–

Blower Motor

F14

40 Amp Green

–

Body Controller #4 / Interior Lighting

7

MAINTAINING YOUR VEHICLE

487

Cavity

Cartridge Fuse

Micro Fuse

Description

F16

30 Amp Pink

–

Smart Bar – If Equipped

F19

20 Amp Blue

(1500 LD Diesel)

30 Amp Pink (Cum-

mins Diesel)

–

SCR – If Equipped

F20

30 Amp Pink

–

Passenger Door Module

F21

30 Amp Pink

–

Drive Train Control Module

F22

20 Amp Blue

30 Amp Pink (Cum-

mins Diesel)

–

Engine Control Module

F23

30 Amp Pink

–

Body Controller #1 / Interior Lighting

F24

30 Amp Pink

–

Driver Door Module

F25

30 Amp Pink

–

Front Wiper

F26

30 Amp Pink

–

Antilock Brakes / Stability Control Module /

Valves

F28

20 Amp Blue

–

Trailer Tow Backup Lights – If Equipped

F29

20 Amp Blue

–

Trailer Tow Parking Lights – If Equipped

F30

30 Amp Pink

–

Trailer Tow Receptacle

F31

30 Amp Pink

(1500 LD Diesel)

–

Urea Heater Control – If Equipped

F32

–

–

Spare Fuse

488

MAINTAINING YOUR VEHICLE

Cavity

Cartridge Fuse

Micro Fuse

Description

F33

20 Amp Blue

–

Special Services Vehicle Only

F34

30 Amp Pink

–

Vehicle System Interface Module #2 – If

Equipped

F35

30 Amp Pink

–

Sunroof – If Equipped

F36

30 Amp Pink

–

Rear Defroster – If Equipped

F37

30 Amp Pink

–

Cummins Diesel Fuel Heater #2 – If

Equipped

F38

30 Amp Pink

–

Power Inverter 115V AC – If Equipped

F39

20 Amp Blue

–

Power Outlet – Special Services Only

F41

–

10 Amp Red

Active Grill Shutter – If Equipped

F42

–

20 Amp Yellow

Horn

F44

–

10 Amp Red

Diagnostic Port

F46

–

10 Amp Red

Upfitter – If Equipped

F49

–

10 Amp Red

Instrument Panel Cluster (Except Fleet Ve-

hicles)

F50

–

20 Amp Yellow

Air Suspension Control Module – If

Equipped

F51

–

10 Amp Red

Ignition Node Module / Keyless Ignition

(Instrument Panel Cluster – Fleet Vehicles

Only)

F52

–

5 Amp Tan

Battery Sensor

7

MAINTAINING YOUR VEHICLE

489

Cavity

Cartridge Fuse

Micro Fuse

Description

F53

–

20 Amp Yellow

Trailer Tow – Left Turn/Stop Lights

F54

–

20 Amp Yellow

Adjustable Pedals

F56

–

15 Amp Blue

Additional Diesel Content – If Equipped

F57

–

20 Amp Yellow

Transmission

F58

–

20 Amp Yellow

Spare Fuse

F59

–

10 Amp Red

SCR Relay – If Equipped

F60

–

15 Amp Blue

Underhood Lamp

F61

–

10 Amp Red

(1500 LD Diesel &

Cummins Diesel)

PM Sensor – If Equipped

F62

–

10 Amp Red

Air Conditioning Clutch

F63

–

20 Amp Yellow

Ignition Coils (Gas), Urea Heater (Cummins

Diesel)

F64

–

25 Amp Clear

Fuel Injectors / Powertrain

F65

–

–

Spare Fuse

F66

–

10 Amp Red

Sunroof / Passenger Window Switches /

Rain Sensor

F67

–

10 Amp Red

CD / DVD / Bluetooth Hands-free Module –

If Equipped

F69

–

15 Amp Blue

Mod SCR 12V (Cummins Diesel) – If

Equipped

490

MAINTAINING YOUR VEHICLE

Cavity

Cartridge Fuse

Micro Fuse

Description

F70

–

30 Amp Green

Fuel Pump Motor

F71

–

25 Amp Clear

Amplifier

F72

–

10 Amp Red

PCM – If Equipped

F73

–

20 Amp Yellow

Fuel Transfer Pump (HD Only) – If

Equipped

F74

–

20 Amp Yellow (Gas

Engine & 1500 LD

Diesel)

Brake Vacuum Pump Gas/Diesel – If

Equipped

F75

–

10 Amp Red

Coolant Temperature Valve Actuator

F76

–

10 Amp Red

Antilock Brakes / Electronic Stability Control

F77

–

10 Amp Red

Drivetrain Control Module/Front Axle Dis-

connect Module

F78

–

10 Amp Red

Engine Control Module / Electric Power

Steering

F79

–

15 Amp Blue

Clearance Lights

F80

–

10 Amp Red

Universal Garage Door Opener / Compass

F81

–

20 Amp Yellow

Trailer Tow Right Turn / Stop Lights

F82

–

10 Amp Red

Steering Column Control Module / Cruise

Control

F84

–

15 Amp Blue

Switch Bank / Instrument Cluster

F85

–

10 Amp Red

Airbag Module

7

MAINTAINING YOUR VEHICLE

491

Cavity

Cartridge Fuse

Micro Fuse

Description

F86

–

10 Amp Red

Airbag Module

F87

–

10 Amp Red

Air Suspension – If Equipped / Trailer Tow

/ Steering Column Control Module

F88

–

15 Amp Blue

Instrument Panel Cluster

F90/F91

–

20 Amp Yellow

Power Outlet (Rear Seats) Customer Select-

able

F93

–

20 Amp Yellow

Cigar Lighter

F94

–

10 Amp Red

Shifter / Transfer Case Module

F95

–

10 Amp Red

Rear Camera / Park Assist

F96

–

10 Amp Red

Rear Seat Heater Switch

F97

–

25 Amp Clear

Rear Heated Seats & Heated Steering Wheel

– If Equipped

F98

–

25 Amp Clear

Front Heated Seats – If Equipped

F99

–

10 Amp Red

Climate Control

F100

–

10 Amp Red

Upfitters – If Equipped

F101

–

15 Amp Blue

Electrochromatic Mirror / Smart High Beams

– If Equipped

F104

–

20 Amp Yellow

Power Outlets (Instrument Panel / Center

Console)

492

MAINTAINING YOUR VEHICLE

CAUTION!

• When installing the power distribution center cover,

it is important to ensure the cover is properly posi-
tioned and fully latched. Failure to do so may allow
water to get into the power distribution center and
possibly result in an electrical system failure.

• When replacing a blown fuse, it is important to use

only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If a
properly rated fuse continues to blow, it indicates a
problem in the circuit that must be corrected.

VEHICLE STORAGE

If you are storing your vehicle for more than 21 days, we
recommend that you take the following steps to minimize
the drain on your vehicle’s battery:
• Disconnect the negative cable from battery.
• Any time you store your vehicle or keep it out of service

(i.e., vacation) for two weeks or more, run the air
conditioning system at idle for about five minutes in the
fresh air and high blower setting. This will ensure
adequate system lubrication to minimize the possibility
of compressor damage when the system is started again.

REPLACEMENT BULBS

LIGHT BULBS — Interior

Bulb Number

Overhead Console Lamps

TS 212-2

Dome Lamp

7679

For lighted switches, see your authorized dealer for

replacement instructions.

7

MAINTAINING YOUR VEHICLE

493

LIGHT BULBS — Exterior

Bulb Number

Quad Headlamp – Low

Beam

H11

Quad Headlamp – High

Beam

9005

Quad Headlamp – Front

Turn Signal Lamp

3157NA

Premium Headlamp –

Low Beam

HIR2

Premium Headlamp –

High Beam

9005

Premium Headlamp –

Front Turn Signal Lamp

LED (See authorized

dealer for service)

Horizontal Fog Lamp

9145

Vertical Fog Lamp

9006

Cab Roof Marker Lamps

194NA

Center High Mounted

Stop Lamp

921

Rear Cargo Lamp

921

Box Off Tail Lamps –

Stop/Turn/Tail/License

1157

Bulb Number

Plate

Box Off Tail Lamps – Back

Up

1156

BULB REPLACEMENT

NOTE:

Lens fogging can occur under certain atmospheric

conditions. This will usually clear as atmospheric condi-
tions change to allow the condensation to change back into
a vapor. Turning the lamps on will usually accelerate the
clearing process.

Base Quad / Premium Bi-Halogen: Low Beam
Headlamp, High Beam Headlamp, Front Park And
Turn — If Equipped

1. Open the hood.

2. Disconnect and isolate the negative battery cable.

3. Remove the six plastic push-in fasteners that secure the

upper radiator seal to the grille support and both fender
ledges.

4. Remove the two plastic push-in rivets that secure the

upper radiator seal to the radiator.

494

MAINTAINING YOUR VEHICLE

5. Remove the upper radiator seal from the vehicle.

6. Remove the two headlamp assembly attachment screws.

7. Reach into the front wheel house ahead of the front

wheel, remove the fastener, and lift the cover over the
access hole in the front of the wheel house splash shield.
Access to the rear of the lamp can be gained through this
access hole.

8. Reach through the access hole of the wheel house splash

shield and lift the slide lock upward far enough to
disengage it from the lock post on the back of the front
lamp unit housing.

9. Remove the headlamp assembly. Grasp the outboard

edge of the lamp and pull it straight forward to disen-
gage the ball stud from the plastic grommet.

10. Disconnect the wiring harness connectors from the

bulb socket.

11. Replace bulb(s) as necessary.

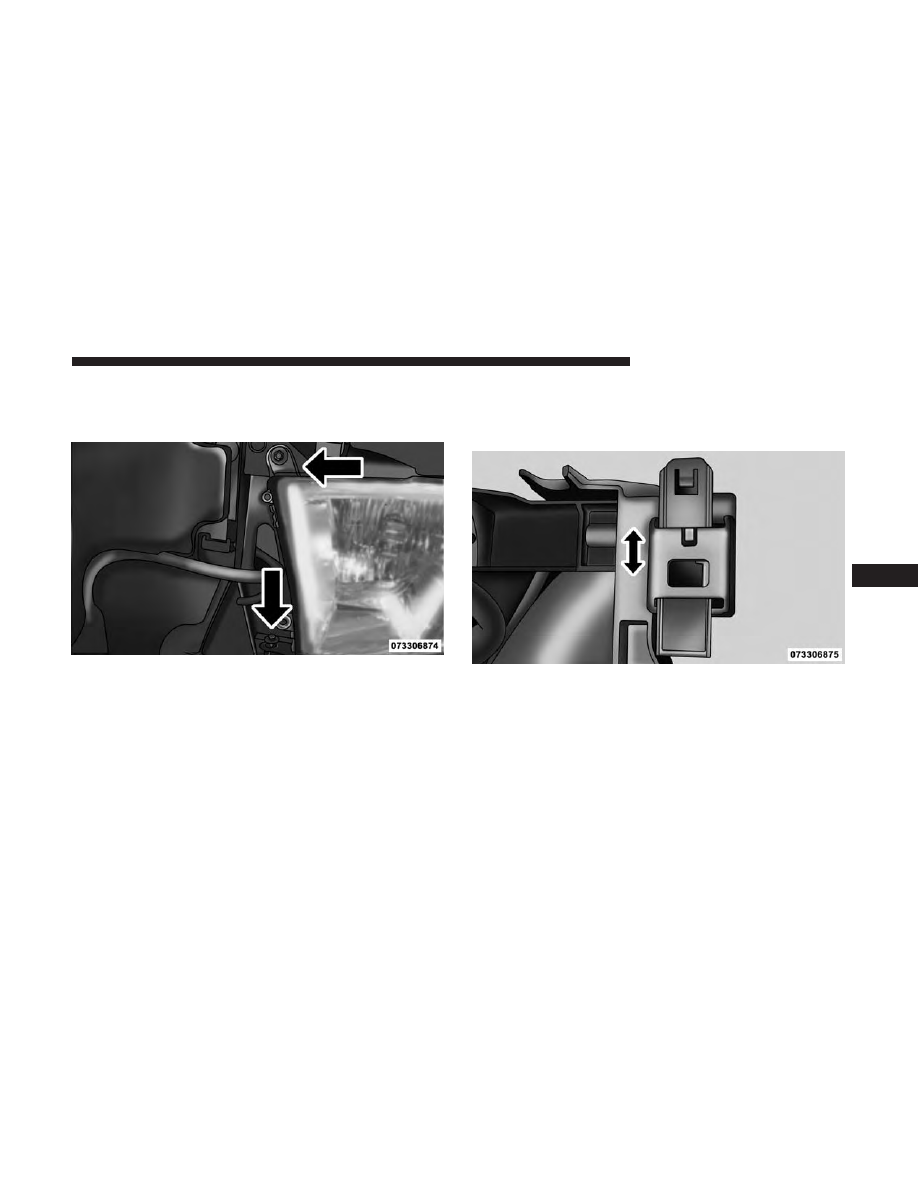

Headlamp Assembly Attachment Screw Locations

Slide Lock

7

MAINTAINING YOUR VEHICLE

495

CAUTION!

• Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other
oily surfaces. Shortened bulb life will result.

• Always use the correct bulb size and type for replace-

ment. An incorrect bulb size or type may overheat
and cause damage to the lamp, the bulb socket, or the
lamp wiring.

NOTE:

There are access covers over both headlamp bulb

access holes in the quad front lamp unit housing (if
equipped). These covers MUST be reinstalled after the bulb
has been replaced.

Fog Lamps — If Equipped

1. Reach under and behind the front bumper to access the

back of the front fog lamp housing.

2. Disconnect the fog lamp wiring harness connector from

the fog lamp bulb.

3. Rotate the bulb counterclockwise ¼ turn to unlock the

bulb from the housing.

4. Pull the bulb straight out from the housing.

CAUTION!

Do not contaminate the bulb glass by touching it with
your fingers or by allowing it to contact other oily
surfaces. Shortened bulb life will result.

Center High-Mounted Stoplamp (CHMSL) With
Cargo Lamp

1. Remove the two screws holding the housing/lens to the

body as shown.

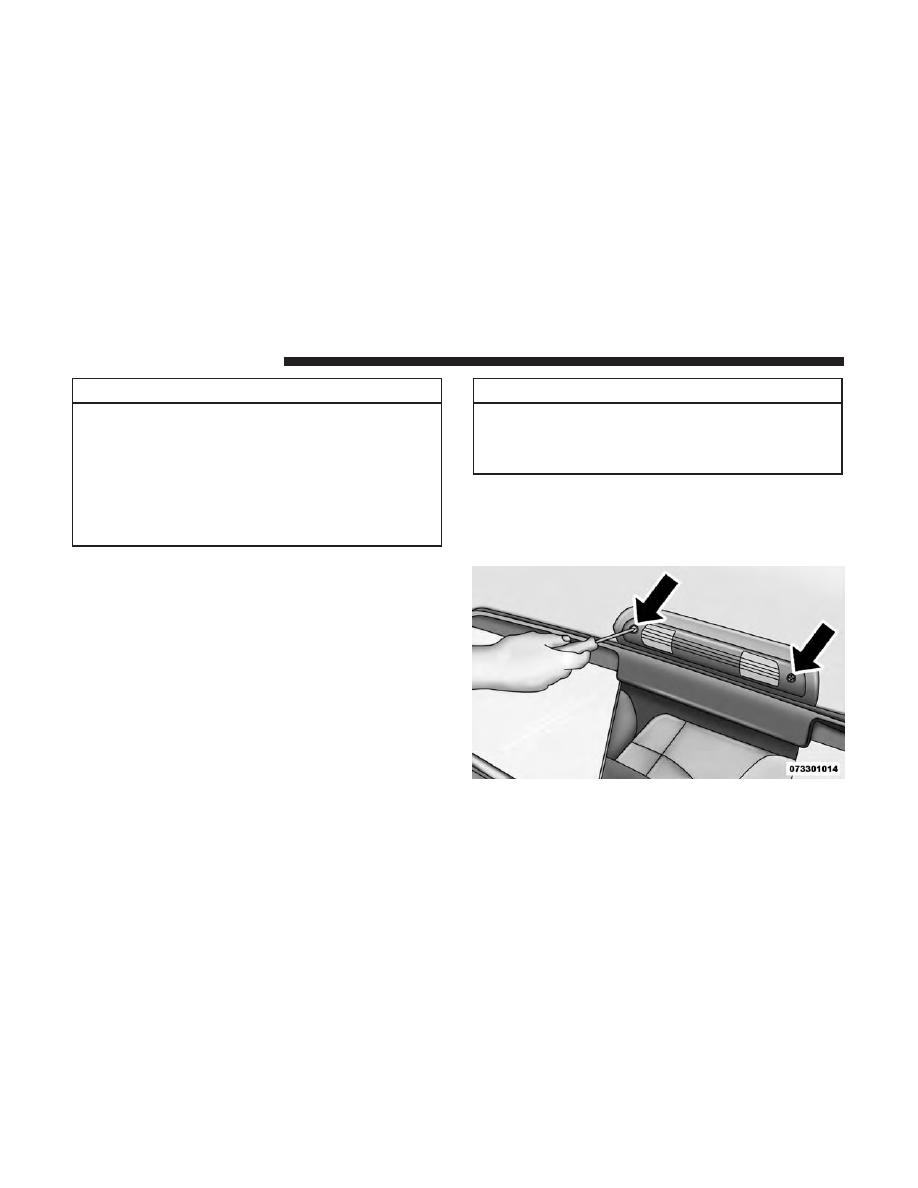

CHMSL Mounting Screw Locations

496

MAINTAINING YOUR VEHICLE

2. Separate the connector holding the housing and wiring

harness to the body.

3. Turn the desired bulb socket ¼ turn and remove the

socket and bulb from housing.

4. Pull the desired bulb straight from the socket.

CAUTION!

Do not contaminate the bulb glass by touching it with
your fingers or by allowing it to contact other oily
surfaces. Shortened bulb life will result.

• Outside Bulbs: Cargo Lamps
• Inside Bulb: Center High-Mounted Stop Lamp

5. Reverse the procedure for installation of bulbs and

housing.

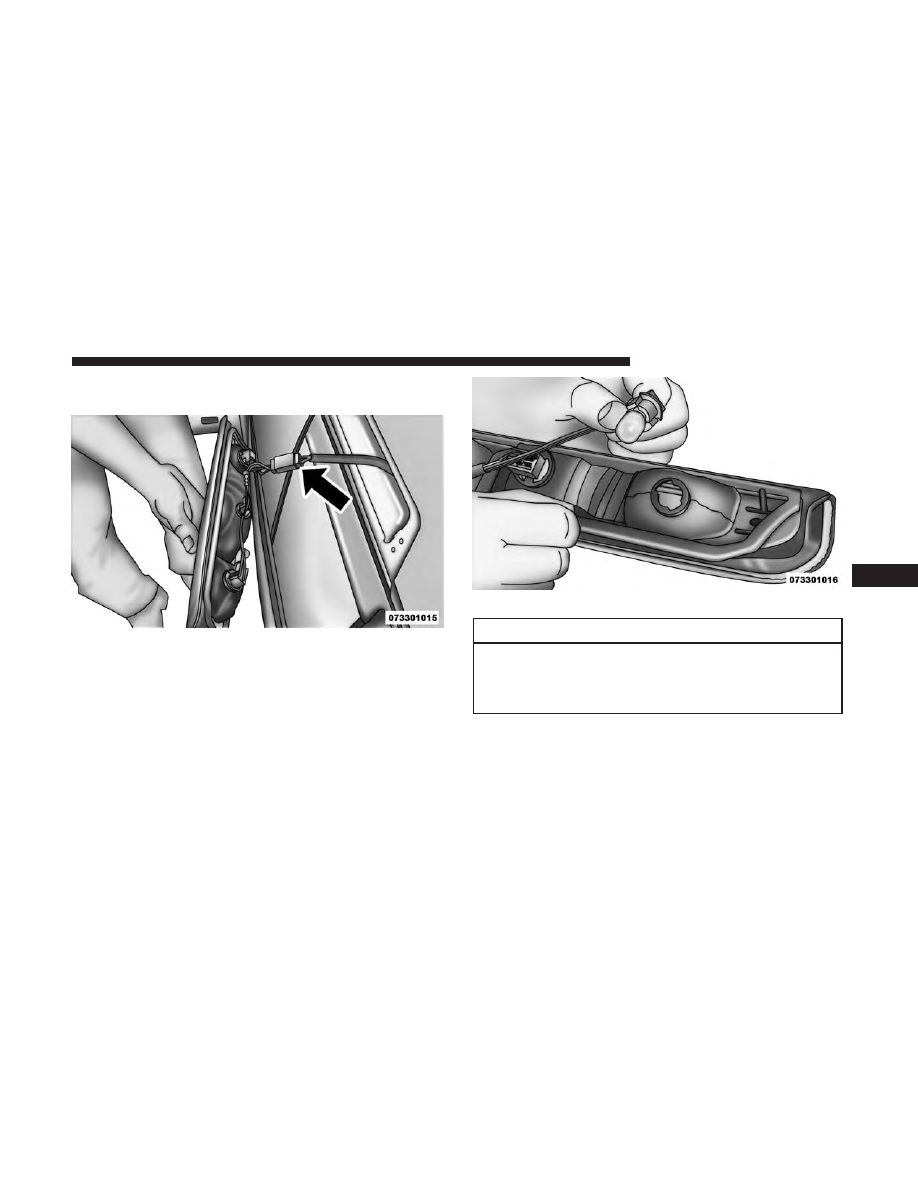

CHMSL Connector Location

CHMSL Bulb And Socket

7

MAINTAINING YOUR VEHICLE

497

Cab Top Clearance Lamps — If Equipped

1. Remove the two screws from the top of the lamp.

2. Rotate the bulb socket ¼ turn and pull it from the lamp

assembly.

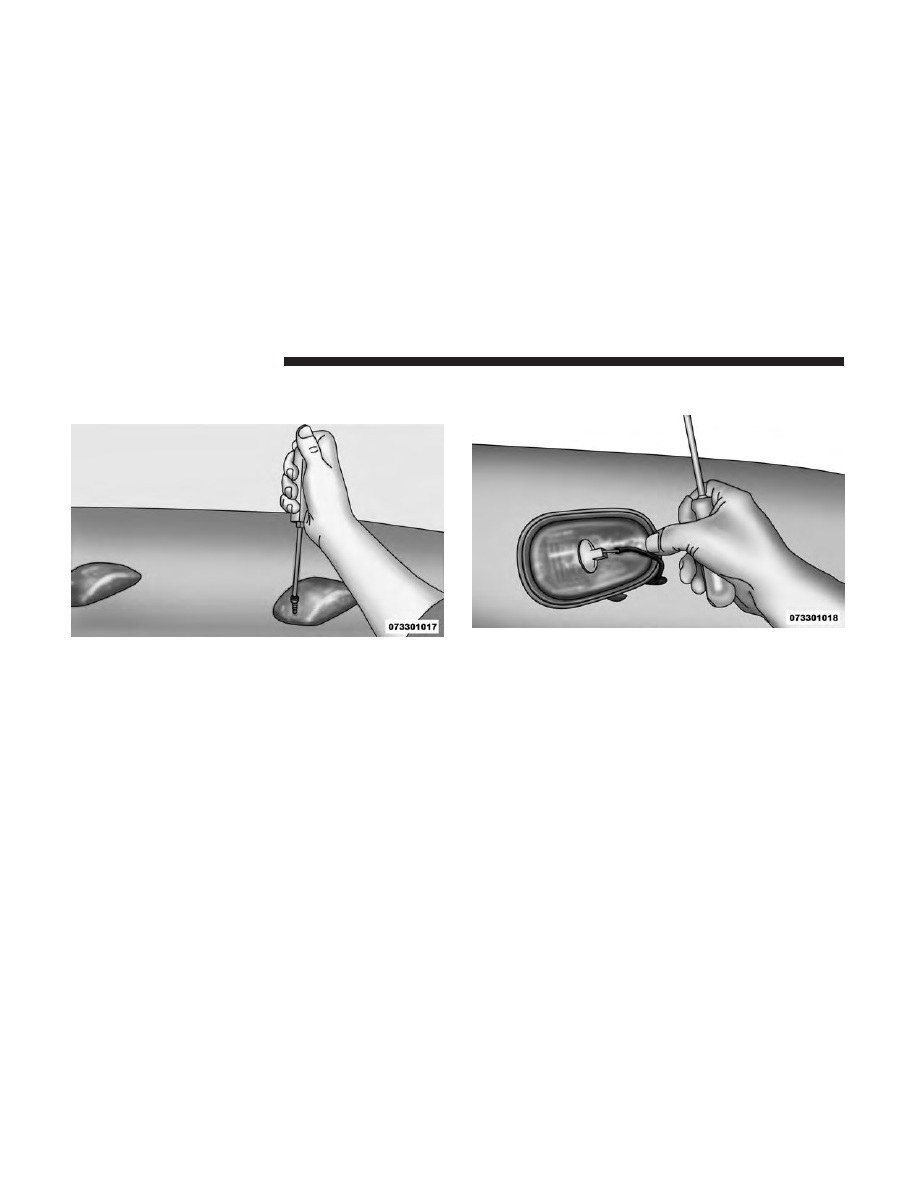

Removing Rear Screw From Clearance Lamp

Removing Bulb Socket From Clearance Lamp

498

MAINTAINING YOUR VEHICLE

3. Pull the bulb straight from it’s socket and replace.

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)
Standard Rear Tank

52 Gallons

197 Liters

Optional Midship Tank

22 Gallons

83 Liters

Engine Oil With Filter
6.4L Engine (We recommend you use SAE 0W-40,
Synthetic API Certified)

7 Quarts

6.6 Liters

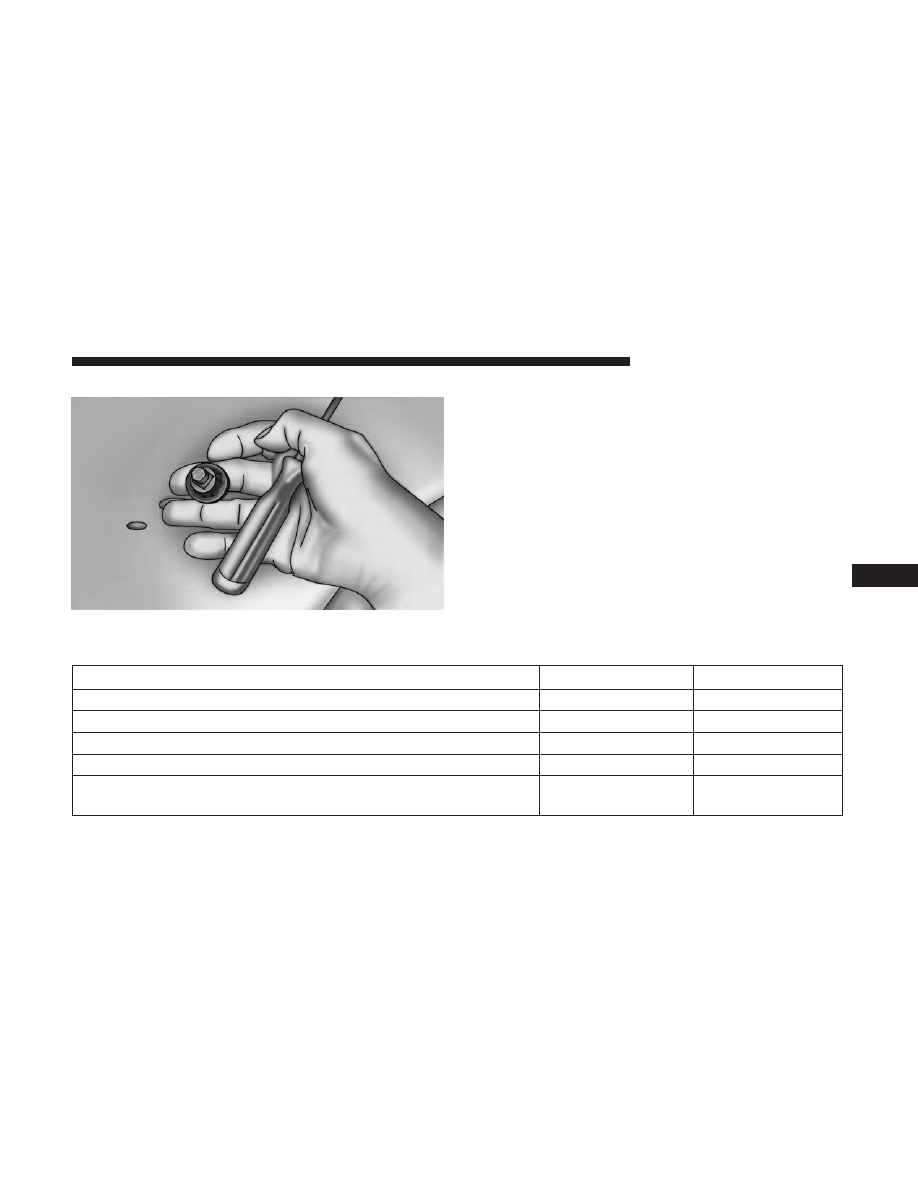

Removing The Bulb From The Bulb Socket

7

MAINTAINING YOUR VEHICLE

499

U.S.

Metric

Cooling System
6.4L Engine (We recommend you use MOPAR Antifreeze/
Coolant 10 Year/150,000 Mile Formula).

16.6 Quarts

15.7 Liters

FLUIDS, LUBRICANTS, AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

We recommend you use MOPAR Antifreeze/Coolant 10–Year/
150,000 Mile Formula OAT (Organic Additive Technology).

Engine Oil – 6.4L Engine

For best performance and maximum protection under all types of oper-
ating conditions, the manufacturer only recommends full synthetic en-
gine oils that meet the American Petroleum Institute (API) categories of
SN. The manufacturer recommends the use of Pennzoil Ultra 0W-40 or
equivalent MOPAR engine oil meeting the requirements of FCA Material
Standard MS-12633 for use in all operating temperatures.

Engine Oil Filter – 6.4L Engine

We recommend you use MOPAR Engine Oil Filters.

Spark Plugs – 6.4L Engine

We recommend you use MOPAR Spark Plugs.

Fuel Selection – 6.4L Engine

89 Octane Recommended - 87 Octane Acceptable, 0-15% Ethanol.

500

MAINTAINING YOUR VEHICLE

CAUTION!

• Mixing of engine coolant (antifreeze) other than

specified Organic Additive Technology (OAT) en-
gine coolant (antifreeze), may result in engine dam-
age and may decrease corrosion protection. Organic
Additive Technology (OAT) engine coolant is differ-
ent and should not be mixed with Hybrid Organic
Additive Technology (HOAT) engine coolant (anti-
freeze) or any “globally compatible” coolant (anti-
freeze). If a non-OAT engine coolant (antifreeze) is
introduced into the cooling system in an emergency,
the cooling system will need to be drained, flushed,

(Continued)

CAUTION! (Continued)

and refilled with fresh OAT coolant (conforming to
MS.90032), by an authorized dealer as soon as pos-
sible.

• Do not use water alone or alcohol-based engine

coolant (antifreeze) products. Do not use additional
rust inhibitors or antirust products, as they may not
be compatible with the radiator engine coolant and
may plug the radiator.

• This vehicle has not been designed for use with

propylene glycol-based engine coolant (antifreeze).
Use of propylene glycol-based engine coolant (anti-
freeze) is not recommended.

7

MAINTAINING YOUR VEHICLE

501

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission (6.4L Engine with
66RFE Transmission) (For Diesel Engine See
Diesel Supplement)

Use only ATF+4 Automatic Transmission Fluid. Failure to use ATF+4 fluid
may affect the function or performance of your transmission. We recom-
mend MOPAR ATF+4 fluid.

Automatic Transmission (6.4L Engine with
AS66RC Transmission)

Use only MOPAR ASRC Automatic Transmission Fluid or equivalent.
Failure to use the proper fluid may affect the function or performance of
your transmission.

Transfer Case

We recommend you use MOPAR BW44-44 Transfer Case Fluid.

Front and Rear Axle Fluid (4500)

We recommend you use GL-5 SAE 75W-85 Synthetic (MS-9763).

Front and Rear Axle Fluid (5500)

We recommend you use GL-5 SAE 75W-90 Synthetic (MS-9763).

Brake Master Cylinder

We recommend you use MOPAR DOT 3 and SAE J1703. If DOT 3 brake
fluid is not available, then DOT 4 is acceptable.

Power Steering Reservoir

We recommend you use MOPAR Power Steering Fluid +4, MOPAR ATF+4
Automatic Transmission Fluid.

502

MAINTAINING YOUR VEHICLE
