Screen Setup Menu Item

Push and release the UP

or DOWN

arrow button

until the Screen Setup menu item is highlighted in the
Instrument Cluster Display. Push and release the
RIGHT

arrow button to enter the Screen Setup

submenu. The Screen Setup feature allows you to
change what information is displayed in the instrument
cluster as well as the location that information is
displayed.

Vehicle Settings Menu Item

Personal Settings allows the driver to set and recall features
when the transmission is in PARK.

Push and release the UP

and DOWN

button until

Settings displays in the Instrument Cluster Display.

Follow the prompts to display and set any of the following
Vehicle Settings.

NOTE:

Your vehicle may be equipped with the following

settings.

• If equipped with a base radio (Non-Touchscreen) Vehicle

Settings will be included in the Instrument Cluster
Display.

• If equipped with a Touchscreen radio, the Vehicle Set-

tings will be included in the radio head unit.

Setting Names

Setting Names Abbreviated (Left

Submenu Layer)

Sub-Menus (Right Submenu

Layer)

1

Language Select

Language

English, Spanish, French, Italian,

German, Dutch

2

Units

Units

U.S.; Metric

3

ParkSense

ParkSense

• Notification — Sound Only;

Sound & Display

• Front Volume — Low; Me-

dium; High

230

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Names

Setting Names Abbreviated (Left

Submenu Layer)

Sub-Menus (Right Submenu

Layer)

• Rear Volume — Low; Me-

dium; High

4

Tilt Mirror in Reverse

Tilt Mirror in R

On; Off

5

Rain Sensing Wipers

Auto Wipers

On; Off

6

Hill Start Assist

Hill Start Assist

On; Off

7

Headlights Off Delay

Lights Off Delay

0 seconds; 30 seconds; 60 sec-

onds; 90 seconds

8

Illuminated Approach

Lights w/ Unlock

0 seconds; 30 seconds; 60 sec-

onds; 90 seconds

9

Headlights On with Wipers

Lights w/ Wipers

On; Off

10

Automatic Highbeams

Auto Highbeams

On; Off

11

Daytime Running Lights

Daytime Lights

On; Off

12

Flash Lights with Lock

Lights w/ Lock

On; Off

13

Auto Lock Doors

Auto Lock Doors

On; Off

14

Auto Unlock Doors

Auto Unlock Doors

On; Off

15

Sound Horn with Remote Start

Horn w/ Rmt Start

On; Off

16

Sound Horn with Remote Lock

Horn w/ Rmt Lock

On; Off

17

Remote Unlock Sequence

Remote Unlock

Driver Door; All Doors

18

Key Fob Linked to Memory

Key in Memory

On; Off

4

UNDERSTANDING YOUR INSTRUMENT PANEL

231

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Names

Setting Names Abbreviated (Left

Submenu Layer)

Sub-Menus (Right Submenu

Layer)

19

Passive Entry

Passive Entry

On; Off

20

Remote Start Comfort System

Rmt Start Comfort

On; Off

21

Easy Exit Seat

Easy Exit Seat

On; Off

22

Key-off Power Delay

Power Off Delay

Off; 45 seconds; 5 minutes;

10 minutes

23

Commercial Settings

Commercial

• Aux Switches

• Power Take-Off

• PIN Setup

• ParkSense Setup

24

Aero Ride Height Mode

Aero Mode

On; Off

25

Tire/Jack Mode

Tire/Jack Mode

On; Off

26

Transport Mode

Transport Mode

On; Off

27

Wheel Alignment Mode

Wheel Alignment

On; Off

28

Horn w/ Remote Lower

Horn w/ Rmt Lwr

On; Off

29

Lights w/ Remote Lower

Lights w/ Rmt Lwr

On; Off

30

Trailer Select

Trailer Select

Trailer 1; Trailer 2; Trailer 3;

Trailer 4

31

Brake Type

Brake Type

Light Electric; Heavy Electric;

Light EOH; Heavy EOH

232

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Names

Setting Names Abbreviated (Left

Submenu Layer)

Sub-Menus (Right Submenu

Layer)

32

Trailer Name

Trailer Name

• Trailer # (# is equal to slot

position)

• Boat

• Car

• Cargo

• Dump

• Equipment

• Flatbed

• Gooseneck

• Horse

• Tag

• Motorcycle

• Snowmobile

• Travel

• Utility

• 5th Wheel

33

Compass Variance

Compass Var

1-15 increments of 1

34

Calibrate Compass

Compass Cal

Cancel; Calibrate

4

UNDERSTANDING YOUR INSTRUMENT PANEL

233

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Turn Menu OFF — If Equipped
Push and release the RIGHT

arrow button to exit the

main menu.

Push and release any Instrument Cluster Display control
button to enter the Instrument Cluster Display main menu
again.

Instrument Cluster Display Messages

• Front Seatbelts Unbuckled
• Driver Seatbelt Unbuckled
• Passenger Seatbelt Unbuckled
• Service Airbag System
• Traction Control Off
• Washer Fluid Low
• Oil Pressure Low
• Oil Change Due
• Fuel Low
• Service Antilock Brake System
• Service Electronic Throttle Control
• Service Power Steering

• Cruise Off
• Cruise Ready
• Cruise Set To XXX MPH
• Tire Pressure Screen With Low Tire(s) “Inflate Tire To

XX”

• Tire Pressure Information System (TPIS)
• Service Tire Pressure System
• Parking Brake Engaged
• Brake Fluid Low
• Service Electronic Braking System
• Engine Temperature Hot
• Battery Voltage Low
• Service Electronic Throttle Control
• Lights On
• Right Turn Signal Light Out
• Left Turn Signal Light Out
• Turn Signal On

234

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Sound Horn With Remote Lock: Off; 1st Press; 2nd Press
• Vehicle Not In Park
• Key In Ignition
• Key In Ignition Lights On
• Remote Start Active Key To Run
• Remote Start Active Push Start Button
• Remote Start Aborted Fuel Low
• Remote Start Aborted Too Cold
• Remote Start Aborted Door Open
• Remote Start Aborted Hood Open
• Remote Start Aborted Trunk Open
• Remote Start Aborted Time Expired
• Remote Start Disabled Start To Reset
• Service Airbag System
• Service Airbag Warning Light
• Driver Seatbelt Unbuckled
• Passenger Seatbelt Unbuckled

• Front Seatbelts Unbuckled
• Door Open
• Doors Open
• Gear Not Available
• Shift Not Allowed
• Shift to Neutral Then Drive Or Reverse
• Autostick Unavailable Service Required
• Automatic Unavailable Use Autostick Service Req.
• Transmission Getting Hot Push Brake
• Trans. Hot Stop Safely Shift To Park Wait To Cool
• Transmission Cool Ready To Drive
• Trailer Brake Disconnected
• Service Transmission
• Service Shifter
• Engage Park Brake To Prevent Rolling
• Transmission Too Cold Idle With Engine On
• Washer Fluid Low

4

UNDERSTANDING YOUR INSTRUMENT PANEL

235

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The Reconfigurable Telltales section is divided into the
white telltales area on the right, yellow telltales in the
middle, and red telltales on the left.

Battery Saver On/Battery Saver Mode Message —
Electrical Load Reduction Actions — If Equipped

This vehicle is equipped with an Intelligent Battery Sensor
(IBS) to perform additional monitoring of the electrical
system and status of the vehicle battery.

In cases when the IBS detects charging system failure, or
the vehicle battery conditions are deteriorating, electrical
load reduction actions will take place to extend the driving
time and distance of the vehicle. This is done by reducing
power to or turning off non-essential electrical loads.

Load reduction is only active when the engine is running.
It will display a message if there is a risk of battery
depletion to the point where the vehicle may stall due to
lack of electrical supply, or will not restart after the current
drive cycle.

When load reduction is activated, the message “Battery
Saver On” or “Battery Saver Mode” will appear in the
Instrument Cluster.

These messages indicate the vehicle battery has a low state
of charge and continues to lose electrical charge at a rate
that the charging system cannot sustain.

NOTE:

• The charging system is independent from load reduc-

tion. The charging system performs a diagnostic on the
charging system continuously.

• If the Battery Charge Warning Light is on it may indicate

a problem with the charging system. Refer to “Battery
Charge Warning Light” in “Understanding Your Instru-
ment Panel” for further information.

The electrical loads that may be switched off (if equipped),
and vehicle functions which can be effected by load
reduction:

• Heated Seat/Vented Seats/Heated Wheel
• Heated/Cooled Cup Holders — If Equipped
• Rear Defroster And Heated Mirrors
• HVAC System
• 115V AC Power Inverter System
• Audio and Telematics System

236

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Loss of the battery charge may indicate one or more of the
following conditions:

• The charging system cannot deliver enough electrical

power to the vehicle system because the electrical loads
are larger than the capability of charging system. The
charging system is still functioning properly.

• Turning on all possible vehicle electrical loads (e.g.

HVAC to max settings, exterior and interior lights,
overloaded power outlets +12V, 115V AC, USB ports)
during certain driving conditions (city driving, towing,
frequent stopping).

• Installing options like additional lights, upfitter electri-

cal accessories, audio systems, alarms and similar de-
vices.

• Unusual driving cycles (short trips separated by long

parking periods).

• The vehicle was parked for an extended period of time

(weeks, months).

• The battery was recently replaced and was not charged

completely.

• The battery was discharged by an electrical load left on

when the vehicle was parked.

• The battery was used for an extended period with the

engine not running to supply radio, lights, chargers,
+12V portable appliances like vacuum cleaners, game
consoles and similar devices.

What to do when an electrical load reduction action
message is present (“Battery Saver On” or “Battery Saver
Mode”)

During a trip:

• Reduce power to unnecessary loads if possible:

– Turn off redundant lights (interior or exterior)
– Check what may be plugged in to power outlets +12V,

115V AC, USB ports

– Check HVAC settings (blower, temperature)
– Check the audio settings (volume)

After a trip:

• Check if any aftermarket equipment was installed (ad-

ditional lights, upfitter electrical accessories, audio sys-
tems, alarms) and review specifications if any (load and
Ignition Off Draw currents).

• Evaluate the latest driving cycles (distance, driving time

and parking time).

4

UNDERSTANDING YOUR INSTRUMENT PANEL

237

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• The vehicle should have service performed if the mes-

sage is still present during consecutive trips and the
evaluation of the vehicle and driving pattern did not
help to identify the cause.

CYBERSECURITY

Your vehicle may be a connected vehicle and may be
equipped with both wired and wireless networks. These
networks allow your vehicle to send and receive informa-
tion. This information allows systems and features in your
vehicle to function properly.

Your vehicle may be equipped with certain security fea-
tures to reduce the risk of unauthorized and unlawful
access to vehicle systems and wireless communications.
Vehicle software technology continues to evolve over time
and FCA US LLC, working with its suppliers, evaluates
and takes appropriate steps as needed. Similar to a com-
puter or other devices, your vehicle may require software
updates to improve the usability and performance of your
systems or to reduce the potential risk of unauthorized and
unlawful access to your vehicle systems.

The risk of unauthorized and unlawful access to your
vehicle systems may still exist, even if the most recent

version of vehicle software (such as Uconnect software) is
installed.

WARNING!

• It is not possible to know or to predict all of the

possible outcomes if your vehicle’s systems are
breached. It may be possible that vehicle systems,
including safety related systems, could be impaired
or a loss of vehicle control could occur that may
result in an accident involving serious injury or
death.

• ONLY insert media (e.g., USB, SD card, or CD) into

your vehicle if it came from a trusted source. Media
of unknown origin could possibly contain malicious
software, and if installed in your vehicle, it may
increase the possibility for vehicle systems to be
breached.

• As always, if you experience unusual vehicle behav-

ior, take your vehicle to your nearest Authorized
Dealer immediately.

NOTE:

• FCA or your dealer may contact you directly regarding

software updates.

238

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• To help further improve vehicle security and minimize

the potential risk of a security breach, vehicle owners
should:

• Routinely check www.driveuconnect.com/software-

update to learn about available Uconnect software
updates.

• Only connect and use trusted media devices (e.g.

personal mobile phones, USBs, CDs).

Privacy of any wireless and wired communications cannot
be assured. Third parties may unlawfully intercept infor-
mation and private communications without your consent.
For further information, refer to “Privacy Practices – If
Equipped with Uconnect 8.4 radio” in “All About
Uconnect Access” in your Uconnect Owner’s Manual
Supplement and “Onboard Diagnostic System (OBD II)
Cybersecurity”.

UCONNECT SETTINGS

The Uconnect system uses a combination of buttons on the
touchscreen and buttons on the faceplate located on the
center of the instrument panel that allows you to access
and change the customer programmable features. Many
features can vary by vehicle.

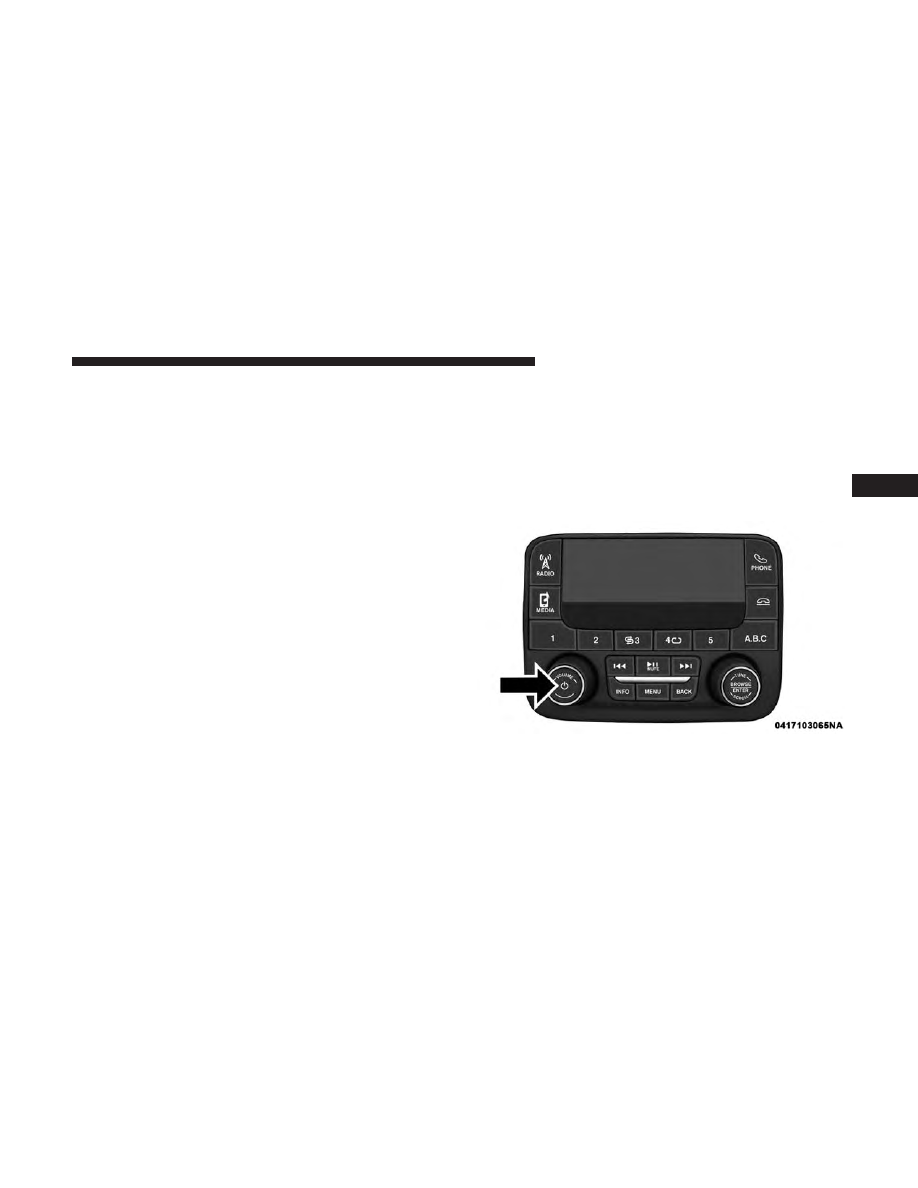

Uconnect 3.0 Power Hard Button

4

UNDERSTANDING YOUR INSTRUMENT PANEL

239

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Buttons On The Faceplate

Buttons on the faceplate are located below the Uconnect
system in the center of the instrument panel. In addition,
there is a Scroll/Enter control knob located on the right
side of the Climate Controls in the center of the instrument
panel. Turn the control knob to scroll through menus and

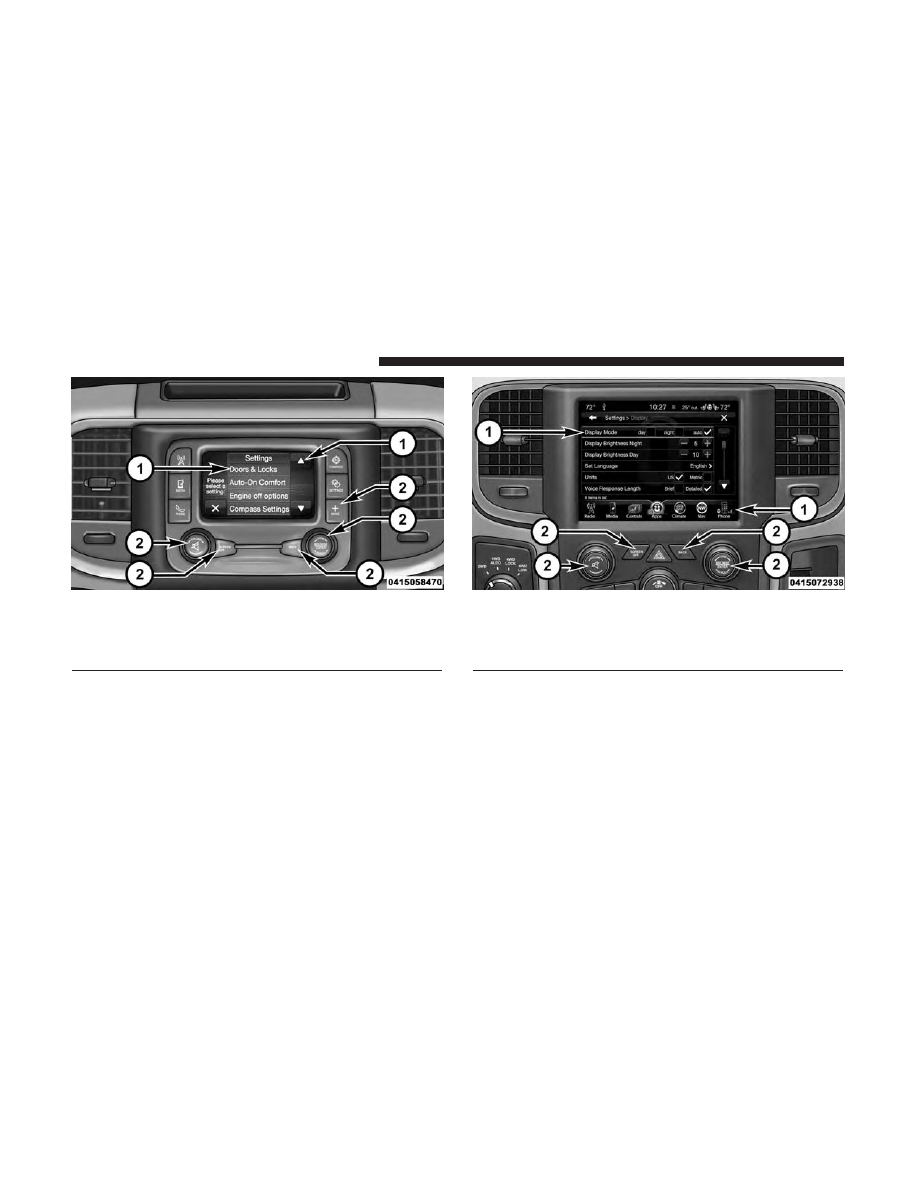

Uconnect 5.0 Buttons On The Touchscreen And Buttons

On The Faceplate

1 — Uconnect Buttons On The Touchscreen
2 — Uconnect Buttons On The Faceplate

Uconnect 8.4/8.4 NAV Buttons On The Touchscreen And

Buttons On The Faceplate

1 — Uconnect Buttons On The Touchscreen
2 — Uconnect Buttons On The Faceplate

240

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

change settings (i.e., 30, 60, 90), push the center of the
control knob one or more times to select or change a setting
(i.e., ON, OFF).

Your Uconnect system may also have Screen Off and Back
buttons located below the Uconnect system.

Push the Screen Off button to turn off the Uconnect
touchscreen. Push the Screen Off button a second time to
turn the touchscreen on.

Push the Back button to exit out of a Menu or certain
option on the Uconnect system.

Buttons On The Touchscreen

Buttons on the touchscreen are accessible on the Uconnect
display.

Customer Programmable Features — Uconnect 5.0
Personal Settings

Push the MORE or SETTINGS button on the faceplate, then
press the “Settings” button on the touchscreen (if
equipped) to display the settings menu screen. In this
mode the Uconnect system allows you to access program-
mable features that may be equipped such as Display,

Units, Voice, Clock, Safety & Driving Assistance, Lights,
Doors & Locks, Auto-On Comfort (if equipped), Engine Off
Options, Trailer Brake, Audio, Compass Settings, Phone/
Bluetooth, SiriusXM Setup (if equipped), Restore Settings,
Clear Personal Data and System Information.

NOTE:

Only one category may be selected at a time.

When making a selection, press the button on the touch-
screen to enter the desired mode. Once in the desired
mode, press and release the preferred setting until the
button is highlighted. Once the setting is complete, either
press the back arrow or the “Done” button on the touch-
screen or the Back button on the faceplate to return to the
previous menu. Pressing the Up or Down Arrow buttons
on the touchscreen on the right side of the screen will allow
you to toggle up or down through the list of available
settings.

NOTE:

All settings should be changed with the ignition in

the RUN position.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

241

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Display

After pressing the “Display” button on the touchscreen, the
following settings will be available.

Setting Name

Selectable Options

Display Mode

Auto

Manual

Set Language

English, Français, Español

Touchscreen Beep

On

Off

Fuel Saver Display

On

Off

NOTE:

The “Fuel Saver Display” feature will allow you to enable fuel saver mode and will be displayed in the In-

strument Cluster Display.

Units

After pressing the “Units” button on the touchscreen, you
may select each unit of measure independently displayed
in the Instrument Cluster Display, and navigation system

(if equipped). The following selectable units of measure are
listed below:

Setting Name

Selectable Options

Speed

MPH

km/h

Distance

mi

km

Fuel Consumption

MPG (US)

MPG (UK)

L/100 km

km/L

Capacity

gal (US)

gal (UK)

L/100 km

L

Pressure

psi

kpa

bar

242

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Name

Selectable Options

Temperature

°C

°F

Power

HP (US)

HP (UK)

kW

Torque

lb-ft

Nm

Voice

After pressing the “Voice” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Voice Response Length

Brief

Detailed

Show Command List

Always

With Help

Never

Clock & Date

After pressing the “Clock & Date” button on the touch-
screen, the following settings will be available:

Setting Name

Selectable Options

Set Time

12 hour

24 hour

NOTE:

Within the “Set Time” feature, press the corresponding arrow above and below the current time to adjust,

then select “AM” or “PM.”

Set Date

Up Arrow

Down Arrow

4

UNDERSTANDING YOUR INSTRUMENT PANEL

243

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Safety/Assistance

After pressing the “Safety/Assistance” button on the
touchscreen, the following settings will be available:

Setting Name

Selectable Options

ParkSense — If Equipped

Sound Only

Sounds and Display

NOTE:

The ParkSense system will scan for objects behind the vehicle when the transmission gear selector is in RE-

VERSE and the vehicle speed is less than 11 mph (18 km/h). It will provide an alert (audible and/or visual) to indi-
cate the proximity to other objects.

Front ParkSense Chime

Volume

Low

Med

High

Rear ParkSense Chime

Volume — If Equipped

Low

Med

High

Tilt Mirrors In Reverse —

If Equipped

NOTE:

When the “Tilt Mirrors In Reverse” feature is selected, the exterior side-view mirrors will tilt downward when

the ignition is in the RUN position and the transmission gear selector is in the REVERSE position. The mirrors will
move back to their previous position when the transmission is shifted out of REVERSE.

244

UNDERSTANDING YOUR INSTRUMENT PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ParkView Backup Camera

Active Guidelines

NOTE:

Your vehicle may be equipped with the ParkView Rear Back Up Camera Active Guidelines that allows you to

see active guidelines over the ParkView Back up camera display whenever the gear selector is put into REVERSE. The
image will be displayed on the radio touchscreen display along with a caution note to “check entire surroundings”
across the top of the screen. After five seconds, this note will disappear.

ParkView Backup Camera

Delay

NOTE:

When the vehicle is shifted out of REVERSE (with camera delay turned OFF), the rear camera mode is exited

and the navigation or audio screen appears again. When the vehicle is shifted out of REVERSE (with camera delay
turned ON), the rear view image with dynamic grid lines will be displayed for up to 10 seconds after shifting out of
REVERSE unless the forward vehicle speed exceeds 8 mph (12 km/h), the transmission is shifted into PARK or the
ignition is switched to the OFF position.

Rain Sensing Auto Wipers

— If Equipped

NOTE:

When the “Rain Sensing Auto Wipers” feature is selected, the system will automatically activate the wind-

shield wipers if it senses moisture on the windshield.

Hill Start Assist — If

Equipped

NOTE:

When the “Hill Start Assist” feature is selected, the Hill Start Assist (HSA) system becomes active.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

245

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     13      14      15      16     ..
