RAM 2500 Diesel (2007 year). Manual - part 30





Cavity Cartridge

Fuse

Mini

Fuse

Description

8

10 Amp
Red

Heated Mirrors

9

30 Amp
Pink

Off Road Module
Power

10

5 Amp
Orange

Trx-Off Rd Pkg Sen
(Gas Engine Only)

11

20 Amp
Yellow

Ignition Off Draw
(IOD)-Cabin Compart-
ment Node (CCN)/
Radio/Under Hood
Lamp/Wireless Control
Module (WCM)/
Satellite Digital Audio
Receiver (SDARS)/
Hands Free Module
(HFM)/EOM

Cavity Cartridge

Fuse

Mini

Fuse

Description

12

30 Amp
Pink

Electric Brake

13

25 Amp
Natural

Power-Battery RWAL/
ABS Module Feed

14

15 Amp
Blue

Park Lamps Left

15

20 Amp
Yellow

Trailer Park Lamps

16

15 Amp
Blue

Park Lamps Right

17

15 Amp
Blue

Spare

18

40 Amp
Green

ABS Pump

19

30 Amp
Pink

Trailer Tow Battery
Feed

MAINTAINING YOUR VEHICLE

469

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity Cartridge

Fuse

Mini

Fuse

Description

20

10 Amp
Red

Occupant Restraints
Controller (ORC) 2

21

10 Amp
Red

Occupant Restraints/
Pass Disable Switch

22

2 Amp
Gray

IGN Switch Feed

23

10 Amp
Red

HVAC

24

20 Amp
Blue

AISIN Relay Feed — If
Equipped

25

10 Amp
Red

Power Mirror/T-Case
Brake

26

20 Amp
Yellow

Brake Switch/Center
High Mount Stop
Lamp (CHMSL)/
Aftermarket CHMSL

Cavity Cartridge

Fuse

Mini

Fuse

Description

27

40 Amp
Green

Power Seats

28

10 Amp
Red

Power Run/Start-
PCM/Steering Angle
Sensor

29

10 Amp
Red

4X4 Switch/Pass Dr
Switch/EC Mirror

30

15 Amp
Blue

Power Run/Start-ABS/
RWAL/Smart Bar/
YAW Sensor/Uego
Sensor Controller

31

10 Amp
Red

PCM (Gas)/TCM (Die-
sel 58RFE)

32

10 Amp
Red

Power Ignition Run —
Adjustable Pedals LED

33

10 Amp
Red

Power-IGN Run —
HVAC

470

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity Cartridge

Fuse

Mini

Fuse

Description

34

10 Amp
Red

Spare

35

15 Amp
Blue

Cabin Compartment
Node (CCN) Illumina-
tion

36

25 Amp
Natural

Audio_Amplifier

37

15 Amp
Blue

Variable Gate Turbo
(VGT) — Turbo Diesel

38

20 Amp
Yellow

Power Outlet IP

Cavity Cartridge

Fuse

Mini

Fuse

Description

39

10 Amp
Red

Seatbelt Tension
Reducer/Power IGN
Run/Acc

40

20 Amp
Yellow

Power IGN Run/Acc
— Cigar Lighter/Rear
Power Point

41

25 Amp
Natural

Spare

42

30 Amp
Pink

Diesel PCM (Diesel
Only)

MAINTAINING YOUR VEHICLE

471

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

• When installing the Integrated Power Module

cover, it is important to ensure the cover is prop-
erly positioned and fully latched. Failure to do so
may allow water to get into the Integrated Power
Module, and possibly result in a electrical system
failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

VEHICLE STORAGE
If you are storing your vehicle for more than 21 days, we
recommend that you take the following steps to mini-
mize the drain on your vehicle’s battery:

• Disconnect the Ignition-Off Draw fuse (I.O.D.) fuse

located in the Integrated Power Module, located in the
engine compartment. The I.O.D. cavity includes a
snap-in retainer that allows the fuse to be discon-
nected, without removing it from the fuse block.

• The electronic shift transfer case should be placed in

the 4HI mode and kept in this position to minimize the
battery drain.

• As an alternative to the above steps you may, discon-

nect the negative cables from both batteries.

472

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Anytime you store your vehicle, or keep it out of

service (i.e. vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
insure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

NOTE:

When reinstalling the IOD fuse push firmly until

fully seated, the gages in the Instrument Cluster will do
a full sweep, when the ignition key is cycled to RUN. This
is a normal condition.

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Inside

Bulb No.

Overhead Console Lights . . . . . . . . . . . . . . . TS 212-2
Dome Light. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7679

All of the inside bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved.

LIGHT BULBS — Outside

Bulb No.

Back-Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Center High Mounted Stop Lamp . . . . . . . . . . . . . 912
Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 9006LL
Headlamp (Halogen) . . . . . . . . . . . . . . . . . . . . . H13
Side Marker Bulb . . . . . . . . . . . . . . . . . . . . . . . W5W
Park & Turn Signal . . . . . . . . . . . . . . . . . . . 3157NAK
Rear License Plate Lamp . . . . . . . . . . . . . . . . . . . 168
Rear Cargo Light. . . . . . . . . . . . . . . . . . . . . . . . . 912
Tail & Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Cab Clearance Lights . . . . . . . . . . . . . . . . . . . . . . 168
Dual Rear Wheel Sidemarker Light . . . . . . . . . . . . 168
Dual Rear Wheel Tailgate ID Lights (3) . . . . . . . . . 168

MAINTAINING YOUR VEHICLE

473

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BULB REPLACEMENT

Headlight (Halogen)/Front Park and Turn Lights

CAUTION!

This is a halogen bulb. Avoid touching the glass with
your fingers. Reduced bulb life will result.

1. Open the hood

2. Remove the two (2) bolts from the front of the head-
light housing.

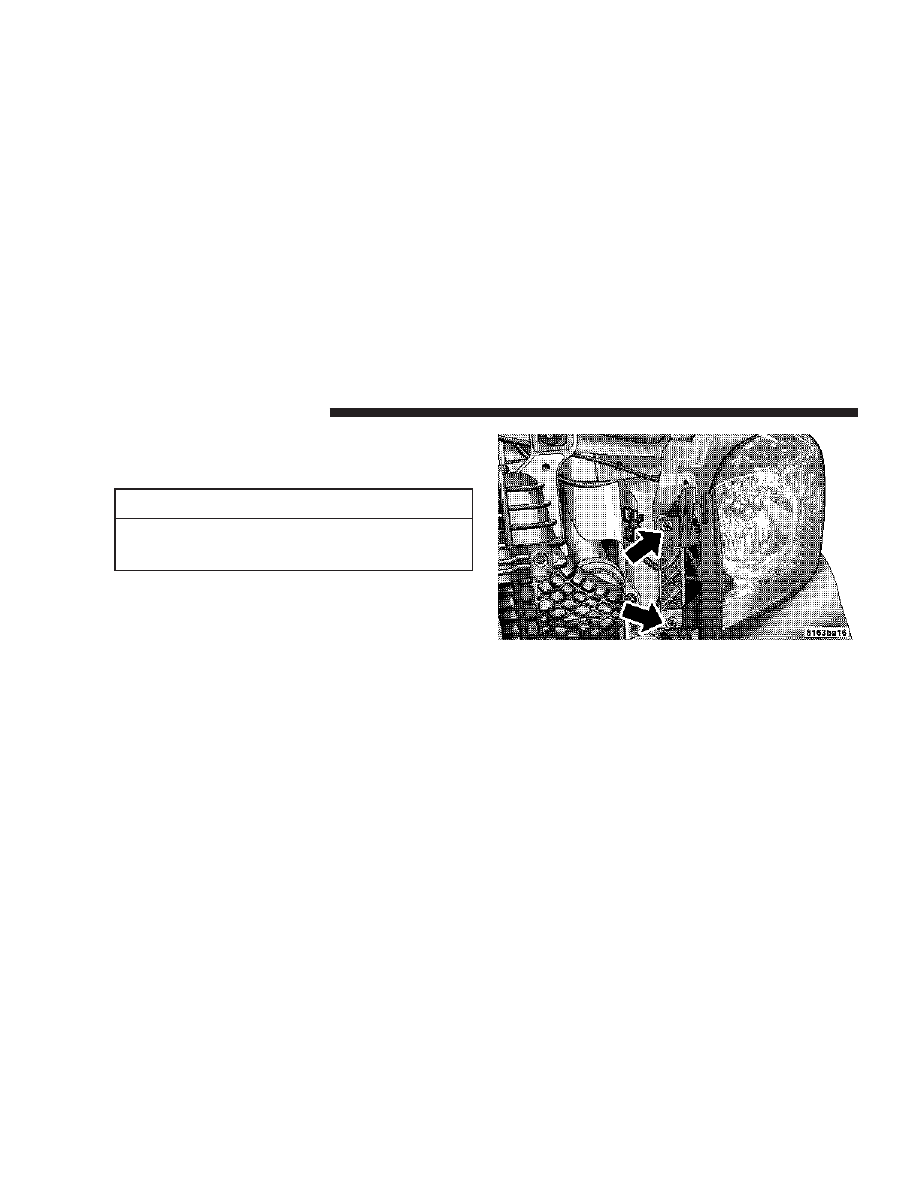

Front Headlight Housing Bolts

474

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

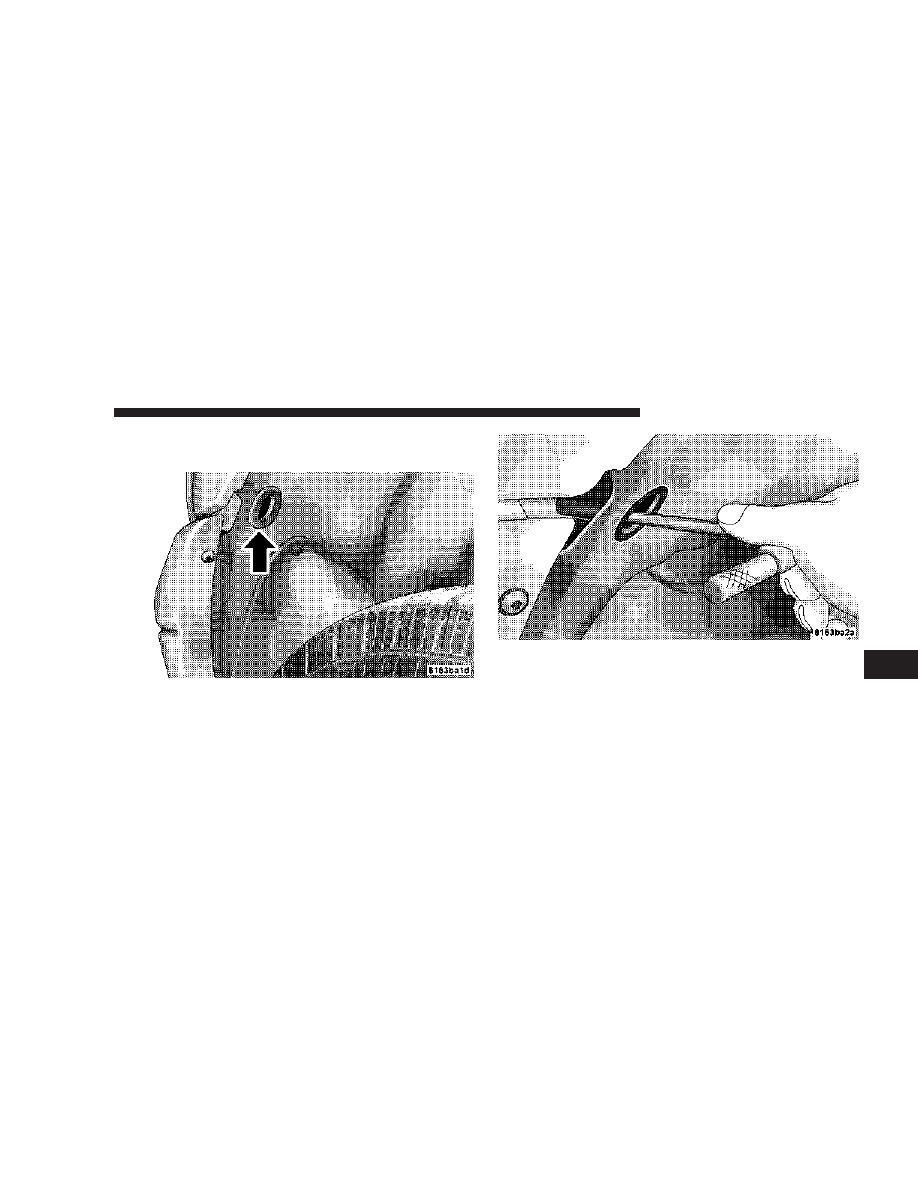

3. Remove the plug from the inner fender well and
remove the nut through the access hole.

Inner Fender Plug

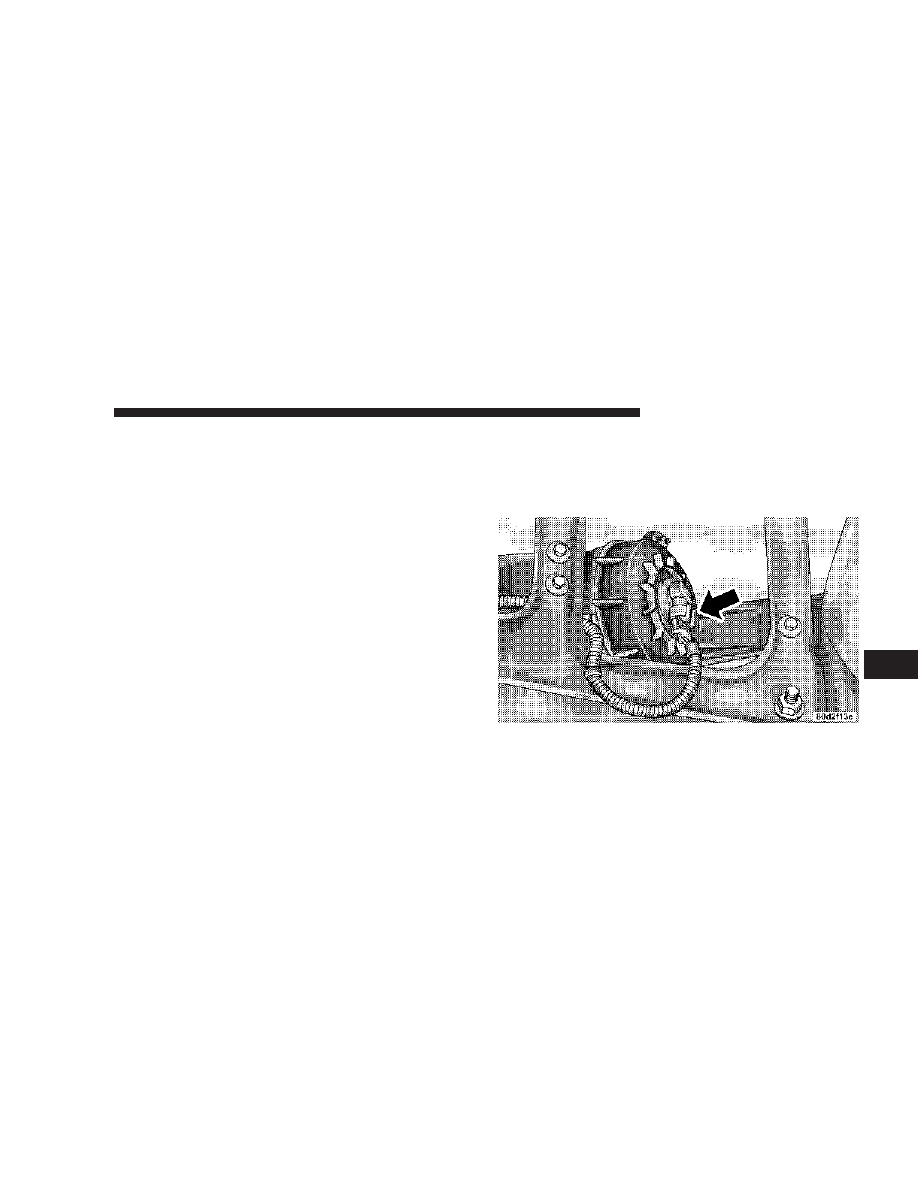

Rear Headlight Housing Nut Access

MAINTAINING YOUR VEHICLE

475

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Pull the housing out from the fender to allow room to
disconnect the electrical connectors.

NOTE:

For easier removal, pull the headlight assembly

straight forward, applying the greatest amount of force to
the outer edge of the headlight assembly.

5. Unlock and pull connector straight from the base of
the headlight halogen bulb.

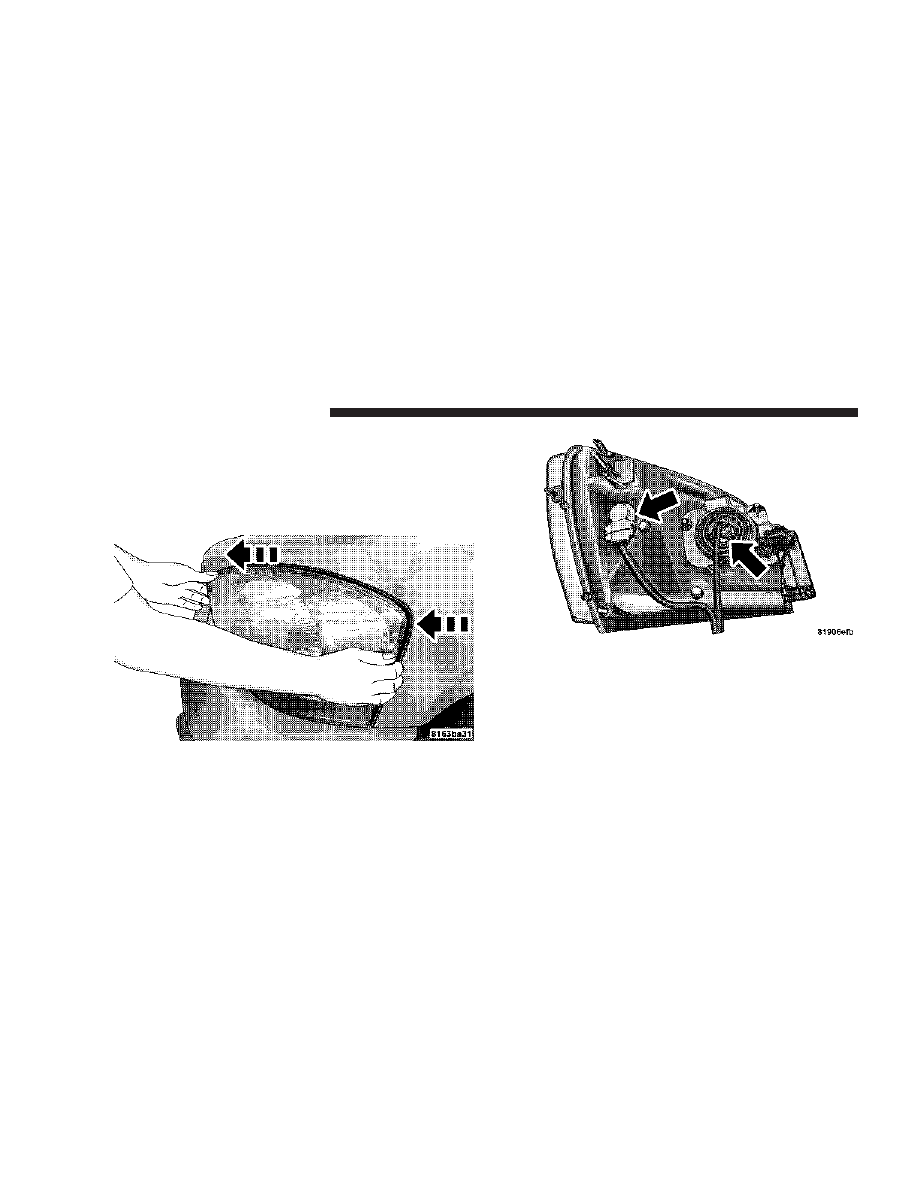

Headlight Removal

Bulb Removal

476

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6. Twist connector on the side marker/turn signal/park
light bulb

1

⁄

4

turn and remove connector and bulb from

housing.

7. Remove housing from vehicle with headlight halogen
bulb in housing.

8. Twist the headlight halogen bulb

1

⁄

4

turn and remove

headlight bulb from the housing.

9. Replace headlight or side marker/turn signal/park
light bulb. Do not touch the headlight halogen bulb.

10. Reverse procedure for installation of bulbs and hous-
ing.

Fog Lights

1. Reach under the vehicle, unlock and twist connector
counterclockwise

1

⁄

4

turn and remove connector and bulb

from housing.

MAINTAINING YOUR VEHICLE

477

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Pull bulb straight from the connector.

3. Reverse procedure for installation of bulbs and hous-
ing.

Tail, Stop, Turn and Backup Lights

1. Remove the two (2) screws that pass through the bed
sheetmetal.

Removing the Two (2) Screws

478

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

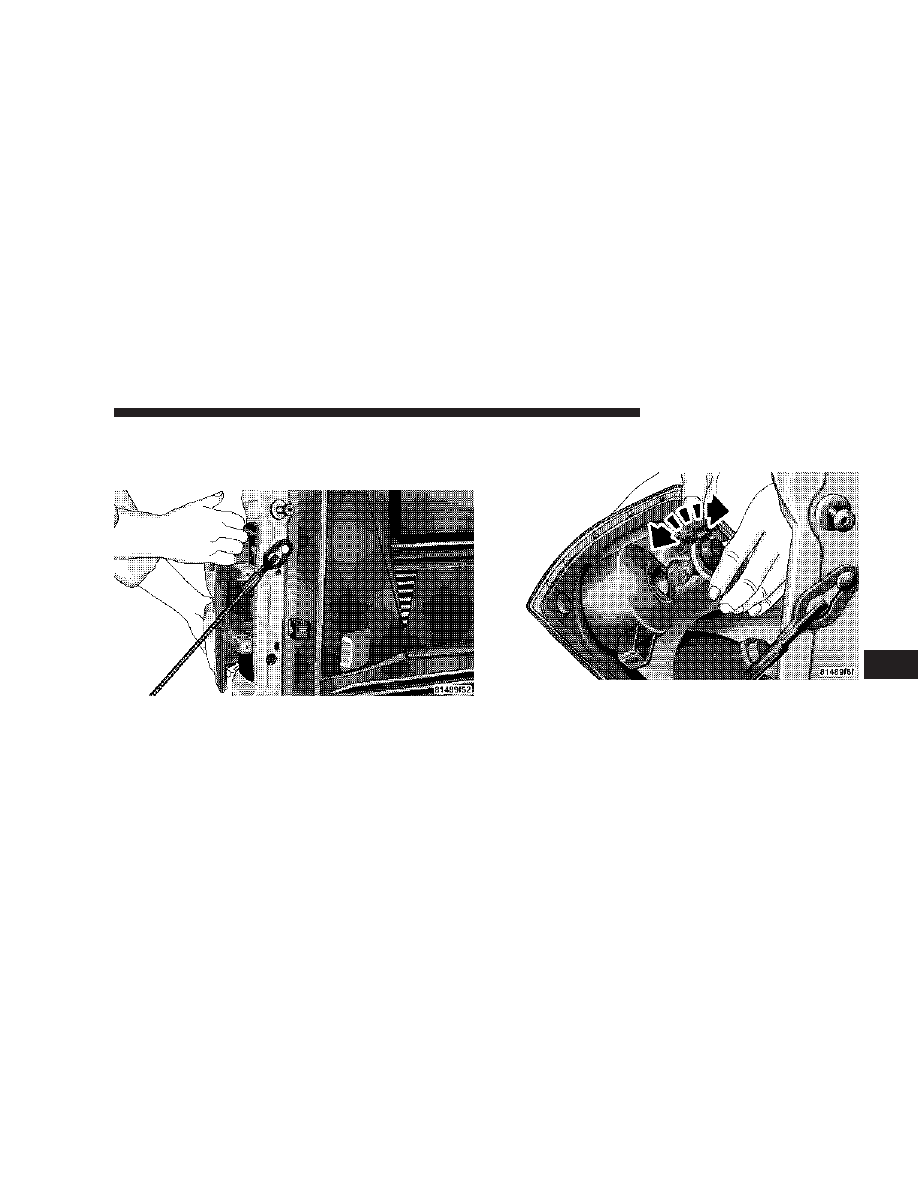

2. Pull the housing straight out from the body, with a
quick motion, to separate the housing from the body. If
not pulled straight, locators may be damaged.

3. Rotate the bulb socket counterclockwise to remove
from the housing.

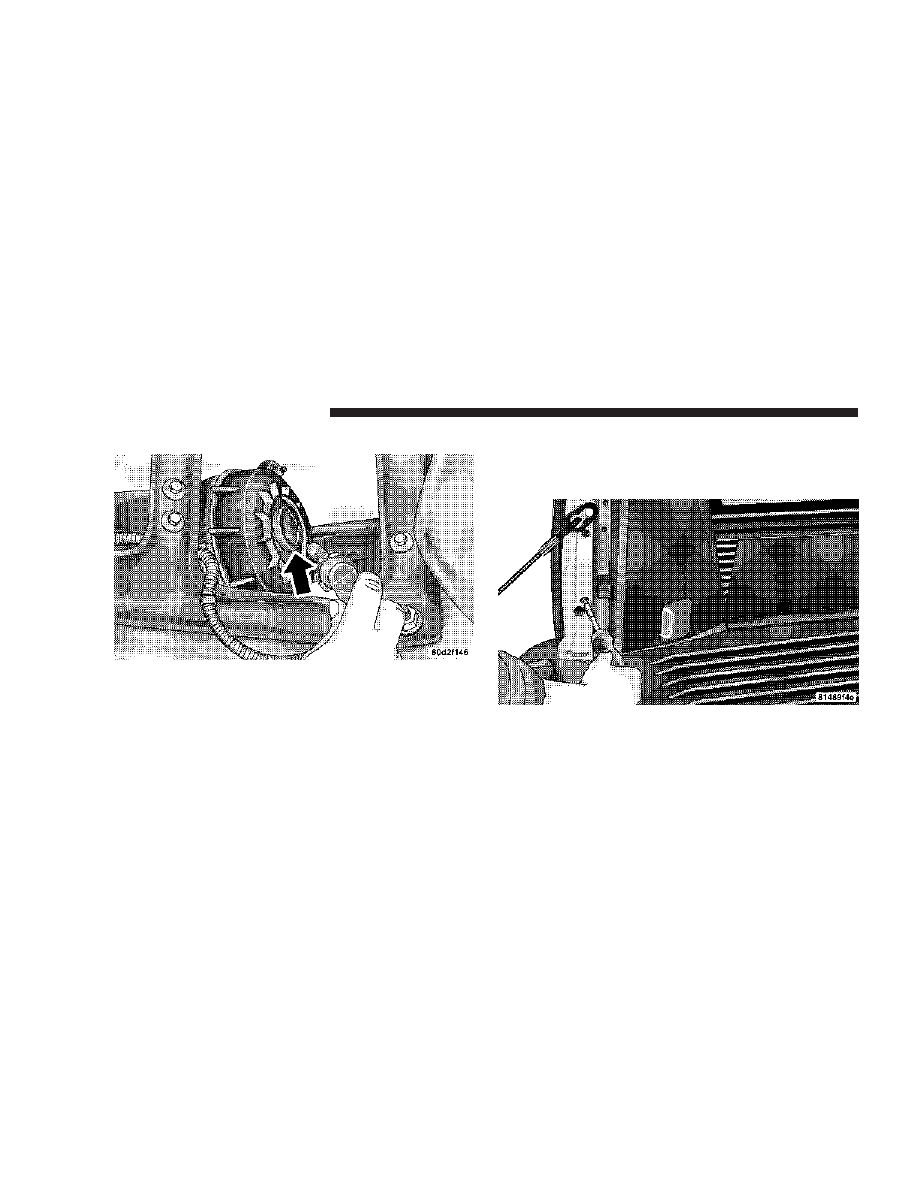

Pulling Housing From Body

Rotating Bulb Socket From Housing

MAINTAINING YOUR VEHICLE

479

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Pull bulb straight out of socket.

5. Reverse Procedure to install bulb and housing. Place
the two raised blocks passed the body.

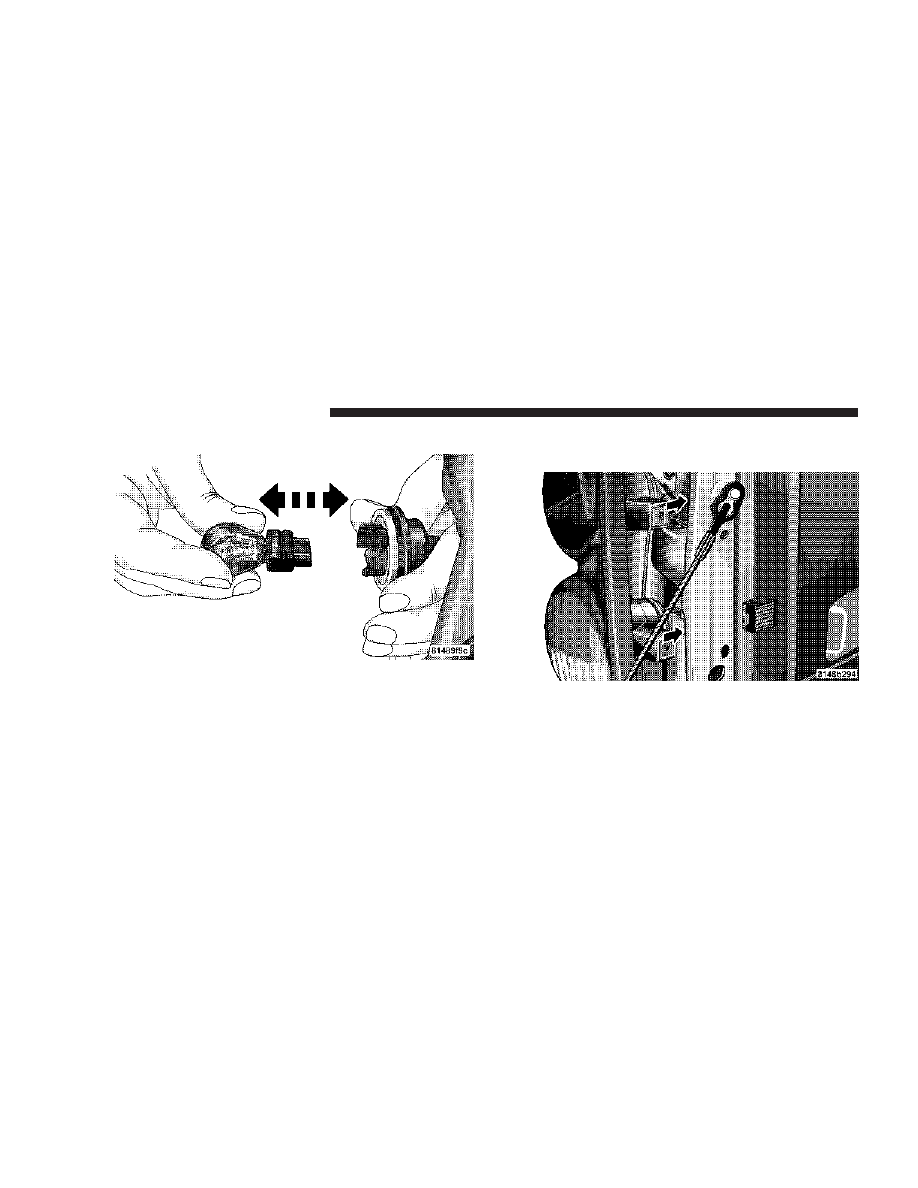

Pulling Bulb From Socket

Sliding Raised Blocks Past Body

480

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

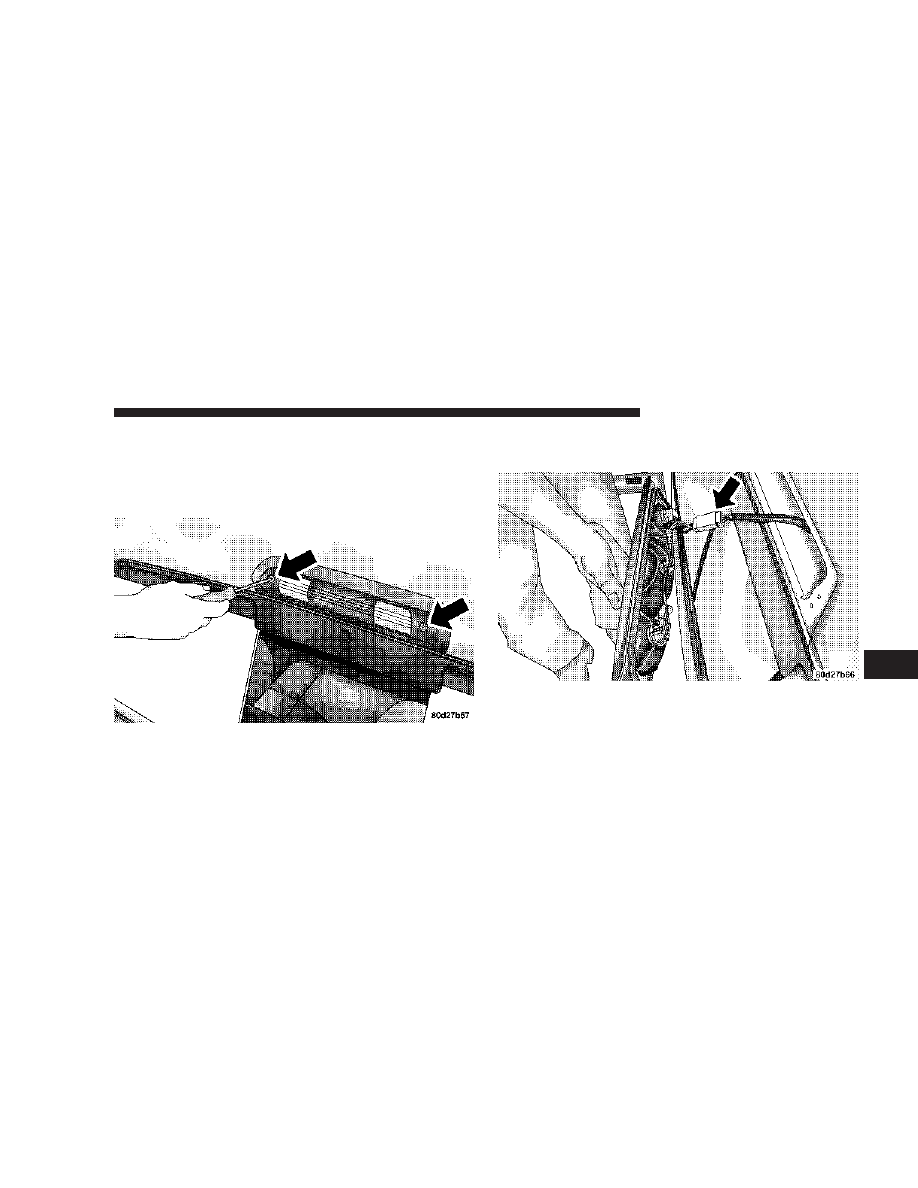

Center High-Mounted Stoplight (CHMSL) With
Cargo Light

1. Remove the two (2) screws holding the housing/lens
to the body as shown.

2. Separate the connector holding the housing and wir-
ing harness to the body.

3. Turn desired bulb socket

1

⁄

4

turn and remove socket

and bulb from housing.

MAINTAINING YOUR VEHICLE

481

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

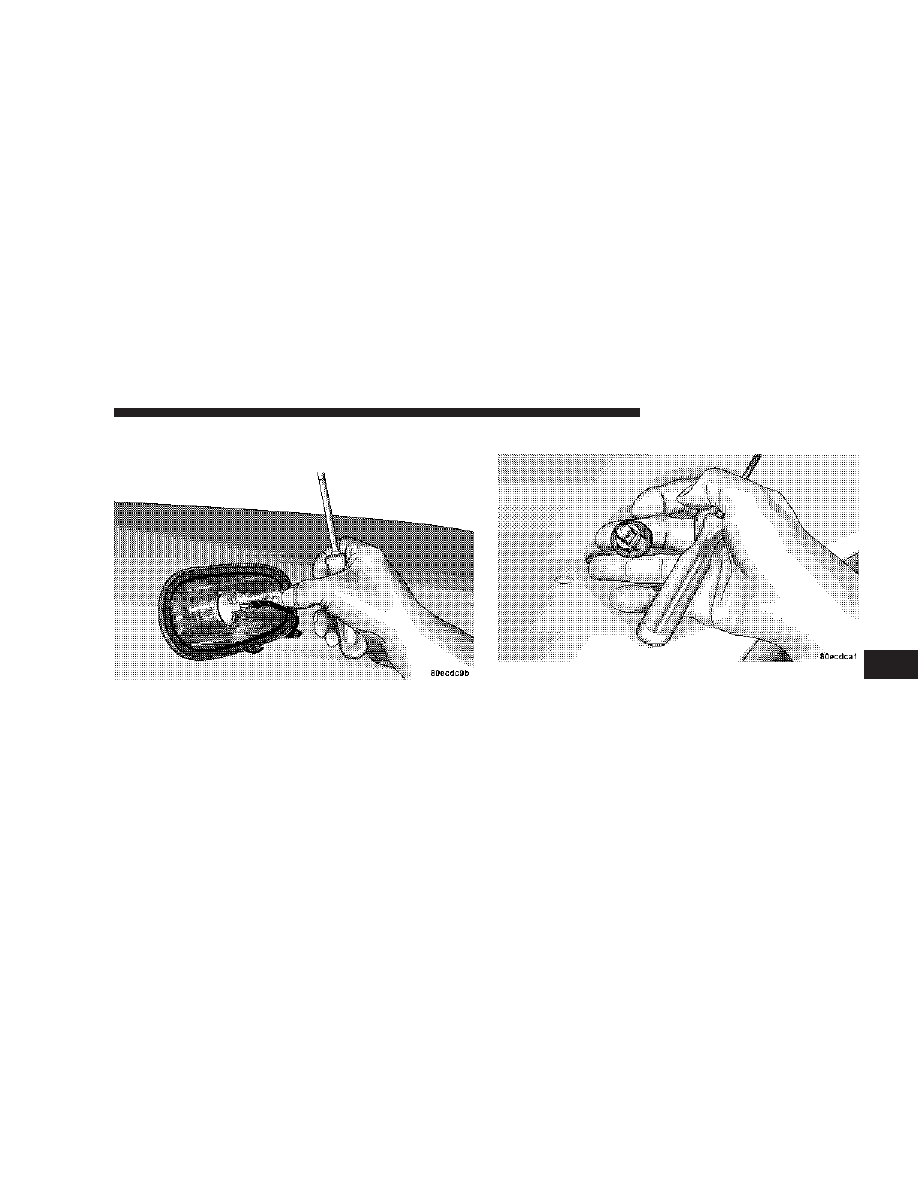

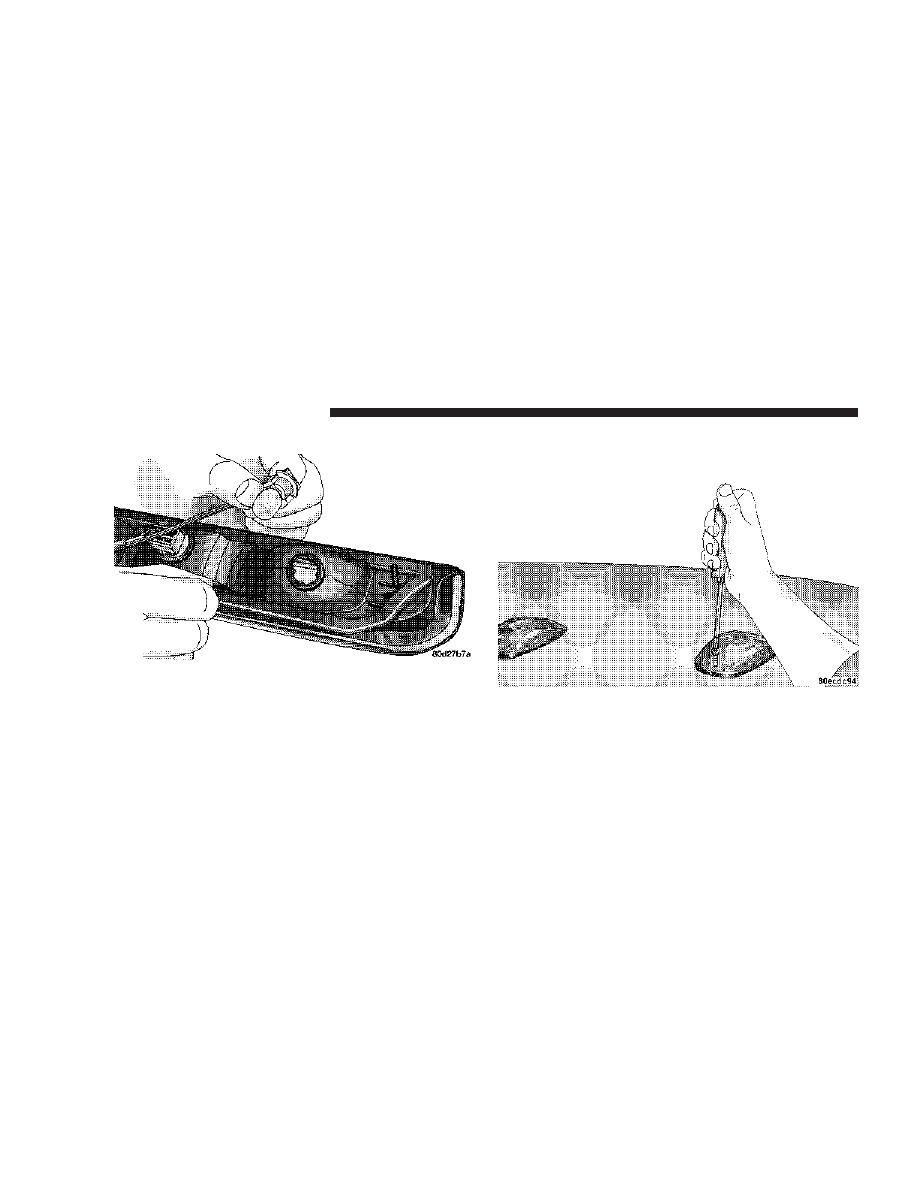

4. Pull desired bulb straight from the socket.

• Outside Bulbs: Cargo Lamps
• Inside Bulb: Center High Mount Stop Lamp

5. Reverse procedure for installation of bulbs and hous-
ing.

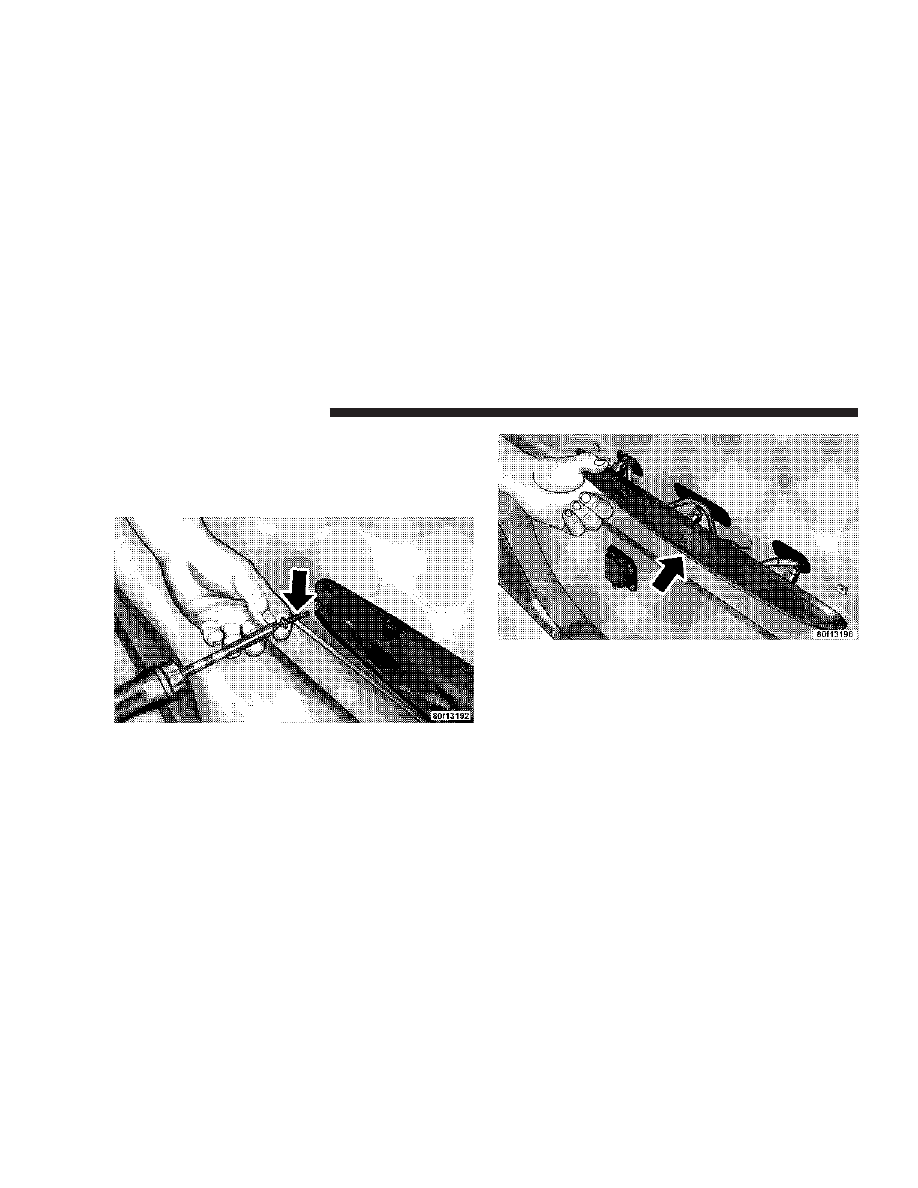

Cab Top Clearance Lights — If Equipped

1. Remove the two screws from the top of the light.

482

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Rotate the socket

1

⁄

4

turn and pull it from the light

assembly.

3. Pull the bulb straight from it’s socket and replace.

MAINTAINING YOUR VEHICLE

483

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tailgate ID Lights (Dual Rear Wheels) — If
Equipped

1. Remove the two screws and housing and access the
bulb sockets from the rear.

484

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------
