The system will then instruct the driver to check their
surroundings and move forward.

When the vehicle has reached the end of its forward
movement, the system will instruct the driver to check
their surroundings and stop the vehicle’s movement.

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-
ings and be prepared to stop the vehicle either when
instructed to, or when driver intervention is required.

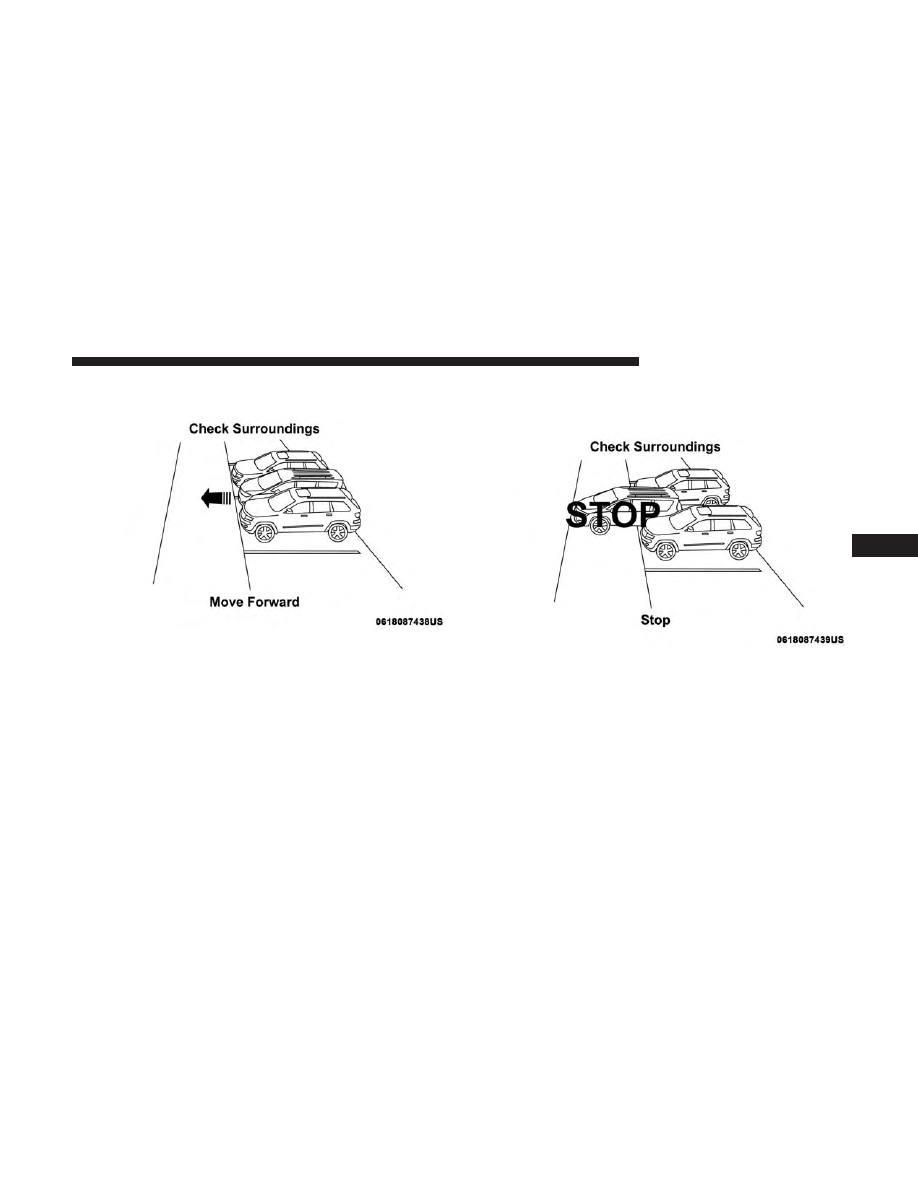

Check Surroundings — Move Forward

Check Surroundings — STOP

6

STARTING AND OPERATING

409

Once the vehicle is in a standstill condition, the driver will
be instructed to place the gear selector into the REVERSE
position.

When the driver places the gear selector into the REVERSE
position, the system may instruct the driver to wait for
steering to complete.

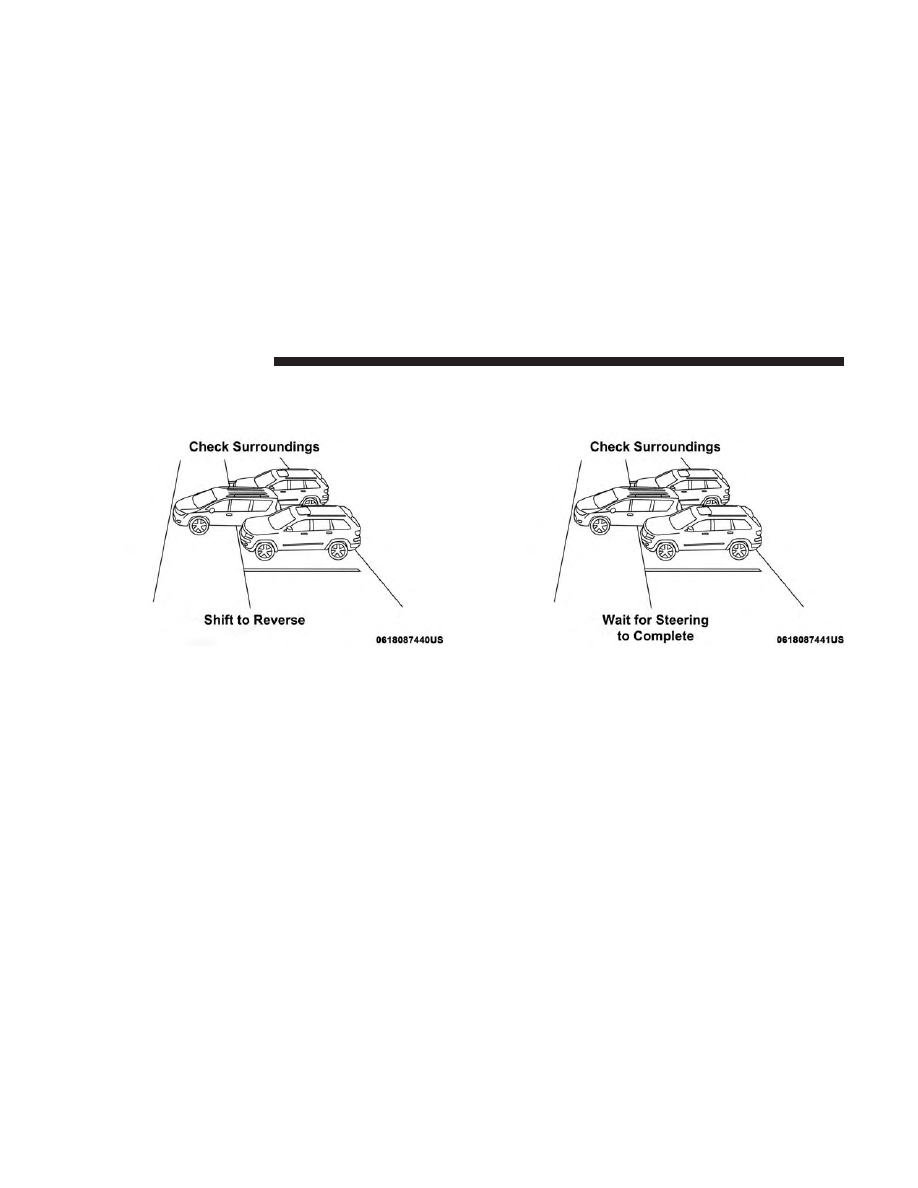

Check Surroundings — Shift To Reverse

Check Surroundings — Wait For Steering To Complete

410

STARTING AND OPERATING

The system will then instruct the driver to check their
surroundings and move backward.

Your vehicle is now in the perpendicular park position.
When the maneuver is complete, the driver will be in-
structed to check the vehicle’s parking position. If the
driver is satisfied with the vehicle position, they should

shift to PARK. The

⬙Active ParkSense Complete - Check

Parking Position

⬙ message will be momentarily displayed.

WARNING!

Drivers must be careful when performing parallel or
perpendicular parking maneuvers even when using
the ParkSense Active Park Assist system. Always
check carefully behind and in front of your vehicle,
look behind and in front of you, and be sure to check
for pedestrians, animals, other vehicles, obstructions,

(Continued)

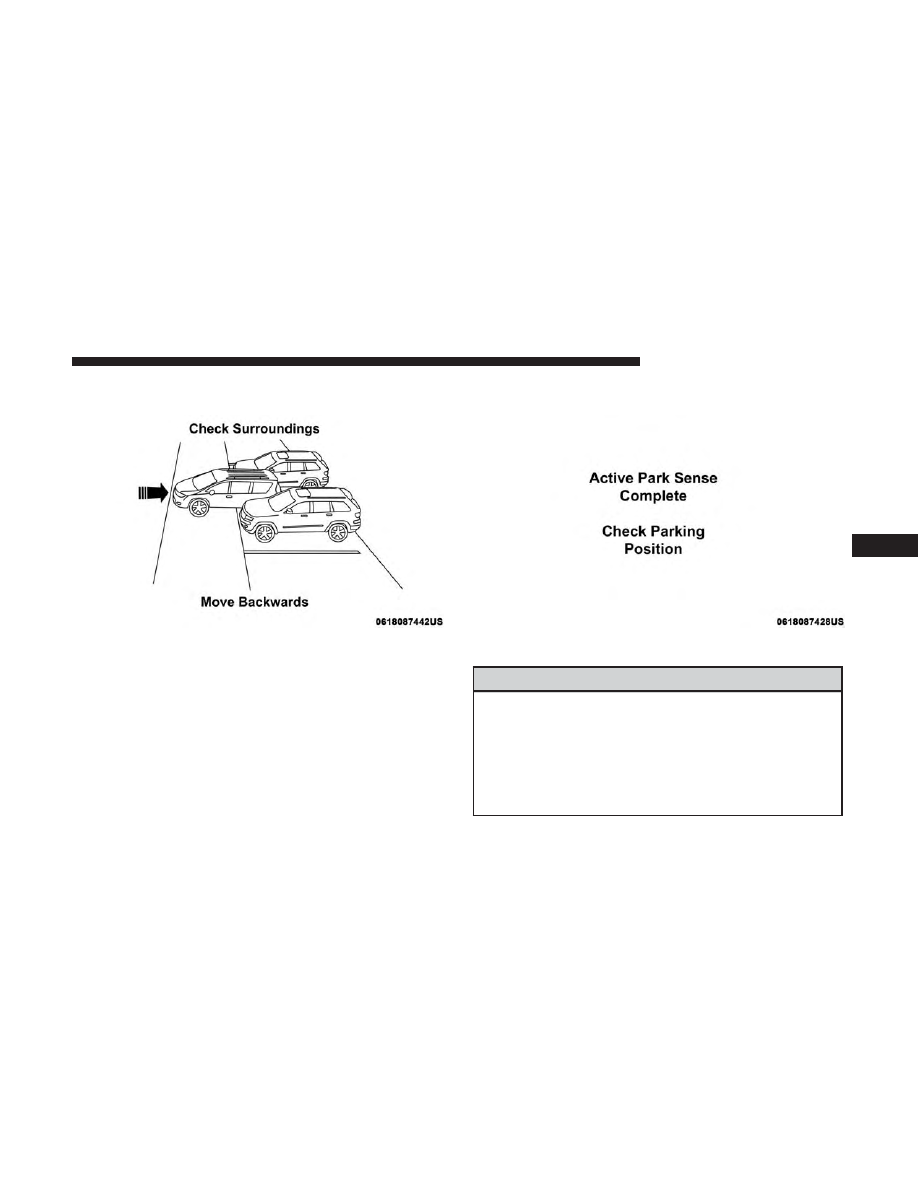

Check Surroundings — Move Backwards

Active ParkSense Complete — Check Parking Position

6

STARTING AND OPERATING

411

WARNING! (Continued)

and blind spots before backing up and moving for-
ward. You are responsible for safety and must continue
to pay attention to your surroundings. Failure to do so
can result in serious injury or death.

CAUTION!

• The ParkSense Active Park Assist system is only a

parking aid and it is unable to recognize every
obstacle, including small obstacles. Parking curbs
might be temporarily detected or not detected at all.
Obstacles located above or below the sensors will
not be detected when they are in close proximity.

• The vehicle must be driven slowly when using the

ParkSense Active Park Assist system in order to be
able to stop in time when an obstacle is detected. It is
recommended that the driver looks over his/her
shoulder when using the ParkSense Active Park
Assist system.

LANESENSE — IF EQUIPPED

LaneSense Operation

The LaneSense system is operational at speeds above
37 mph (60 km/h) and below 112 mph (180 km/h). It uses
a forward looking camera to detect lane markings and
measure vehicle position within the lane boundaries.

When both lane markings are detected and the driver
unintentionally drifts out of the lane (no turn signal
applied), the LaneSense system provides a haptic warning
in the form of torque applied to the steering wheel to
prompt the driver to remain within the lane boundaries.
The LaneSense system will also provide a visual warning
through the instrument cluster display to prompt the
driver to remain within the lane boundaries.

The driver may manually override the haptic warning by
applying torque into the steering wheel at any time.

When only a single lane marking is detected and the driver
unintentionally drifts across that lane marking (no turn
signal applied), the LaneSense system provides a visual
warning through the instrument cluster display to prompt
the driver to remain within the lane. When only a single
lane marking is detected, a haptic (torque) warning will not
be provided.

412

STARTING AND OPERATING

NOTE:

When operating conditions have been met, the

LaneSense system will monitor if the driver’s hands are on
the steering wheel and provides an audible and visual
warning to the driver when the driver’s hands are not
detected on the steering wheel. The system will cancel if
the driver does not return their hands to the wheel.

Turning LaneSense On Or Off

The LaneSense button is located on the switch
panel below the Uconnect display.

To turn the LaneSense system on, push the LaneSense
button (LED turns off). A “LaneSense On” message is
shown in the instrument cluster display.

To turn the LaneSense system off, push the LaneSense
button again (LED turns on).

NOTE:

The LaneSense system will retain the last system

state on or off from the last ignition cycle when the ignition
is changed to the ON/RUN position.

Lane Sense On Message

6

STARTING AND OPERATING

413

LaneSense Warning Message

The LaneSense system will indicate the current lane drift
condition through the instrument cluster display.

Instrument Cluster Display

When the LaneSense system is ON; the lane lines are gray
when both of the lane boundaries have not been detected
and the LaneSense telltale

is solid white.

Left Lane Departure — Only Left Lane Detected
• When the LaneSense system is ON, the LaneSense

Telltale

is solid white only when the left lane

marking has been detected and the system is ready to
provide visual warnings in the instrument cluster
display if an unintentional lane departure occurs on
the left side.

• When the LaneSense system senses the lane has been

approached and is in a lane departure situation, the
visual warning in the instrument cluster display will
show the left inside lane line flashing yellow (on/off),
while the outside lane line on the left of the display will
remain solid yellow. The LaneSense telltale

changes

from solid white to flashing yellow.

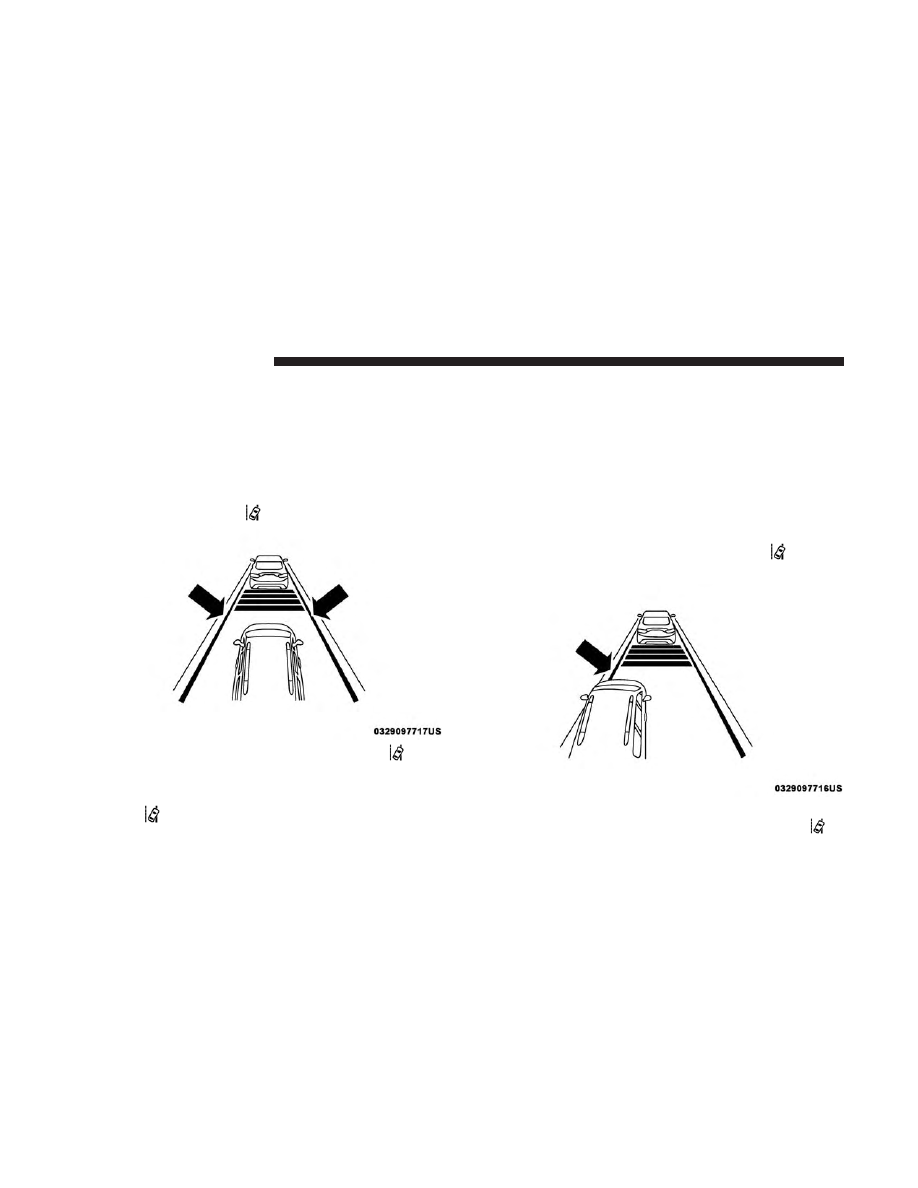

System ON (Gray Lines) With White Telltale

Lane Approached (Flashing Yellow Inside Line, Solid

Yellow Outside Line/Flashing) With Yellow Telltale

414

STARTING AND OPERATING

NOTE:

The LaneSense system operates with the similar

behavior for a right lane departure when only the right
lane marking has been detected.

Left Lane Departure — Both Lane Lines Detected
• When the LaneSense system is ON, the lane lines turn

from gray to white. The LaneSense telltale

is solid

green when both lane markings have been detected
and the system is “armed” to provide visual warn-
ings in the instrument cluster display and a torque
warning in the steering wheel if an unintentional lane
departure occurs.

• When the LaneSense system senses a lane drift situation,

the left inside and outside lane lines turn solid yellow.
The LaneSense telltale

changes from solid green to

solid yellow. At this time torque is applied to the
steering wheel in the opposite direction of the lane
boundary.

• For example: If approaching the left side of the lane the

steering wheel will turn to the right.

• When the LaneSense system senses the lane has been

approached and is in a lane departure situation, the left
inside lane line flashes yellow (on/off) while the left

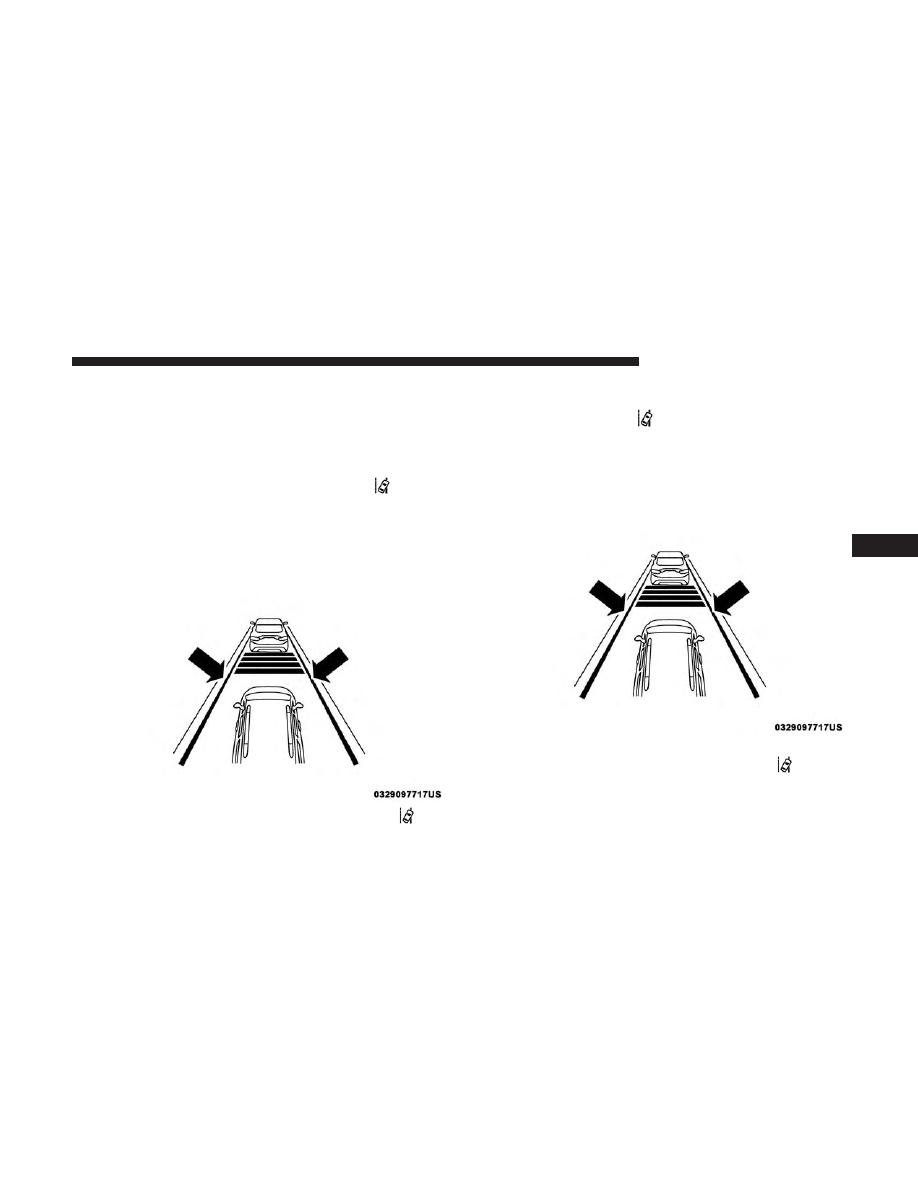

Lanes Sensed (White Lines) With Green Telltale

Lane Sensed (Solid Yellow Inside Line, Solid Yellow

Outside Line) With Solid Yellow Telltale

6

STARTING AND OPERATING

415

outside line remains solid yellow. The LaneSense telltale

changes from solid yellow to flashing yellow. At

this time torque is applied to the steering wheel in the
opposite direction of the lane boundary.

• For example: If approaching the left side of the lane the

steering wheel will turn to the right.

NOTE:

The LaneSense system operates with the similar

behavior for a right lane departure.

Changing LaneSense Status

The LaneSense system has settings to adjust the intensity of
the torque warning and the warning zone sensitivity
(Early/Medium/Late) that you can configure through the
Uconnect system screen. Refer to “Uconnect Settings” in
“Multimedia” for further information.

NOTE:
• When enabled the system operates above 37 mph

(60 km/h) and below 112 mph (180 km/h).

• Use of the turn signal suppresses the warnings.
• The system will not apply torque to the steering wheel

whenever a safety system engages (anti-lock brakes,
traction control system, electronic stability control, for-
ward collision warning, etc.).

PARKVIEW REAR BACK UP CAMERA

The ParkView Rear Back Up Camera allows you to see an
on-screen image of the rear surroundings of your vehicle
whenever the gear selector is put into REVERSE. The
image will be displayed on the touchscreen display along
with a caution note “Check Entire Surroundings” across
the top of the screen. After five seconds, this note will

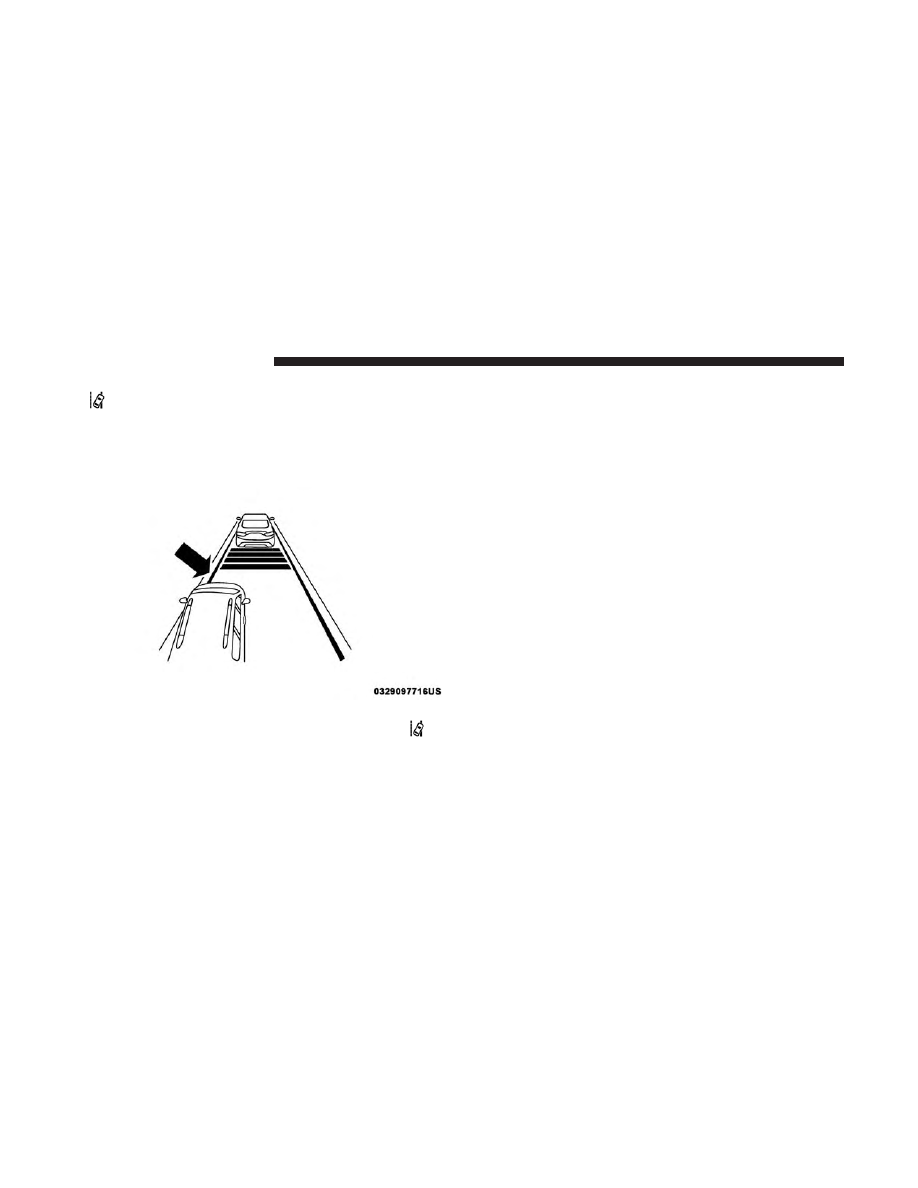

Lane Approached (Flashing Yellow Inside Line, Solid

Yellow Outside Line) With Flashing Yellow Telltale

416

STARTING AND OPERATING

disappear. The ParkView Rear Back Up Camera is located
on the rear of the vehicle above the rear license plate.

NOTE:

The ParkView Rear Back Up Camera has program-

mable modes of operation that may be selected through the
Uconnect System. Refer to “Uconnect Settings” in “Multi-
media” for further information.

When the vehicle is shifted out of REVERSE (with camera
delay turned off), the rear camera mode is exited and the
navigation or audio screen appears again.

When the vehicle is shifted out of REVERSE (with camera
delay turned on), the camera image will continue to be
displayed for up to 10 seconds after shifting out of RE-
VERSE unless the vehicle speed exceeds 8 mph (13 km/h),
the vehicle is shifted into PARK or the ignition is switched
to the OFF position.

A touch screen button to disable display of the camera
image is made available when the vehicle is not in RE-
VERSE gear. Display of the camera image after shifting out
of REVERSE can be disabled via a touch screen button
personalization entry in the camera settings menu.

When enabled, active guide lines are overlaid on the image
to illustrate the width of the vehicle and its projected
backup path based on the steering wheel position.

Different colored zones indicate the distance to the rear of
the vehicle.

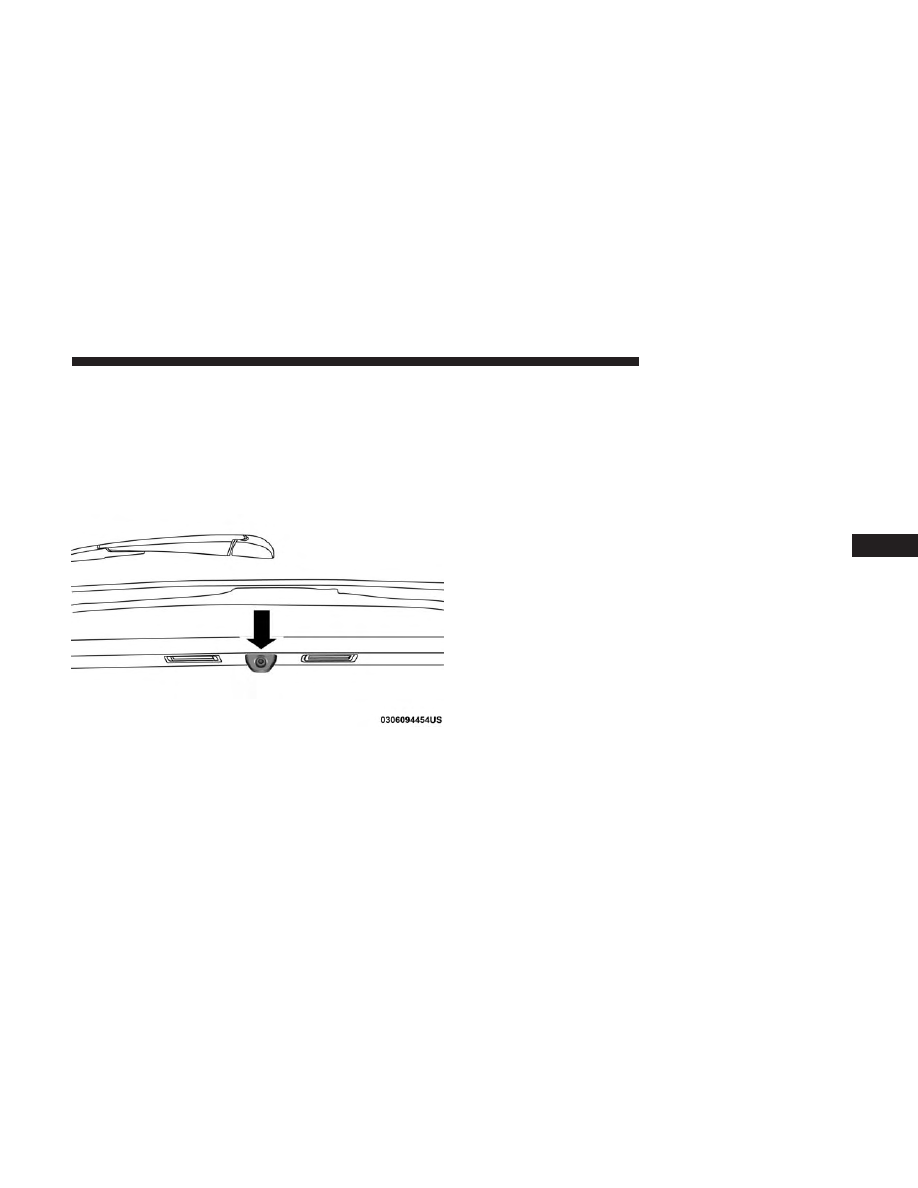

ParkView Camera Location

6

STARTING AND OPERATING

417

The following table shows the approximate distances for
each zone:

Zone

Distance To The Rear Of The Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2 m)

Green

6.5 ft or greater (2 m or greater)

NOTE:

If snow, ice, mud, or any foreign substance builds

up on the camera lens, clean the lens, rinse with water, and
dry with a soft cloth. Do not cover the lens.

WARNING!

Drivers must be careful when backing up even when
using the ParkView Rear Back Up Camera. Always
check carefully behind your vehicle, and be sure to
check for pedestrians, animals, other vehicles, obstruc-
tions, or blind spots before backing up. You are re-
sponsible for the safety of your surroundings and must
continue to pay attention while backing up. Failure to
do so can result in serious injury or death.

CAUTION!

• To avoid vehicle damage, ParkView should only be

used as a parking aid. The ParkView camera is
unable to view every obstacle or object in your drive
path.

• To avoid vehicle damage, the vehicle must be driven

slowly when using ParkView to be able to stop in
time when an obstacle is seen. It is recommended
that the driver look frequently over his/her shoulder
when using ParkView.

418

STARTING AND OPERATING

SURROUND VIEW CAMERA SYSTEM — IF
EQUIPPED

Your vehicle may be equipped with the Surround View
Camera System that allows you to see an on-screen image
of the surroundings and top view of your vehicle when-
ever the gear selector is put into REVERSE or a different
view is selected through the

⬙on screen soft buttons⬙. The

top view of the vehicle will show which doors are open.
The image will be displayed on the touchscreen display
along with a caution note “Check Entire Surroundings”
across the top of the screen. After five seconds, this note
will disappear. The Surround View Camera System is
comprised of four sequential cameras located in the front
grille, rear liftgate and side mirrors.

NOTE:

The Surround View Camera System has program-

mable settings that may be selected through the Uconnect
System. Refer to “Uconnect Settings” in “Multimedia” for
further information.

When the vehicle is shifted into REVERSE, the rear camera
view and top view is the default view of the system.

When the vehicle is shifted out of REVERSE (with camera
delay turned on), the camera image will continue to be
displayed for up to 10 seconds after shifting out of RE-
VERSE unless the vehicle speed exceeds 8 mph (13 km/h),
the vehicle is shifted into PARK or the ignition is switched
to the OFF position. There is a touch screen button (X) to
disable the display of the camera image.

When the vehicle is shifted out of REVERSE (with camera
delay turned off), the surround view camera mode is exited
and the last known screen appears again.

When enabled, active guide lines are overlaid on the image
to illustrate the width of the vehicle, including the side
view mirrors and its projected backup path based on the
steering wheel position.

Different colored zones indicate the distance to the rear of
the vehicle.

6

STARTING AND OPERATING

419

The following table shows the approximate distances for
each zone:

Zone

Distance To The Rear Of The Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2 m)

Green

6.5 ft or greater (2 m or greater)

Modes Of Operation

“Manual” activation of the Surround View camera is
selected by pressing the Surround View Camera soft key
located in the “Controls” screen within the Uconnect
system.

Top View

The Top view will show in the Uconnect System with Rear
View and Front View in a split view display. There is
integrated ParkSense arcs in the image at the front and rear
of the vehicle. The arcs will change color from yellow to red
corresponding the distance zones to the oncoming object.

ParkSense Arcs

420

STARTING AND OPERATING

NOTE:
• Front tires will be in image when the tires are turned.
• Due to wide angle cameras in mirror, the image will

appear distorted.

• Top view will show which sliding doors are open.
• Open front doors will remove outside image.

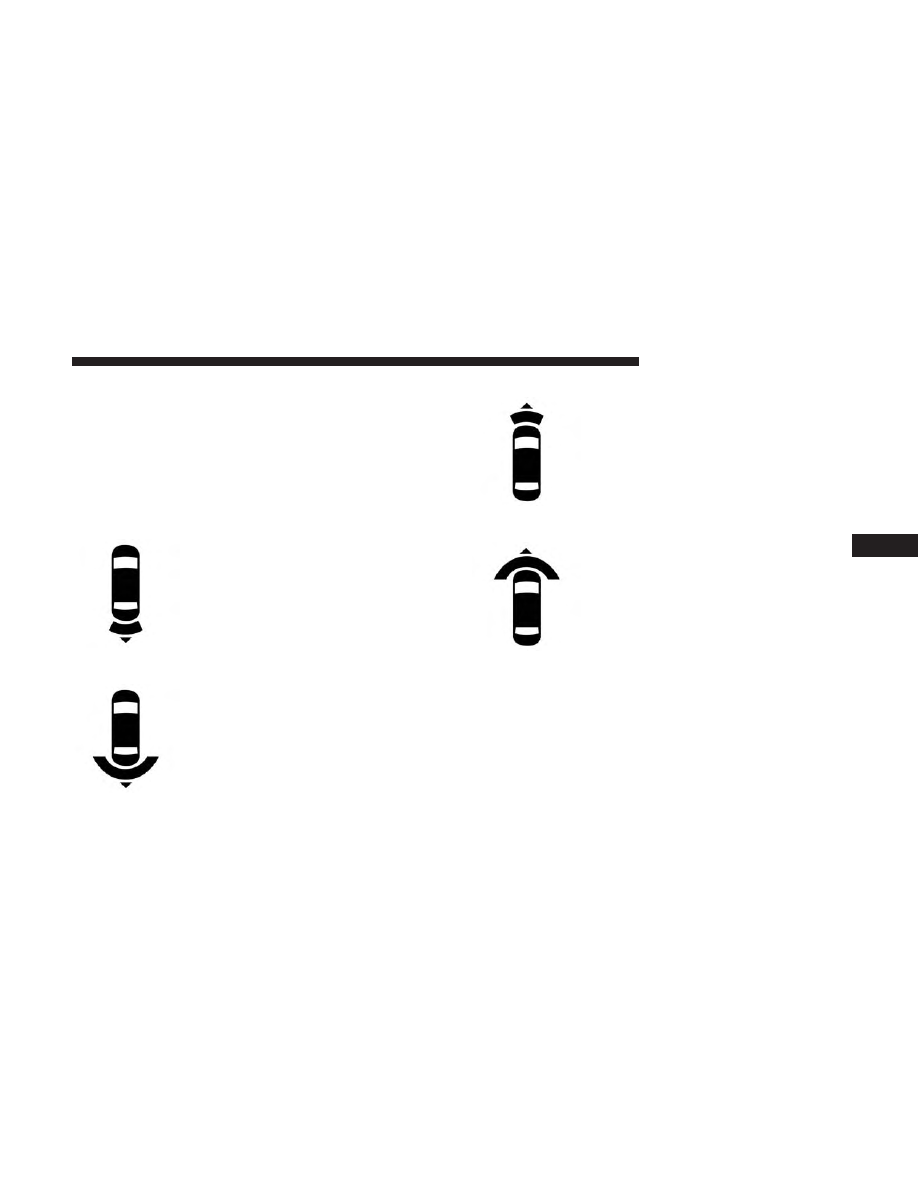

Rear View

This is the Default view of the system in
REVERSE and is always paired with the
Top view of the vehicle with optional
active guide lines for the projected path
when enabled.

Rear Cross Path View

Pressing the Rear Cross Path soft key
will give the driver a wider angle view
of the rear camera system. The Top view
will be disabled when this is selected.

Front View

The Front view will show you what is
immediately in front of the vehicle and
is always paired with the Top view of
the vehicle.

Front Cross Path View

Pressing the Front Cross Path soft key
will give the driver a wider angle view
of the front camera system. The Top
view will be disabled when this is se-
lected.

Deactivation

The system can be deactivated in the following conditions:
• The speed of the vehicle reaches greater than 8 mph

(13 km/h).

• The vehicle shifted into PARK from a different gear.
• If the vehicle is in any gear other than REVERSE, press

the “X” button.

6

STARTING AND OPERATING

421

• The camera delay system is turned off manually through

the Uconnect settings menu. Refer to “Uconnect Set-
tings” in “Multimedia” for further information.

NOTE:
• If snow, ice, mud, or any foreign substance builds up on

the camera lenses, clean the lenses, rinse with water, and
dry with a soft cloth. Do not cover the lenses.

• If a malfunction with the system has occurred, see your

nearest authorized dealer.

WARNING!

Drivers must be careful when backing up even when
using the Surround View Camera. Always check care-
fully behind your vehicle, and be sure to check for
pedestrians, animals, other vehicles, obstructions, or
blind spots before backing up. You are responsible for
the safety of your surroundings and must continue to
pay attention while backing up. Failure to do so can
result in serious injury or death.

CAUTION!

• To avoid vehicle damage, Surround View should

only be used as a parking aid. The Surround View
camera is unable to view every obstacle or object in
your drive path.

• To avoid vehicle damage, the vehicle must be driven

slowly when using Surround View to be able to stop
in time when an obstacle is seen. It is recommended
that the driver look frequently over his/her shoulder
when using Surround View.

REFUELING THE VEHICLE

There is no fuel filler cap. Two flapper doors inside the pipe
seal the system.

WARNING!

• Never have any smoking materials lit in or near the

vehicle when the fuel door is open or the tank is
being filled.

• Never add fuel when the engine is running. This is

in violation of most state and federal fire regulations

(Continued)

422

STARTING AND OPERATING

WARNING! (Continued)

and may cause the “Malfunction Indicator Light” to
turn on.

• A fire may result if fuel is pumped into a portable

container that is inside of a vehicle. You could be
burned. Always place fuel containers on the ground
while filling.

CAUTION!

To avoid fuel spillage and overfilling, do not “top off”
the fuel tank after filling.

1. Put the vehicle in park and switch the ignition off.

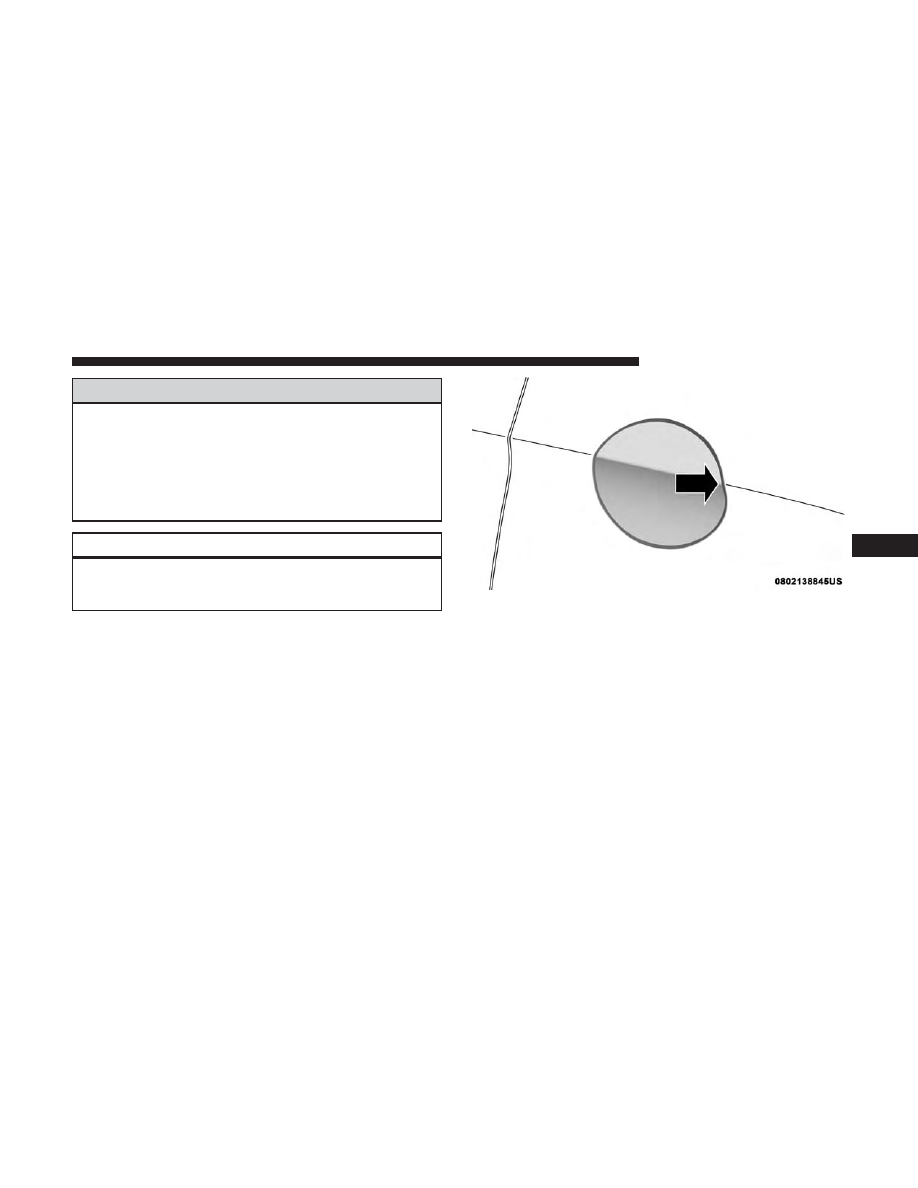

2. Push the center-rear edge of the fuel filler door (3 o’clock

position) and release to open.

3. Insert the fuel nozzle fully into the filler pipe, the nozzle

opens and holds both flapper doors while refueling.

4. When the fuel nozzle “clicks” or shuts off, the fuel tank

is full.

5. Keep the nozzle in the filler for five seconds after nozzle

clicks to allow fuel to drain from the nozzle.

6. Remove the fuel filler nozzle.

7. To close the fuel filler door, push the center-rear edge (3

o’clock position) of the fuel filler door and then release.
The fuel filler door will latch closed.

Fuel Filler Cap Latch

6

STARTING AND OPERATING

423

NOTE:
• In certain cold conditions, ice may prevent the fuel filler

door from opening. If this occurs, lightly push on the
fuel filler door around the perimeter to break the ice
build up.

• Take care to open both flappers with the funnel to avoid

spills.

VEHICLE LOADING

Certification Label

As required by National Highway Traffic Safety Adminis-
tration regulations, your vehicle has a certification label
affixed to the driver’s side door or pillar.

This label contains the month and year of manufacture,
Gross Vehicle Weight Rating (GVWR), Gross Axle Weight
Rating (GAWR) front and rear, and Vehicle Identification
Number (VIN). A Month-Day-Hour (MDH) number is
included on this label and indicates the Month, Day and
Hour of manufacture. The bar code that appears on the
bottom of the label is your VIN.

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total permissible weight of your vehicle
including driver, passengers, vehicle, options and cargo.

The label also specifies maximum capacities of front and
rear axle systems (GAWR). Total load must be limited so
GVWR and front and rear GAWR are not exceeded.

Payload

The payload of a vehicle is defined as the allowable load
weight a truck can carry, including the weight of the driver,
all passengers, options and cargo.

Gross Axle Weight Rating (GAWR)

The GAWR is the maximum permissible load on the front
and rear axles. The load must be distributed in the cargo
area so that the GAWR of each axle is not exceeded.

Each axle GAWR is determined by the components in the
system with the lowest load carrying capacity (axle,
springs, tires or wheels). Heavier axles or suspension
components sometimes specified by purchasers for in-
creased durability does not necessarily increase the vehi-
cle’s GVWR.

Tire Size

The tire size on the Vehicle Certification Label represents
the actual tire size on your vehicle. Replacement tires must
be equal to the load capacity of this tire size.

424

STARTING AND OPERATING
