Cavity

Cartridge Fuse

Mini-Fuse

Description

1

–

–

Fuse – Spare

2

40 Amp Green

–

Radiator Fan #1 – (Non 6.2L Supercharged)

3

50 Amp Red

–

Electric Power Steering #1 – If Equipped

4

30 Amp Pink

–

Starter

5

40 Amp Green

–

Anti Lock Brake

6

30 Amp Pink

–

Anti Lock Brake

7

20 Amp Blue

–

Police Ignition Run / ACC #1

8

50 Amp Red / 20

Amp Blue

–

Radiator Fan (6.2L Supercharged) / Police Ig-

nition Run / ACC # 2

9

–

20 Amp Yellow

All-Wheel Drive Module – If Equipped

10

–

10 Amp Red

Intrusion MOD (300) – If Equipped / Under

Hood Lamp – Police

11

–

20 Amp Yellow

Horns

12

–

10 Amp Red

Air Conditioning Clutch

13

–

–

Fuse – Spare

14

–

–

Fuse – Spare

15

–

20 Amp Yellow

Left HID – If Equipped

16

–

20 Amp Yellow

Right HID – If Equipped

18

50 Amp Red

–

Radiator Fan – (Non 6.2L Supercharged)

19

50 Amp Red

–

Electric Power Steering #2 – If Equipped

7

IN CASE OF EMERGENCY

313

Cavity

Cartridge Fuse

Mini-Fuse

Description

20

30 Amp Pink

–

Wiper Motor

21

30 Amp Pink

20 Amp Blue – Police

–

Headlamp Washers – If Equipped

Police Bat Feed #2

22

40 Amp Green / 20

Amp Blue – Police

–

Engine Cooling Pump (6.2L Supercharged) /

Police Bat Feed # 3

23

20 Amp Blue

–

Police Bat Feed # 1

24

50 Amp Red / 20

Amp Blue

–

Radiator Fan (6.2L Supercharged) / Police Ig-

nition Run/ACC Feed # 3

28

–

–

Fuse – Spare

29

–

15 Amp Blue

Transmission Control Module (Challenger /

Charger Police) / Electronic Shift Module

(Challenger)

30

–

–

Fuse – Spare

31

–

25 Amp Clear

Engine Module

32

–

–

Fuse – Spare

33

–

–

Fuse – Spare

34

–

25 Amp Clear

Powertrain #1

35

–

20 Amp Yellow

Powertrain #2

36

–

10 Amp Red

Anti-Lock Brake Module / Steering Column

Lock Module (300 if equipped)

314

IN CASE OF EMERGENCY

Cavity

Cartridge Fuse

Mini-Fuse

Description

37

–

10 Amp Red

Engine Controller / Rad Fan Relays

(Charger/300) / Electric Power Steering Mod-

ule (Charger/300) / 5-Speed TCM

38

–

10 Amp Red

Airbag Module

39

–

10 Amp Red

EPS (Challenger) / EHPS (Police) / AC

Clutch Relay / Vacuum Pump Relay / Rad

Fan Relays (Challenger)

48

–

10 Amp Red

AWD Module / Front Axle Disconnect – If

Equipped

49

–

–

Fuse – Spare

50

–

–

Fuse – Spare

51

–

20 Amp Yellow

Vacuum Pump

52

–

5 Amp Tan

Adaptive Cruise – If Equipped

53

–

–

Fuse – Spare

7

IN CASE OF EMERGENCY

315

Rear Interior Fuses

There is also a power distribution center located in the
trunk under the spare tire access panel. This center con-
tains fuses and relays. Fuse cavity location and descrip-
tions are printed on the inside of the power distribution
center cover.

CAUTION!

• When installing the power distribution center cover,

it is important to ensure the cover is properly posi-
tioned and fully latched. Failure to do so may allow
water to get into the power distribution center and
possibly result in an electrical system failure.

(Continued)

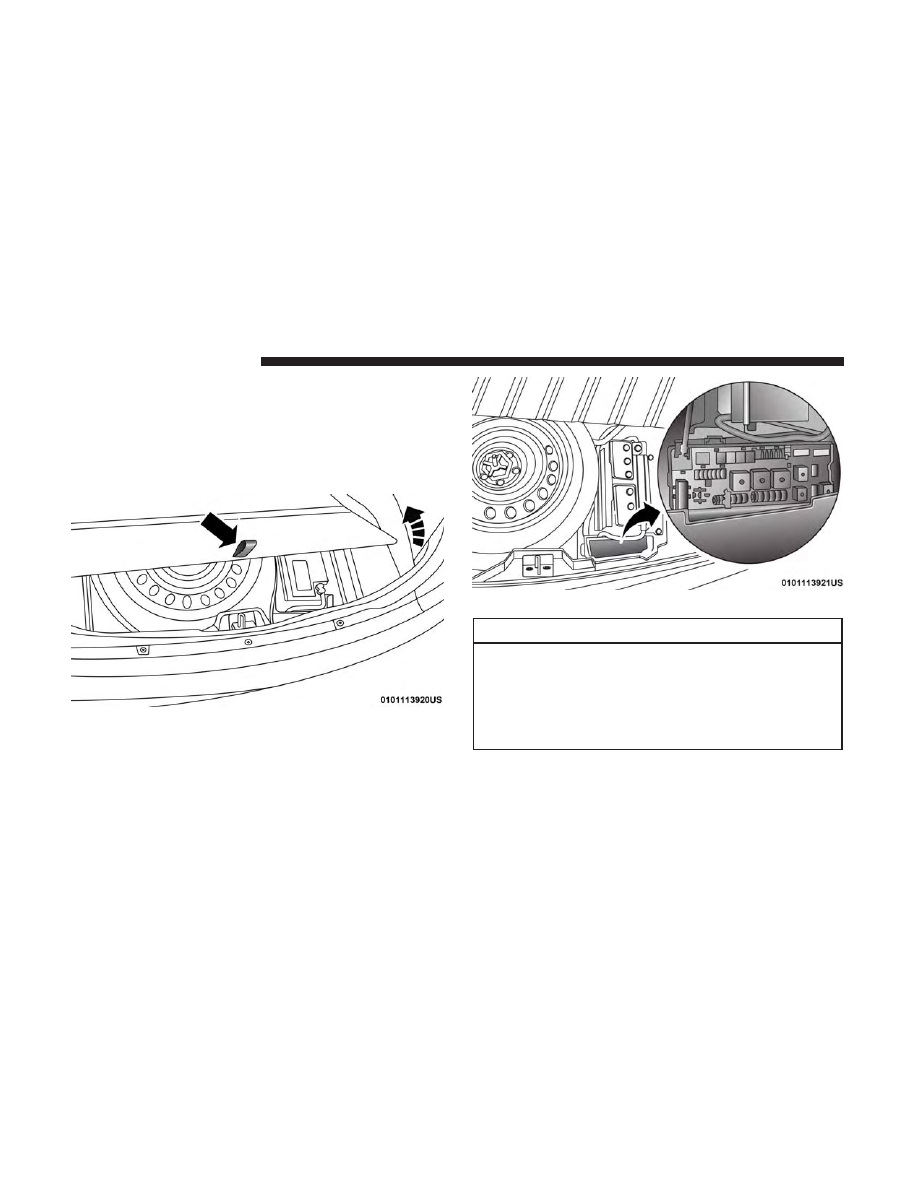

Opening The Access Cover

Rear Power Distribution Center

316

IN CASE OF EMERGENCY

CAUTION! (Continued)

• When replacing a blown fuse, it is important to use

only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If a
properly rated fuse continues to blow, it indicates a
problem in the circuit that must be corrected.

Cavity

Cartridge Fuse

Mini-Fuse

Description

2

60 Amp Yellow

–

Front PDC Feed #1

3

–

–

Fuse – Spare

4

60 Amp Yellow

–

Front PDC Feed #2

5

30 Amp Pink

20 Amp Blue –

Police

–

Sunroof/Dome Lamp – Police

6

40 Amp Green

–

Exterior Lighting #1

7

40 Amp Green

–

Exterior Lighting #2

8

30 Amp Pink

–

Interior Lighting

9

40 Amp Green

–

Power Locks

10

30 Amp Pink

–

Driver Door Control Module

11

30 Amp Pink

–

Passenger Door Control Module

7

IN CASE OF EMERGENCY

317

Cavity

Cartridge Fuse

Mini-Fuse

Description

12

–

20 Amp Yellow

Dual USB Center Console Rear/Cigar Lighter IP – If
Equipped

15

40 Amp Green

–

HVAC Blower

16

20 Amp Blue

–

Left Spot Lamp – Police

17

20 Amp Blue

–

Right Spot Lamp – Police

18

30 Amp Pink

–

Mod Network Interface – Police

19

–

–

Fuse – Spare

20

–

–

Fuse – Spare

21

30 Amp Pink

–

Fuel Pump (Non 6.2L SRT HO)

22

–

5 Amp Tan

Cyber Gateway Mod

23

–

10 Amp Red

Fuel Door – If Equipped/Diagnostic Port

24

–

10 Amp Red

Integrated Center Stack

25

–

10 Amp Red

Tire Pressure Monitor

26

–

15 Amp Blue

Cygnus Transmission Module (Charger/300) / Electronic
Shift Module (Charger/300)

27

–

25 Amp Clear

Amplifier – If Equipped

31

–

25 Amp Breaker

Power Seats – If Equipped

32

–

15 Amp Blue

HVAC Module/Cluster

33

–

15 Amp Blue

Ignition Switch/RF Hub Module/Steering Column Lock
(300) – If Equipped

318

IN CASE OF EMERGENCY

Cavity

Cartridge Fuse

Mini-Fuse

Description

34

–

10 Amp Red

Steering Column Module/Clock (300)

35

–

5 Amp Tan

Battery Sensor

36

–

15 Amp Blue

Electronic Exhaust Valve – If Equipped

37

–

20 Amp Yellow

Radio

38

–

20 Amp Yellow

Power Outlet Inside Arm Rest/Console Media Hub

40

30 Amp Pink

–

Fuel Pump (6.2L SRT HO – If Equipped)

41

30 Amp Pink

–

Fuel Pump (6.2L SRT HO – If Equipped)

42

30 Amp Pink

–

Rear Defrost

43

–

20 Amp Yellow

Comfort Seat And Steering Wheel Module (Heated Steer-
ing Wheel/RR Heated Seats)

44

–

10 Amp Red

Park Assist / Blind Spot / Rear View Camera

45

–

15 Amp Blue

Cluster / Rearview Mirror / Compass (Charger/300) /
Humidity Sensor / Forward Facing Camera (Lane Depar-
ture) / Cyber Gateway

46

–

–

Fuse – Spare

47

–

10 Amp Red

Adaptive Front Lighting / Day Time Running Lamps – If
Equipped

48

–

20 Amp Yellow

Active Suspension – (6.4L / 6.2L)

49

–

–

Fuse – Spare

50

–

–

Fuse – Spare

7

IN CASE OF EMERGENCY

319

Cavity

Cartridge Fuse

Mini-Fuse

Description

51

–

20 Amp Yellow

Front Heated / Vented Seats – If Equipped

52

–

10 Amp Red

Heated Cupholders/Rear Heated Seat Switches – If
Equipped

53

–

10 Amp Red

HVAC Module/In Vehicle Temperature Sensor

54

–

–

Fuse – Spare

55

–

–

Fuse – Spare

56

–

–

Fuse – Spare

57

–

–

Fuse – Spare

58

–

10 Amp Red

Airbag Module

59

–

20 Amp Yellow

Adjustable Pedals – Police

60

–

–

Fuse – Spare

61

–

–

Fuse – Spare

62

–

–

Fuse – Spare

63

–

–

Fuse – Spare

64

–

25 Amp Breaker

Rear Windows (Charger/300)

65

–

10 Amp Red

Airbag Module

66

–

–

Fuse – Spare

67

–

10 Amp Red

Rain and Light Sensor / Sunroof / Inside RR View Mir-
ror / Police Run Acc Relay

320

IN CASE OF EMERGENCY

Cavity

Cartridge Fuse

Mini-Fuse

Description

68

–

10 Amp Red

Dual USB Power Outlet – R/A Sense (Charger/300) Rear
Sunshade (Charger/300) RR USB Timer

69

–

–

Fuse – Spare

70

–

–

Fuse – Spare

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is on

a jack.

(Continued)

WARNING! (Continued)

• The jack is designed to be used as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should be
jacked on a firm level surface only. Avoid ice or
slippery areas.

Jack Location/Spare Tire Stowage

The jack and spare tire are both stowed under an access
cover in the trunk. Follow these steps to access the jack and
spare tire.

NOTE:

The spare tire must be removed in order to access

the jack.

7

IN CASE OF EMERGENCY

321

1. Open the trunk.

2. Lift the access cover using the pull strap.

3. Rotate the fastener securing the spare tire counterclock-

wise to remove it.

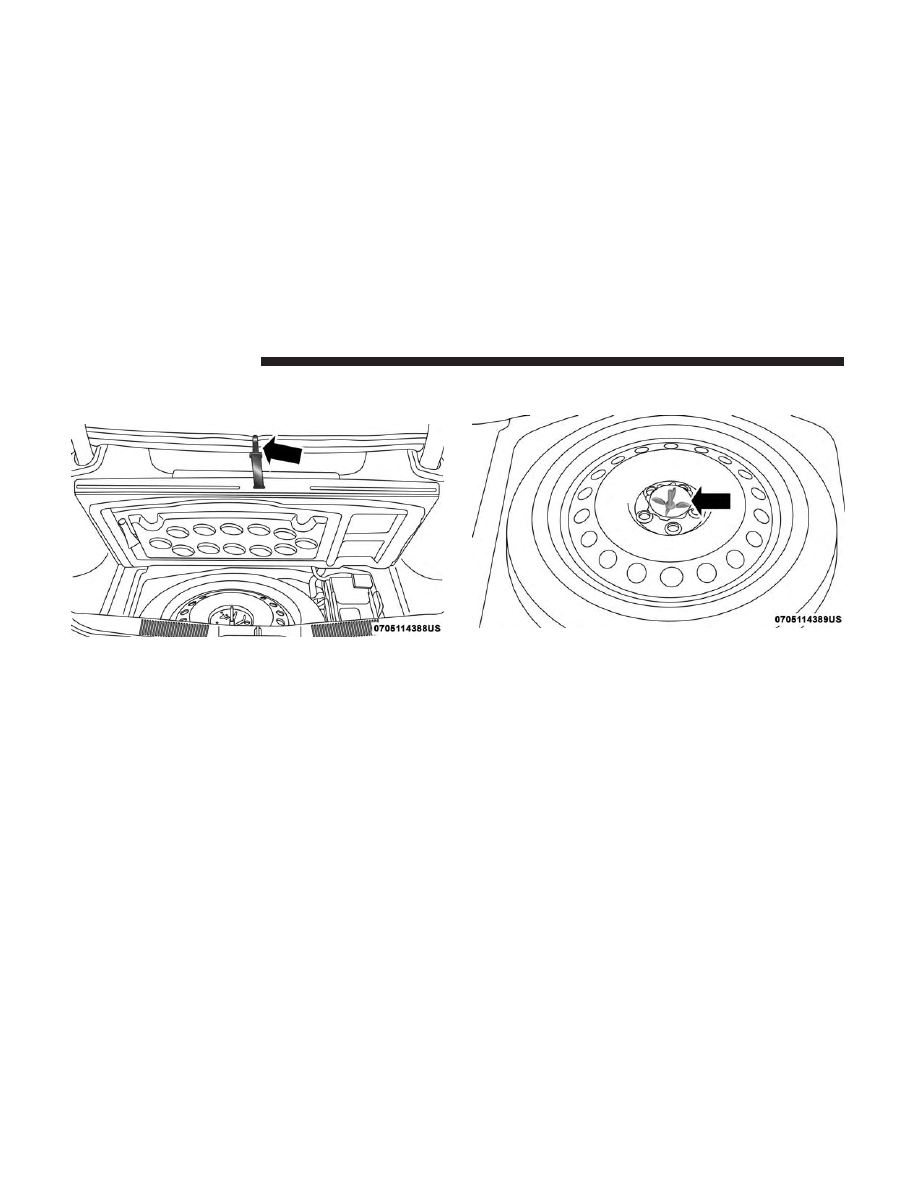

Opening The Access Panel

Spare Tire Fastener

322

IN CASE OF EMERGENCY

4. Remove the spare tire.

5. Rotate the fastener securing the jack counterclockwise to

remove it.

6. Remove the jack and lug wrench assembly from under

the spare tire. Turn the jack screw to the left to loosen the
lug wrench, and remove the wrench from the jack
assembly.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the vehicle.
Always stow the jack parts and the spare tire in the
places provided. Have the deflated (flat) tire repaired
or replaced immediately.

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or

slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off the
road to avoid being hit when operating the jack or
changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Apply the parking brake.

4. Place the gear selector into PARK.

5. Turn the ignition to the OFF position.

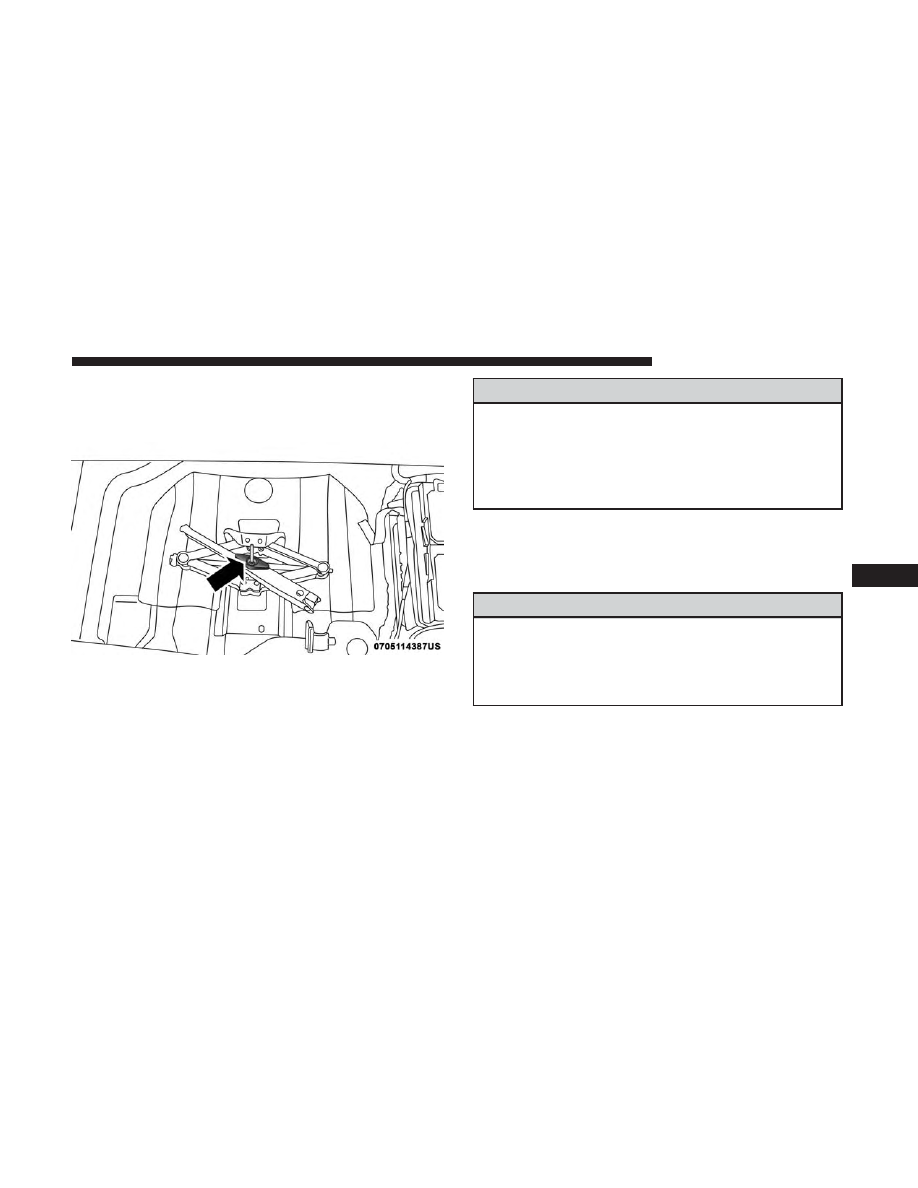

Jack Fastener

7

IN CASE OF EMERGENCY

323

6. Block both the front and rear of the wheel diagonally

opposite the jacking position. For example, if the right
front wheel is being changed, block the left rear wheel.

NOTE:

Passengers should not remain in the

vehicle when the vehicle is being jacked.

Jacking And Changing A Tire

WARNING!

Carefully follow these tire changing warnings to help
prevent personal injury or damage to your vehicle:
• Always park on a firm, level surface as far from the edge

of the roadway as possible before raising the vehicle.

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to be

raised.

• Apply the parking brake firmly and set the transmis-

sion in PARK.

• Do not let any passenger sit in the vehicle when it is

on a jack.

(Continued)

WARNING! (Continued)

• Do not get under the vehicle when it is on a jack. If

you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

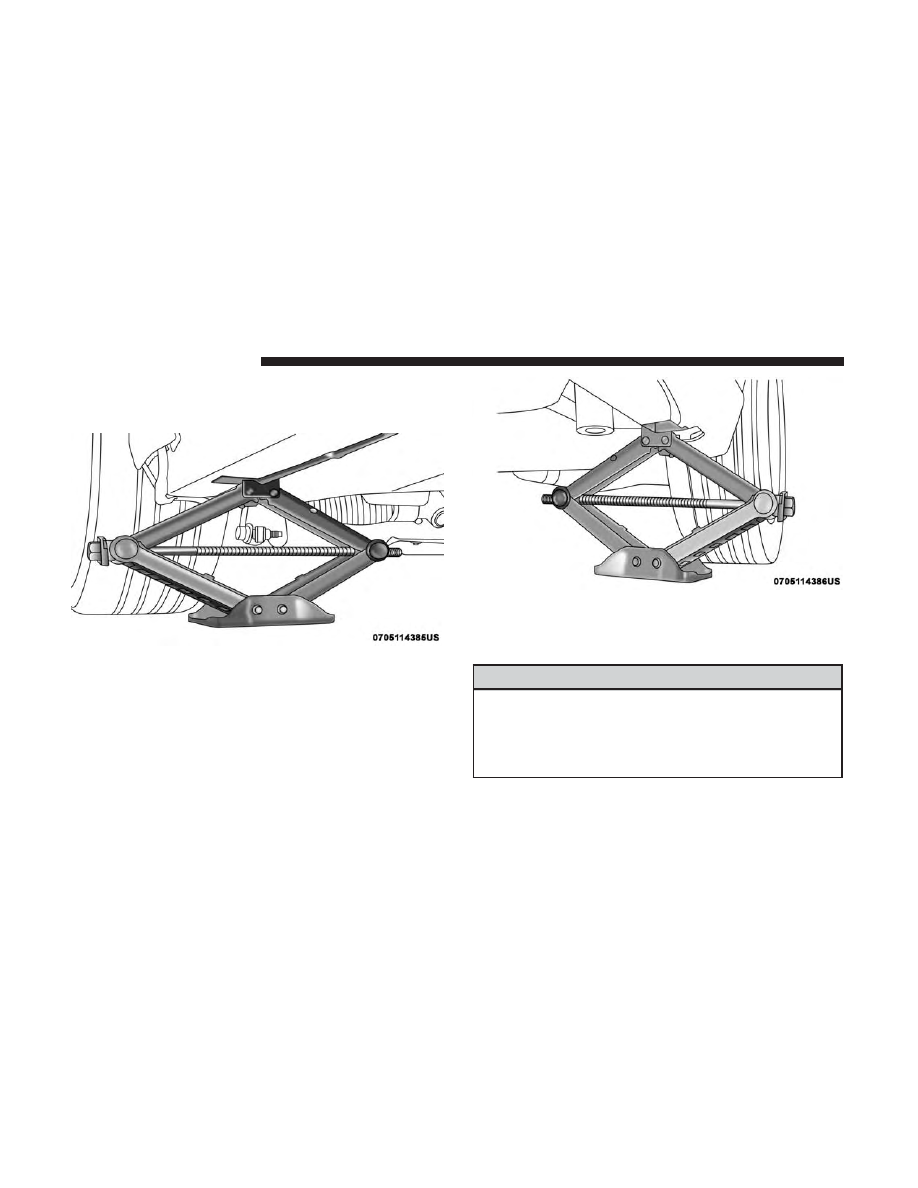

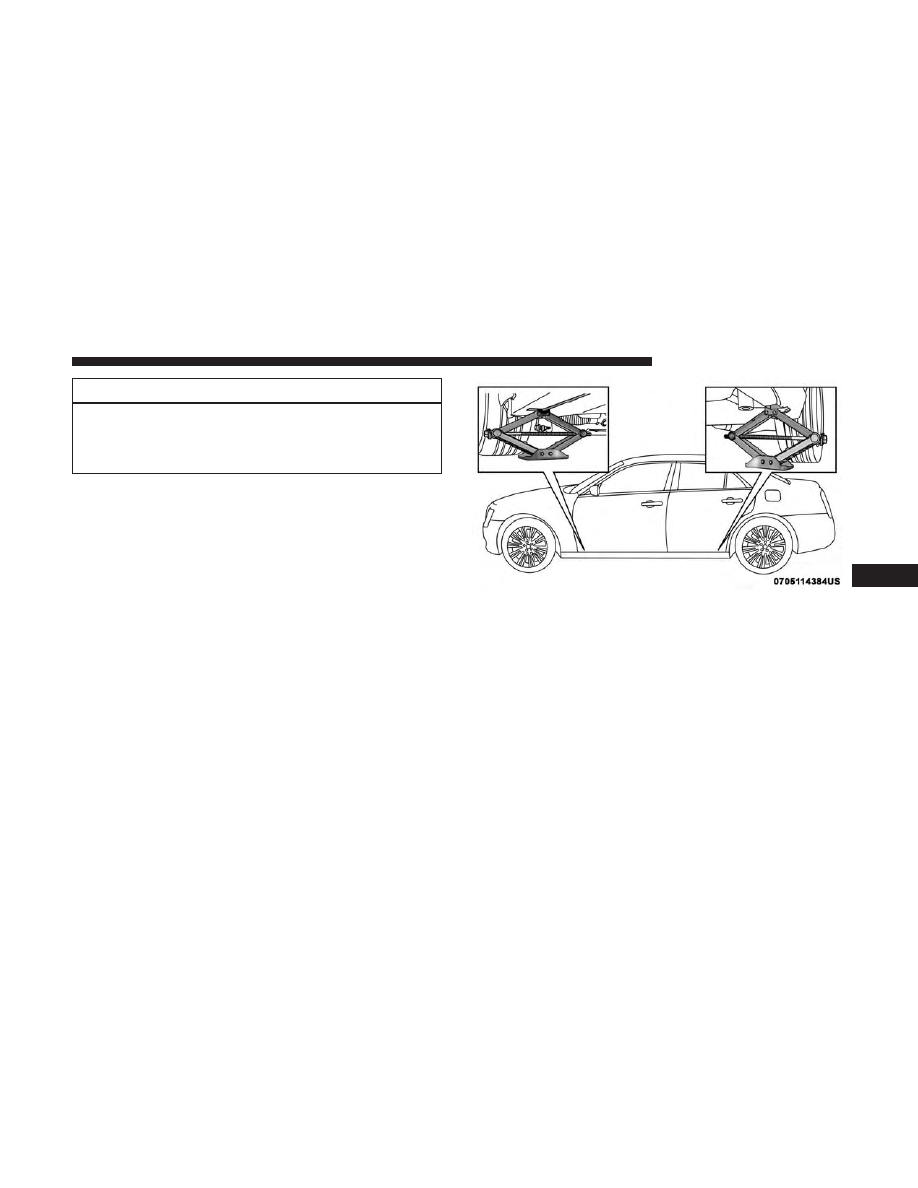

• Only use the jack in the positions indicated and for

lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

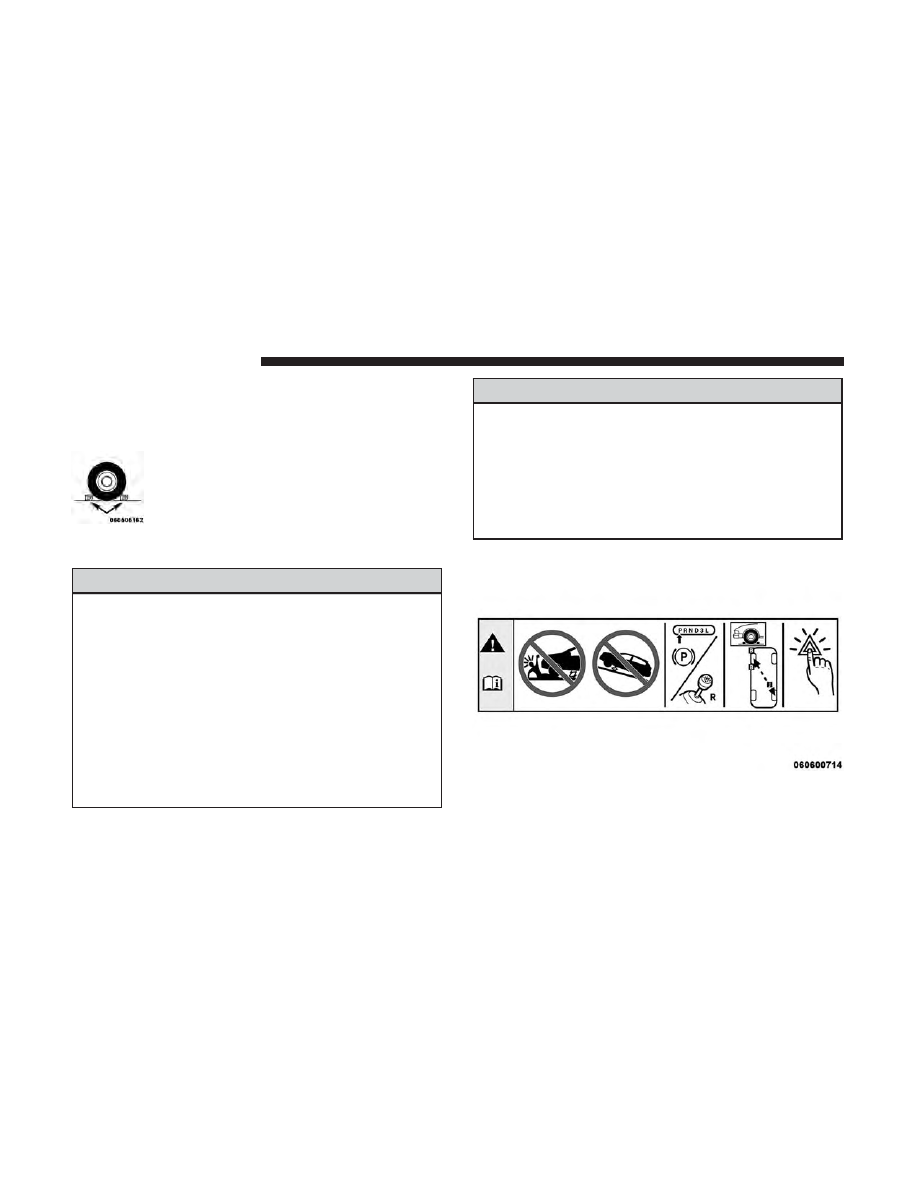

Jacking Warning Label

324

IN CASE OF EMERGENCY

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

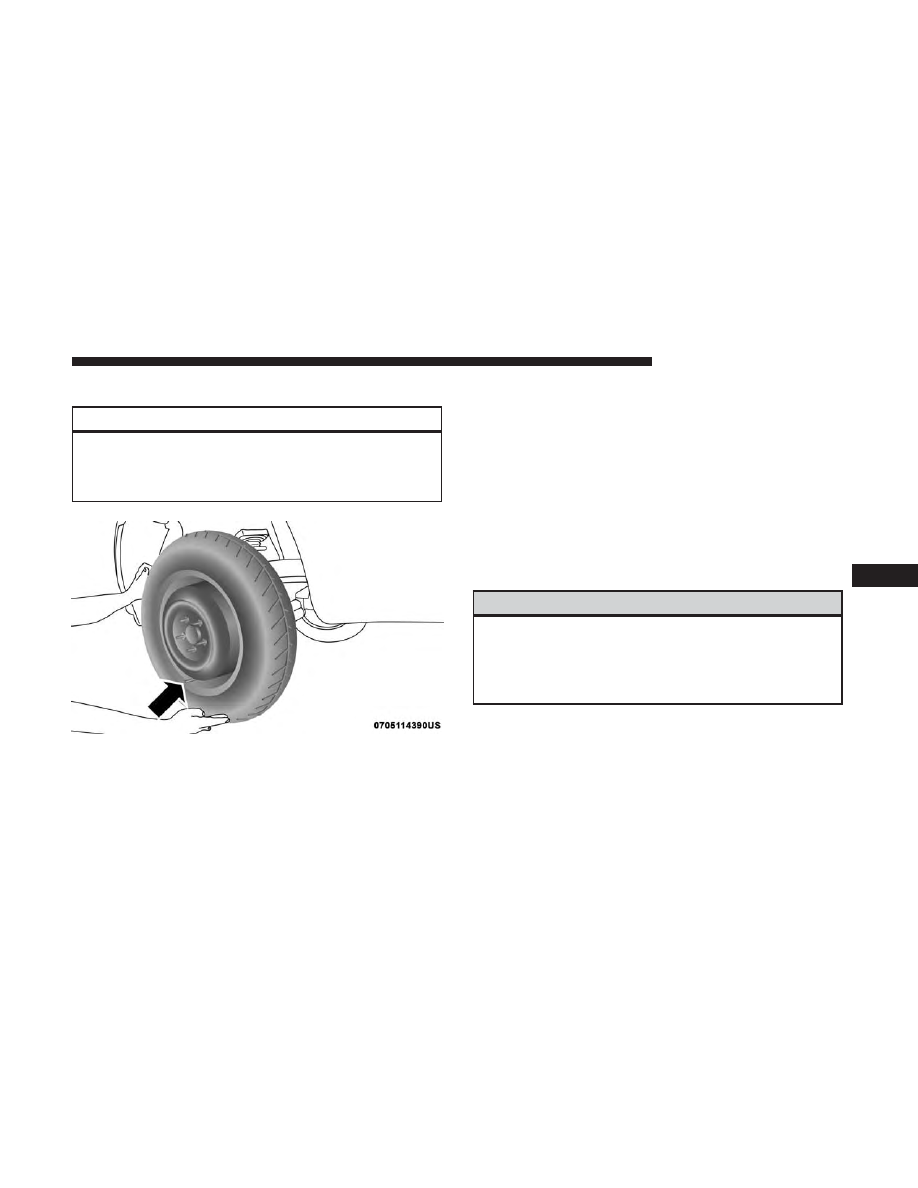

1. Remove the spare tire, jack, and lug wrench.

2. If equipped with aluminum wheels where the center cap

covers the lug nuts, use the lug wrench to pry the center
cap off carefully before raising the vehicle.

3. Before raising the vehicle, use the lug wrench to loosen,

but not remove, the lug nuts on the wheel with the flat
tire. Turn the lug nuts counterclockwise one turn while
the wheel is still on the ground.

4. Place the jack underneath the lift area that is closest to

the flat tire. Turn the jack screw clockwise to firmly
engage the jack saddle with the lift area of the sill flange.

Jacking Locations

7

IN CASE OF EMERGENCY

325

NOTE:

If the vehicle is too low for jack placement, slide

the jack on its side and rotate it up into position.

5. Raise the vehicle just enough to remove the flat tire and

install the spare tire.

WARNING!

Raising the vehicle higher than necessary can make the
vehicle less stable. It could slip off the jack and hurt
someone near it. Raise the vehicle only enough to
remove the tire.

6. Remove the lug nuts and tire.

Front Jacking Location

Rear Jacking Location

326

IN CASE OF EMERGENCY

7. Mount the spare tire.

CAUTION!

Be sure to mount the spare tire with the valve stem
facing outward. The vehicle could be damaged if the
spare tire is mounted incorrectly.

NOTE:

• For vehicles so equipped, do not attempt to install a

center cap or wheel cover on the compact spare.

• Refer to “Compact Spare Tire” and to “Limited-Use

Spare” under “Tires—General Information” in “Servic-
ing And Maintenance” for additional warnings, cau-
tions, and information about the spare tire, its use, and
operation.

8. Install the lug nuts with the cone shaped end of the lug

nut toward the wheel. Lightly tighten the lug nuts.

WARNING!

To avoid the risk of forcing the vehicle off the jack, do
not tighten the wheel nuts fully until the vehicle has
been lowered. Failure to follow this warning may
result in serious injury.

9. Lower the vehicle to the ground by turning the jack

handle counterclockwise.

Mounting Spare Tire

7

IN CASE OF EMERGENCY

327

10. Finish tightening the lug nuts. Push down on the

wrench while at the end of the handle for increased
leverage. Tighten the lug nuts in a star pattern until
each nut has been tightened twice. For the correct lug
nut torque, refer to “Torque Specifications” in “Techni-
cal Specifications”. If in doubt about the correct tight-
ness, have them checked with a torque wrench by your
authorized dealer or at a service station.

11. Stow the jack, tools and flat tire. Make sure the base of

the jack faces the front of the vehicle before tightening
down the fastener.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the vehicle.
Always stow the jack parts and the spare tire in the
places provided. Have the deflated (flat) tire repaired
or replaced immediately.

Road Tire Installation

1. Mount the road tire on the axle.

2. Install the remaining lug nuts with the cone shaped end

of the nut toward the wheel. Lightly tighten the lug
nuts.

WARNING!

To avoid the risk of forcing the vehicle off the jack, do
not tighten the wheel nuts fully until the vehicle has
been lowered. Failure to follow this warning may
result in serious injury.

3. Lower the vehicle to the ground by turning the jack

handle counterclockwise.

4. Refer to “Torque Specifications” in “Technical Specifica-

tions” for proper lug nut torque.

5. After 25 miles (40 km), check the lug nut torque with a

torque wrench to ensure that all lug nuts are properly
seated against the wheel.

328

IN CASE OF EMERGENCY
