Service Adaptive Cruise Control Light

Yellow Telltale

Light

What It Means

Service Adaptive Cruise Control Light
This light will turn on when ACC is not operating and needs service. For further information,
refer to “Adaptive Cruise Control (ACC)” in “Understanding The Features Of Your Vehicle.”

Green Telltale Indicator Lights

Park/Headlight ON Indicator Light

Green Telltale

Light

What It Means

Park/Headlight ON Indicator Light
This indicator will illuminate when the park lights or headlights are turned on.

Front Fog Indicator Light — If Equipped

Green Telltale

Light

What It Means

Front Fog Indicator Light — If Equipped
This indicator will illuminate when the front fog lights are on.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

265

Stop/Start Active Indicator Light — If Equipped

Green Telltale

Light

What It Means

Stop/Start Active Indicator Light — If Equipped
This telltale will illuminate when the Stop/Start function is in “Autostop” mode.

LaneSense Indicator Light — If Equipped

Green Telltale

Light

What It Means

LaneSense Indicator Light — If Equipped
The LaneSense indicator is solid green when both lane markings have been detected and the sys-
tem is “armed” to provide visual warnings in the Instrument Cluster and a torque warning in
the steering wheel if an unintentional lane departure occurs. Refer to “LaneSense — If
Equipped

⬙ in “Understanding The Features Of Your Vehicle” for further information.

266

UNDERSTANDING YOUR INSTRUMENT PANEL

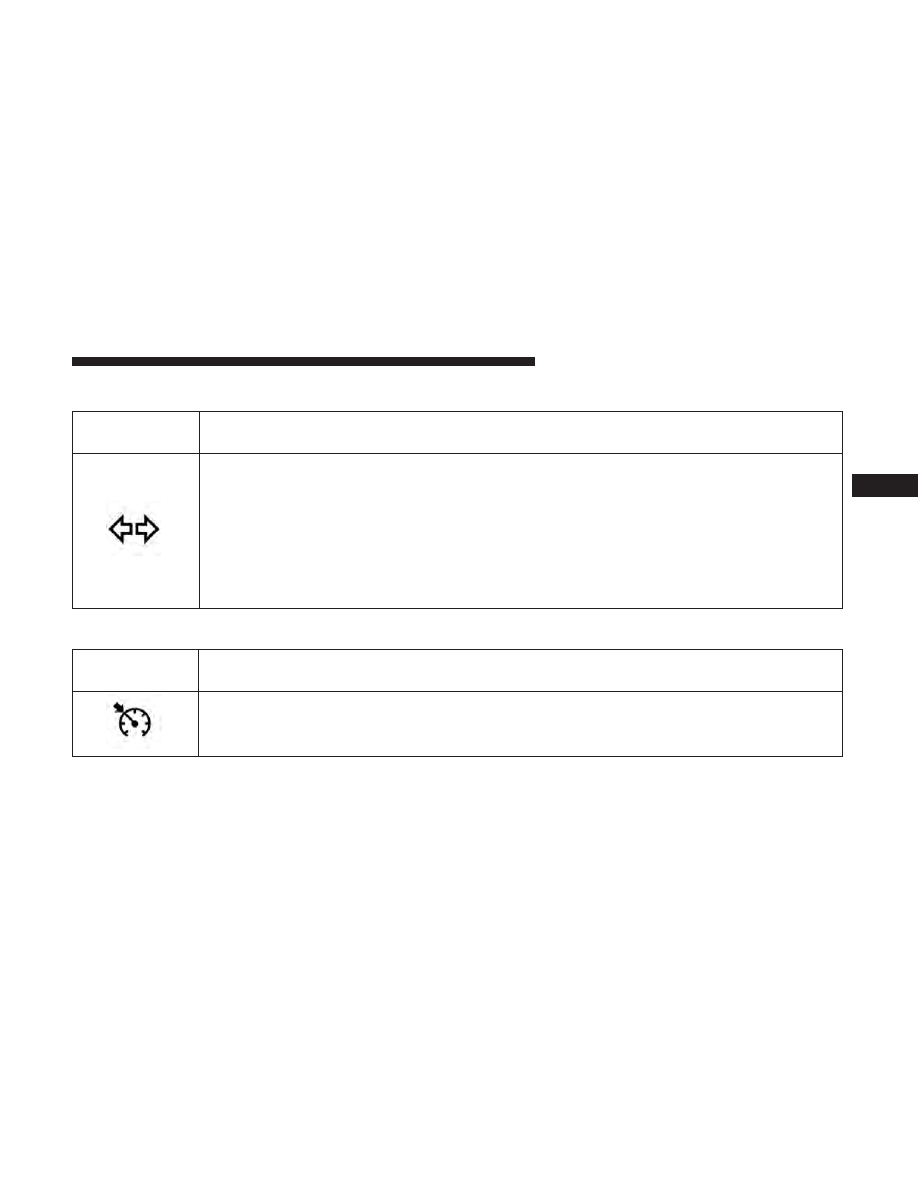

Turn Signal Indicator Lights

Green Telltale

Light

What It Means

Turn Signal Indicator Lights
The instrument cluster directional arrow will flash independently for the LEFT or RIGHT turn
signal as selected, as well as the exterior turn signal lamp(s) (front and rear) as selected when the
multifunction lever is moved down (LEFT) or up (RIGHT).

NOTE:

• A continuous chime will sound if the vehicle is driven more than 1 mile (1.6 km) with either

turn signal on.

• Check for an inoperative outside light bulb if either indicator flashes at a rapid rate.

Electronic Speed Control SET Indicator Light

Green Telltale

Light

What It Means

Electronic Speed Control SET Indicator Light
This light will turn on when the electronic speed control is SET. Refer to “Electronic Speed Con-
trol” in “Understanding The Features Of Your Vehicle” for further information.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

267

White Telltale Indicator Lights

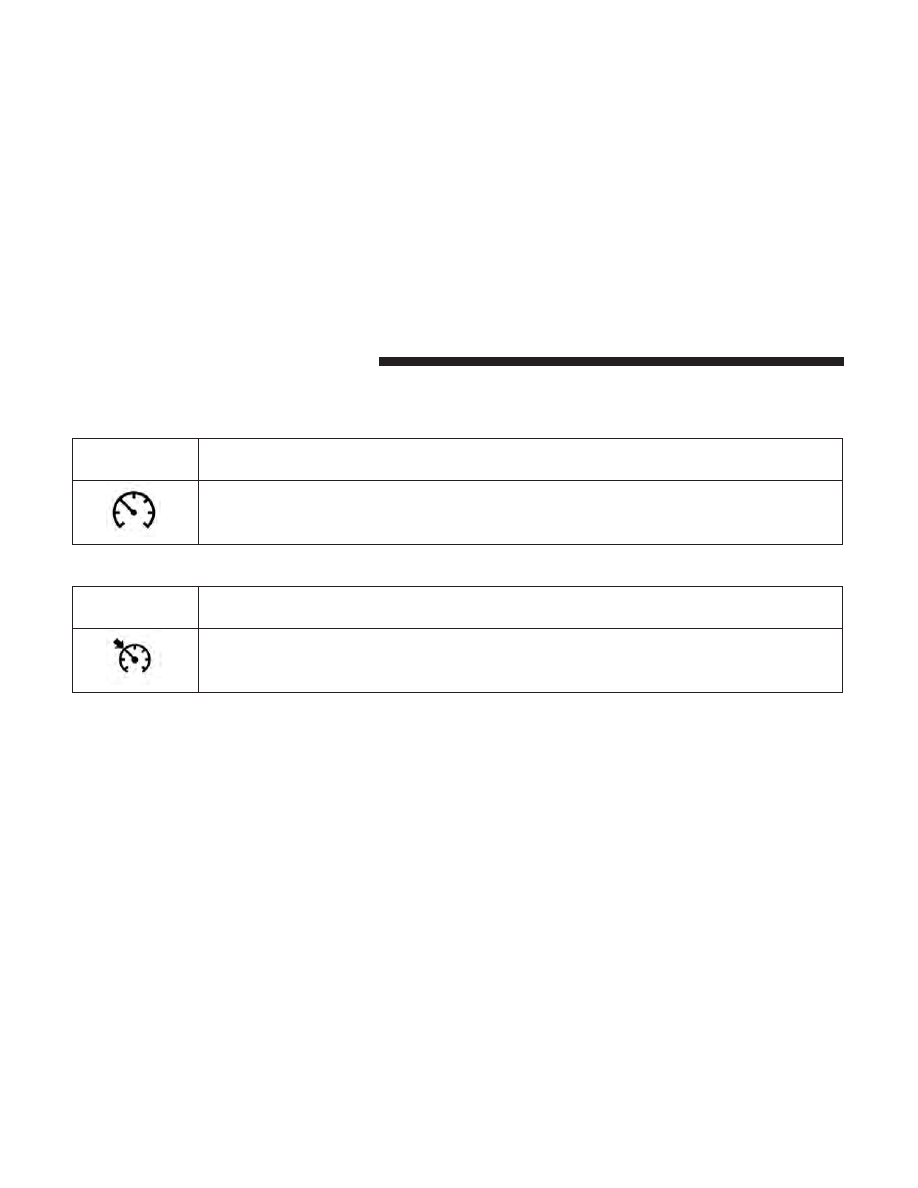

Cruise Control Ready Indicator Light

White Telltale

Light

What It Means

Cruise Control Ready Indicator Light
This light will turn on when the electronic speed control is ON, but not set.

Cruise Control Cancelled Light

White Telltale

Light

What It Means

Cruise Control Cancelled Light
This light will turn on when the cruise control has been cancelled by the driver. Refer to “Elec-
tronic Speed Control” in “Understanding The Features Of Your Vehicle” for further information.

268

UNDERSTANDING YOUR INSTRUMENT PANEL

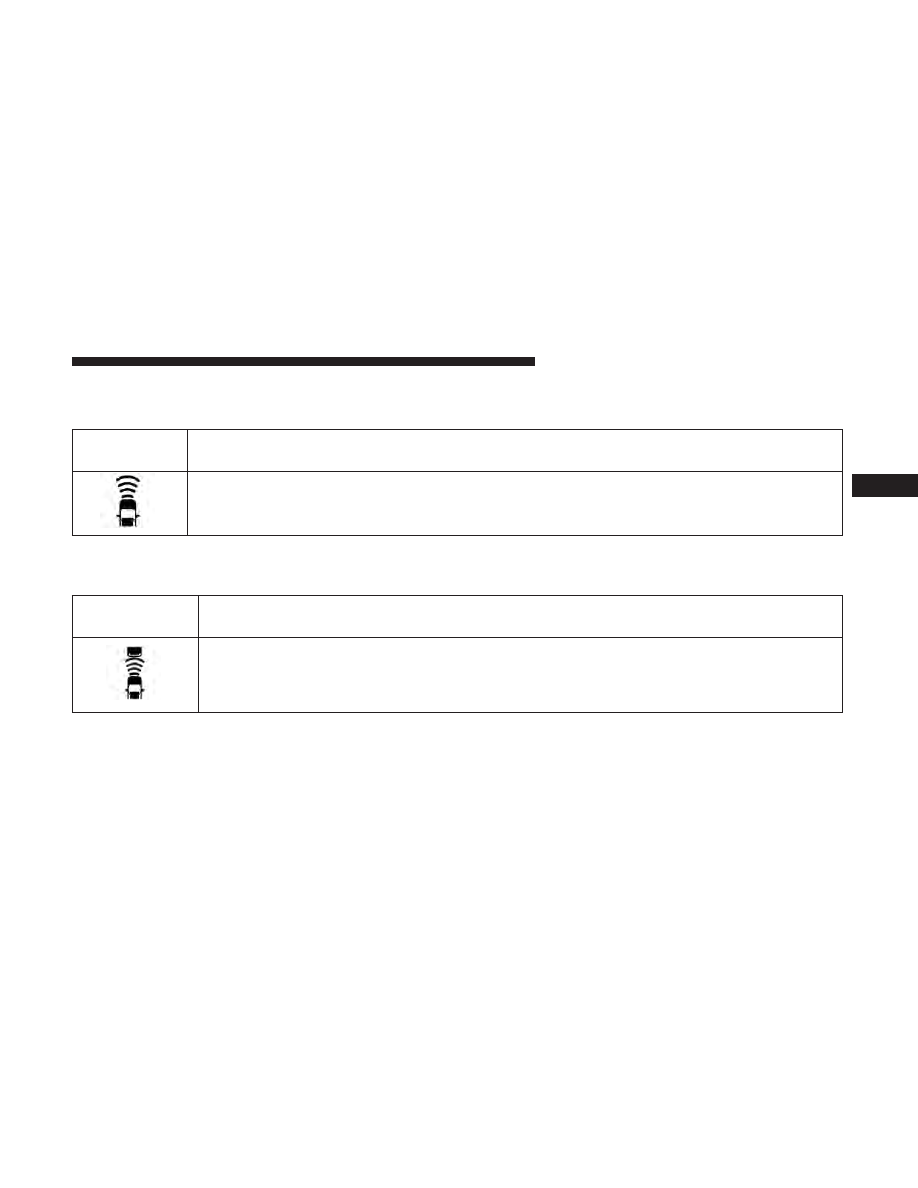

Adaptive Cruise Control (ACC) Ready Light — If
Equipped

White Telltale

Light

What It Means

Adaptive Cruise Control (ACC) Ready Light — If Equipped
This light will turn on when Adaptive Cruise Control (ACC) has been turned on. Refer to “Adap-
tive Cruise Control ” in “Understanding The Features Of Your Vehicle” for further information.

Adaptive Cruise Control (ACC) Set Light — If
Equipped

White Telltale

Light

What It Means

Adaptive Cruise Control (ACC) Set Light — If Equipped
This light will turn on when the Adaptive Cruise Control is engaged and the target vehicle is de-
tected. Refer to

⬙ Adaptive Cruise Control (ACC)⬙ in ⬙Understanding The Features Of Your Ve-

hicle

⬙ for further information.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

269

Adaptive Cruise Control (ACC) Distance Ready
Display Light — If Equipped

White Telltale

Light

What It Means

Adaptive Cruise Control (ACC) Distance Setting Display Light — If Equipped
This light will turn on when the Adaptive Cruise Control (ACC) is ready, but not set. Refer to
“Adaptive Cruise Control (ACC)” in “Understanding The Features Of Your Vehicle” for further
information.

Blue Telltale Indicator Lights

High Beam Indicator Light

Blue Telltale

Light

What It Means

High Beam Indicator Light
This indicator shows that the high beam headlights are on. Push the multifunction control lever
away from you to switch the headlights to high beam. Pull the lever toward you to switch the
headlights back to low beam. Pull the lever toward you for a temporary high beam on,

⬙flash to

pass

⬙ scenario.

270

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DISPLAY

Your vehicle is equipped with an interactive cluster dis-
play, located in the instrument cluster, which offers useful
information to the driver. With the ignition in the STOP/
OFF position, the opening/closing of a door will activate
the display for viewing, and display the total miles or
kilometers in the odometer.

Instrument Cluster Display Location and Controls

The Instrument Cluster Display features a driver-
interactive display that is located in the center of the
instrument cluster.

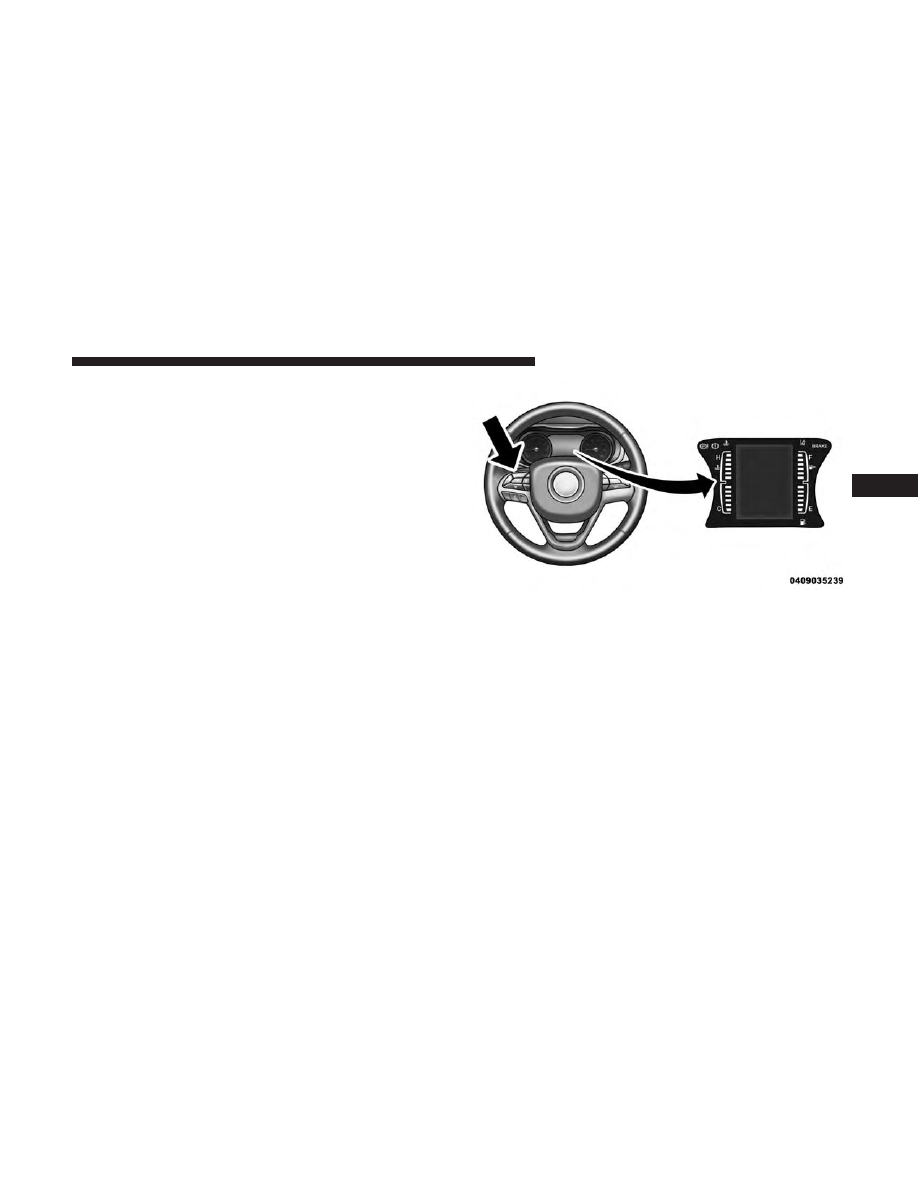

Instrument Cluster Display — Base

4

UNDERSTANDING YOUR INSTRUMENT PANEL

271

The Instrument Cluster Display Main Menu items may
consist of the following:

• Speedometer
• Vehicle Info
• Driver Assist
• Fuel Economy Info
• Trip (Trip A/Trip B)
• Audio

• Messages
• Screen Setup
• Settings
The system allows the driver to select information by
pushing the following buttons mounted on the steering
wheel:

• UP Arrow Button

Push and release the UP arrow button to scroll
upward through the Main Menu items.

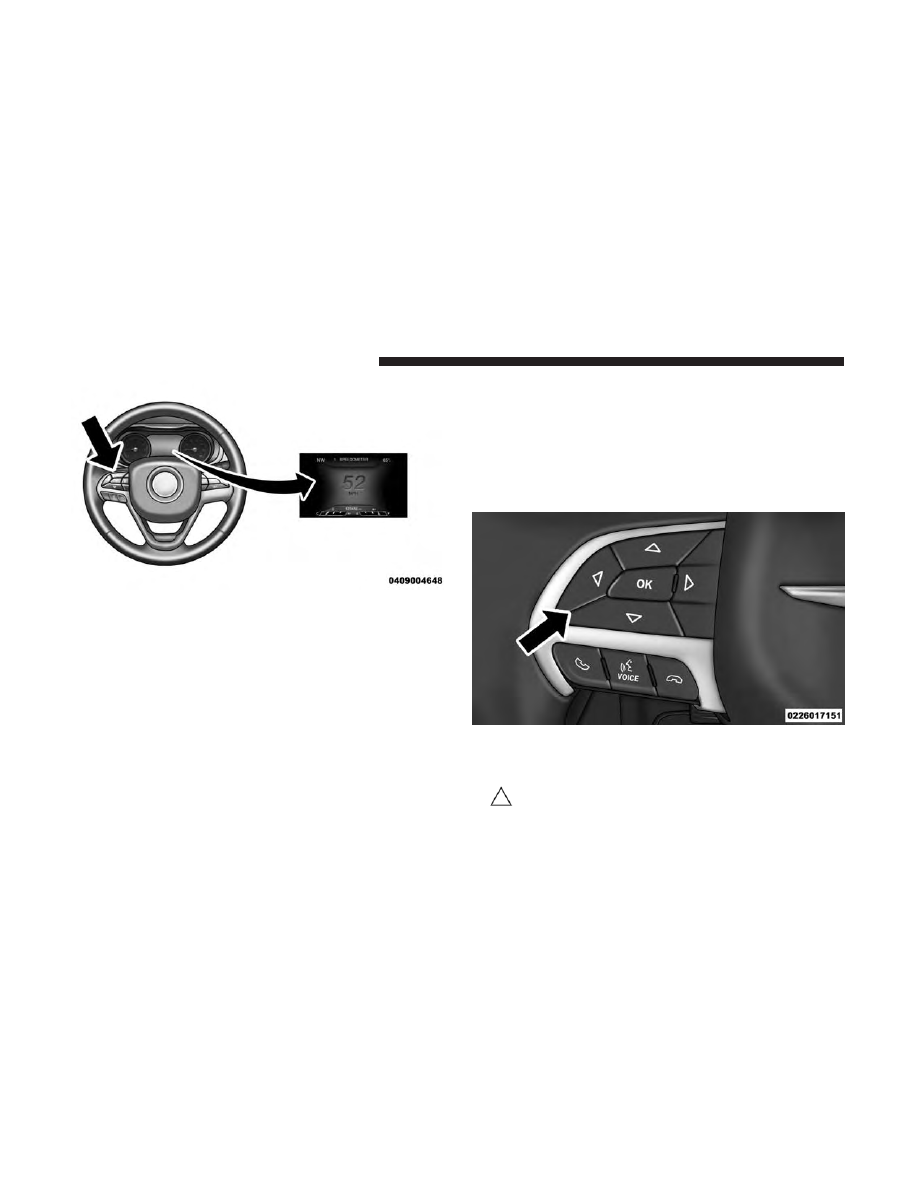

Instrument Cluster Display — Premium

Instrument Cluster Display Control Buttons

272

UNDERSTANDING YOUR INSTRUMENT PANEL

• DOWN Arrow Button

Push and release the DOWN arrow button to
scroll downward through the Main Menu items.

• RIGHT Arrow Button

Push and release the RIGHT arrow button to
access the information screens or submenu
screens of a main menu item.

• BACK/LEFT Arrow Button

Push and release the LEFT arrow button to
return to a main menu item from an information
or submenu screen.

• OK Button

Push the OK button to access/select the information
screens or submenu screens of a Main Menu item. Push
and hold the OK arrow button for one second to reset
displayed/selected features that can be reset.

Oil Change Reset

Oil Change Due

Your vehicle is equipped with an engine oil change indi-
cator system. The “Oil Change Due” message will display
in the instrument cluster display for five seconds after a
single chime has sounded to indicate the next scheduled oil
change interval. The engine oil change indicator system is
duty cycle based, which means the engine oil change
interval may fluctuate, dependent upon your personal
driving style.

Unless reset, this message will continue to display each
time the ignition is cycled to the ON/RUN position. To
turn off the message temporarily, push and release the OK
button. To reset the oil change indicator system (after
performing the scheduled maintenance), refer to the fol-
lowing procedure.

1. Without pushing the brake pedal, push the ENGINE

START/STOP button and cycle the ignition to the ON/
RUN position (do not start the engine).

2. Fully push the accelerator pedal, slowly, three times

within 10 seconds.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

273

3. Without pushing the brake pedal, push the ENGINE

START/STOP button once to return the ignition to the
OFF/LOCK position.

The Oil Life can also be reset through the instrument
cluster display.

Secondary Method Of Navigating To The Oil Life Screen
In The Display And Holding OK

1. Without pushing the brake pedal, push the ENGINE

START/STOP button and cycle the ignition to the ON/
RUN position (do not start the engine).

2. Push and release the DOWN

arrow button to scroll

downward through the main menu to “Vehicle Info.”

3. Push and release the RIGHT

arrow button to access

the “Oil Life” screen.

4. Push and hold the OK button to reset the Oil Life.

5. Push and release the UP

arrow button to exit the

screen.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

Instrument Cluster Display Messages

• Front Seatbelts Unbuckled
• Driver Seatbelt Unbuckled
• Passenger Seatbelt Unbuckled
• Service Airbag System
• Traction Control Off
• Washer Fluid Low
• Oil Pressure Low
• Oil Change Due
• Fuel Low
• Service Antilock Brake System
• Service Electronic Throttle Control
• Service Power Steering
• Cruise Off
• Cruise Ready
• Cruise Set To XXX MPH
• Cruise Set To XXX KM/H

274

UNDERSTANDING YOUR INSTRUMENT PANEL

• Tire Pressure Screen With Low Tire(s) “Inflate Tire to

XX”

• Service Tire Pressure System
• Parking Brake Engaged
• Brake Fluid Low
• Service Electronic Braking System
• Engine Temperature Hot
• Battery Voltage Low
• Service Electronic Throttle Control
• Lights On
• Right Turn Signal Light Out
• Left Turn Signal Light Out
• Turn Signal On
• Vehicle Not in Park
• Key in Ignition
• Key in Ignition Lights On
• Remote Start Active Key to Run

• Remote Start Active Push Start Button
• Remote Start Aborted Fuel Low
• Remote Start Aborted Too Cold
• Remote Start Aborted Door Open
• Remote Start Aborted Hood Open
• Remote Start Aborted Trunk Open
• Remote Start Aborted Time Expired
• Remote Start Disabled Start to Reset
• Service Airbag Warning Light
• Door Open
• Doors Open
• Gear Not Available
• Shift Not Allowed
• Shift to Neutral then Drive or Reverse
• Transmission Getting Hot Push Brake
• Trans. Hot Stop Safely Shift to Park Wait to Cool
• Service Transmission

4

UNDERSTANDING YOUR INSTRUMENT PANEL

275

• Service Shifter
• Engage Park Brake to Prevent Rolling
• Washer Fluid Low
The Reconfigurable Telltales section is divided into the
white telltales area on the right, amber telltales in the
middle, and red telltales on the left.

Instrument Cluster Display Menu Items

NOTE:

The Instrument Cluster Display menu items dis-

play in the center of the instrument cluster. Menu items
may vary depending on your vehicle features.

Speedometer

Push and release the UP

or DOWN

arrow button

until the Speedometer Menu displays in the Instrument
Cluster Display. Push and release the OK button to
toggle between km/h and MPH speedometer display.

Vehicle Info

Push and release the UP

or DOWN

arrow button

until the Vehicle Info menu displays in the Instrument
Cluster Display. Push and release the OK button . Push
the LEFT

or RIGHT

arrow button to scroll

through the information submenus.

Tire Pressure

If tire pressure is OK for all tires, a vehicle ICON is
displayed with tire pressure values in each corner of the
ICON.

If one or more tires have low pressure, “Inflate Tire To XX”
is displayed with the vehicle ICON, and the tire pressure
values in each corner of the ICON with the pressure value
of the low tire displayed in a different color than the other
tire pressure value.

If the Tire Pressure system requires service, “Service Tire
Pressure System” is displayed.

Tire PSI is an information only function and cannot be
reset.

Refer to “Tire Pressure Monitoring System (TPMS)” under
“Starting and Operating” for further information.

276

UNDERSTANDING YOUR INSTRUMENT PANEL

Coolant Temperature

Transmission Temperature – Automatic Transmission
Only

Oil Temperature

Oil Life

Battery Voltage

Driver Assist

Push and release the UP

or DOWN

arrow button

until the Vehicle Info menu displays in the Instrument
Cluster Display.

Adaptive Cruise Control (ACC) Menu — If Equipped

The Instrument Cluster Display displays the current ACC
system settings. The information displayed depends on
ACC system status.

Push the ACC ON/OFF button (located on the steering
wheel) until one of the following displays in the informa-
tion display:

Adaptive Cruise Control Off

When ACC is deactivated, the display will read “Adaptive
Cruise Control Off.”

Adaptive Cruise Control Ready

When ACC is activated but the vehicle speed setting has
not been selected, the display will read “Adaptive Cruise
Control Ready.”

Push the SET + or the SET- button (located on the steering
wheel) and the following will display in the information
display:

ACC SET

When ACC is set, the set speed will display in the
instrument cluster.

The ACC screen may display once again if any ACC
activity occurs, which may include any of the following:

• Distance Setting Change
• System Cancel
• Driver Override
• System Off
• ACC Proximity Warning
• ACC Unavailable Warning

4

UNDERSTANDING YOUR INSTRUMENT PANEL

277

• The Instrument Cluster Display will return to the last

display selected after five seconds of no ACC display
activity.

For further information, refer to “Adaptive Cruise Control
(ACC) — If Equipped” in “Understanding The Features Of
Your Vehicle.”

LaneSense Menu — If Equipped

The Instrument Cluster Display displays the current La-
neSense system settings. The information displayed de-
pends on LaneSense system status and the conditions that
need to be met. For further information, refer to “La-
neSense — If Equipped” in “Understanding The Features
Of Your Vehicle.”

Fuel Economy

Push and release the UP

or DOWN

arrow button

until the Fuel Economy Menu item is highlighted in the
Instrument Cluster Display.

• There are two sub menu pages, one with Current value

displayed and one without the Current Value displayed:

– Current Fuel Economy (MPG, L/100 km)
– Range To Empty (miles or km)
– Average Fuel Economy (MPG, L/100 km)

– The Max and Min values will correspond to the

particular engine requirements

• Lower end of gauge will be displayed in an amber color

and turn green as Fuel Economy improves.

• Hold OK to reset average fuel economy information.

Trip Info

Push and release the UP

or DOWN

arrow button

until the Trip Menu item is highlighted in the Instru-
ment Cluster Display (Toggle LEFT

or RIGHT

ar-

row button to select Trip A or Trip B). The Trip infor-
mation will display the following:

• Distance
• Average Fuel Economy
• Elapsed Time

Hold the OK button to reset feature information.

Audio

Push and release the UP

or DOWN

arrow button

until the Audio Menu displays in the Instrument Cluster
Display.

278

UNDERSTANDING YOUR INSTRUMENT PANEL

Stored Messages

Push and release the UP

or DOWN

arrow button

until the Messages Menu appears in the Instrument
Cluster Display. This feature shows the number of
stored warning messages. Pushing the RIGHT

ar-

row button will allow you to see what the stored
messages are.

Screen Setup

Push and release the UP

or DOWN

arrow button

until the Screen Setup Menu displays in the Instrument
Cluster Display. Push and release the OK button to
enter the submenus. The Screen Setup feature allows
you to change what information is displayed in the
Instrument Cluster Display as well as the location
where that information is displayed.

Screen Setup Driver Selectable Items

Upper Left

• None
• Compass (default — Base)
• Outside Temp (default — Premium)
• Time

• Range
• Average Economy (L/100km or MPG)
• Current Economy (L/100km or MPG)

Upper Right

• None
• Compass (default — Premium)
• Outside Temp (default — Base)
• Time
• Range
• Average Economy (L/100km or MPG)
• Current Economy (L/100km or MPG)

NOTE:

Defaults will change to Average Economy Upper

Right, Range Upper Left if the proxies for Compass and
Outside Temp are not available

Center

• None
• Compass
• Outside Temp

4

UNDERSTANDING YOUR INSTRUMENT PANEL

279

• Time
• Range
• Average Economy
• Current Economy
• Trip A
• Trip B
• Audio Information
• Menu Title (Default)
• Digital Speedometer

Defaults

• Restore
• Cancel

Odometer

• On (Default)
• Off

Fuel Gauge — Premium

• Standard (Default)

• Range

Vehicle Settings — If Equipped

Push and release the UP

or DOWN

arrow button

until the Vehicle Settings Menu displays in the Instru-
ment Cluster Display. Push OK button to enter the
setting, select from list of settings below, and push the
OK

button to save the setting.

Settings

Translation

Message

Submenu

1

Language

Select

Language

English, Spanish,

French

2

Units Select

Units

U.S., Metric

3

FCW

Warning

FCW

Sensitivity

Near, Far

4

FCW

Braking

FCW Braking

On, Off

5

Parksense

Parksense

Off, Sound Only,

Sound & Display

6

Front

Parksense

Volume

Front

Parksense Vol

Low, Med, High

280

UNDERSTANDING YOUR INSTRUMENT PANEL
