When connecting an external source to the AUX input, be
sure to follow the standard color coding for the VES
jacks:

NOTE:

Certain high-end video games, such as Playsta-

tion3 and XBox360 will exceed the power limit of the
vehicle’s Power Inverter. Refer to the Power Inverter
section in your vehicle’s Owner’s Manual for more
information.

Using The Remote Control

1. Push the MODE button on the Remote Control.

2. While looking at the video screen, highlight VES AUX

1, by either pushing Up/Down/Left/Right buttons or
by repeatedly pushing the MODE button, then push
ENTER on the Remote Control.

Using The Touchscreen Radio Controls

1. Push the MENU button on the radio faceplate.

2. Press the Rear VES button on the touchscreen to

display the Rear VES Controls. If a channel list is

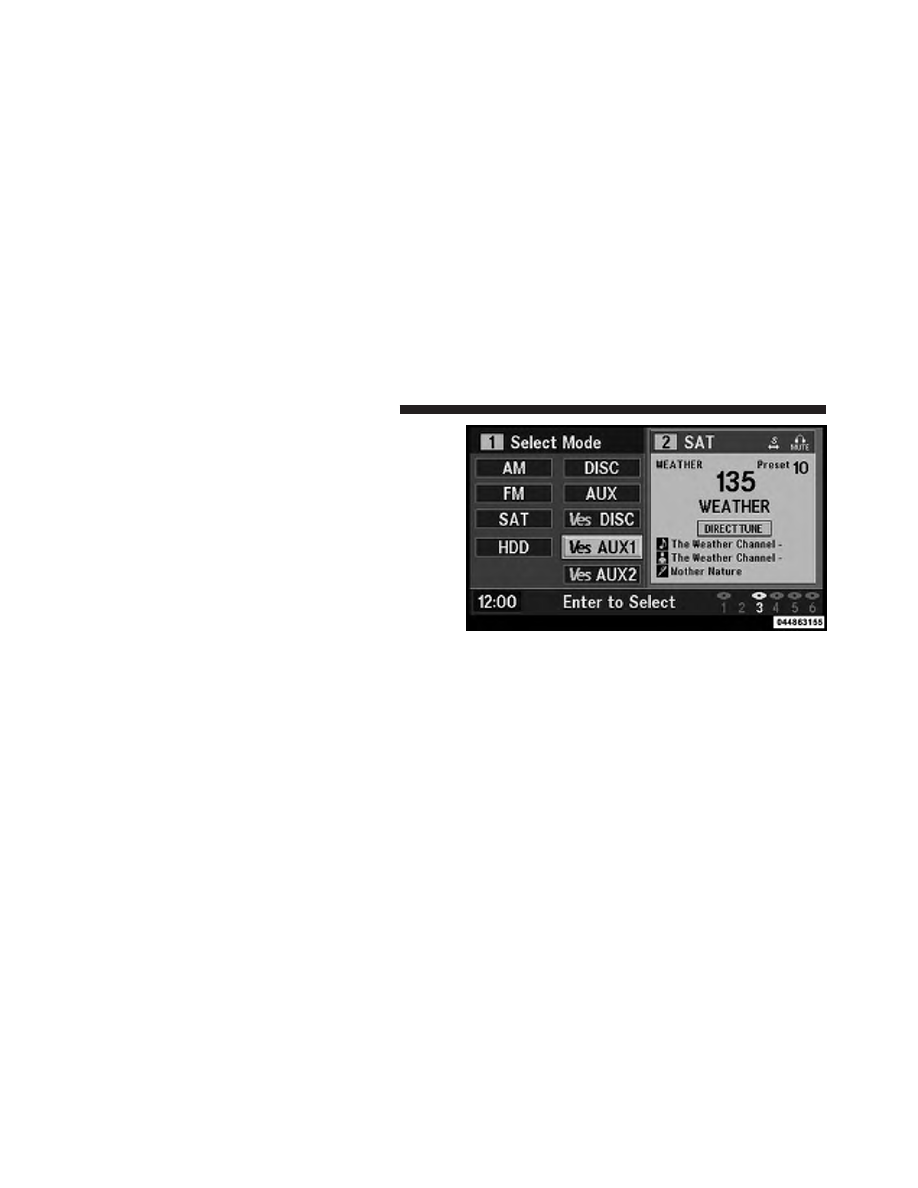

Select VES AUX1 Mode On The VES Screen

412

UNDERSTANDING YOUR INSTRUMENT PANEL

displayed, press the HIDE LIST button on the touch-
screen to display the Rear VES Controls screen.

3. Press the 1 button on the touchscreen and then press

either AUX 1 or AUX 2 in the VES column (depending
which AUX input is used). To exit press the back arrow
button at the top of the touchscreen.

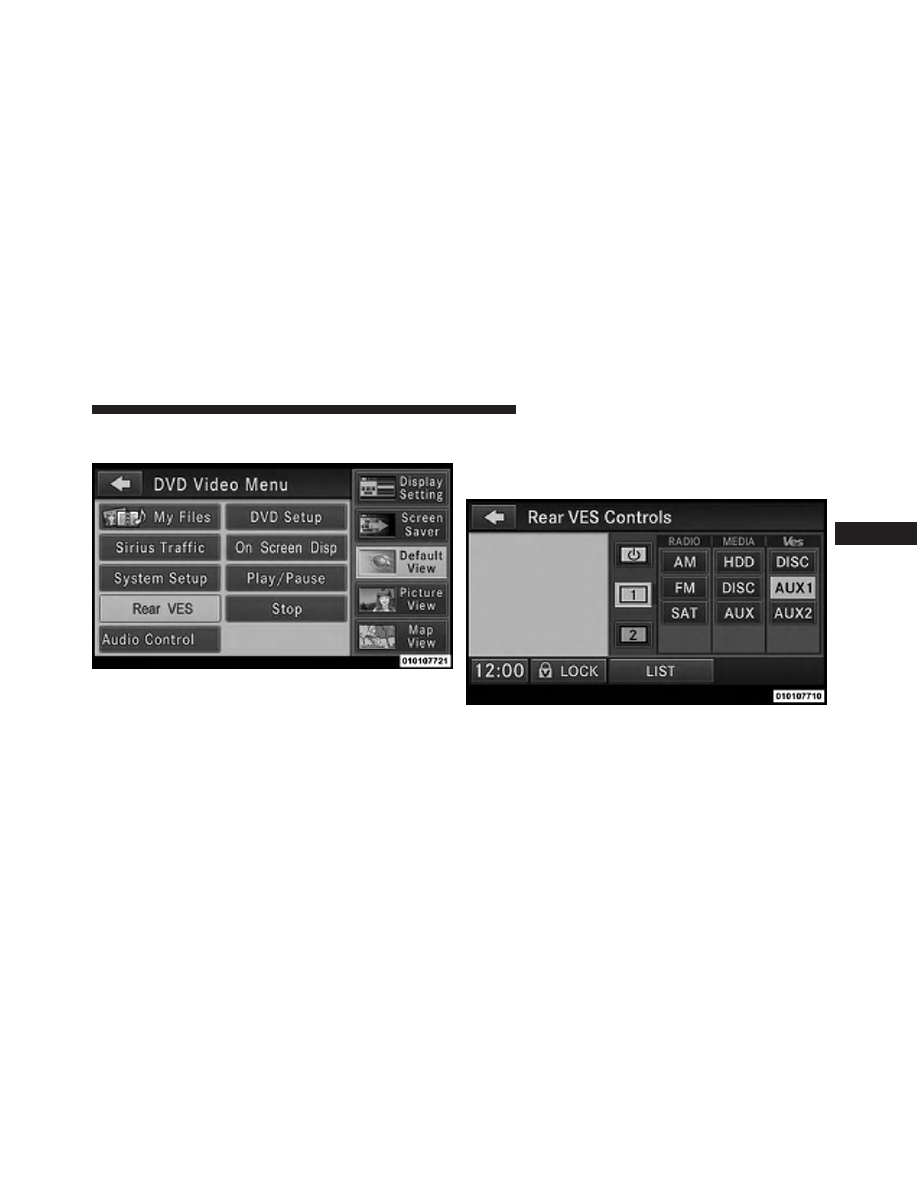

Rear VES Button On The Touchscreen

Select Channel/Screen 1 And AUX 1 In The VES

Column

4

UNDERSTANDING YOUR INSTRUMENT PANEL

413

Listen To An Audio Source On Channel 2 While A
Video Is Playing On Channel 1

Ensure the Remote Control and Headphone switch is on
Channel 2.

Using The Remote Control

1. Push the SOURCE button on the Remote Control and

the Mode Select Screen will display, unless a video is
playing then only a small banner will appear on the
bottom of the screen.

2. While looking at the video screen, either push Up/

Down/Left/Right on the Remote Control to highlight
the desired audio source or repeatedly push the
SOURCE button on the remote until the desired audio
source appears on the screen.

Using The Touchscreen Radio Controls

1. Press the MENU button on the radio faceplate.

2. Press the Rear VES button on the touchscreen to

display the Rear VES Controls. If a channel list is

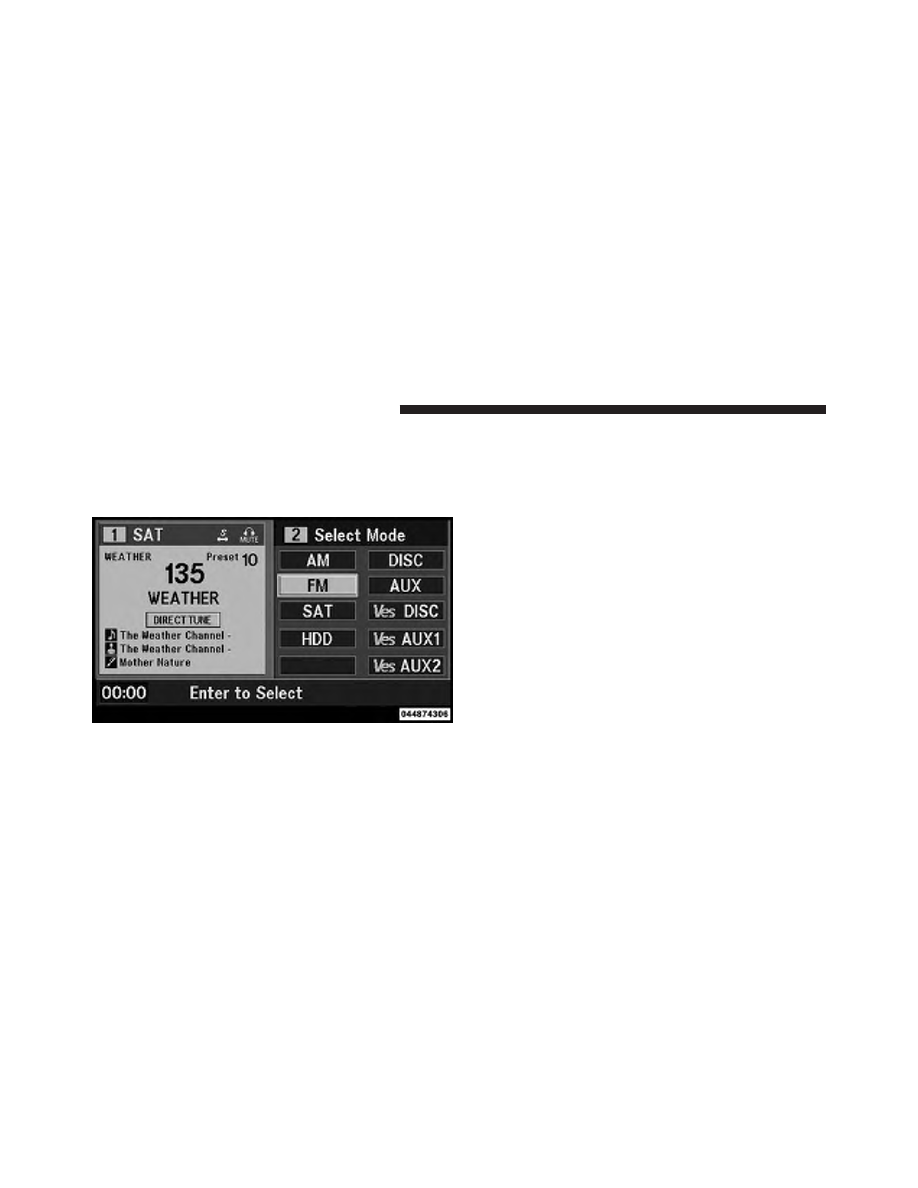

Select FM Mode On The VES Screen

414

UNDERSTANDING YOUR INSTRUMENT PANEL

displayed, press the HIDE LIST button on the touch-
screen to display the Rear VES Controls screen.

3. To listen to an audio source on Channel 2 while a

video is playing on Channel 1, press the 2 button on

the touchscreen and choose an audio source. To exit
press the back arrow button on the touchscreen at the
top left of the left screen.

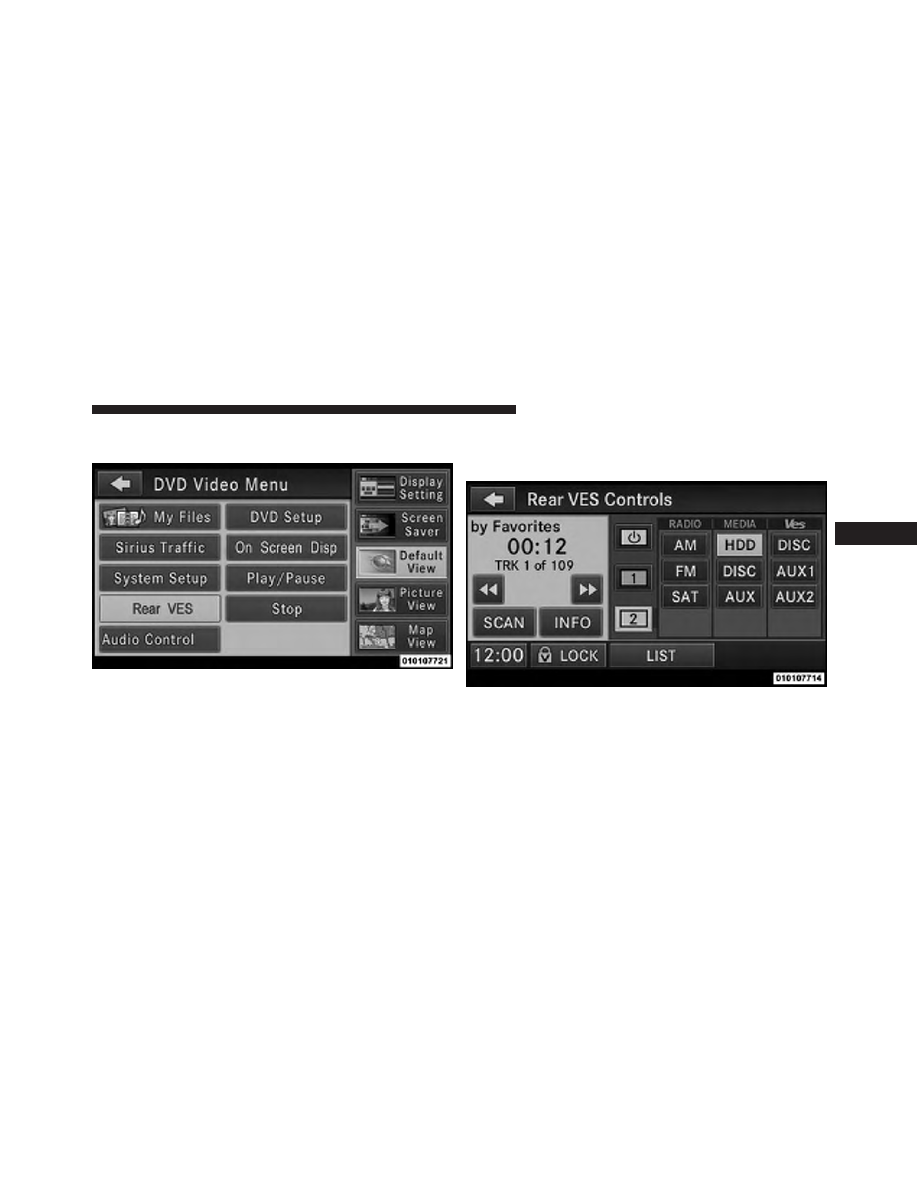

Rear VES Button On The Touchscreen

Select Channel/Screen 2 And HDD In The Media

Column

4

UNDERSTANDING YOUR INSTRUMENT PANEL

415

Dual Video Screen

NOTE:

Typically there are two different ways to operate

the features of the Video Entertainment System (VES).

• The Remote Control
• The Touchscreen Radio (If Equipped)

Play A DVD Using The Touchscreen Radio

NOTE:

Headunit DVD player does not play Blu-ray

Discs.

1. Push the OPEN/CLOSE or LOAD button on the radio

faceplate (Touchscreen).

2. Insert the DVD with the label facing up. The radio

automatically selects the appropriate mode after the
disc is recognized and displays the menu screen or
starts playing the first track.

3. To watch a DVD on Screen 1 for second row passen-

gers, ensure the Remote Control and Headphone
switch is on Channel 1.

4. To watch a DVD on Screen 2 for third row passengers,

ensure the Remote Control and Headphone switch is
on Channel 2.

Using The Remote Control

1. Push the SOURCE button on the Remote Control.

2. While looking at Screen 1 or 2, highlight DISC by

either pushing Up/Down/Left/Right buttons or by
repeatedly pushing the SOURCE button, then push
ENTER/OK.

416

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

• Channel/Screen 1 select mode information is shown

on the left side of the screen.

• Channel/Screen 2 select mode information is shown

on the right side of the screen.

• The VES will retain the last setting when turned off.

Using The Touchscreen Radio Controls

1. Push the MENU button on the radio faceplate.

2. Press the Rear VES button on the touchscreen to

display the Rear VES Controls. If a channel list is
displayed, press the HIDE LIST button on the touch-
screen to display the Rear VES Controls screen.

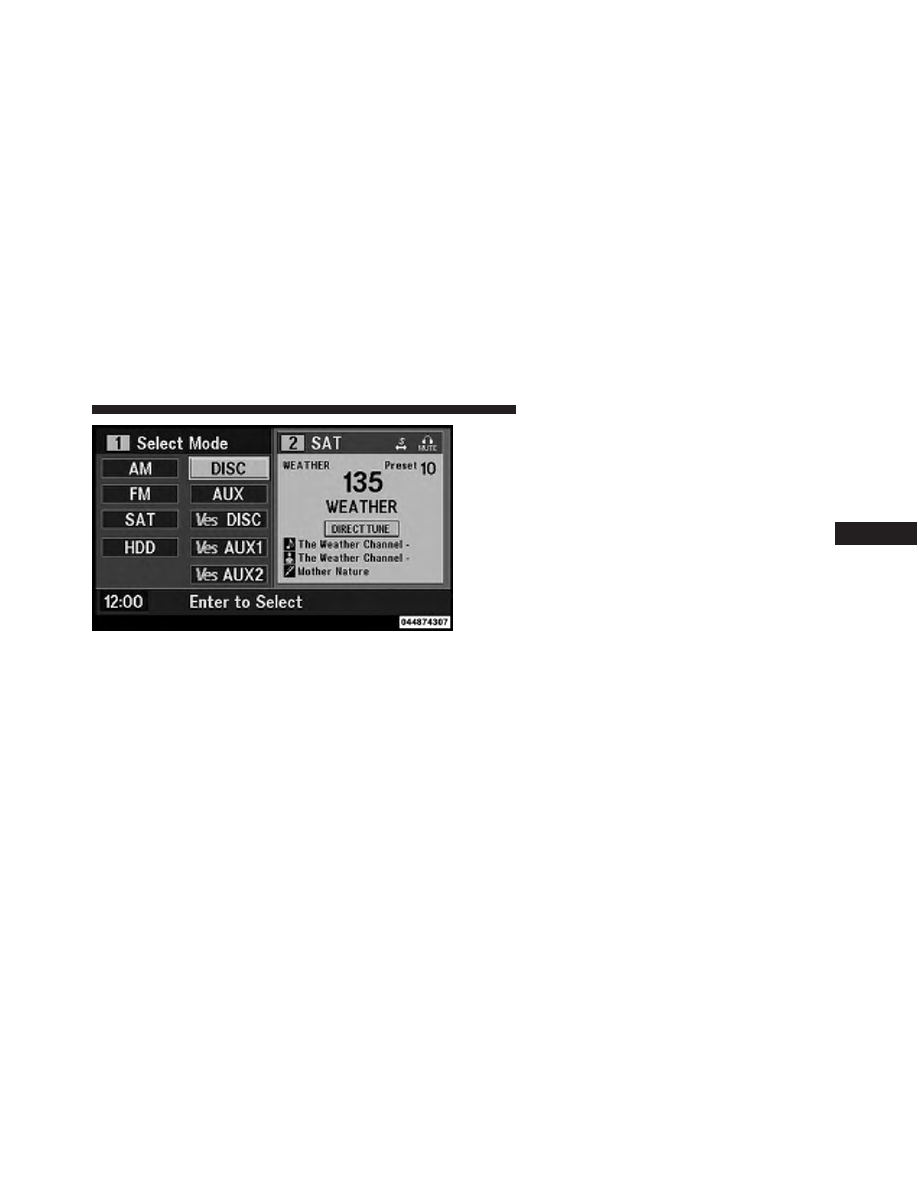

Select DISC Mode On The VES Screen

4

UNDERSTANDING YOUR INSTRUMENT PANEL

417

3. Press the 1 or 2 button on the touchscreen and then the

DISC button on the touchscreen in the MEDIA col-
umn. To exit press the back arrow button at the top left
of the screen.

NOTE:

• To view a DVD on the radio push the RADIO/MEDIA

button on the radio faceplate, then press the DISC tab
button on the touchscreen and then the VIEW VIDEO
button on the touchscreen.

• Viewing a DVD on the Touchscreen radio screen is not

available in all states/provinces. If available, the ve-
hicle must be stopped and the shift lever must be in the
PARK position for vehicles with an automatic trans-
mission. In vehicles with a manual transmission the
parking brake must be engaged.

• Pressing the screen on a Touchscreen radio while a

DVD is playing brings up basic remote control func-
tions for DVD play such as scene selection, Play, Pause,
FF, RW, and Stop. Pressing the X in the upper corner
will turn off the remote control screen functions.

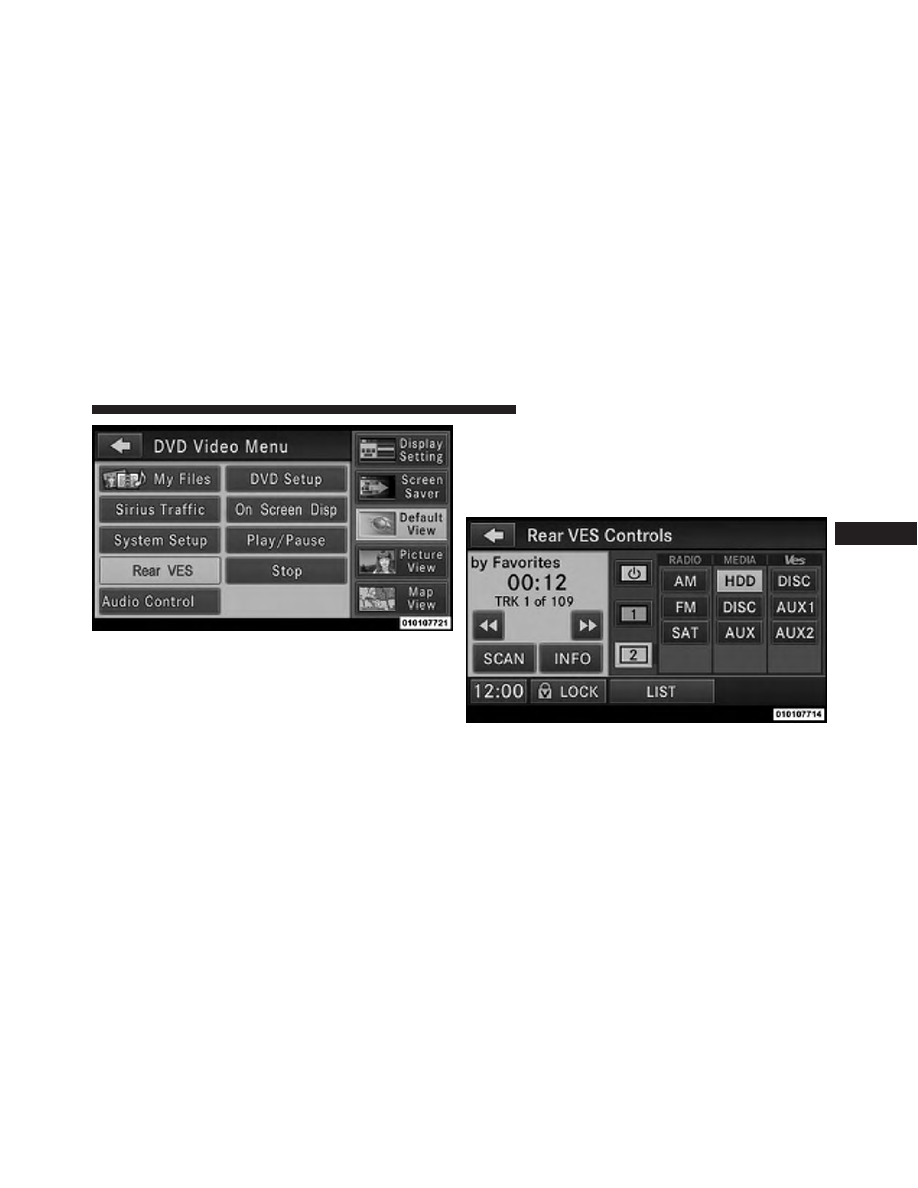

Rear VES Button On The Touchscreen

418

UNDERSTANDING YOUR INSTRUMENT PANEL

Play A DVD Using The VES Player — If Equipped

1. Insert the DVD with the label facing up. The VES

player automatically selects the appropriate mode
after the disc is recognized and starts playing the
DVD.

NOTE:

The VES player has basic DVD control function

such as Menu, Play, Pause, FF, RW and Stop.

2. To watch a DVD on Screen 1 for second row passen-

gers, ensure the Remote Control and Headphone
switch is on Channel 1.

3. To watch a DVD on Screen 2 for third row passengers,

ensure the Remote Control and Headphone switch is
on Channel 2.

Using The Remote Control

1. Push the SOURCE button on the Remote Control.

2. While looking at Screen 1 or 2, highlight VES DISC by

either pushing Up/Down/Left/Right buttons or by
repeatedly pushing the SOURCE button, then push
ENTER/OK on the Remote Control.

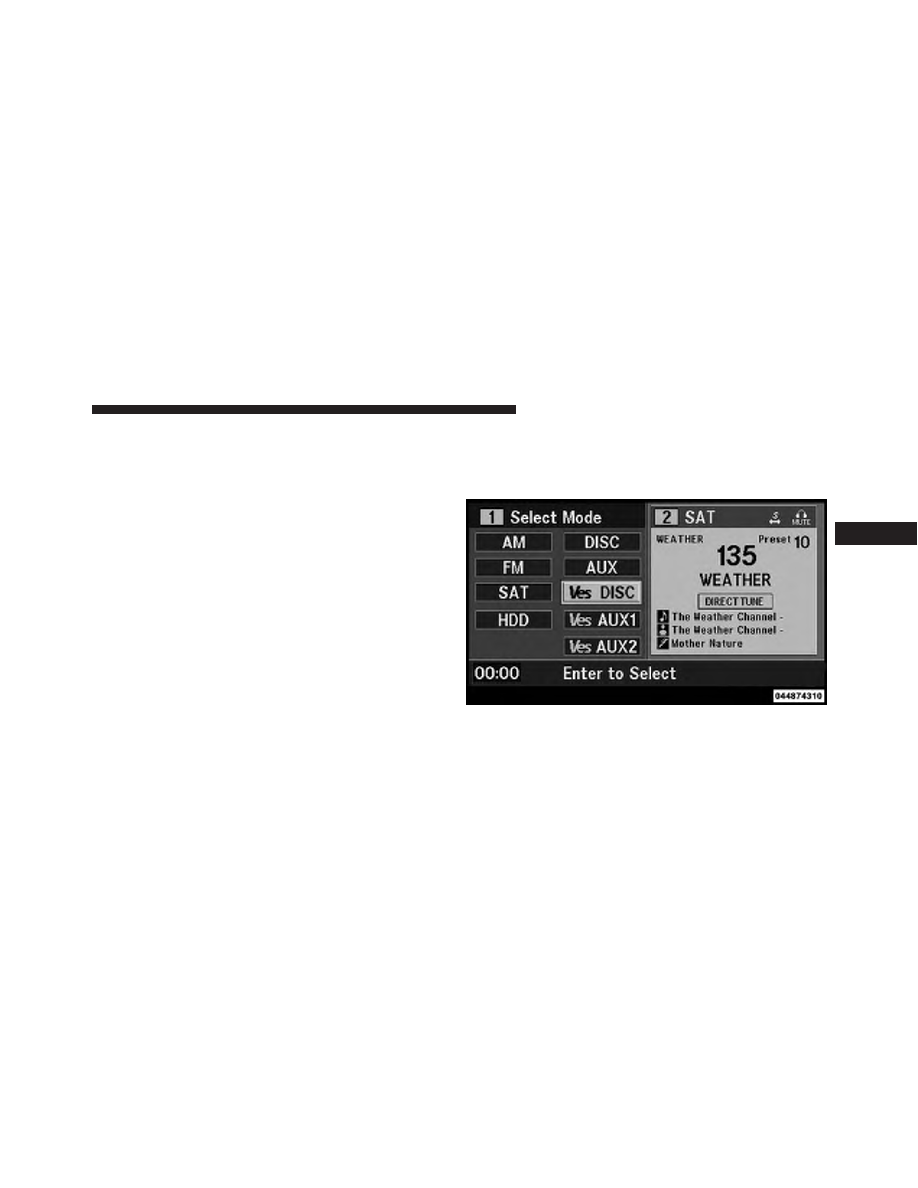

Select VES DISC Mode On The VES Screen

4

UNDERSTANDING YOUR INSTRUMENT PANEL

419

NOTE:

• Channel/Screen 1 select mode information is shown

on the left side of the screen.

• Channel/Screen 2 select mode information is shown

on the right side of the screen.

• The VES will retain the last setting when turned off.

Using The Touchscreen Radio Controls

1. Push the MENU button on the radio faceplate.

2. Press the Rear VES button on the touchscreen to

display the Rear VES Controls. If a channel list is
displayed, press the HIDE LIST button on the touch-
screen to display the Rear VES Controls screen.

3. Press the 1 or 2 button on the touchscreen and then the

DISC button on the touchscreen in the VES column. To
exit press the back arrow button on the touchscreen at
the top left of the screen.

Rear VES Button On The Touchscreen

420

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

• To view a DVD on the radio push the RADIO/MEDIA

button on the radio faceplate, then press the DISC tab
button on the touchscreen and then the VIEW VIDEO
button on the touchscreen.

• Viewing a DVD on the Touchscreen radio screen is not

available in all states/provinces. If available, the ve-
hicle must be stopped and the shift lever must be in the
PARK position for vehicles with an automatic trans-
mission. In vehicles with a manual transmission the
parking brake must be engaged.

Play A Blu-ray Disc Using The Blu-ray Player — If
Equipped

1. Insert the Blu-ray Disc with the label facing up. The

Blu-ray Player automatically selects the appropriate
mode after the disc is recognized and starts playing
the Blu-ray Disc.

NOTE:

The Blu-ray Player has basic control functions

such as Menu, Play, Pause, FF, RW and Stop.

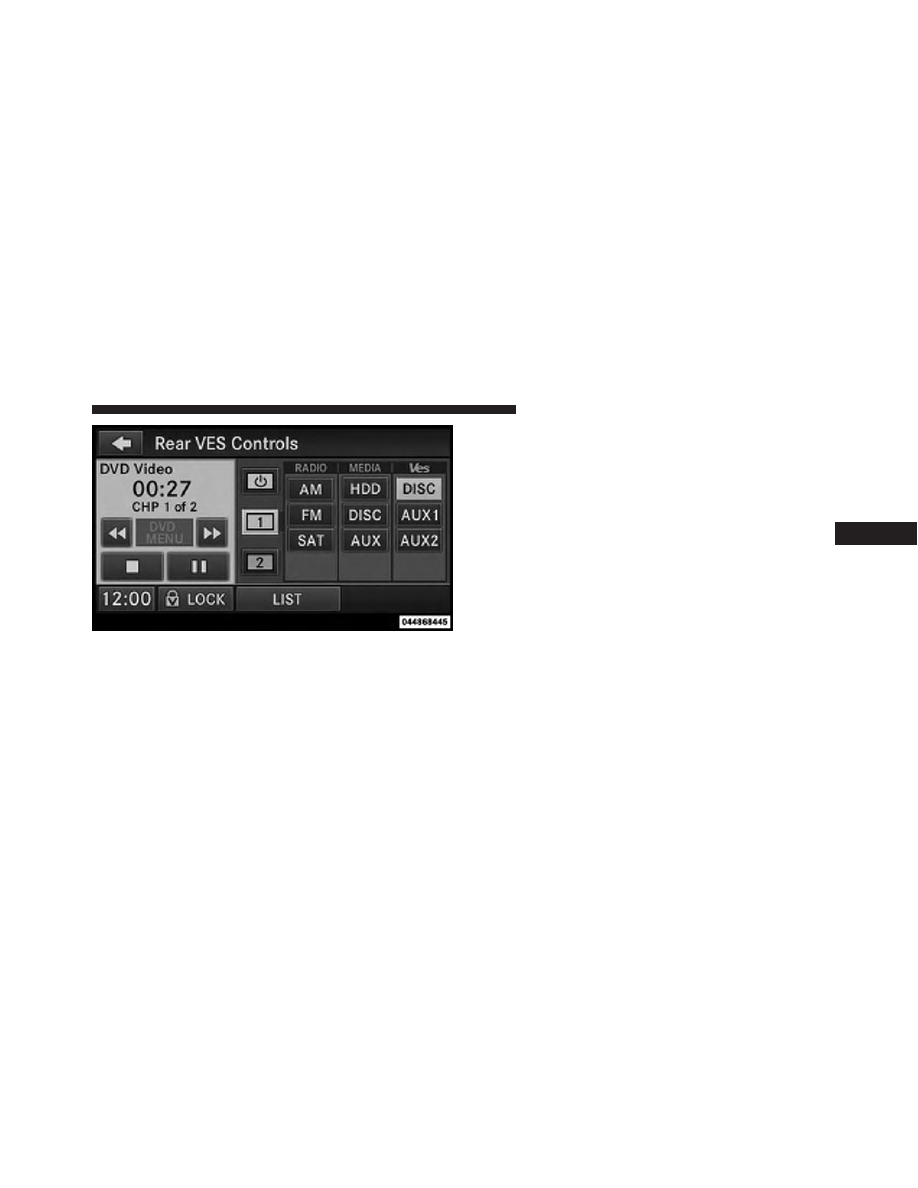

Select Channel/Screen 1 And DISC In The VES Column

4

UNDERSTANDING YOUR INSTRUMENT PANEL

421

2. To watch a Blu-ray Disc on Screen 1 for second row

passengers, ensure the Remote Control and Head-
phone switch is on Channel 1.

3. To watch a Blu-ray Disc on Screen 2 for third row

passengers, ensure the Remote Control and Head-
phone switch is on Channel 2.

Using The Remote Control

1. Push the SOURCE button on the Blu-ray Player Re-

mote Control.

2. While looking at Screen 1 or 2, highlight Blu-ray by

either pushing Up/Down/Left/Right buttons or by
repeatedly pushing the SOURCE button, then push
OK on the Remote Control.

NOTE:

• Channel/Screen 1 select mode information is shown

on the left side of the screen.

• Channel/Screen 2 select mode information is shown

on the right side of the screen.

• The VES will retain the last setting when turned off.

Using The Touchscreen Radio Controls

1. Push the MENU button on the radio faceplate.

2. Press the Rear VES button on the touchscreen to

display the Rear VES Controls. If a channel list is
displayed, press the HIDE LIST button on the touch-
screen to display the Rear VES Controls screen.

422

UNDERSTANDING YOUR INSTRUMENT PANEL

3. Press the 1 or 2 button on the touchscreen and then the

VES Disc button on the touchscreen in the VES col-
umn. To exit press the back arrow button at the top left
of the screen.

NOTE:

• To view a Blu-ray Disc on the radio, push the RADIO/

MEDIA button on the radio faceplate, then press the
VES Disc tab button on the touchscreen and then the
VIEW VIDEO button on the touchscreen.

• Viewing a Blu-ray Disc on the Touchscreen radio

screen is not available in all states/provinces. If avail-
able, the vehicle must be stopped and the shift lever
must be in the PARK position for vehicles with an
automatic transmission. In vehicles with a manual
transmission the parking brake must be engaged.

Listen To An Audio Source While A Video Is
Playing

Ensure the Remote Control and Headphone switch are on
the same channel. If watching a video on Screen 1
(second row), then Channel 2 could be used for audio. If
watching a video on Screen 2 (third row), then Channel 1
could be used for audio.

Using The Remote Control

1. Push the SOURCE button on the Remote Control and

the Mode Select Screen will display, unless a video is
playing then only a small banner will appear on the
bottom of the screen.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

423

2. While looking at the video screen, either push Up/

Down/Left/Right on the Remote Control to highlight
the desired audio source or repeatedly push the
SOURCE button on the remote until the desired audio
source appears on the screen.

Using The Touchscreen Radio Controls

1. Push the MENU button on the radio faceplate.

2. Press the Rear VES button on the touchscreen to

display the Rear VES Controls. If a channel list is
displayed, press the HIDE LIST button on the touch-
screen to display the Rear VES Controls screen.

Select FM Mode On The VES Screen

424

UNDERSTANDING YOUR INSTRUMENT PANEL

3. To listen to an audio source on Channel 2 while a

video is playing on Channel 1, press the 2 button on
the touchscreen and choose an audio source. To exit
press the back arrow button at the top left of the left
screen.

Rear VES Button On The Touchscreen

Select Channel/Screen 2 And HDD In The Media

Column

4

UNDERSTANDING YOUR INSTRUMENT PANEL

425

Important Notes For Dual Video Screen System

• VES is able to transmit two channels of stereo audio

and video simultaneously.

• The Blu-ray Disc Player can play CDs, DVDs and

Blu-ray Discs.

• The DVD Player can play CDs and DVDs.
• In split screen mode the left side equates to Channel 1

and the right side equates to Channel 2.

• Selecting a video source on Channel 1, the video

source will display on the second row screen or Screen
1 and can be heard on Channel 1.

• Selecting a video source on Channel 2, the video

source will display on the third row screen or Screen 2
and can be heard on Channel 2.

• The 2nd row screen and 3rd row screen of the Video

Entertainment System can play two separate discs by
utilizing the touchscreen radio DVD player and Blu-
ray Disc Player.

• Audio can be heard through the headphones even

when the screen(s) are closed.

426

UNDERSTANDING YOUR INSTRUMENT PANEL

VES Remote Control — If Equipped

Controls And Indicators

1. Power – Turns the screen and wireless headphone

transmitter for the selected Channel on or off. To hear
audio while the screen is closed, push the Power
button to turn the headphone transmitter on.

2. Channel Selector Indicators – When a button is

pushed, the currently affected channel or channel
button is illuminated momentarily.

3. Light – Turns the remote control backlighting on or off.

The remote backlighting turns off automatically after
five seconds.

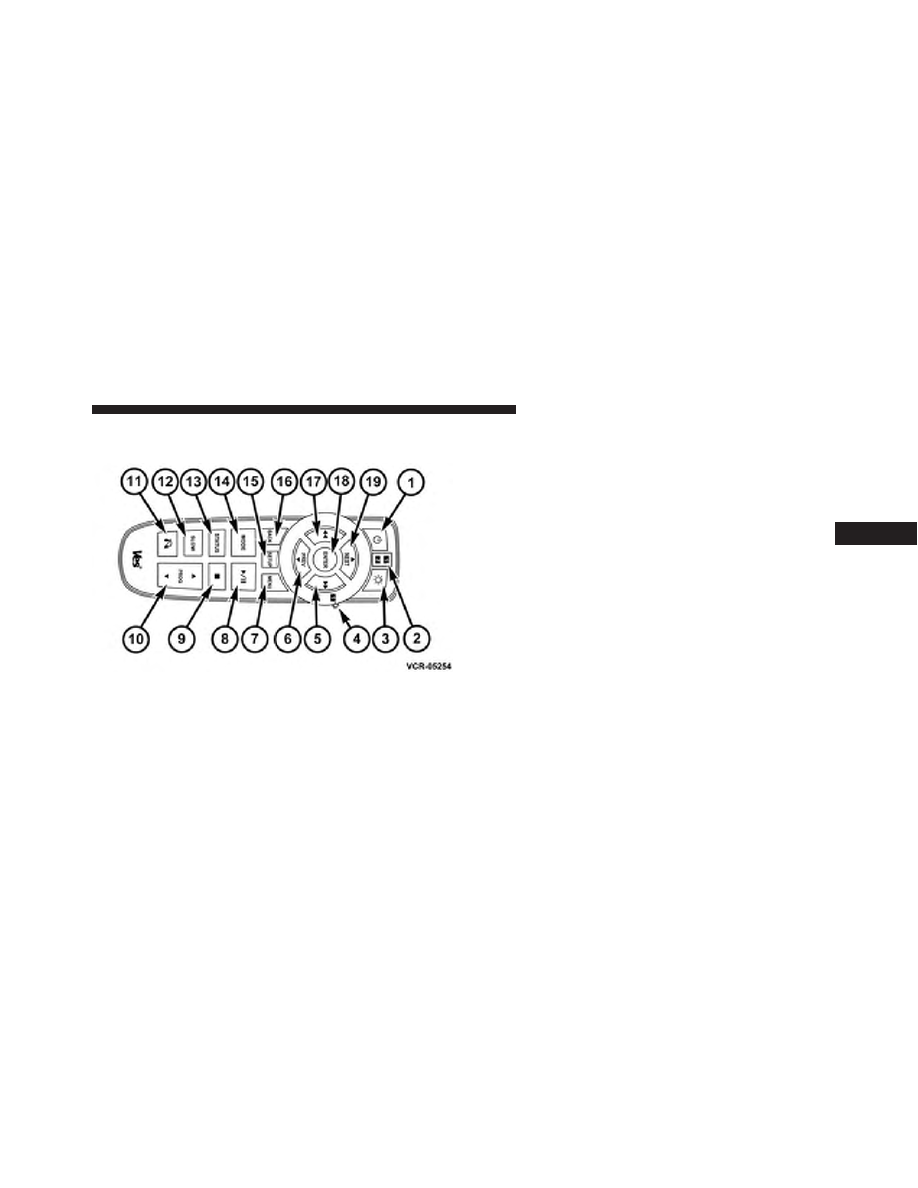

VES Remote Control

4

UNDERSTANDING YOUR INSTRUMENT PANEL

427
