▫ VES Remote Control — If Equipped . . . . . . . .424
▫ Blu-ray Player Remote Control — If Equipped .427
▫ Remote Control Storage . . . . . . . . . . . . . . . . .429
▫ Locking The Remote Control . . . . . . . . . . . . .430
▫ Replacing The Remote Control Batteries. . . . . .430
▫ Headphones Operation . . . . . . . . . . . . . . . . .430
▫ Blu-ray Headphones Operation . . . . . . . . . . . .431
▫ Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . .432
▫ Replacing The Headphone Batteries. . . . . . . . .433
▫ Unwired Stereo Headphone Lifetime Limited

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . .434

▫ System Information . . . . . . . . . . . . . . . . . . . .435
▫ Shared Modes . . . . . . . . . . . . . . . . . . . . . . . .435

▫ Information Mode Display . . . . . . . . . . . . . . .436
▫ Numeric Keypad Menu . . . . . . . . . . . . . . . . .437
▫ Station List Menu . . . . . . . . . . . . . . . . . . . . .438
▫ Disc Menu . . . . . . . . . . . . . . . . . . . . . . . . . .438
▫ Display Settings. . . . . . . . . . . . . . . . . . . . . . .439
▫ Listening To Audio With The Screen Closed . . .440
▫ Disc Formats . . . . . . . . . . . . . . . . . . . . . . . . .440
▫ Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . .445
▫ Product Agreement . . . . . . . . . . . . . . . . . . . .450

䡵 STEERING WHEEL AUDIO CONTROLS — IF

EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . . . .453

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . .454
▫ CD Player. . . . . . . . . . . . . . . . . . . . . . . . . . .455

316

UNDERSTANDING YOUR INSTRUMENT PANEL

䡵 CD/DVD/Blu-ray Disc MAINTENANCE . . . . .455
䡵 RADIO OPERATION AND MOBILE PHONES . .456

▫ General Information . . . . . . . . . . . . . . . . . . .456

䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . .456

▫ Manual Heating And Air Conditioning System —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . .456

▫ Rear Manual Climate Control — If Equipped . .462
▫ Automatic Temperature Control (ATC) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . .464

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . .475

4

UNDERSTANDING YOUR INSTRUMENT PANEL

317

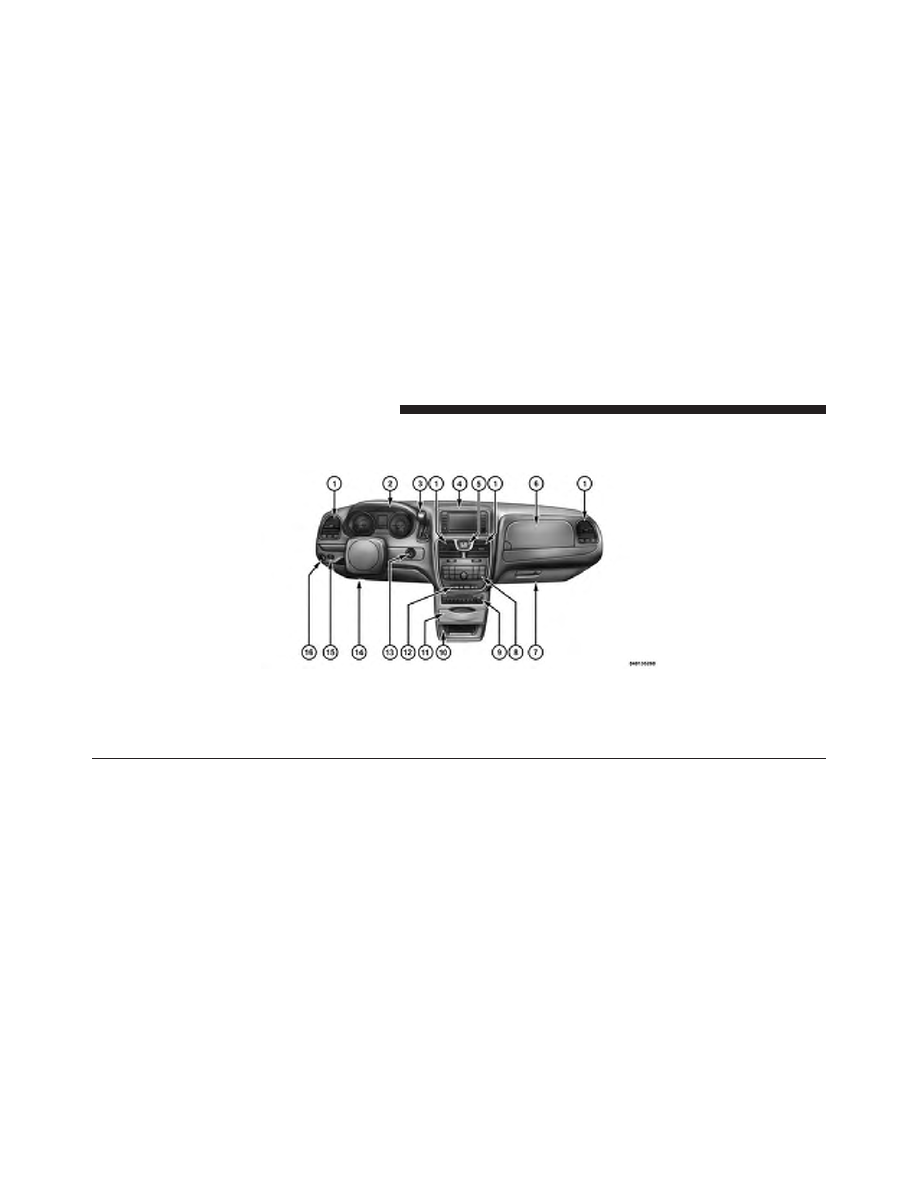

INSTRUMENT PANEL FEATURES

1 — Air Vents

5 — Analog Clock

9 — DVD – If Equipped

13 — Ignition Switch

2 — Instrument Cluster

6 — Upper Glove Compartment 10 — Storage Bin

14 — Hood Release

3 — Shift Lever

7 — Lower Glove Compart-
ment

11 — Cup Holders

15 — Dimmer Switch

4 — Radio

8 — Climate Controls

12 — Switch Bank

16 — Headlight Switch

318

UNDERSTANDING YOUR INSTRUMENT PANEL

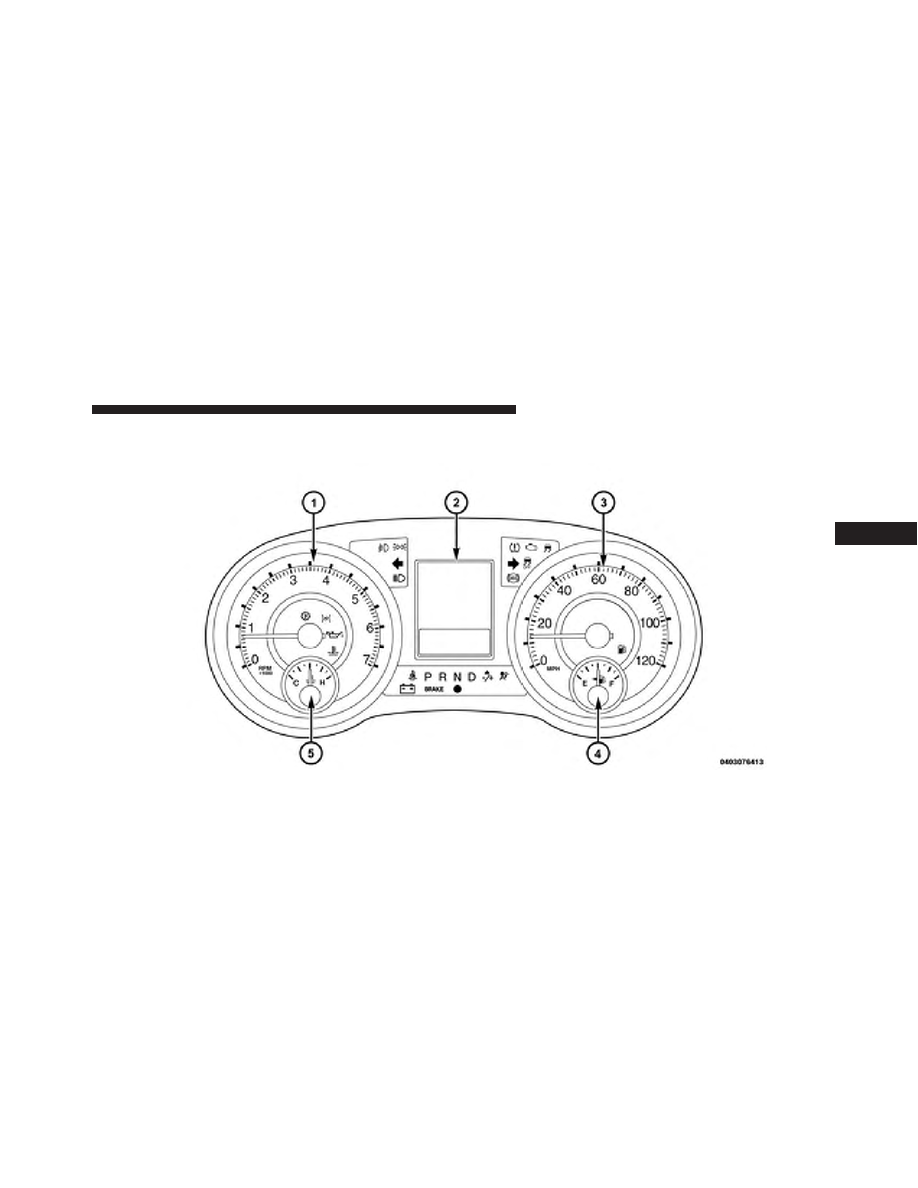

INSTRUMENT CLUSTER — BASE

4

UNDERSTANDING YOUR INSTRUMENT PANEL

319

1. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Odometer Display/Electronic Vehicle Information

Center (EVIC) — If Equipped

Odometer Display / Trip Odometer Display

The odom-

eter display shows the total distance the vehicle has been
driven.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. If your
odometer needs to be repaired or serviced, the repair
technician should leave the odometer reading the same
as it was before the repair or service. If s/he cannot do so,
then the odometer must be set at zero, and a sticker must
be placed in the door jamb stating what the mileage was
before the repair or service. It is a good idea for you to

make a record of the odometer reading before the repair/
service, so that you can be sure that it is properly reset, or
that the door jamb sticker is accurate if the odometer
must be reset at zero.

This also displays Trip A and Trip B, DTE, MPG or
L/100km, OAT (Outside Air Temperature) information to
Base Cluster, use STEP and RESET button (on steering
wheel) to access or reset the display.

Message Display Area

When the appropriate conditions exist, the following
odometer messages will display:

door

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Door Ajar

gATE

. . . . . . . . . . . . . . . . . . . . . . . . . . Liftgate Ajar

LoW tirE

. . . . . . . . . . . . . . . . . . . . Low Tire Pressure

320

UNDERSTANDING YOUR INSTRUMENT PANEL

gASCAP

. . . . . . . . . . . . . . . . . . . . . . Fuel Cap Fault

noFUSE

. . . . . . . . . . . . . . . . . . . . . . . . . . Fuse Fault

CHAngE OIL

. . . . . . . . . . . . . . Oil Change Required

LoCOOL

. . . . . . . . . . . . . . . . . . . . . . . Low Coolant

NOTE:

Some of the above warnings will be displayed in

the Electronic Vehicle Information Center Display Area
located in the instrument cluster.

Refer to ”Electronic Vehicle Information Center (EVIC) —
If Equipped” in this section for further information.

LoW tirE

When the appropriate condition exists, the odometer
display will toggle between LoW and tirE for three
cycles.

gASCAP

If the vehicle diagnostic system determines that the fuel
filler cap is loose, improperly installed, or damaged, a
“gASCAP” message will display in the odometer display
area. Tighten the fuel filler cap properly and push the
STEP button on the steering wheel to turn off the
message. If the problem continues, the message will
appear the next time the vehicle is started.

noFUSE

If the vehicle diagnostic system determines that the
Ignition Off Draw (IOD) fuse is improperly installed, or
damaged, a “noFUSE” message will display in the odom-
eter display area. Refer to “Fuses” in “Maintaining Your
Vehicle” for further information on fuses and fuse loca-
tions.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

321

CHAngE OIL

Your vehicle is equipped with an engine oil change
indicator system. The odometer display will toggle be-
tween CHAngE and Oil for approximately 12 seconds,
after a single chime has sounded, to indicate the next
scheduled oil change interval. The engine oil change
indicator system is duty cycle-based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To reset the oil change indicator system (after
performing the scheduled maintenance), perform the
following steps.

1. Turn the ignition switch to the ON/RUN position (do
not start the engine).

2. Fully push the accelerator pedal, slowly, three times
within 10 seconds.

3. Turn the ignition switch to the OFF position.

NOTE:

If the indicator message illuminates when you

start the engine, the oil change indicator system did not
reset. If necessary, repeat these steps.

Electronic Vehicle Information Center (EVIC) — If
Equipped

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster. Refer to “Electronic Vehicle Informa-
tion Center (EVIC)” in this section for further informa-
tion.

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the ignition switch is in the ON/RUN position

322

UNDERSTANDING YOUR INSTRUMENT PANEL

The fuel pump symbol points to the side of the
vehicle where the fuel door is located.

5. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather or up moun-
tain grades. It should not be allowed to exceed the
upper limits of the normal operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads

(Continued)

CAUTION! (Continued)

“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H” and you hear continuous chimes,
turn the engine off immediately and call an autho-
rized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle”. Follow the warnings under the Cooling
System Pressure Cap paragraph.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

323

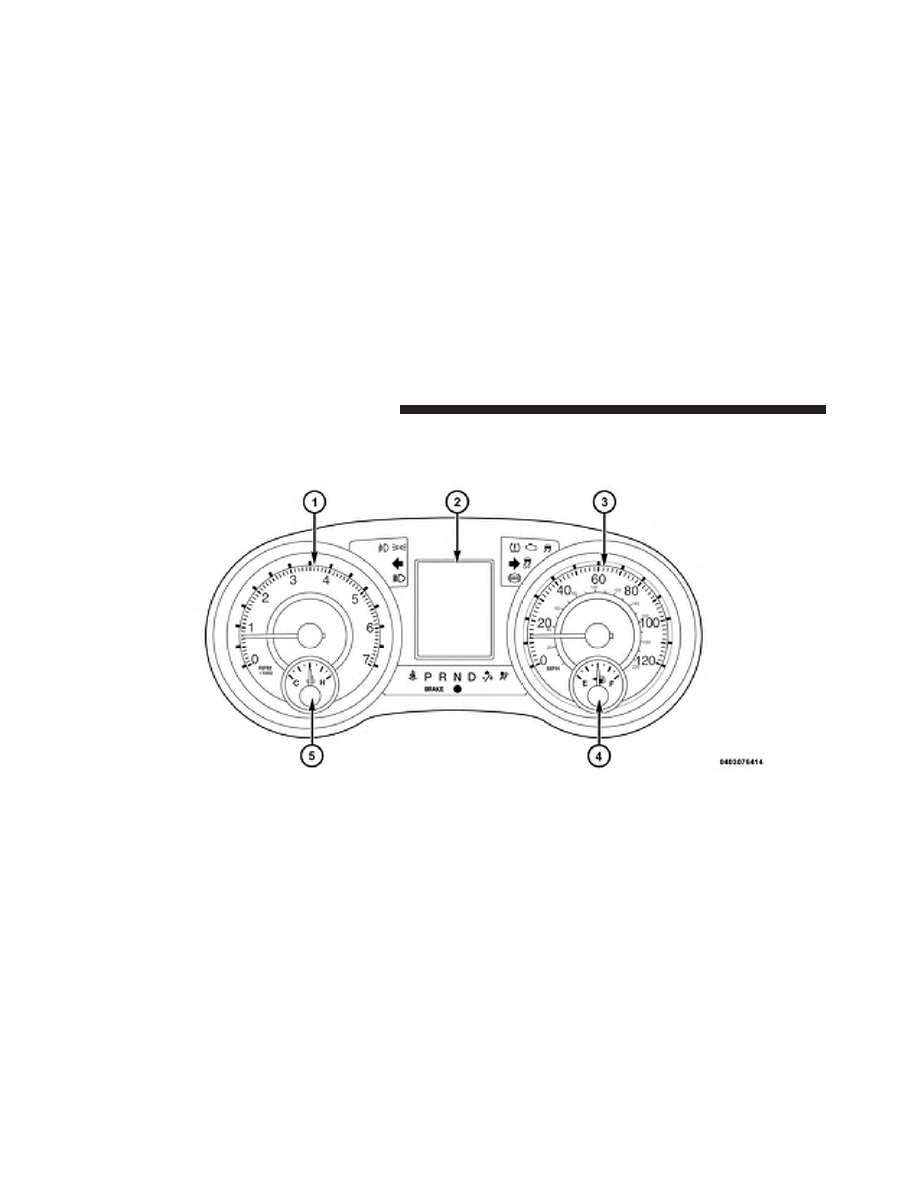

INSTRUMENT CLUSTER — PREMIUM

324

UNDERSTANDING YOUR INSTRUMENT PANEL

1. Tachometer

• This gauge measures engine revolutions per minute

(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Electronic Vehicle Information Center (EVIC) — If

Equipped / Odometer Display / Trip Odometer Dis-
play

Electronic Vehicle Information Center (EVIC) — If
Equipped

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster. Refer to “Electronic Vehicle Informa-
tion Center (EVIC)” in this section for further informa-
tion.

Odometer Display / Trip Odometer Display

The odom-

eter display shows the total distance the vehicle has been
driven.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. If your
odometer needs to be repaired or serviced, the repair
technician should leave the odometer reading the same
as it was before the repair or service. If s/he cannot do so,
then the odometer must be set at zero, and a sticker must
be placed in the door jamb stating what the mileage was
before the repair or service. It is a good idea for you to
make a record of the odometer reading before the repair/
service, so that you can be sure that it is properly reset, or
that the door jamb sticker is accurate if the odometer
must be reset at zero.

This also displays Trip A and Trip B, DTE, MPG or
L/100km, OAT (Outside Air Temperature) information to
Base Cluster, use STEP and RESET button (on steering
wheel) to access or reset the display.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

325

Message Display Area

When the appropriate conditions exist, the following
odometer messages will display:

door

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Door Ajar

gATE

. . . . . . . . . . . . . . . . . . . . . . . . . . Liftgate Ajar

LoW tirE

. . . . . . . . . . . . . . . . . . . . Low Tire Pressure

gASCAP

. . . . . . . . . . . . . . . . . . . . . . Fuel Cap Fault

noFUSE

. . . . . . . . . . . . . . . . . . . . . . . . . . Fuse Fault

CHAngE OIL

. . . . . . . . . . . . . . Oil Change Required

LoCOOL

. . . . . . . . . . . . . . . . . . . . . . . Low Coolant

NOTE:

Some of the above warnings will be displayed in

the Electronic Vehicle Information Center Display Area
located in the instrument cluster.

Refer to ”Electronic Vehicle Information Center (EVIC) —
If Equipped” in this section for further information.

LoW tirE

When the appropriate condition exists, the odometer
display will toggle between LoW and tirE for three
cycles.

gASCAP

If the vehicle diagnostic system determines that the fuel
filler cap is loose, improperly installed, or damaged, a
“gASCAP” message will display in the odometer display
area. Tighten the fuel filler cap properly and push the
STEP button on the steering wheel to turn off the
message. If the problem continues, the message will
appear the next time the vehicle is started.

326

UNDERSTANDING YOUR INSTRUMENT PANEL

noFUSE

If the vehicle diagnostic system determines that the
Ignition Off Draw (IOD) fuse is improperly installed, or
damaged, a “noFUSE” message will display in the odom-
eter display area. Refer to “Fuses” in “Maintaining Your
Vehicle” for further information on fuses and fuse loca-
tions.

CHAngE OIL

Your vehicle is equipped with an engine oil change
indicator system. The odometer display will toggle be-
tween CHAngE and Oil for approximately 12 seconds,
after a single chime has sounded, to indicate the next
scheduled oil change interval. The engine oil change
indicator system is duty cycle-based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN

position. To reset the oil change indicator system (after
performing the scheduled maintenance), perform the
following steps.

1. Turn the ignition switch to the ON/RUN position (do
not start the engine).

2. Fully push the accelerator pedal, slowly, three times
within 10 seconds.

3. Turn the ignition switch to the OFF position.

NOTE:

If the indicator message illuminates when you

start the engine, the oil change indicator system did not
reset. If necessary, repeat these steps.

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the ignition switch is in the ON/RUN position

4

UNDERSTANDING YOUR INSTRUMENT PANEL

327

The fuel pump symbol points to the side of the
vehicle where the fuel door is located.

5. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather or up moun-
tain grades. It should not be allowed to exceed the
upper limits of the normal operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle

(Continued)

CAUTION! (Continued)

with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H” and you hear continuous chimes,
turn the engine off immediately and call an autho-
rized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle”. Follow the warnings under the Cooling
System Pressure Cap paragraph.

328

UNDERSTANDING YOUR INSTRUMENT PANEL

WARNING AND INDICATOR LIGHTS

IMPORTANT:

The warning light switches on in the

instrument panel together with a dedicated message
and/or acoustic signal when applicable. These indica-
tions are indicative and precautionary and as such must

not be considered as exhaustive and/or alternative to the
information contained in the Owner Manual, which you
are advised to read carefully in all cases. Always refer to
the information in this chapter in the event of a failure
indication.

Red Telltale Indicator Lights

Air Bag Warning Light

Red Telltale

Light

What It Means

Air Bag Warning Light
This light will turn on for four to eight seconds as a bulb check when the ignition switch is
first turned to ON/RUN. If the light is either not on during starting, stays on, or turns on
while driving, have the system inspected at an authorized dealer as soon as possible. Refer
to “Occupant Restraints” in “Things To Know Before Starting Your Vehicle” for further infor-
mation.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

329

Seat Belt Reminder Warning Light

Red Telltale

Light

What It Means

Seat Belt Reminder Warning Light
When the ignition switch is first turned to ON/RUN, this light will turn on for four to eight
seconds as a bulb check. During the bulb check, if the driver’s seat belt is unbuckled, a
chime will sound. After the bulb check or when driving, if the driver seat belt remains un-
buckled, the Seat Belt Reminder Light will flash or remain on continuously. Refer to “Occu-
pant Restraints” in “Things To Know Before Starting Your Vehicle” for further information.

330

UNDERSTANDING YOUR INSTRUMENT PANEL

Brake Warning Light

Red Telltale

Light

What It Means

Brake Warning Light
This light monitors various brake functions, including brake fluid level and parking brake
application. If the brake light turns on it may indicate that the parking brake is applied,
that the brake fluid level is low, or that there is a problem with the anti-lock brake system
reservoir.
If the light remains on when the parking brake has been disengaged, and the fluid level is
at the full mark on the master cylinder reservoir, it indicates a possible brake hydraulic sys-
tem malfunction or that a problem with the Brake Booster has been detected by the Anti-
Lock Brake System (ABS) / Electronic Stability Control (ESC) system. In this case, the light
will remain on until the condition has been corrected. If the problem is related to the brake
booster, the ABS pump will run when applying the brake, and a brake pedal pulsation may
be felt during each stop.
The dual brake system provides a reserve braking capacity in the event of a failure to a por-
tion of the hydraulic system. A leak in either half of the dual brake system is indicated by

4

UNDERSTANDING YOUR INSTRUMENT PANEL

331
