Chrysler 200 Convertible (2013 year). Manual - part 23





NOTE:

• The TPMS is not intended to replace normal tire care

and maintenance, or to provide warning of a tire
failure or condition.

• The TPMS should not be used as a tire pressure gauge

while adjusting your tire pressure.

• Driving on a significantly under-inflated tire causes

the tire to overheat and can lead to tire failure.
Under-inflation also reduces fuel efficiency and tire
tread life, and may affect the vehicle’s handling and
stopping ability.

• The TPMS is not a substitute for proper tire mainte-

nance, and it is the driver’s responsibility to maintain
correct tire pressure using an accurate tire pressure
gauge, even if under-inflation has not reached the level
to trigger illumination of the “Tire Pressure Monitor-
ing Telltale Light.”

• Seasonal temperature changes will affect tire pressure,

and the TPMS will monitor the actual tire pressure in
the tire.

Base System

The Tire Pressure Monitor System (TPMS) uses wireless
technology with wheel rim mounted electronic sensors to
monitor tire pressure levels. Sensors, mounted to each
wheel as part of the valve stem, transmit tire pressure
readings to the Receiver Module.

NOTE:

It is particularly important for you to check the

tire pressure in all of the tires on your vehicle monthly
and to maintain the proper pressure.

The TPMS consists of the following components:

• Receiver Module
• Four Tire Pressure Monitoring Sensors
• Tire Pressure Monitoring Telltale Light

364

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tire Pressure Monitoring Low Pressure Warnings

The “Tire Pressure Monitoring Telltale Light” will
illuminate in the instrument cluster, a

⬙LOW

TIRE

⬙ message will be displayed for a minimum of five

seconds and a chime will sound when tire pressure is low
in one or more of the four active road tires. Should this
occur, you should stop as soon as possible, check the
inflation pressure of each tire on your vehicle, and inflate
each tire to the vehicle’s recommended cold placard
pressure value. Once the system receives the updated tire
pressures, the system will automatically update and the
“Tire Pressure Monitoring Telltale Light” and

⬙LOW

TIRE

⬙ message will turn off. The vehicle may need to be

driven for up to 20 minutes above 15 mph (24 km/h) in
order for the TPMS to receive this information.

Check TPMS Warning

The “Tire Pressure Monitoring Telltale Light” will flash
on and off for 75 seconds and then remain on solid when
a system fault is detected. The system fault will also
sound a chime. If the ignition key is cycled, this sequence
will repeat, providing the system fault still exists. The
“Tire Pressure Monitoring Telltale Light” will turn off
when the fault condition no longer exists. A system fault
can occur due to any of the following:

1. Jamming due to electronic devices or driving next to

facilities emitting the same Radio Frequencies as the
TPM sensors.

2. Installing some form of aftermarket window tinting

that affects radio wave signals.

3. Lots of snow or ice around the wheels or wheel

housings.

4. Using tire chains on the vehicle.

5

STARTING AND OPERATING

365

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. Using wheels/tires not equipped with TPM sensors.

NOTE:

1. The compact spare tire (if equipped) does not have a

tire pressure monitoring sensor. Therefore, the TPMS
will not monitor the pressure in the compact spare tire.

2. If you install the compact spare tire in place of a road

tire that has a pressure below the low-pressure warn-
ing limit, upon the next ignition key cycle, a chime will
sound and the “Tire Pressure Monitoring Telltale
Light” will turn ON and a

⬙LOW TIRE⬙ message will

be displayed for a minimum of five seconds.

3. After driving the vehicle for up to 20 minutes above

15 mph (24 km/h), the “Tire Pressure Monitoring
Telltale Light” will flash on and off for 75 seconds and
then remain on solid.

4. For each subsequent ignition key cycle, a chime will

sound and the “Tire Pressure Monitoring Telltale
Light” will flash on and off for 75 seconds and then
remain on solid.

5. Once you repair or replace the original road tire, and

reinstall it on the vehicle in place of the compact spare,
the TPMS will update automatically and the “Tire
Pressure Monitoring Telltale Light” will turn OFF, as
long no tire pressure is below the low-pressure warn-
ing limit in any of the four active road tires. The
vehicle may need to be driven for up to 20 minutes
above 15 mph (24 km/h) in order for the TPMS to
receive this information.

Premium System – If Equipped

The Tire Pressure Monitor System (TPMS) uses wireless
technology with wheel rim mounted electronic sensors to

366

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

monitor tire pressure levels. Sensors, mounted to each
wheel as part of the valve stem, transmit tire pressure
readings to the Receiver Module.

NOTE:

It is particularly important for you to check the

tire pressure in all of the tires on your vehicle monthly
and to maintain the proper pressure.

The TPMS consists of the following components:

• Receiver Module
• Four Tire Pressure Monitoring Sensors
• Three Trigger Modules (mounted in three of the four

wheel-wells)

• Various Tire Pressure Monitoring System Messages,

which display in the Electronic Vehicle Information
Center (EVIC)

• Tire Pressure Monitoring Telltale Light

Tire Pressure Monitoring Low Pressure Warnings

The “Tire Pressure Monitoring Telltale Light” will
illuminate in the instrument cluster and a chime

will sound when tire pressure is low in one or more of the
four active road tires. In addition, the Electronic Vehicle
Information Center (EVIC) will display a graphic show-
ing the pressure values of each tire with the low tire
pressure values flashing.

Should this occur, you should stop as soon as possible,
and inflate all tires with low pressure (those flashing in
the EVIC graphic) to the vehicle’s recommended cold
placard pressure value. Once the system receives the
updated tire pressures, the system will automatically
update, the graphic display in the EVIC will stop flash-
ing, and the “Tire Pressure Monitoring Telltale Light”

5

STARTING AND OPERATING

367

-------------------------------------------------------------------------------------------------------------------------------------------------------------

will turn off. The vehicle may need to be driven for up to
20 minutes above 15 mph (24 km/h) in order for the
TPMS to receive this information.

Check TPMS Warning

When a system fault is detected, a chime will sound and
the “Tire Pressure Monitoring Telltale Light” will flash on
and off for 75 seconds and then remain on solid. In
addition, the EVIC will display a

⬙CHECK TPM SYS-

TEM

⬙ message for a minimum of five seconds and then

display dashes (- -) in place of the pressure value to
indicate which sensor is not being received.

If the ignition key is cycled, this sequence will repeat,
providing the system fault still exists. If the system fault
no longer exists, the “Tire Pressure Monitoring Telltale
Light” will no longer flash, and the

⬙CHECK TPM

SYSTEM

⬙ message will no longer display, and a pressure

value will display in place of the dashes. A system fault
can occur due to any of the following:

1. Jamming due to electronic devices or driving next to

facilities emitting the same Radio Frequencies as the
TPM sensors.

2. Installing some form of aftermarket window tinting

that affects radio wave signals.

3. Lots of snow or ice around the wheels or wheel

housings.

4. Using tire chains on the vehicle.

5. Using wheels/tires not equipped with TPM sensors.

The EVIC will also display a

⬙CHECK TPM SYSTEM⬙

message for a minimum of five seconds when a system
fault related to an incorrect sensor location fault is
detected. In this case, the

⬙CHECK TPM SYSTEM⬙ mes-

sage is then followed with a graphic display with pres-
sure values still shown. This indicates that the pressure
values are still being received from the TPM sensors but
they may not be located in the correct vehicle position.

368

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The system still needs to be serviced as long as the

⬙CHECK TPM SYSTEM⬙ message is displayed.

NOTE:

1. The compact spare tire (if so equipped) does not have

a tire pressure monitoring sensor. Therefore, the TPMS
will not monitor the pressure in the compact spare tire.

2. If you install the compact spare tire in place of a road

tire that has a pressure below the low-pressure warn-
ing limit, upon the next ignition key cycle, the “Tire
Pressure Monitoring Telltale Light” will remain ON, a
chime will sound, and the EVIC will still display a
flashing pressure value in the graphic display.

3. After driving the vehicle for up to 20 minutes above

15 mph (24 km/h), the “Tire Pressure Monitoring
Telltale Light” will flash on and off for 75 seconds and
then remain on solid. In addition, the EVIC will
display a

⬙CHECK TPM SYSTEM⬙ message for a

minimum of five seconds and then display dashes (- -)
in place of the pressure value.

4. For each subsequent ignition key cycle, a chime will

sound, the “Tire Pressure Monitoring Telltale Light”
will flash on and off for 75 seconds and then remain on
solid, and the EVIC will display a

⬙CHECK TPM

SYSTEM

⬙ message for a minimum of five seconds and

then display dashes (- -) in place of the pressure value.

5

STARTING AND OPERATING

369

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. Once you repair or replace the original road tire, and

reinstall it on the vehicle in place of the compact spare,
the TPMS will update automatically. In addition, the
“Tire Pressure Monitoring Telltale Light” will turn
OFF and the graphic in the EVIC will display a new
pressure value instead of dashes (- -), as long no tire
pressure is below the low-pressure warning limit in
any of the four active road tires. The vehicle may need
to be driven for up to 20 minutes above 15 mph
(24 km/h) in order for the TPMS to receive this
information.

General Information

This device complies with part 15 of the FCC rules and
RSS 210 of Industry Canada. Operation is subject to the
following conditions:
• This device may not cause harmful interference.

• This device must accept any interference received,

including interference that may cause undesired op-
eration.

The tire pressure sensors are covered under one of the
following licenses:

United States

KR5S18002015B

Canada

267T-S180015B

FUEL REQUIREMENTS

This engine is designed to meet all emis-
sions regulations and provide excellent
fuel economy and performance when us-
ing high-quality unleaded “regular” gaso-
line having an octane rating of 87. The use

of premium gasoline is not recommended, as it will not
provide any benefit over regular gasoline in these
engines.

370

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Light spark knock at low engine speeds is not harmful to
your engine. However, continued heavy spark knock at
high speeds can cause damage and immediate service is
required. Poor quality gasoline can cause problems such
as hard starting, stalling, and hesitations. If you experi-
ence these symptoms, try another brand of gasoline
before considering service for the vehicle.

Over 40 auto manufacturers worldwide have issued and
endorsed consistent gasoline specifications (the World-
wide Fuel Charter, WWFC) which define fuel properties
necessary to deliver enhanced emissions, performance,
and durability for your vehicle. The manufacturer recom-
mends the use of gasolines that meet the WWFC speci-
fications if they are available.

Reformulated Gasoline

Many areas of the country require the use of cleaner
burning gasoline referred to as “Reformulated Gasoline.”

Reformulated gasolines contain oxygenates and are spe-
cifically blended to reduce vehicle emissions and im-
prove air quality.

The manufacturer supports the use of reformulated gaso-
lines. Properly blended reformulated gasolines will pro-
vide excellent performance and durability of engine and
fuel system components.

Gasoline/Oxygenate Blends

Some fuel suppliers blend unleaded gasoline with oxy-
genates such as Ethanol. Fuels blended with oxygenates
may be used in your vehicle.

CAUTION!

DO NOT use gasoline containing Methanol or gaso-
line containing more than 10% Ethanol. Use of these

(Continued)

5

STARTING AND OPERATING

371

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION! (Continued)

blends may result in starting and driveability prob-
lems, damage critical fuel system components, cause
emissions to exceed the applicable standard, and/or
cause the “Malfunction Indicator Light” to illumi-
nate. Pump labels should clearly communicate if a
fuel contains greater than 10% Ethanol.

Problems that result from using gasoline containing
Methanol or gasoline containing more than 10% Ethanol
are not the responsibility of the manufacturer and may
not be covered under warranty.

E-85 Usage In Non-Flex Fuel Vehicles

Non-FFV vehicles are compatible with gasoline contain-
ing 10% ethanol (E10). Gasoline with higher ethanol
content may void the vehicle’s warranty.

If a Non-FFV vehicle is inadvertently fueled with E-85
fuel, the engine will have some or all of these symptoms:

• operate in a lean mode
• OBD II “Malfunction Indicator Light” on
• poor engine performance
• poor cold start and cold drivability
• increased risk for fuel system component corrosion
To fix a Non-FFV vehicle inadvertently fueled once with
E-85 perform the following:

• drain the fuel tank (see your authorized dealer)
• change the engine oil and oil filter
• disconnect and reconnect the battery to reset the

engine controller memory

More extensive repairs will be required for prolonged
exposure to E-85 fuel.

372

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MMT In Gasoline

MMT is a manganese-containing metallic additive that is
blended into some gasoline to increase octane. Gasoline
blended with MMT provides no performance advantage
beyond gasoline of the same octane number without
MMT. Gasoline blended with MMT reduces spark plug
life and reduces emissions system performance in some
vehicles. The manufacturer recommends that gasoline
without MMT be used in your vehicle. The MMT content
of gasoline may not be indicated on the gasoline pump,
therefore, you should ask your gasoline retailer whether
the gasoline contains MMT. It is even more important to
look for gasoline without MMT in Canada, because MMT
can be used at levels higher than those allowed in the
United States. MMT is prohibited in Federal and Califor-
nia reformulated gasoline.

Materials Added To Fuel

All gasoline sold in the United States is required to
contain effective detergent additives. Use of additional
detergents or other additives is not needed under normal
conditions and they would result in additional cost.
Therefore, you should not have to add anything to the
fuel.

Fuel System Cautions

CAUTION!

Follow these guidelines to maintain your vehicle’s
performance:
• The use of leaded gas is prohibited by Federal law.

Using leaded gasoline can impair engine perfor-
mance and damage the emissions control system.

(Continued)

5

STARTING AND OPERATING

373

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION! (Continued)

• An out-of-tune engine or certain fuel or ignition

malfunctions can cause the catalytic converter to
overheat. If you notice a pungent burning odor or
some light smoke, your engine may be out of tune
or malfunctioning and may require immediate ser-
vice. Contact your authorized dealer for service
assistance.

• The use of fuel additives, which are now being

sold as octane enhancers, is not recommended.
Most of these products contain high concentrations
of methanol. Fuel system damage or vehicle perfor-
mance problems resulting from the use of such
fuels or additives is not the responsibility of the
manufacturer.

NOTE:

Intentional tampering with the emissions control

system can result in civil penalties being assessed against
you.

Carbon Monoxide Warnings

WARNING!

Carbon monoxide (CO) in exhaust gases is deadly.
Follow the precautions below to prevent carbon
monoxide poisoning:
• Do not inhale exhaust gases. They contain carbon

monoxide, a colorless and odorless gas, which can
kill. Never run the engine in a closed area, such as
a garage, and never sit in a parked vehicle with the
engine running for an extended period. If the
vehicle is stopped in an open area with the engine
running for more than a short period, adjust the
ventilation system to force fresh, outside air into
the vehicle.

(Continued)

374

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING! (Continued)

• Guard against carbon monoxide with proper main-

tenance. Have the exhaust system inspected every
time the vehicle is raised. Have any abnormal
conditions repaired promptly. Until repaired, drive
with all side windows fully open.

FLEXIBLE FUEL (3.6L ENGINE ONLY) — IF
EQUIPPED

E-85 General Information

The information in this section is for Flexible Fuel ve-
hicles only. These vehicles can be identified by a unique
fuel filler door label that states Ethanol (E-85) or Un-
leaded Gasoline Only.

This section only covers those

subjects that are unique to these vehicles. Please refer to
the other sections of this manual for information on
features that are common between Flexible Fuel and
gasoline-only powered vehicles.

CAUTION!

Only vehicles with the E-85 fuel filler door label can
operate on E-85.

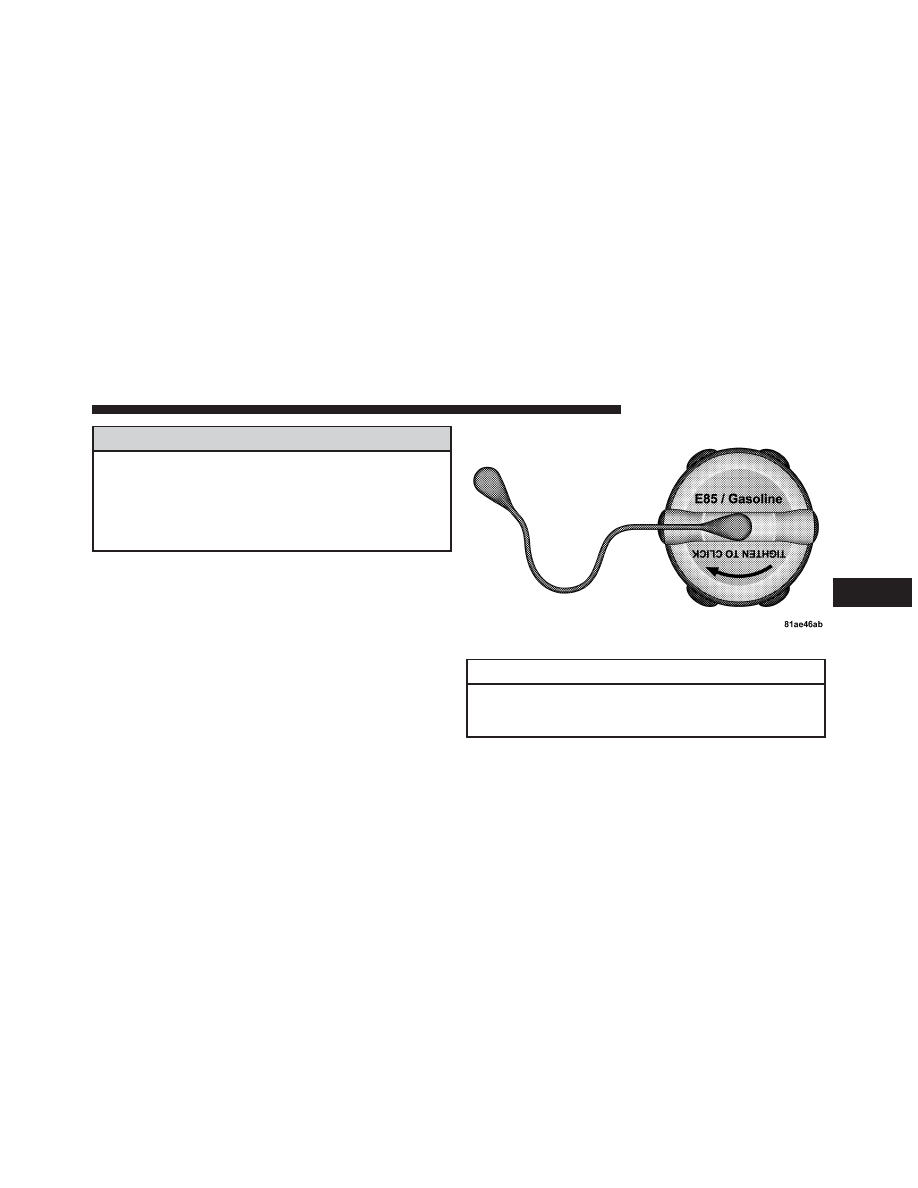

E-85 Fuel Cap

5

STARTING AND OPERATING

375

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ethanol Fuel (E-85)

E-85 is a mixture of approximately 85% fuel ethanol and
15% unleaded gasoline.

WARNING!

Ethanol vapors are extremely flammable and could
cause serious personal injury. Never have any smok-
ing materials lit in or near the vehicle when remov-
ing the fuel filler tube cap (gas cap) or filling the
tank. Do not use E-85 as a cleaning agent and never
use it near an open flame.

Fuel Requirements

If your vehicle is E-85 compatible, it will operate on
unleaded gasoline with an octane rating of 87, or E-85
fuel, or any mixture of these two fuels.

For best results, a refueling pattern that avoids alternat-
ing between E-85 and unleaded gasoline is recom-
mended.

E-85 Badge

376

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

When you do switch fuel types it is recommended that:

• you do not add less than 5 gallons (19 Liters) when

refueling

• you drive the vehicle immediately after refueling for at

least 5 miles (8 km)

Observing these precautions will avoid possible hard
starting and/or significant deterioration in driveability
during warm up.

NOTE:

• Use seasonally adjusted E-85 fuel (ASTM D5798). With

non-seasonally adjusted E-85 fuel, you may experience
hard starting and rough idle following start up even if
the above recommendations are followed, especially
when the ambient temperature is below 32°F (0°C).

• Some additives used in regular gasoline are not fully

compatible with E-85 and may form deposits in your

engine. To eliminate driveability issues that may be
caused by these deposits, a supplemental gasoline
additive, such as MOPAR

威 Injector Cleanup or

Techron may be used.

Selection Of Engine Oil For Flexible Fuel Vehicles
(E-85) And Gasoline Vehicles

FFV vehicles operated on E-85 require specially formu-
lated engine oils. These special requirements are included
in MOPAR

威 engine oils, and in equivalent oils meeting

Chrysler Specification MS-6395. The manufacturer only
recommends engine oils that are API Certified and meet
the requirements of Material Standard MS-6395. MS-6395
contains additional requirements, developed during ex-
tensive fleet testing, to provide additional protection to
Chrysler Group LLC engines. Use MOPAR

威 or an

equivalent oil meeting the specification MS-6395.

5

STARTING AND OPERATING

377

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Starting

The characteristics of E-85 fuel make it unsuitable for use
when ambient temperatures fall below 0°F (-18°C). In the
range of 0°F (-18°C) to 32°F (0°C), you may experience an
increase in the time it takes for your engine to start, and
a deterioration in driveability (sags and/or hesitations)
until the engine is fully warmed up.

NOTE:

Use of the engine block heater (if equipped) is

beneficial for E-85 startability when the ambient tempera-
ture is less than 32°F (0°C).

Cruising Range

Because E-85 fuel contains less energy per gallon/liter
than gasoline, you will experience an increase in fuel
consumption. You can expect your miles per gallon
(mpg)/miles per liter and your driving range to decrease
by about 30%, compared to gasoline operation.

Replacement Parts

Many components in your Flexible Fuel Vehicle (FFV) are
designed to be compatible with ethanol. Always be sure
that your vehicle is serviced with correct ethanol com-
patible parts.

CAUTION!

Replacing fuel system components with non-ethanol
compatible components can damage your vehicle.

Maintenance

CAUTION!

Do not use ethanol mixture greater than 85% in your
vehicle. It will cause difficulty in cold starting and
may affect driveability.

378

STARTING AND OPERATING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ADDING FUEL

Fuel Filler Cap (Gas Cap)

The gas cap is behind the fuel filler door, on the left rear
quarter panel of the vehicle. If the gas cap is lost or
damaged, be sure the replacement cap is for use with this
vehicle.

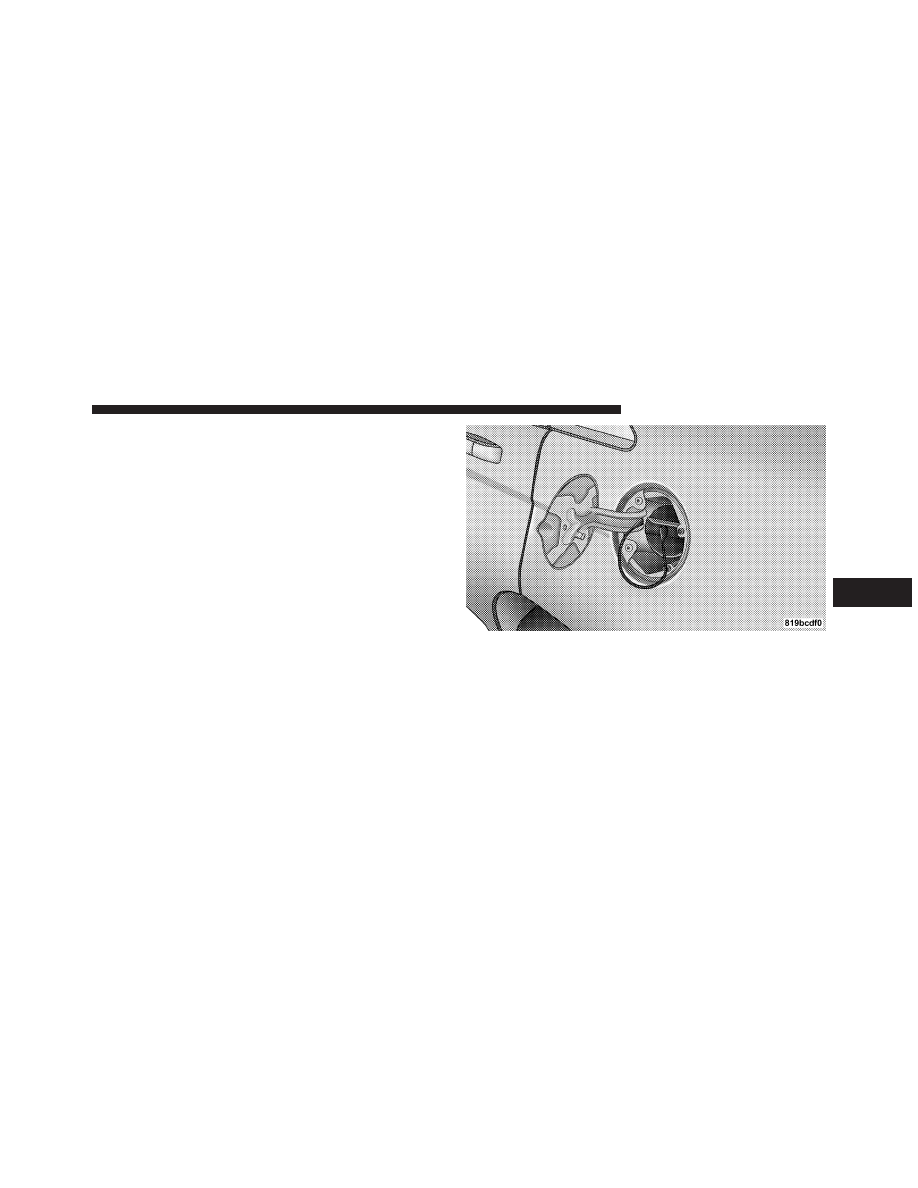

Fuel Filler Door

5

STARTING AND OPERATING

379

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     21      22      23      24     ..
