Notes On Playing MP3 Files

The radio can play MP3 files; however, acceptable MP3
file recording media and formats are limited. When
writing MP3 files, pay attention to the following restric-
tions.

Supported Media (Disc Types)

The MP3 file recording media supported by the radio are
CDDA, CD-R, CD-RW, MP3, and CDDA+MP3.

Supported Medium Formats (File Systems)

The medium formats supported by the radio are ISO 9660
Level 1 and Level 2 and includes the Joliet extension.
When reading discs recorded using formats other than
ISO 9660 Level 1 and Level 2, the radio may fail to read
files properly and may be unable to play the file nor-
mally. UDF and Apple HFS formats are not supported.

The radio uses the following limits for file systems:

• Maximum number of folder levels: 8
• Maximum number of files: 255
• Maximum number of folders. (The radio display of file

names and folder names is limited. For large numbers
of files and/or folders, the radio may be unable to
display the file name and folder name, and will assign
a number instead. With a maximum number of files,
exceeding 20 folders will result in this display. With
200 files, exceeding 50 folders will result in this
display.)

• Maximum number of characters in file/folder names:

• Level 1: 12 (including a separator ⬙.⬙ and a three-

character extension)

• Level 2: 31 (including a separator ⬙.⬙ and a three-

character extension)

Multisession disc formats are supported by the radio.
Multisession discs may contain combinations of normal

268

UNDERSTANDING YOUR INSTRUMENT PANEL

CD audio tracks and computer files (including MP3 files).
Discs created with an option such as

⬙keep disc open after

writing

⬙ are most likely multisession discs. The use of

multisession for CD audio or MP3 playback may result in
longer disc loading times.

Supported MP3 File Formats

The radio will recognize only files with the *.MP3 exten-
sion as MP3 files. Non-MP3 files named with the *.MP3
extension may cause playback problems. The radio is
designed to recognize the file as an invalid MP3 and will
not play the file.

When using the MP3 encoder to compress audio data to
an MP3 file, the bit rate and sampling frequencies in the
following table are supported. In addition, variable bit
rates (VBR) are also supported. The majority of MP3 files
use a 44.1 kHz sampling rate and a 192, 160, 128, 96 or
VBR bit rates.

MPEG Specifi-

cation

Sampling Fre-

quency (kHz)

Bit Rate (kbps)

MPEG-1 Audio

Layer 3

48, 44.1, 32

320, 256, 224,
192, 160, 128,

112, 96, 80, 64,

56, 48, 40, 32

MPEG-2 Audio

Layer 3

24, 22.05, 16

160, 128, 144,

112, 96, 80, 64,

56, 48, 40, 32,

24, 16, 8

ID3 Tag information for artist, song title, and album title
are supported for version 1 ID3 tags. ID3 version 2 is not
supported by the radios.

Playlist files are not supported. MP3 Pro files are not
supported.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

269

Playback of MP3 Files

When a medium containing MP3 data is loaded, the
radio checks all files on the medium. If the medium
contains a lot of folders or files, the radio will take more
time to start playing the MP3 files.

Loading times for playback of MP3 files may be affected
by the following:

• Media - CD-RW media may take longer to load than

CD-R media

• Medium formats - Multisession discs may take longer

to load than non-multisession discs

• Number of files and folders - Loading times will

increase with more files and folders

To increase the speed of disc loading, it is recommended
to use CD-R media and single-session discs. To create a
single-session disc, enable the “Disc at Once” option
before writing to the disc.

LIST Button (CD Mode for MP3 Play)

Pressing the LIST button will bring up a list of all folders
on the disc. Scrolling up or down the list is done by
turning the TUNE/SCROLL control knob. Selecting a
folder by pressing the TUNE/SCROLL control knob will
begin playing the files contained in that folder (or the
next folder in sequence if the selection does not contain
playable files).

The folder list will time out after five seconds.

INFO Button (CD Mode for MP3 Play)

Pressing the INFO button repeatedly will scroll through
the following TAG information: Song Title, Artist, File
Name, and Folder Name (if available).

270

UNDERSTANDING YOUR INSTRUMENT PANEL

Press the INFO button once more to return to

⬙elapsed

time

⬙ priority mode.

Press and hold the INFO button for three seconds or
more and the radio will display song titles for each file.

Press and hold the INFO button again for three seconds
to return to

⬙elapsed time⬙ display.

Operation Instructions - Auxiliary Mode

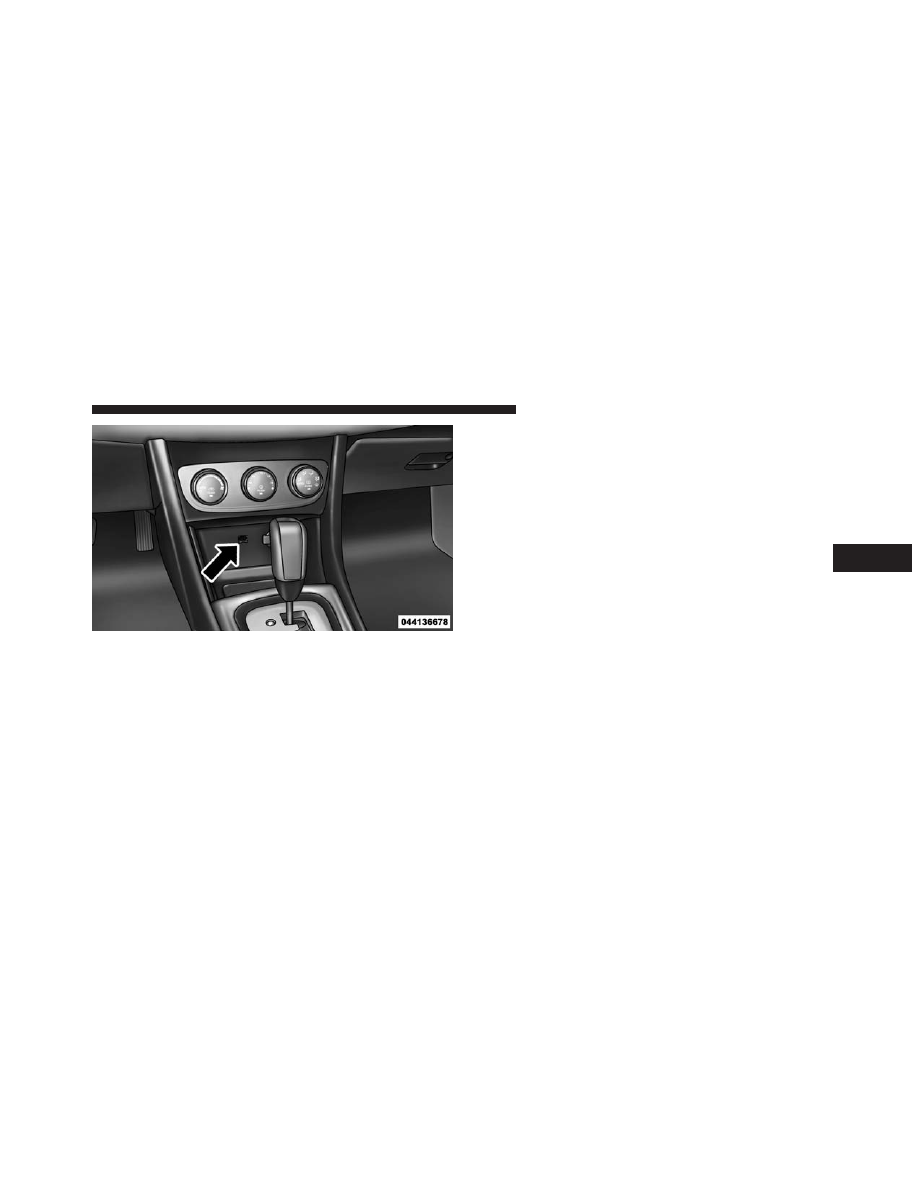

The auxiliary (AUX) jack is an audio input jack which
allows the user to plug in a portable device such as an
MP3 player or cassette player and utilize the vehicle’s
audio system to amplify the source and play through the
vehicle speakers.

Pressing the AUX button will change the mode to auxil-
iary device if the AUX jack is connected.

NOTE:

The AUX device must be turned on and the

device’s volume set to the proper level. If the AUX audio
is not loud enough, turn the device’s volume up. If the
AUX audio sounds distorted, turn the device’s volume
down.

TIME Button (Auxiliary Mode)

Press this button to change the display to time of day. The
time of day will display for five seconds (when the
ignition is OFF).

Uconnect™ Multimedia (Satellite Radio) — If
Equipped

Satellite radio uses direct satellite-to-receiver broadcast-
ing technology to provide clear digital sound, coast to
coast. The subscription service provider is Sirius Satellite
Radio. This service offers over 130 channels of music,
sports, news, entertainment, and programming for chil-
dren, directly from its satellites and broadcasting studios.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

271

NOTE:

Sirius service is not available in Hawaii and has

limited coverage in Alaska.

System Activation

Sirius Satellite Radio service is pre-activated, and you
may begin listening immediately to the one year of audio
service that is included with the factory-installed satellite
radio system in your vehicle. Sirius will supply a wel-
come kit that contains general information, including
how to setup your on-line listening account. For further
information, call the toll-free number 888-539-7474, or
visit the Sirius web site at www.sirius.com, or at www-
.siriuscanada.ca for Canadian residents.

Electronic Serial Number/Sirius Identification
Number (ESN/SID)

Please have the following information available when
calling:

1. The Electronic Serial Number/Sirius Identification

Number (ESN/SID).

2. Your Vehicle Identification Number.

To access the ESN/SID, refer to the following steps:

ESN/SID Access

With the ignition switch in the ON/RUN or ACC posi-
tion and the radio on, press the SETUP button and scroll
using the TUNE/SCROLL control knob until Sirius ID is
selected. Press the TUNE/SCROLL control knob and the
Sirius ID number will display. The Sirius ID number
display will time out in two minutes. Press any button on
the radio to exit this screen.

Selecting Uconnect™ Multimedia (Satellite) Mode

Press the SAT button until

⬙SAT⬙ appears in the display. A

CD may remain in the radio while in the Satellite radio
mode.

272

UNDERSTANDING YOUR INSTRUMENT PANEL

Satellite Antenna

To ensure optimum reception, do not place items on the
roof around the rooftop antenna location. Metal objects
placed within the line of sight of the antenna will cause
decreased performance. Larger luggage items such as
bikes should be placed as far rearward as possible, within
the loading design of the rack. Do not place items directly
on or above the antenna.

Reception Quality

Satellite reception may be interrupted due to one of the
following reasons:

• The vehicle is parked in an underground parking

structure or under a physical obstacle.

• Dense tree coverage may interrupt reception in the

form of short audio mutes.

• Driving under wide bridges or along tall buildings can

cause intermittent reception.

• Placing objects over or too close to the antenna can

cause signal blockage.

Operating Instructions - Uconnect™ Multimedia
(Satellite) Mode

NOTE:

The ignition switch must be in the ON/RUN or

ACC position to operate the radio.

SEEK Buttons

Press and release the SEEK buttons to search for the next
channel in Satellite mode. Press the right switch to seek
up and the left switch to seek down. The radio will
remain tuned to the new channel until you make another
selection. Holding either button will bypass channels
without stopping until you release it.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

273

SCAN Button

Pressing the SCAN button causes the tuner to search for
the next channel, pausing for eight seconds before con-
tinuing to the next. To stop the search, press the SCAN
button a second time.

INFO Button

Pressing the INFO button will cycle the display informa-
tion between Artist, Song Title, and Composer (if avail-
able). Also, pressing and holding the INFO button for an
additional three seconds will make the radio display the
Song Title all of the time (press and hold again to return
to normal display).

RW/FF

Pressing the RW (Rewind) or FF (Fast Forward) buttons
causes the tuner to search for the next channel in the
direction of the arrows.

TUNE Control (Rotary)

Turn the rotary TUNE/SCROLL control knob clockwise
to increase or counterclockwise to decrease the channel.

MUSIC TYPE Button

Pressing this button once will turn on the Music Type
mode for five seconds. Pressing the MUSIC TYPE button
or turning the TUNE/SCROLL control knob within five
seconds will allow the program format type to be se-
lected.

Toggle the MUSIC TYPE button again to select the music
type.

By pressing the SEEK button when the Music Type
function is active, the radio will be tuned to the next
channel with the same selected Music Type name.

If a preset button is activated while in the Music Type
(Program Type) mode, the Music Type mode will be
exited and the radio will tune to the preset channel.

274

UNDERSTANDING YOUR INSTRUMENT PANEL

SETUP Button

Pressing the SETUP button allows you to select the
following items:

• Display Sirius ID number — Press the AUDIO/

SELECT button to display the Sirius ID number. This
number is used to activate, deactivate, or change the
Sirius subscription.

SET Button – To Set the Pushbutton Memory

When you are receiving a channel that you wish to
commit to pushbutton memory, press the SET button.
The symbol SET 1 will now show in the display window.
Select the button (1-6) you wish to lock onto this channel
and press and release that button. If a button is not
selected within five seconds after pressing the SET but-
ton, the channel will continue to play but will not be
stored into pushbutton memory.

You may add a second channel to each pushbutton by
repeating the above procedure with this exception: Press
the SET button twice and SET 2 will show in the display
window. Each button can be set for SET 1 and SET 2. This
allows a total of 12 Satellite channels to be stored into
pushbutton memory. The channels stored in SET 2
memory can be selected by pressing the pushbutton
twice.

Every time a preset button is used, a corresponding
button number will display.

Buttons 1 - 6

These buttons tune the radio to the channels that you
commit to pushbutton memory (12 Satellite stations).

Operating Instructions - Uconnect™ Phone (If
Equipped)

Refer to “Uconnect™ Phone” in “Understanding The
Features Of Your Vehicle”.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

275

iPod

姞/USB/MP3 CONTROL — IF EQUIPPED

NOTE:

This section is for sales code RES and REQ/

REL/RET radios only with Uconnect™. For sales code
RBZ/RHB, RHR, RHP, RHW or RB2 touch-screen radio
iPod

威/USB/MP3 control feature, refer to the separate

RBZ/RHB, RHR, RHP, RHW or RB2 User’s Manual.
iPod

威/USB/MP3 control is available only if equipped as

an option with these radios.

This feature allows an iPod

威 or external USB device to be

plugged into the USB port, located in the center of the
instrument panel below the climate controls.

iPod

威 control supports Mini, 4G, Photo, Nano, 5G iPod威

and iPhone

威 devices. Some iPod威 software versions may

not fully support the iPod

威 control features. Please visit

Apple’s website for software updates.

NOTE:

• If the radio has a USB port, refer to the appropriate

Uconnect™ Multimedia radio User’s Manual for
iPod

威 or external USB device support capability.

• Connecting an iPod威 or consumer electronic audio

device to the AUX port located in the radio faceplate,
plays media, but does not use the iPod

威 /MP3 control

feature to control the connected device.

Connecting The iPod

姞 Or External USB Device

Use the connection cable to connect an iPod

威 or external

USB device to the vehicle’s USB connector port which is
located in the center of the instrument panel below the
climate controls.

276

UNDERSTANDING YOUR INSTRUMENT PANEL

Once the audio device is connected and synchronized to
the vehicle’s iPod

威/USB/MP3 control system (iPod威 or

external USB device may take a few minutes to connect),
the audio device starts charging and is ready for use by
pressing radio switches, as described below.

NOTE:

If the audio device battery is completely dis-

charged, it may not communicate with the iPod

威/USB/

MP3 control system until a minimum charge is attained.
Leaving the audio device connected to the iPod

威/USB/

MP3 control system may charge it to the required level.

Using This Feature

By using iPod cable or external USB device to connect to
USB port:

• The audio device can be played on the vehicle’s sound

system, providing metadata (artist, track title, album,
etc.) information on the radio display.

• The audio device can be controlled using the radio

buttons to Play, Browse, and List the iPod

威 contents.

• The audio device battery charges when plugged into

the USB/AUX connector (if supported by the specific
audio device)

USB Connector Port

4

UNDERSTANDING YOUR INSTRUMENT PANEL

277

Controlling The iPod

姞 Or External USB Device

Using Radio Buttons

To get into the iPod

威/USB/MP3 control mode and access

a connected audio device, either press the “AUX” button
on the radio faceplate or press the VR button and say

⬙USB⬙ or ⬙Switch to USB⬙. Once in the iPod威/USB/MP3
control mode, audio tracks (if available from audio
device) start playing over the vehicle’s audio system.

Play Mode

When switched to iPod

威/USB/MP3 control mode, the

iPod

威 or external USB device automatically starts Play

mode. In Play mode, the following buttons on the radio
faceplate may be used to control the iPod

威 or external

USB device and display data:

• Use the TUNE control knob to select the next or

previous track.

• Turning it clockwise (forward) by one click, while

playing a track, skips to the next track or press the
VR button and say

⬙Next Track⬙.

• Turning it counterclockwise (backward) by one click,

will jump to the previous track in the list or press the
VR button and say

⬙Previous Track⬙

• Jump backward in the current track by pressing and

holding the << RW button. Holding the << RW
button long enough will jump to the beginning of the
current track.

• Jump forward in the current track by pressing and

holding the FF>> button.

• A single press backward << RW or forward FF>> will

jump backward or forward respectively, for five sec-
onds.

278

UNDERSTANDING YOUR INSTRUMENT PANEL

• Use the << SEEK and SEEK>> buttons to jump to the

previous or next track. Pressing the SEEK>> button
during play mode will jump to the next track in the
list, or press the VR button and say

⬙Next or Previous

Track

⬙.

• While a track is playing, press the INFO button to see

the associated metadata (artist, track title, album, etc.)
for that track. Pressing the INFO button again jumps
to the next screen of data for that track. Once all
screens have been viewed, the last INFO button press
will go back to the play mode screen on the radio.

• Pressing the REPEAT button will change the audio

device mode to repeat the current playing track or
press the VR button and say

⬙Repeat ON⬙ or ⬙Repeat

Off

⬙.

• Press the SCAN button to use iPod威/USB/MP3 de-

vice scan mode, which will play the first 10 seconds of
each track in the current list and then forward to the

next song. To stop SCAN mode and start playing the
desired track, when it is playing the track, press the
SCAN

button again. During Scan mode, pressing the

<< SEEK and SEEK>> buttons will select the previous
and next tracks.

• RND button (available on sales code RES radio only):

Pressing this button toggles between Shuffle ON and
Shuffle OFF modes for the iPod

威 or external USB

device, or press the VR button and say

⬙Shuffle ON⬙ or

⬙Shuffle Off⬙. If the RND icon is showing on the radio
display, then the shuffle mode is ON.

List Or Browse Mode

During Play mode, pressing any of the buttons described
below, will bring up List mode. List mode enables
scrolling through the list of menus and tracks on the
audio device.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

279

• TUNE control knob: The TUNE control knob functions

in a similar manner as the scroll wheel on the audio
device or external USB device.

• Turning it clockwise (forward) and counterclockwise

(backward) scrolls through the lists, displaying the
track detail on the radio display. Once the track to be
played is highlighted on the radio display, press the
TUNE

control knob to select and start playing the

track. Turning the TUNE control knob fast will scroll
through the list faster. During fast scroll, a slight
delay in updating the information on the radio
display may be noticeable.

• During all List modes, the iPod威 displays all lists in

“wrap-around” mode. So if the track is at the bottom
of the list, just turn the wheel backward (counter-
clockwise) to get to the track faster.

• In List mode, the radio PRESET buttons are used as

shortcuts to the following lists on the iPod

威 or

external USB device.

• Preset 1 – Playlists
• Preset 2 – Artists
• Preset 3 – Albums
• Preset 4 – Genres
• Preset 5 – Audiobooks
• Preset 6 – Podcasts
• Pressing a PRESET button will display the current

list on the top line and the first item in that list on the
second line.

• To exit List mode without selecting a track, press the

same PRESET button again to go back to Play mode.

• LIST button: The LIST button will display the top

level menu of the iPod

威 or external USB device. Turn

the TUNE control knob to list the top-menu item to be
selected and press the TUNE control knob. This will
display the next sub-menu list item on the audio
device, then follow the same steps to go to the desired

280

UNDERSTANDING YOUR INSTRUMENT PANEL

track in that list. Not all iPod

威 or external USB device

sub-menu levels are available on this system.

• MUSIC TYPE button: The MUSIC TYPE button is

another shortcut button to the genre listing on your
audio device.

CAUTION!

• Leaving the iPod威 or external USB device (or any

supported device) anywhere in the vehicle in ex-
treme heat or cold can alter the operation or dam-
age the device. Follow the device manufacturer’s
guidelines.

• Placing items on the iPod威 or external USB device,

or connections to the iPod

威 or external USB device

in the vehicle, can cause damage to the device
and/or to the connectors.

WARNING!

Do not plug in or remove the iPod

威 or external USB

device while driving. Failure to follow this warning
could result in an accident.

Bluetooth Streaming Audio (BTSA)

Music can be streamed from your cellular phone to the
Uconnect™ phone system.

Controlling BTSA Using Radio Buttons

To get into the BTSA mode, press either “AUX” button on
the radio or press the VR button and say “Bluetooth
Streaming Audio”.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

281

Play Mode

When switched to BTSA mode, some audio devices can
start playing music over the vehicle’s audio system, but
some devices require the music to be initiated on the
device first, then it will get streamed to the Uconnect™
phone system. Seven devices can be paired to the
Uconnect™ phone system, but just one can be selected
and played.

Selecting Different Audio Device

1. Press PHONE button to begin.

2. After the

⬙Ready⬙ prompt and the following beep, say

⬙Setup⬙, then ⬙Select Audio Devices⬙.

3. Say the name of the audio device or ask the

Uconnect™ phone system to list audio devices.

Next Track

Use the SEEK UP button, or press the VR button on the
radio and say “Next Track” to jump to the next track
music on your cellular phone.

Previous Track

Use the SEEK DOWN button, or press the VR button on
the radio and say “Previous Track” to jump to the
previous track music on your cellular phone.

Browse

Browsing is not available on a BTSA device. Only the
current song that is playing will display info.

282

UNDERSTANDING YOUR INSTRUMENT PANEL

STEERING WHEEL AUDIO CONTROLS — IF
EQUIPPED

The remote sound system controls are located on the rear
surface of the steering wheel, at the three and nine
o’clock positions.

The right-hand rocker switch has a pushbutton in the
center, and controls the volume and mode of the sound
system. Pressing the top of the rocker switch will increase
the volume. Pressing the bottom of the rocker switch will
decrease the volume. Pressing the center button changes
the operation of the radio from AM to FM, or to CD
mode, depending on which radio is in the vehicle.

The left-hand rocker switch has a pushbutton in the
center. The function of the left-hand switch is different,
depending on which mode you are in.

The following describes the left-hand rocker switch op-
eration in each mode.

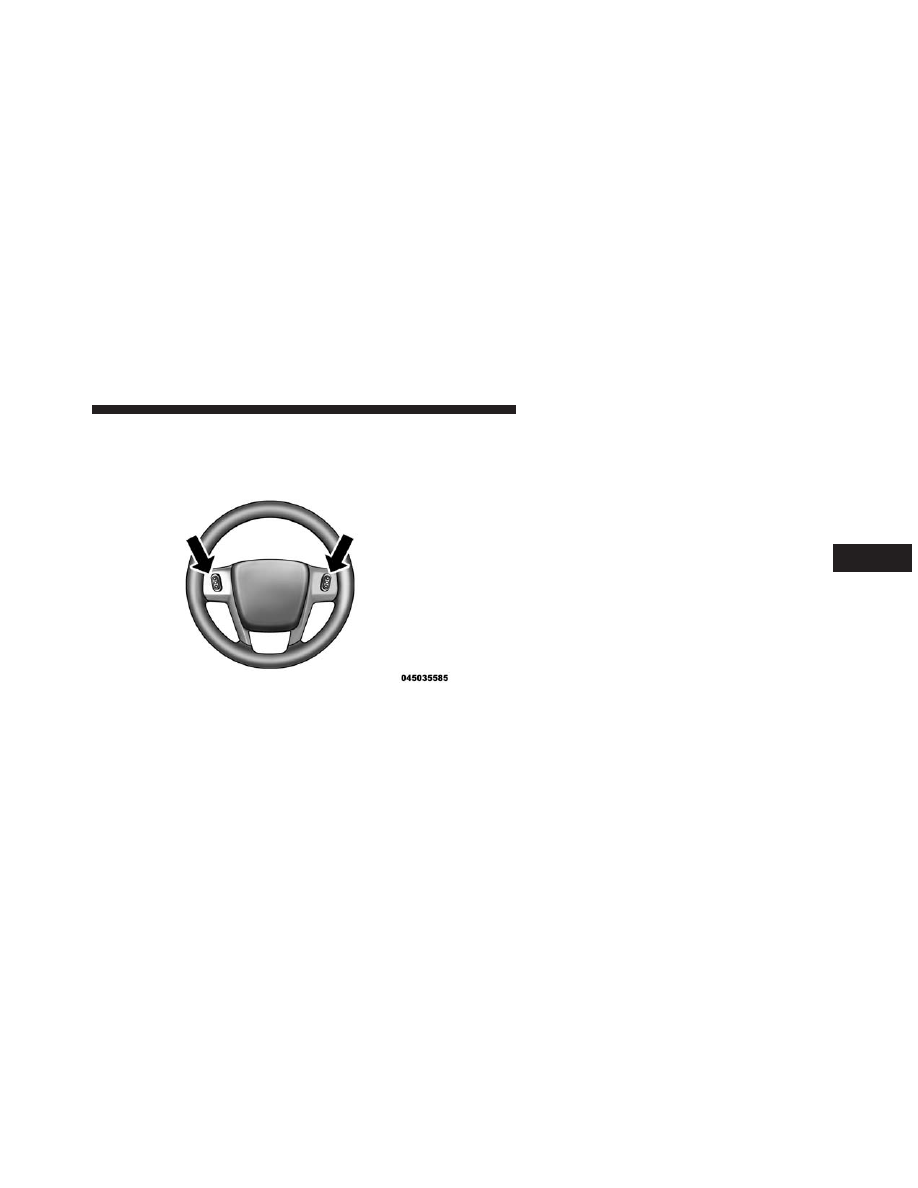

Remote Sound System Controls (Back View Of Steering

Wheel)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

283
